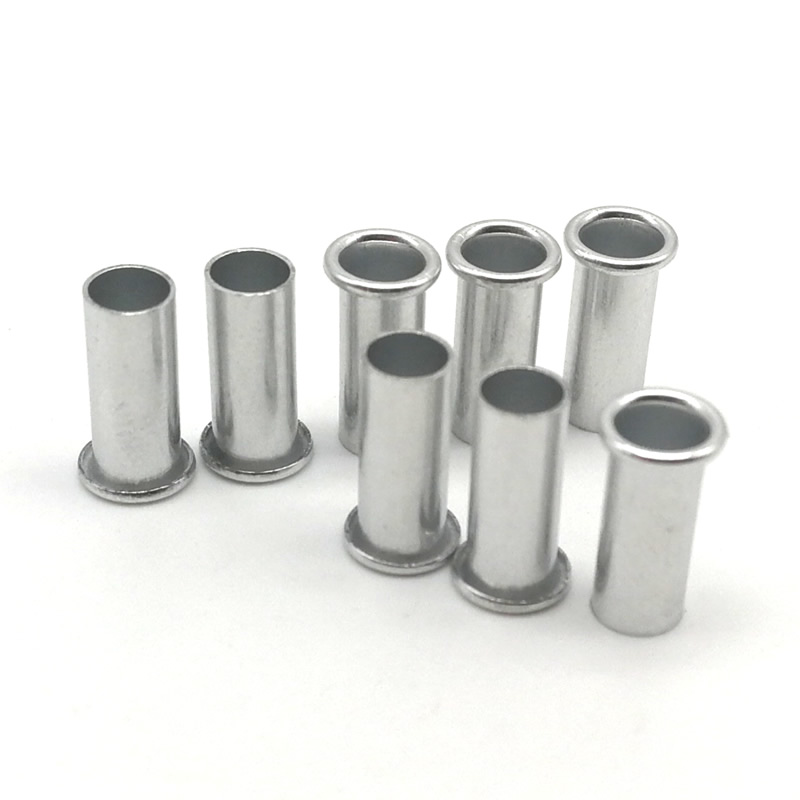

Perché i rivetti tubolari in alluminio stanno guadagnando terreno negli assemblaggi sensibili al peso e soggetti a corrosione?

Il caso dell'alluminio completamente tubolare su semi-tubolare

La maggior parte degli acquirenti lo fa per impostazione predefinitarivetti semitubolariperché offrono un equilibrio tra forza e forza di presa. Ma esiste una serie specifica di applicazioni in cui i rivetti interamente tubolari in alluminio rappresentano la scelta ingegneristica migliore, non un compromesso.

Quando il tubolare completo vince

Il compromesso è la forza. Un pienorivetto tubolare in alluminiofornisce il 60–70% della resistenza al taglio di un rivetto solido, rispetto all'80–90% di un rivetto semitubolare. Per i giunti strutturali, questa differenza è importante. Per tutto il resto no.

Tubolare in alluminio e tubolare in acciaio: confronto tra peso e corrosione

I rivetti tubolari in alluminio competono direttamente con i rivetti tubolari in acciaio in molte applicazioni. La decisione di solito si riduce al peso rispetto alla forza.

Per un assemblaggio che utilizza 1 milione di rivetti, il passaggio dai rivetti tubolari in acciaio a quelli tubolari in alluminio consente di risparmiare circa 1,45 tonnellate di peso del dispositivo di fissaggio. Nelle applicazioni automobilistiche o aerospaziali, ciò si traduce direttamente in un risparmio di carburante o di energia.

Specifiche tecniche: i nostri standard di fabbrica

A Nuote Metals,rivetti tubolari in alluminiosono fabbricati secondo i seguenti parametri.

Gamma dimensionale

Per diametri del gambo inferiori a 2 mm, lo spessore della parete diventa difficile da controllare in una configurazione completamente cava. In questi casi consigliamo rivetti in alluminio semitubolari.

Leghe disponibili

Finiture standard

Due applicazioni dai nostri archivi di fabbrica

Alette dello scambiatore di calore HVAC (rivetti tubolari in alluminio 5056)

Problema:Un produttore di unità HVAC commerciali aveva bisogno di collegare sottili alette di alluminio a tubi di rame senza schiacciarle. Le alette avevano uno spessore di soli 0,12 mm e il gruppo operava in un ambiente condensato con umidità costante. I rivetti in acciaio si corroderebbero; i rivetti semitubolari in alluminio richiedevano una forza di fissaggio eccessiva e deformavano le alette.

La nostra soluzione:Ne abbiamo forniti 5056rivetti tubolari in alluminiocon gambo da 2 mm e lunghezza canna da 4 mm, anodizzato chiaro. L'intera parete tubolare rotolava con meno di 400 N di forza, abbastanza delicatamente da evitare la deformazione delle pinne. La lega 5056 ha fornito resistenza alla corrosione di tipo marino per l'ambiente di condensa.

Risultato:Il cliente ha ridotto i danni alle pinne dal 3% a meno dello 0,2%. Le unità HVAC hanno superato 500 ore di test in nebbia salina senza corrosione sui rivetti. La produzione è continuata per oltre due anni.

Clip di montaggio per pannello solare (rivetti tubolari in alluminio 6061)

Problema:Un produttore di hardware per il montaggio di pannelli solari aveva bisogno di un rivetto per fissare le clip in alluminio ai telai dei pannelli. Le clip dovevano resistere a 25 anni di esposizione all'esterno, compresi raggi UV, pioggia e variazioni di temperatura da -40°C a 85°C. I rivetti in acciaio sono stati rifiutati a causa del rischio di corrosione galvanica del telaio in alluminio.

La nostra soluzione:Abbiamo fornito 6061rivetti tubolari in alluminiocon gambo da 4 mm e lunghezza canna da 6 mm, anodizzato chiaro. La lega 6061 ha fornito la resistenza necessaria per il fissaggio della clip, mentre la finitura anodizzata ha aggiunto protezione dai raggi UV e dalla corrosione. Il design completamente tubolare ha consentito alla clip di ruotare leggermente durante l'installazione, eliminando una fase di allineamento secondaria.

Risultato:Le clip di montaggio hanno superato i test di ciclo termico IEC 61215 e di congelamento dell'umidità. Il cliente ha eliminato la fase secondaria di allineamento, riducendo i tempi di installazione di 12 secondi per pannello.

Rivetti tubolari in alluminio – Domande frequenti

Q1: Qual è la differenza tra rivetti tubolari in alluminio e rivetti semitubolari in alluminio?

R: La differenza è la profondità della sezione cava. UNrivetto tubolare in alluminio(tubolare completo) è cavo su tutto il gambo. Un rivetto semitubolare in alluminio ha una cavità cava che si estende solo per il 45–55% della lunghezza del gambo dalla coda; la sezione rimanente è solida. I rivetti tubolari completi richiedono la forza di fissaggio minima, in genere il 40–50% di un rivetto solido, rendendoli ideali per materiali sottili o morbidi. I rivetti semitubolari offrono una maggiore resistenza al taglio (80–90% del solido) e sono migliori per giunti strutturali leggeri. In Nuote Metals produciamo entrambe le configurazioni. Per pile di materiali inferiori a 3 mm o per assemblaggi critici dal punto di vista del peso, il tubolare completo è solitamente la scelta migliore. Per qualsiasi cosa portante, scegli il semitubolare.

Q2: I rivetti tubolari in alluminio possono essere utilizzati in ambienti esterni o marini?

Sì, ma la lega conta. I rivetti tubolari in alluminio 5056 contengono magnesio e cromo, che conferiscono loro un'eccellente resistenza all'acqua salata e alla corrosione atmosferica. Sono la scelta corretta per applicazioni marine adiacenti, all'aperto e ad alta umidità. Il 6061 offre una buona resistenza alla corrosione per uso esterno generale, ma può bucarsi in nebbia salina diretta. 1100 è solo per uso interno. Per la migliore protezione dalla corrosione, specificare finiture di conversione anodizzate trasparenti o cromate. Noi di Nuote Metals forniamo rivetti tubolari in alluminio 5056 con finiture anodizzate specifici per assemblaggi marini ed esterni. Per l'immersione continua in acqua salata, consigliamo invece di passare ai rivetti tubolari in acciaio inossidabile 316.

Q3: Come posso calcolare la lunghezza corretta del cilindro per un rivetto tubolare in alluminio?

R: Poiché l'alluminio è morbido e la parete tubolare è sottile, è necessario un materiale meno sporgente rispetto ai rivetti in acciaio o semitubolari. Utilizzare questa formula: Lunghezza canna = Spessore della pila di materiale + da 0,4 a 0,7 mm. Utilizzare l'estremità inferiore (0,4 mm) per materiali molto morbidi: tessuto sottile, pelle morbida, schiuma. Utilizzare l'estremità più alta (0,7 mm) per materiali più duri: plastica rigida, pelle spessa, strati multipli. Esempio: unione di un pannello di alluminio da 1,5 mm a una staffa di plastica da 0,8 mm: pila totale 2,3 mm. Aggiungere 0,5 mm = lunghezza della canna 2,8 mm. Arrotondare per eccesso alla lunghezza standard più vicina, solitamente 3,0 mm. Non utilizzare la formula semitubolare (pila + diametro), che lascia troppo materiale e provoca un ricciolo sovradimensionato e instabile. Per pile superiori a 4 mm, i rivetti tubolari pieni diventano difficili da controllare; passare al semitubolare. Nuote Metals fornisce kit di campioni gratuiti con tre lunghezze adiacenti per testare il materiale reale.

Q4: Qual è il MOQ e il tempo di consegna per i rivetti tubolari in alluminio di Nuote Metals?

R: Il nostro MOQ standard è di 20.000 pezzi per le dimensioni in stock. Per i primi ordini o campioni, accettiamo quantità inferiori, fino a 5.000 pezzi. Forniamo campioni gratuiti per le taglie in stock; paghi solo le spese del corriere. Tempi di consegna: 3–5 giorni per le dimensioni in stock; 15-20 giorni per dimensioni non standard, compresi strumenti personalizzati. Ogni lotto include un certificato del materiale, un rapporto di ispezione dimensionale e una dichiarazione RoHS. Abbiamo fornito rivetti tubolari in alluminio a clienti in oltre 40 paesi. Certificato ISO 9001:2015.
