Rivetti a testa cilindrica in alluminio: ampia area di contatto senza peso

Sottili pannelli di alluminio sono ovunque: condutture HVAC, involucri elettronici, rivestimenti interni di automobili, segnaletica. Sono scelti perché sono leggeri, resistenti alla corrosione e facili da modellare. Ma rappresentano anche una sfida di fissaggio: il materiale è morbido e una testa stretta del rivetto si ammacca o si sfilaccia sotto carico.

I rivetti a testa cilindrica in alluminio di Nuote Metals risolvono questo problema con una testa ampia e a basso profilo che distribuisce la forza di serraggio su un'area più ampia di alluminio. Il risultato è un giunto che rimane stretto senza deformare il pannello e, poiché il rivetto è in alluminio, si evita di aggiungere peso inutile o di introdurre disallineamenti galvanici.

Questo non è un rivetto per uso generale. Si tratta di un elemento di fissaggio sagomato per assemblaggi in alluminio leggero e di spessore sottile.

Il problema specifico dell’alluminio: lamiere sottili, materiale morbido

Il basso limite di snervamento dell'alluminio lo rende soggetto a deformazione sotto carico concentrato. Una testa rotonda standard concentra la forza direttamente sotto la cupola. Una testa piatta ha un'area di appoggio più piccola, quindi la stessa forza crea una pressione maggiore sul bordo del foro. Entrambi possono increspare un pannello di alluminio da 1 mm.

La testa panoramica cambia la distribuzione. Per un rivetto da 4 mm su una lamiera di alluminio da 1 mm, una testa cilindrica tocca circa il 60% in più di superficie rispetto a una testa piatta con lo stesso diametro del gambo. Questa area di contatto aggiuntiva distribuisce la forza di serraggio su un anello di alluminio più ampio, riducendo lo stress sul bordo del foro. In molti casi, elimina la necessità di una lavatrice separata.

Specifiche tecniche – Rivetti a testa bombata in alluminio

Prodotto secondo dimensioni DIN 603 e ISO 1051. Diametri della testa personalizzati disponibili per applicazioni a spessore sottile.

Leghe per assemblaggi sottili di alluminio:

5052:Migliore resistenza alla corrosione e formabilità. Ideale per esterni e marini.

6061-T6:Massima resistenza (310 MPa). Ideale per staffe strutturali e automobilistiche.

1100:Il più duttile. Ideale per componenti elettronici e dissipatori di calore.

Quando la testa cilindrica è l'unica scelta giusta per l'alluminio

Questo non è un confronto generico tra le teste. È specifico per la morbidezza e la natura leggera dell'alluminio.

Scegli Pan Head quando:

• Il foglio di alluminio ha uno spessore inferiore a 2 mm– la testa larga impedisce la formazione di fossette senza una rondella separata.

• Il giunto richiede un profilo basso– La testa cilindrica è posizionata più in basso della testa rotonda, evitando intoppi in assemblaggi densi.

• L'assemblaggio è sensibile al peso– I rivetti a testa bombata in alluminio pesano il 65% in meno rispetto agli equivalenti in acciaio.

• Il giunto subisce vibrazioni moderate– La testa panoramica offre una resistenza migliore rispetto alla testa piatta, sebbene la testa rotonda sia superiore per vibrazioni estreme.

Scegli Testa Piatta quando:La superficie deve essere quasi a filo e l'alluminio è sufficientemente spesso (≥2 mm) per resistere alla deformazione senza un ampio anello del cuscinetto.

Scegli Testa Rotonda quando:Il giunto è soggetto a vibrazioni o urti costanti e la cupola più alta è accettabile.

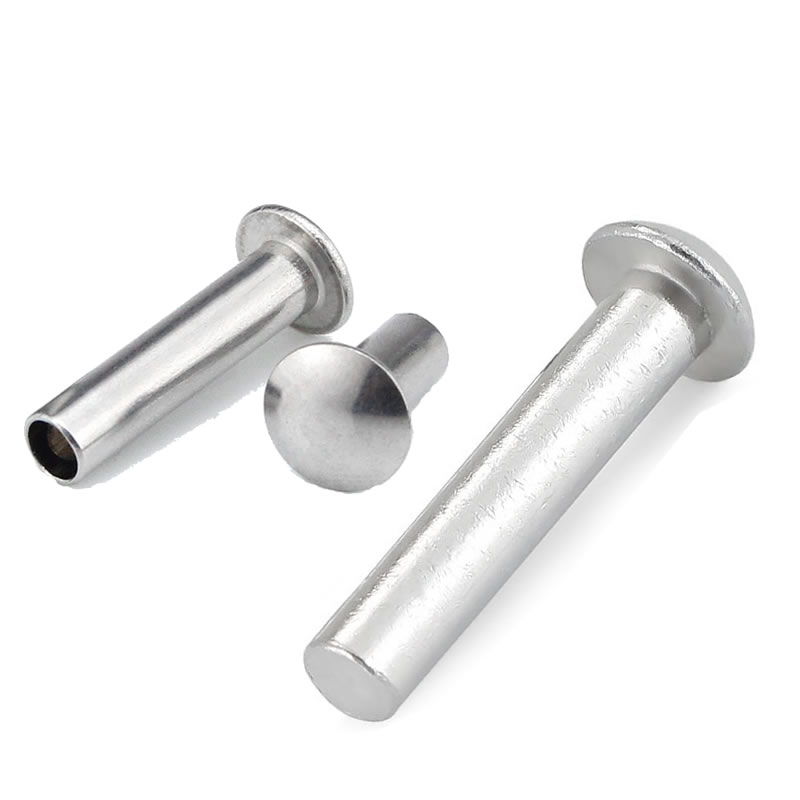

Solidoo o semitubolare: per pannelli sottili in alluminio

Per l'alluminio sottile, la forza di fissaggio è importante tanto quanto la forma della testa. I rivetti semitubolari a testa bombata richiedono il 50–60% di forza in meno rispetto a quelli solidi, il che riduce direttamente il rischio di deformazione della lamiera durante l'installazione.

Semitubolareè la scelta migliore per lamiere di alluminio inferiori a 1,5 mm, custodie elettroniche delicate e linee automatizzate ad alto volume. La punta arrotolata si aggancia delicatamente senza comprimere l'alluminio.

Solidoè preferibile per piastre di alluminio più spesse (≥2 mm), giunti portanti o dove è richiesta la massima resistenza al taglio.

Nuote Metals può fornire entrambe le configurazioni con la stessa geometria della testa cilindrica. Per la maggior parte delle applicazioni in alluminio sottile, consigliamo il semitubolare.

Come Nuote Metals supporta l'assemblaggio di alluminio sottile

I rivetti in alluminio a testa bombata si guastano per due motivi: fessurazioni durante la formatura della testa o fossette durante l'installazione. Ci occupiamo di entrambi prima che il tuo ordine venga spedito.

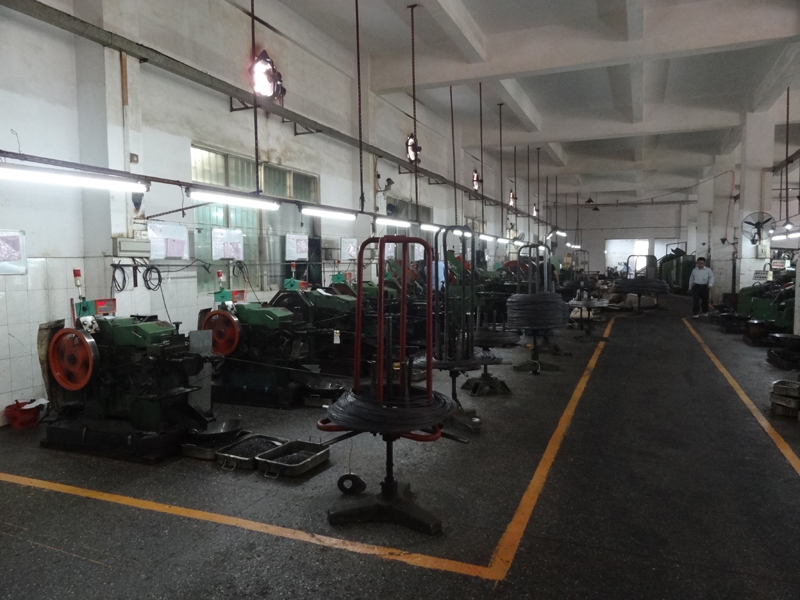

Utensili progettati per il flusso di alluminio:

Le teste Pan hanno una cupola ampia e poco profonda. Nell'alluminio, quella forma tende a rompersi nella giunzione testa-gambo se il raggio del raccordo è troppo acuto. Le nostre trafile utilizzano un raggio minimo di 0,5×d e sono lucidate per rimuovere i micrograffi. Eseguiamo anche la formatura in più fasi, da tre a quattro tempi, per consentire all'alluminio di fluire gradualmente invece di forzarlo in un colpo solo.

Campionamento pre-produzione per lamiere sottili:

Inviaci lo spessore dell'alluminio e il metodo di impostazione previsto. Produrremo un piccolo lotto e lo testeremo sul materiale in fogli effettivo, non su un coupon standard. Riceverai un rapporto sulle impostazioni con la forza consigliata, il tipo di incudine e le foto della testa installata. Ciò elimina tentativi ed errori sulla tua linea.

Ispezione ottica a 10x:

Ogni lotto viene controllato per diametro, altezza e concentricità della testa. Una variazione di 0,05 mm nell'altezza della testa è visibile su una superficie in alluminio lucidato: la rifiutiamo prima che ti raggiunga.

Tracciabilità:

I certificati dei materiali ASTM B316 accompagnano ogni spedizione. Condividiamo apertamente i dati di ispezione, perché le prestazioni della testa panoramica dipendono dalla geometria che non è possibile vedere ad occhio nudo.

Questo supporto a livello di applicazione è il motivo per cui i clienti HVAC, elettronica e interni automobilistici scelgono Nuote Metals per i rivetti a testa cilindrica in alluminio.

Domande frequenti sui rivetti a testa cilindrica in alluminio

Q1: I rivetti a testa cilindrica in alluminio possono essere utilizzati con pannelli in fibra di carbonio o compositi?

R: Sì, ma con importanti precauzioni. La fibra di carbonio è catodica rispetto all'alluminio, il che significa che la corrosione galvanica attaccherà l'alluminio se l'umidità si deposita sul giunto. Per le applicazioni asciutte e interne, il contatto diretto è generalmente accettabile. Per ambienti esterni o umidi, è necessario isolare il rivetto in alluminio dalla fibra di carbonio utilizzando uno strato isolante in fibra di vetro o nylon, oppure scegliere un rivestimento di conversione cromata (Alodine) sul rivetto. L'ampia testa panoramica aiuta davvero in questo caso: distribuisce la forza di serraggio su un'area più ampia, riducendo il rischio di schiacciamento o delaminazione del pannello composito. Nuote Metals può fornire rivetti a testa cilindrica in alluminio con finitura cromata e fornire consulenza sui metodi di isolamento per assemblaggi compositi.

Q2: Qual è la differenza tra le finiture di conversione anodizzate e cromate per i rivetti in alluminio?

R: Entrambe sono finiture resistenti alla corrosione, ma hanno scopi diversi. L'anodizzazione crea uno spesso strato di ossido (5–25μm) eccellente per gli agenti atmosferici esterni e il colore decorativo. Tuttavia, l’alluminio anodizzato è elettricamente isolante: non conduce. Il rivestimento di conversione cromatica (Alodine) è molto più sottile (0,5–3μm) e rimane elettricamente conduttivo, rendendolo la finitura preferita per la messa a terra e i collegamenti elettrici. Per le applicazioni HVAC o architettoniche in cui l'aspetto e la resistenza agli agenti atmosferici sono importanti, scegli l'anodizzato. Per l'elettronica o la messa a terra elettrica, scegli il cromato. Nuote Metals offre entrambe le finiture e può consigliare in base alla vostra applicazione.

Q3: Come posso evitare che i rivetti a testa cilindrica in alluminio si allentino nel tempo?

R: L'allentamento dei giunti in alluminio deriva da due fonti: vibrazioni e cicli termici. Per massimizzare la durata del giunto: (1) Scegliere il solido rispetto al semitubolare per una migliore resistenza alle vibrazioni. (2) Mantenere la dimensione corretta del foro (da d + 0,05 mm a d + 0,1 mm) in modo che il gambo in alluminio riempia completamente il foro. (3) Utilizzare un'incudine piatta che corrisponda o superi il diametro della testa per garantire la corretta formazione della testa dell'officina. (4) In caso di vibrazioni estreme, prendere in considerazione l'aggiunta di un adesivo frenafiletti o il passaggio ai rivetti in alluminio a testa tonda, che offrono una maggiore resistenza allo sfilamento. Nuote Metals può fornire specifiche di impostazione e consigli sull'incudine per lo spessore specifico dell'alluminio e il design del giunto.

Nuote Metals – Elementi di fissaggio ingegnerizzati, costruiti per durare.
