Quando l'articolazione si muove, il peso conta ancora

Alcune articolazioni sono statiche. Si inseriscono in un pannello, non vibrano, non si flettono mai e un rivetto a testa piatta funziona perfettamente. Ma metti lo stesso giunto sul pannello interno di un aereo, su una staffa automobilistica o sull'alloggiamento di un generatore portatile e le regole cambiano. Le vibrazioni allentano gli elementi di fissaggio. L'impatto rompe le teste. E ogni grammo di acciaio in più si moltiplica su centinaia di rivetti.

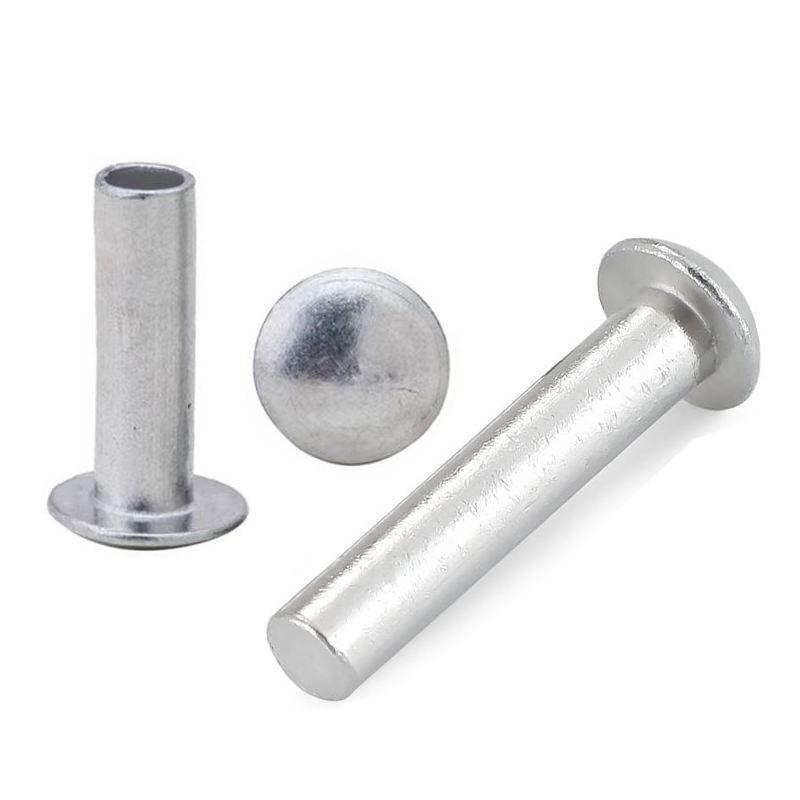

I rivetti a testa tonda in alluminio di Nuote Metals sono progettati per questo esatto scenario: giunti dinamici in cui il peso è fondamentale ma l'affidabilità non può essere compromessa. La testa a cupola assorbe gli urti e resiste all'allentamento dovuto alle vibrazioni. Il corpo in alluminio riduce il peso del 65% rispetto all'acciaio. Inoltre, lo strato di ossido naturale fa sì che non sia necessaria alcuna placcatura per il servizio in interni.

Questo non è un rivetto in alluminio per uso generale. È una chiusura sagomata per il movimento.

Il problema ingegneristico: le vibrazioni uccidono i rivetti standard

Quando un giunto vibra, la forza di serraggio che lo tiene insieme diminuisce lentamente. Il gambo del rivetto si allunga, la testa si allenta e la giunzione cede, spesso senza preavviso visibile. I rivetti a testa piatta sono particolarmente vulnerabili perché hanno una minore massa di materiale sul gambo e nessuna caratteristica geometrica che resista all'allentamento.

La geometria della testa rotonda cambia la fisica:

• La cupola funge da ammortizzatore– l’energia dell’impatto si diffonde lungo la superficie curva invece di concentrarsi nella giunzione testa-gambo.

• 25–30% di massa di materiale in più sul gambo rispetto alla testa piatta– maggiore resistenza allo sfilamento.

• Interblocco meccanico– se impostata correttamente, la testata a cupola crea un blocco che resiste all'allentamento dovuto alle vibrazioni.

• Minore concentrazione di stress –il profilo curvo evita gli spigoli vivi dove si originano le crepe.

Dati sul campo:Nei test di vibrazione (10–2000 Hz, 10 g), i nostri rivetti a testa tonda in alluminio mantengono una forza di serraggio 2,5 volte più lunga rispetto agli equivalenti a testa piatta della stessa lega e diametro.

Specifiche tecniche

Prodotto secondo gli equivalenti DIN 660 e DIN 124. Dimensioni personalizzate disponibili.

Leghe per giunti dinamici:

5052:Migliore resistenza alla corrosione e durata alla fatica. Ideale per apparecchiature vibranti marine e da esterno.

6061-T6:Massima resistenza (310 MPa). Ideale per staffe strutturali e automobilistiche.

1100:Il più duttile. Ideale per applicazioni che richiedono la massima formabilità.

Testa tonda in alluminio contro Testa piatta in alluminio contro Testa tonda in acciaio

Non si tratta di un confronto materiale generico. È specifico per articolazioni dinamiche e sensibili al peso.

Rivetti a testa tonda in alluminio: Ideale per gruppi vibranti dove il peso conta: interni di aerei, staffe automobilistiche, apparecchiature portatili. La cupola assorbe gli urti; l'alluminio riduce il peso del 65%.

Rivetti a testa piatta in alluminio: Ideale per assemblaggi statici a basso profilo: involucri elettronici, segnaletica, pannelli HVAC. Profilo più basso ma minore resistenza alle vibrazioni.

Rivetti a testa tonda in acciaio:Ideale per la massima robustezza e resistenza agli urti laddove il peso non è un problema: macchinari pesanti, componenti ferroviari, acciaio strutturale.

Il fattore decisivo:Se lo snodo si muove e ti interessa il peso, scegli la testa tonda in alluminio. Se si muove ma il peso non ha importanza, scegli l'acciaio. Se non si muove, scegli la testa piatta.

Solido o semitubolare: una scelta specifica per le vibrazioni

Per i giunti vibranti, la scelta tra solidi e semitubolari influisce sull'affidabilità a lungo termine.

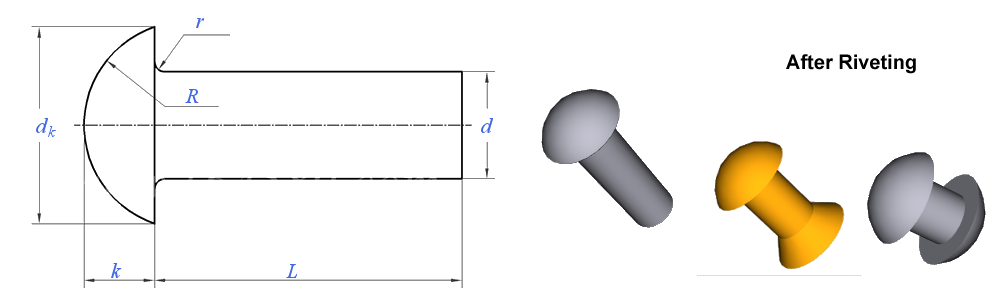

Rivetti in alluminio massicciocreare una testa dell'officina piena e forte che resista meglio all'allentamento sotto vibrazioni costanti. Il gambo completamente riempito offre la massima resistenza all'estrazione e un interblocco meccanico più coerente. Sono la scelta migliore per giunti dinamici critici: staffe automobilistiche, finiture interne di aerei e supporti per apparecchiature.

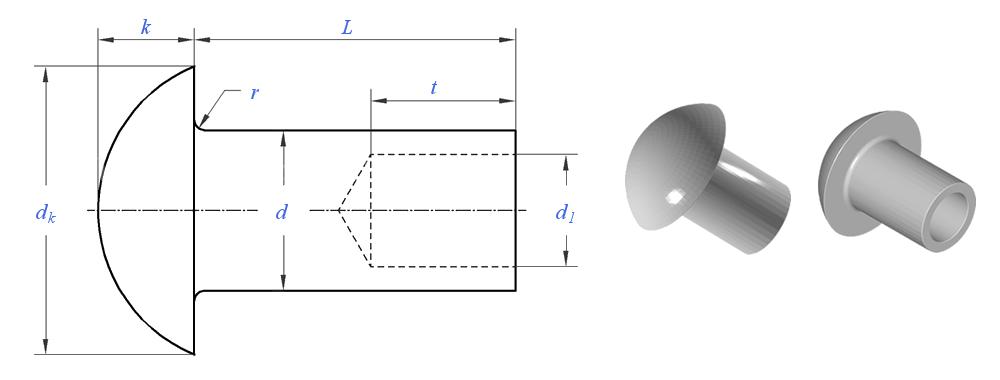

Rivetti semi-tubolari in alluminioimpostati con il 50–60% di forza in meno e sono più veloci sulle linee di produzione. Tuttavia, la punta arrotolata crea una testa leggermente più sottile, che offre una resistenza leggermente inferiore all'allentamento dovuto alle vibrazioni a lungo termine. Sono adatti per applicazioni dinamiche più leggere: dispositivi elettronici portatili, involucri leggeri e staffe a bassa sollecitazione.

La nostra raccomandazione:Per qualsiasi giunto soggetto a vibrazioni costanti o shock periodici, scegli solido. Il piccolo costo aggiuntivo è giustificato da una durata articolare notevolmente più lunga. Per gli assemblaggi leggeri o ad alto volume in cui le vibrazioni sono lievi, è accettabile il semitubolare.

Corrosione galvanica: il rischio nascosto nei giunti dinamici in alluminio

Le vibrazioni e l'umidità insieme accelerano la corrosione galvanica. Quando l'alluminio entra in contatto con acciaio, rame o ottone in un ambiente bagnato o umido, l'alluminio diventa l'anodo e si corrode, spesso nell'interfaccia del giunto dove è più difficile da rilevare. Le vibrazioni peggiorano la situazione esponendo ripetutamente l'alluminio fresco all'elettrolita.

Come prevenire la corrosione galvanica nei giunti dinamici in alluminio:

• Isolare con una barriera– utilizzare una rondella in nylon, un nastro isolante o una finitura anodizzata tra alluminio e metalli diversi.

• Scegli la finitura giusta– il rivestimento di conversione anodizzato o cromato riduce il potenziale galvanico. Per uso esterno o marino, il 5052 anodizzato è la scelta migliore.

• Evitare il contatto diretto con il rame– il rame è particolarmente aggressivo nei confronti dell’alluminio in ambienti umidi. Se è necessario unire l'alluminio al rame, utilizzare una rondella di transizione bimetallica.

• Sigillare la giunzione– un cordone di sigillante attorno alla testa del rivetto impedisce l’ingresso di umidità.

Nuote Metals può fornire rivetti in alluminio anodizzato o cromato e consigliare il miglior metodo di isolamento per la vostra specifica combinazione di materiali.

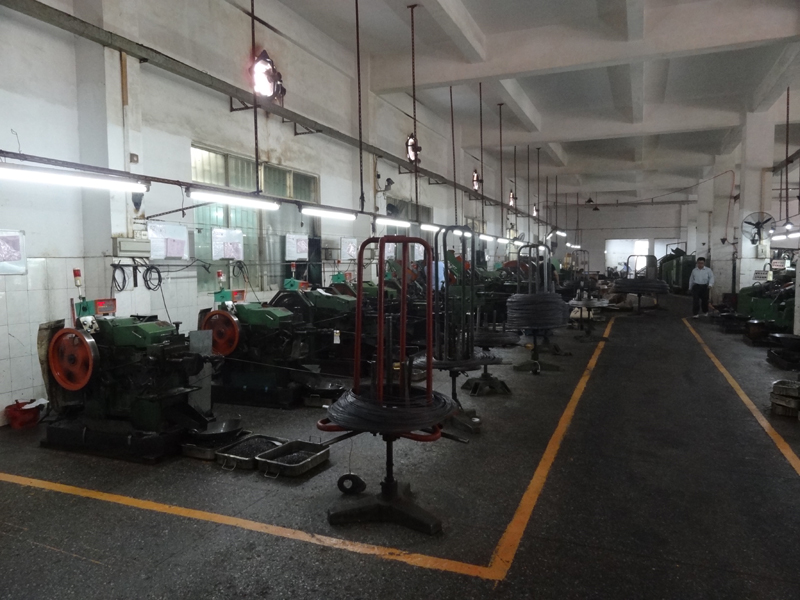

Come Nuote Metals Engineers rivetta per carichi dinamici

L'alluminio è più morbido dell'acciaio e si indurisce in modo diverso. Formare una testa rotonda che resista alle vibrazioni richiede più di un'attrezzatura standard.

Utensili progettati per il flusso di alluminio:

Le teste tonde in alluminio tendono a rompersi nella giunzione testa-gambo se il raggio del raccordo è troppo acuto. Utilizziamo un raggio minimo di 0,5×d e lucidiamo le nostre matrici per rimuovere i micrograffi. La formatura progressiva multistadio (da tre a quattro corse) consente all'alluminio di fluire gradualmente senza incrudimento.

Test di vibrazione che eseguiamo:

Ogni lotto viene testato per:

Fatica da vibrazioni:Scansione a 10–2000 Hz per 8 ore, misurazione della ritenzione del carico della pinza.

Impatto sulla caduta di peso:Peso 2kg da 300mm, verificando eventuali deformazioni o screpolature della testa.

Ispezione del raccordo della testata:Ingrandimento 20x per verificare l'integrità del raggio.

Perché questo è importante:Un rivetto a testa tonda in alluminio che si rompe sotto le vibrazioni danneggia l'intero assemblaggio. Il nostro controllo del processo garantisce che ogni rivetto assorba gli urti anziché trasferirli al giunto.

Questa ingegneria specifica per l'applicazione è il motivo per cui i produttori di apparecchiature aerospaziali, automobilistiche e portatili scelgono Nuote Metals per i rivetti a testa tonda in alluminio.

Domande frequenti

Q1: I rivetti a testa tonda in alluminio possono essere utilizzati negli interni aerospaziali?

R: Sì, e sono una scelta comune per i componenti interni non strutturali. Gli interni degli aerei richiedono elementi di fissaggio leggeri, non magnetici e resistenti alle vibrazioni. I nostri rivetti 6061-T6 offrono una resistenza alla trazione fino a 310 MPa, sufficiente per i telai dei sedili, le staffe per le cappelliere e i fissaggi dei pannelli. Per i giunti strutturali critici, le specifiche aerospaziali richiedono in genere leghe e certificazioni specifiche oltre i gradi commerciali standard: Nuote Metals può fornire certificati dei materiali e rapporti di prova, ma consigliamo di verificare con la propria autorità ingegneristica se i nostri gradi standard soddisfano i requisiti di aeronavigabilità.

Q2: In un assemblaggio vibrante, dovrei scegliere rivetti a testa tonda in alluminio o rivetti a testa piatta in alluminio?

A: Scegli la testa rotonda per i gruppi vibranti. La testa bombata ha una maggiore massa di materiale sul gambo, il che aumenta la resistenza allo strappo del 25–30% rispetto alla testa piatta. Ancora più importante, la forma a cupola assorbe gli urti e l'energia dell'impatto invece di trasferirla all'articolazione. Nei test di vibrazione, i rivetti a testa tonda mantengono la forza di serraggio molto più a lungo. I rivetti a testa piatta sono migliori per applicazioni statiche a basso profilo in cui l'impigliamento è un problema. Se il tuo gruppo si muove, vibra o subisce shock periodici, Nuote Metals consiglia rivetti a testa tonda in alluminio e, per la massima resistenza alle vibrazioni, scegli quelli solidi rispetto a quelli semitubolari.

Q3: Come posso prevenire la corrosione galvanica quando utilizzo rivetti in alluminio con parti in acciaio o rame?

R: La corrosione galvanica avviene quando l'alluminio entra in contatto con un metallo più nobile (acciaio, rame, ottone) in presenza di un elettrolita come l'acqua. Le vibrazioni peggiorano la situazione esponendo ripetutamente l'alluminio fresco. Per prevenirlo: (1) Utilizzare uno strato barriera: una rondella in nylon, un nastro isolante o un rivestimento protettivo. (2) Scegli le finiture di conversione anodizzate o cromate. (3) Evitare collegamenti diretti alluminio-rame all'esterno a meno che non siano isolati. Per ambienti interni e asciutti, il contatto diretto è generalmente accettabile. Nuote Metals può fornire rivetti a testa tonda in alluminio anodizzato e consigliare il miglior metodo di isolamento per la combinazione di materiali e l'ambiente specifici.
