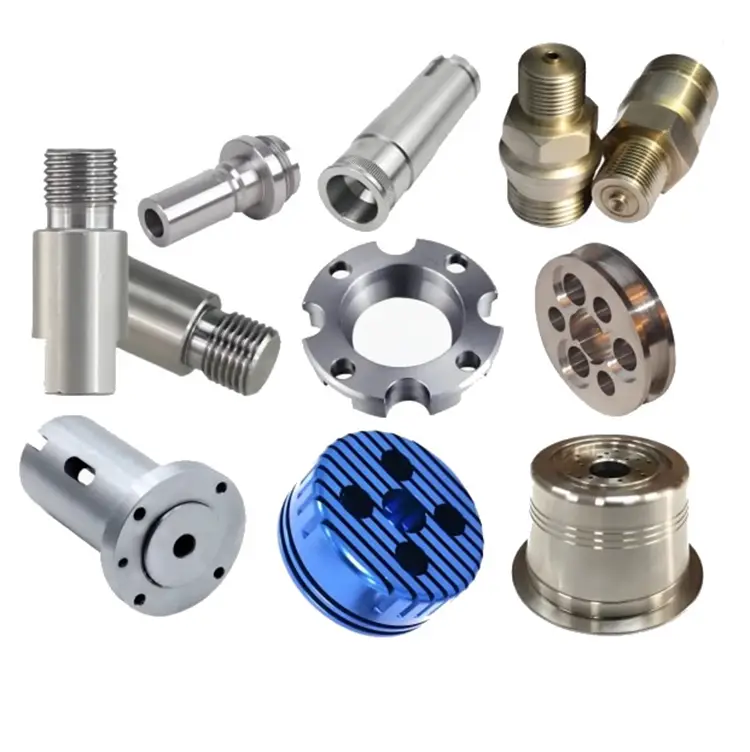

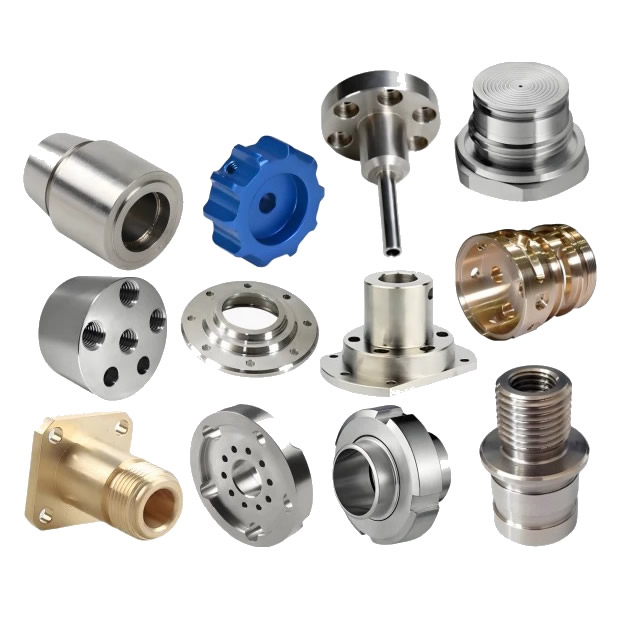

Parti lavorate a CNC

Quando una parte stampata non riesce a mantenere la tolleranza, quando una fusione non può raggiungere la finitura superficiale o quando la geometria è troppo complessa per qualsiasi altro processo, ovvero quando gli ingegneri specificanoParti lavorate a CNC.

A differenza dello stampaggio o della fusione, la lavorazione CNC rimuove il materiale anziché formarlo. Questo processo sottrattivo consente geometrie semplicemente impossibili con altri metodi di produzione: sottosquadri, fori filettati, cavità profonde, angoli a raggio stretto e caratteristiche che devono essere posizionate a pochi micron l'una dall'altra.

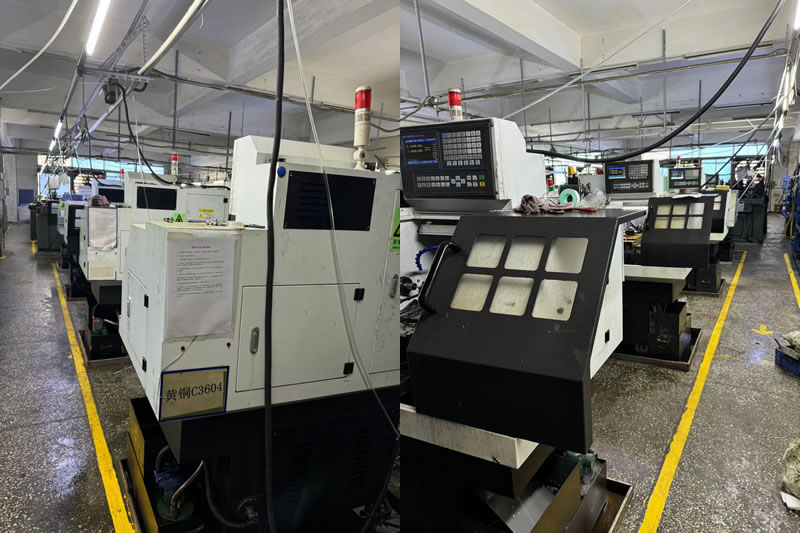

In Nuote Metals gestiamo una flotta di centri di lavoro CNC, comprese fresatrici a 3, 4 e 5 assi, nonché torni CNC per operazioni di tornitura. Produciamo pezzi lavorati a CNC per settori in cui la precisione non è negoziabile: aerospaziale, dispositivi medici, automobilistico, robotica e automazione industriale.

Lavorazione CNC rispetto ad altri processi di produzione: quando scegliere la lavorazione

Non tutte le parti dovrebbero essere lavorate. Ma quando la precisione, la complessità o le proprietà dei materiali lo richiedono, la lavorazione CNC è l’unica scelta.

Scegli la lavorazione CNC quando:

• Le tue tolleranze sono inferiori a ±0,05 mm
• La parte presenta sottosquadri, filettature o cavità profonde
• Hai bisogno di una finitura superficiale specifica
• Il tuo materiale è difficile da modellare o lanciare
• Il tuo volume è inferiore a 10.000 pezzi all'anno

Le nostre capacità di lavorazione CNC: attrezzature, materiali e tolleranze

Capacità della macchina

Gestiamo un'officina meccanica CNC completa con capacità su più assi e processi:

Capacità materiali

Tolleranze dimensionali

Manteniamo tolleranze strette in tutti i processi di lavorazione. Le tolleranze standard sono prudenti: spesso possiamo mantenerle più strette su richiesta.

Una vera applicazione: componente dello strumento chirurgico

Un produttore di dispositivi medici aveva bisogno di un componente di precisione per una suturatrice chirurgica: una parte complessa con un albero cannulato (cavo), molteplici sottosquadri, una punta filettata e una finitura superficiale altamente lucida. La parte doveva essere realizzata in acciaio inossidabile 17‑4 PH e mantenere tolleranze di ±0,01 mm sulle caratteristiche critiche. Il volume annuo era di 5.000 pezzi: troppo basso per la fusione a cera persa, troppo complesso per lo stampaggio.

Consigliamo la tornitura CNC di tipo svizzero con utensili motorizzati per le operazioni di fresatura secondaria. La parte è stata prodotta in un'unica configurazione, eliminando l'accumulo di tolleranze di più operazioni. La punta filettata è stata rullata dopo la lavorazione per migliorare la resistenza alla fatica. Il cliente ha ricevuto i primi articoli in 15 giorni lavorativi. Dopo la validazione abbiamo prodotto 5.000 pezzi con scarti dimensionali pari a zero. Da allora il cliente ha ampliato la propria linea di prodotti e ora produciamo componenti per tre ulteriori strumenti chirurgici.

Dove vengono utilizzati

Le parti lavorate a CNC sono essenziali praticamente in ogni settore avanzato:

• Aerospaziale – Componenti strutturali, parti di motori, componenti di carrelli di atterraggio, staffe per satelliti, raccordi idraulici
• Dispositivi medici – Strumenti chirurgici, alloggiamenti per dispositivi impiantabili, componenti ortopedici, parti di apparecchiature diagnostiche
• Automotive: componenti del motore, parti della trasmissione, componenti delle sospensioni, alloggiamenti dei sensori, parti prototipali
• Robotica e automazione: bracci robotici, effettori finali, riduttori, attuatori personalizzati, supporti per sensori
• Elettronica: involucri, dissipatori di calore, alloggiamenti di connettori, componenti di schermatura, dispositivi di prova
• Attrezzature industriali – Componenti di pompe, corpi di valvole, blocchi collettori, alloggiamenti di ingranaggi, parti di macchine utensili
• Petrolio e gas: strumenti per fondo pozzo, componenti di valvole, guarnizioni, connettori, raccordi personalizzati
• Difesa: componenti di armi da fuoco, supporti ottici, parti di veicoli, alloggiamenti per apparecchiature di comunicazione

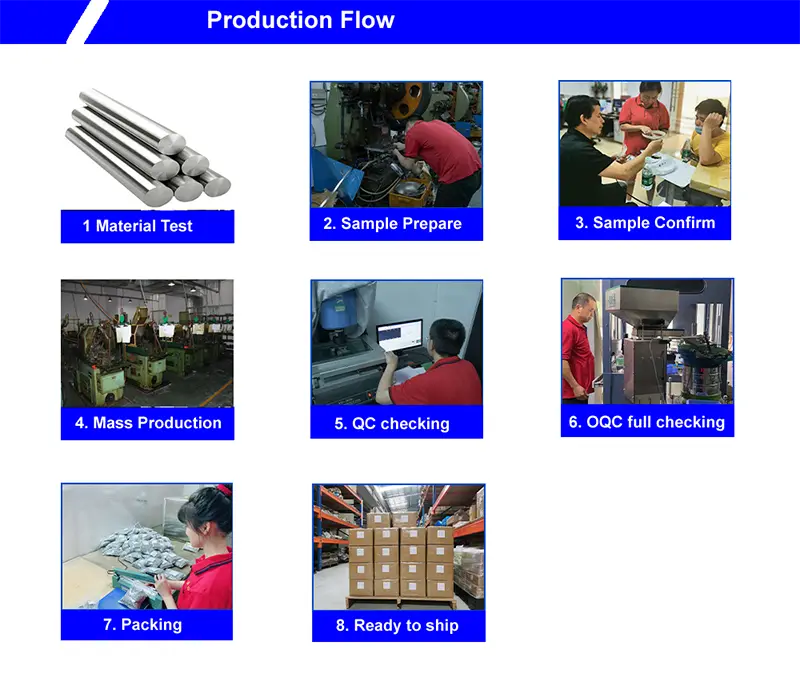

Come produciamo pezzi lavorati a CNC: dal disegno alla consegna

Passaggio 1: revisione del progetto e analisi DFM

Fornisci un disegno 2D o un modello 3D (STEP, IGES o SolidWorks). I nostri ingegneri esaminano la producibilità del progetto, verificando l'accessibilità delle funzionalità, i requisiti degli utensili, la selezione dei materiali e la fattibilità delle tolleranze. Forniamo feedback DFM entro 2-3 giorni lavorativi, spesso suggerendo modifiche di progettazione per ridurre i costi.

Fase 2: Programmazione e fissaggio

I nostri programmatori sviluppano i percorsi utensile CNC utilizzando il software CAM. Per le parti complesse, simuliamo il processo di lavorazione per verificare i percorsi utensile e rilevare potenziali collisioni. I dispositivi personalizzati sono progettati e realizzati per trattenere saldamente le parti durante la lavorazione.

Fase 3: Approvvigionamento e preparazione dei materiali

Proveniamo materiali certificati da stabilimenti approvati. La materia prima viene tagliata su misura e, ove richiesto, distensione o pretrattamento termico prima della lavorazione.

Passaggio 4: lavorazione CNC

I pezzi vengono prodotti sui nostri centri di fresatura e tornitura CNC. Per le caratteristiche critiche, utilizziamo la tastatura in-process per verificare le dimensioni e regolare automaticamente gli offset degli utensili, rilevando le deviazioni prima che diventino scarti.

Passaggio 5: operazioni secondarie

Offriamo una gamma completa di servizi secondari: trattamenti termici, finiture superficiali (anodizzazione, placcatura, passivazione, verniciatura a polvere), saldatura, assemblaggio e lavorazioni speciali (elettroerosione, elettroerosione a filo, rettifica) attraverso partner certificati.

Passaggio 6: ispezione e controllo qualità

Ogni parte viene ispezionata in base ai requisiti del disegno. Forniamo rapporti di ispezione dimensionale completi, certificati dei materiali e, ove richiesto, rapporti di ispezione del primo articolo (FAI) secondo AS9102 o specifiche del cliente.

Passaggio 7: imballaggio e spedizione

Le parti sono imballate per evitare danni durante il trasporto: confezionate singolarmente, stratificate o fissate su misura secondo necessità. Spediamo via aerea o via mare, con tracciabilità e documentazione complete.

Garanzia di qualità: cosa controlliamo, perché è importante

La nostra attrezzatura di ispezione:

• Macchina di misura a coordinate (CMM)– Verifica dimensionale 3D completa
• Proiettore di profili (comparatore ottico)– Ispezione del contorno e della filettatura
• Rugosimetro superficiale– Verifica della finitura superficiale
• Durometro Rockwell– Verifica del trattamento termico
• Micrometro laser– Misurazione del diametro ad alta velocità e senza contatto
• Spettrometro– Verifica della composizione dei materiali
• Calibri per filettatura– Verifica del filo GO/NO‑GO

Tutte le apparecchiature vengono calibrate annualmente da laboratori terzi accreditati. I registri delle ispezioni vengono conservati per dieci anni: un aspetto essenziale per la tracciabilità medica, aerospaziale e della difesa.

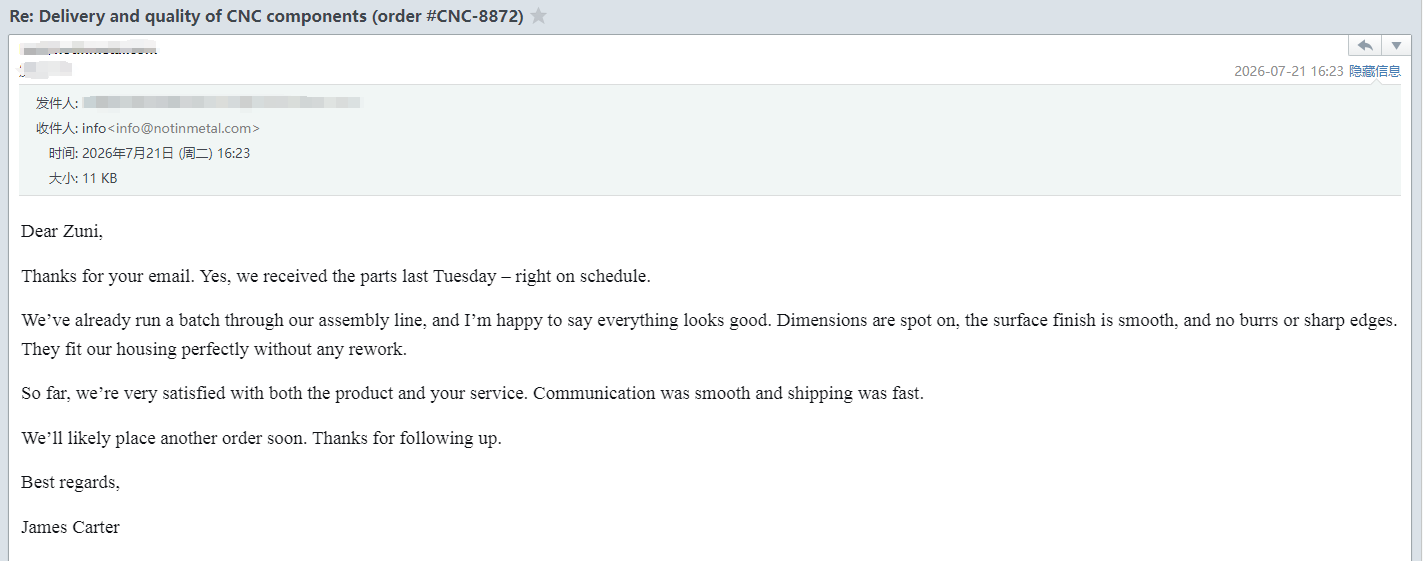

Cosa dicono i nostri clienti: feedback reali

Il tuo ordine: cosa ti inviamo

Quando arrivano i tuoi pezzi lavorati a CNC, ricevi una registrazione completa di ciò che è stato prodotto e di come è stato verificato.

Cosa troverai nella confezione:

• Parti in imballaggio protettivo– Etichettato con codice articolo, numero di lotto e quantità
• Certificato materiale– Composizione chimica e proprietà meccaniche del mulino originale
• Rapporto di controllo dimensionale– Misurazioni effettive dal lotto di produzione
• Rapporto di ispezione CMM– Per dimensioni critiche (se richiesto)
• Rapporto di ispezione del primo articolo (FAI).– Verifica dimensionale completa secondo AS9102 o formato cliente (per parti nuove)
• Certificati di processi speciali– Trattamento termico, placcatura, anodizzazione o altri processi secondari (se applicabile)
• Certificato di conformità– Firmato dal nostro responsabile QA, tracciabile in batch

Certificato per:ISO9001:2015. Conformità AS9100 (aerospaziale) e ISO 13485 (medica) disponibili su richiesta. Dichiarazioni RoHS e REACH fornite.

Tre domande a cui rispondiamo spesso

D: "Qual è il tempo di consegna tipico per i pezzi lavorati a CNC?"

R: I tempi di consegna dipendono dalla complessità e dalla quantità della parte. Per le parti semplici, possiamo consegnare i primi articoli in 7-10 giorni lavorativi. Le parti complesse che richiedono lavorazione a 5 assi o materiali speciali possono richiedere 15-20 giorni lavorativi. I tempi di produzione per ordini da 100 a 1.000 pezzi variano generalmente da 10 a 15 giorni lavorativi dopo l'approvazione del primo articolo. Offriamo servizi rapidi per esigenze urgenti.

D: "Qual è la quantità minima d'ordine (MOQ) per i pezzi lavorati a CNC?"

R: A differenza dello stampaggio, la lavorazione CNC non richiede attrezzature costose: il nostro MOQ è pari a solo 1 pezzo per i prototipi. Per gli ordini di produzione, in genere consigliamo quantità di 50–500 pezzi per ottimizzare i costi di installazione, ma possiamo soddisfare qualsiasi quantità. Siamo lieti di produrre quantità di prototipi per test e validazione prima di impegnarci in cicli di produzione più grandi.

D: "Quali informazioni ti servono per fornire un preventivo?"

R: Per fornire un preventivo accurato, abbiamo bisogno di:

• Un disegno 2D (PDF) o un modello 3D (STEP, IGES o SolidWorks) con dimensioni e tolleranze
• Specifiche del materiale (grado e condizione)
• Quantità richiesta (prototipo o produzione)
• Requisiti di finitura superficiale o rivestimento
• Eventuali requisiti particolari (trattamenti termici, certificazioni, imballi)

Con queste informazioni, forniamo un preventivo di bilancio entro 24 ore e un preventivo definitivo entro 3-5 giorni lavorativi. Offriamo anche analisi DFM gratuite: esaminiamo il tuo progetto e suggeriamo miglioramenti prima dell'inizio della lavorazione.

Nuote Metals – Dongguan, Cina. Certificato ISO 9001:2015. Revisione DFM gratuita e campioni disponibili. Contattaci con il tuo disegno: risponderemo entro 24 ore con i costi degli utensili, il prezzo del pezzo e i tempi di consegna.
