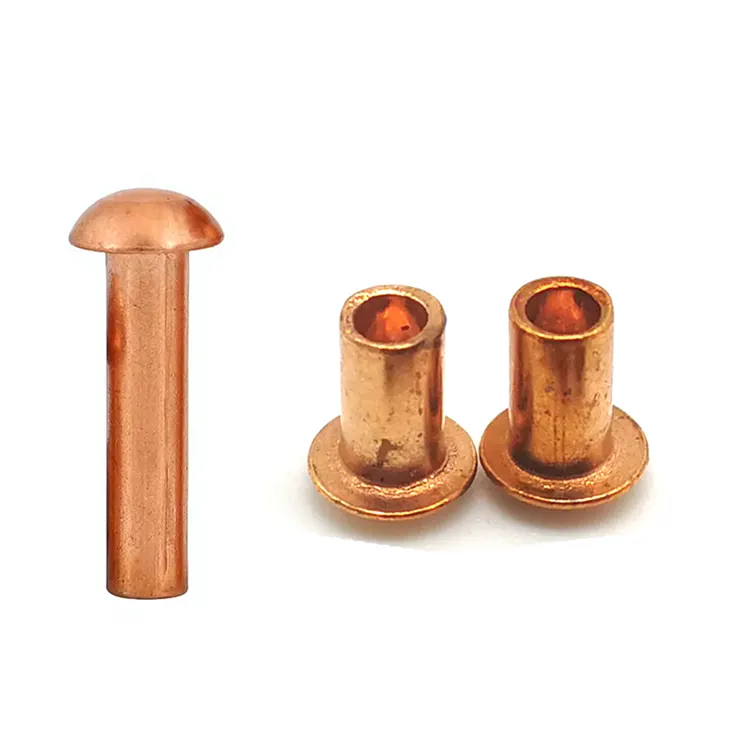

Rivetti a testa cilindrica in rame: ampia area di contatto senza l'altezza di una testa rotonda

Le sottili lastre di rame non perdonano. Se si applica un carico concentrato eccessivo, il materiale si avvallerà. Usa una testa troppo piccola e il foro si allungherà sotto le vibrazioni. Usa una testa troppo alta e si impiglia nel cablaggio o si rifiuta di rimanere a filo in un recinto stretto.

Rivetti a testa cilindrica in ramedi Nuote Metals risolvono questo triplice problema. La testa cilindrica è più larga di una testa rotonda (1,8×–2,0× il diametro del gambo) ma inferiore in altezza (0,5×–0,6×). Questa geometria distribuisce la forza di serraggio su un anello di rame più ampio, riducendo lo stress sul bordo del foro e mantenendo un profilo basso per assemblaggi densi.

Questo non è un rivetto per uso generale. È un elemento di fissaggio sagomato appositamente per materiali morbidi, sottili e conduttivi.

Perché la geometria della testa panoramica funziona meglio sul rame sottile

Il basso carico di snervamento del rame (70–100 MPa) significa che si deforma facilmente. Una testa rotonda standard concentra la forza direttamente sotto la cupola, che può comprimere lamiere sottili fino a 0,5 mm. Una testa piatta ha un'area di appoggio più piccola, quindi la stessa forza crea una pressione maggiore sul bordo del foro.

La testa panoramica cambia la distribuzione:

Per un rivetto da 4 mm su una lamiera di rame da 1 mm, una testa cilindrica entra in contatto con una superficie di circa il 60% in più rispetto a una testa piatta. Questa differenza è spesso sufficiente per eliminare completamente le fossette, senza aggiungere una rondella separata.

Specifiche tecniche

Prodotto secondo dimensioni DIN 603 e ISO 1051. Diametri della testa personalizzati disponibili per applicazioni a spessore sottile.

Gradi dei materiali:

C11000 (ETP):99,9% rame, 0,04% ossigeno. Uso generale elettrico, decorativo e con lamiere sottili.

C10200 (OFHC):Rame al 99,99%, privo di ossigeno. Elettronica critica e applicazioni criogeniche.

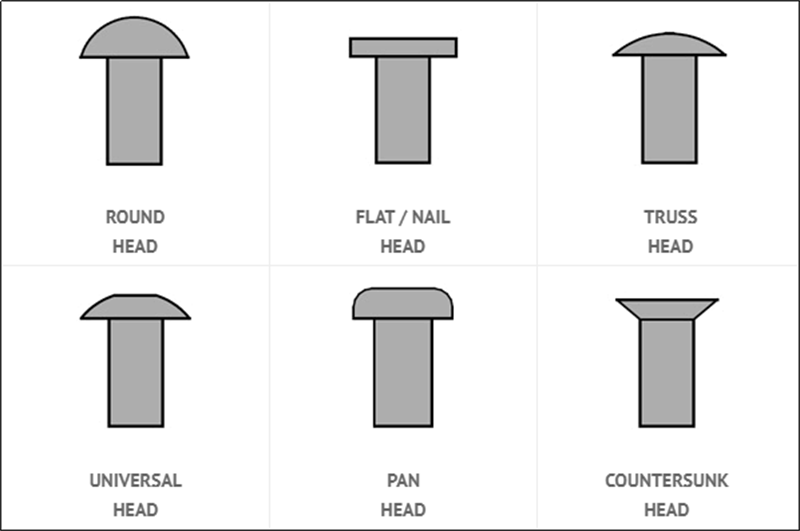

Quando scegliere la testa piatta o rotonda: solo per il rame

Questo non è un confronto generico tra le teste. È specifico per la morbidezza e la conduttività del rame.

Scegli Pan Headquando si fissano lastre di rame di spessore inferiore a 2 mm, quando è necessario un profilo basso ma non si tollerano le fossette o quando il giunto richiede una moderata resistenza alle vibrazioni senza l'altezza di una testa rotonda.

Scegli Testa piattaquando la superficie deve essere quasi a filo e il rame è abbastanza spesso (≥2 mm) da resistere alla deformazione senza un anello del cuscinetto largo.

Scegli Testa Rotondaquando il giunto è sottoposto a vibrazioni o urti costanti (motori, generatori, motori marini) e la cupola più alta è accettabile.

Un errore comune:Utilizzando una testa piatta su rame da 0,8 mm perché sembra a basso profilo. La piccola area di appoggio spesso increspa la lastra, allentando la giunzione nel tempo. La testa panoramica costa lo stesso ma previene questo guasto.

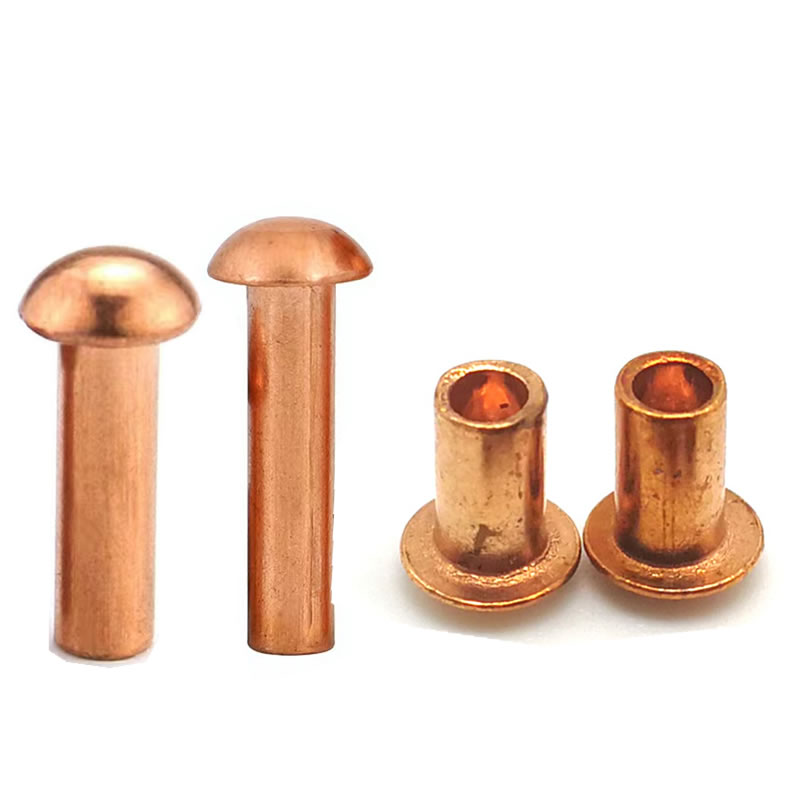

Solidoo o Semitubolare? Una risposta specifica per il rame

Per le lamiere di rame sottili, la forza di fissaggio è importante tanto quanto la forma della testa. I rivetti semitubolari a testa bombata richiedono il 50–60% di forza in meno rispetto a quelli solidi, il che riduce direttamente il rischio di deformazione della lamiera durante l'installazione.

• Semitubolareè la scelta migliore per lamiere di rame inferiori a 1,5 mm, involucri elettronici delicati e linee automatizzate ad alto volume. La punta arrotolata si aggancia delicatamente senza comprimere il rame.

• Solidoè preferibile per piastre di rame più spesse (≥2 mm), giunti portanti o dove è richiesta la massima resistenza al taglio.

Nuote Metals può fornire entrambe le configurazioni con la stessa geometria della testa cilindrica. Per la maggior parte delle applicazioni in rame sottile, consigliamo il semitubolare.

Come Nuote Metals supporta l'assemblaggio di rame sottile

I rivetti in rame a testa bombata si guastano per due motivi: fessurazioni durante la formatura della testa o fossette durante l'installazione. Affrontiamo entrambi prima della spedizione dell'ordine.

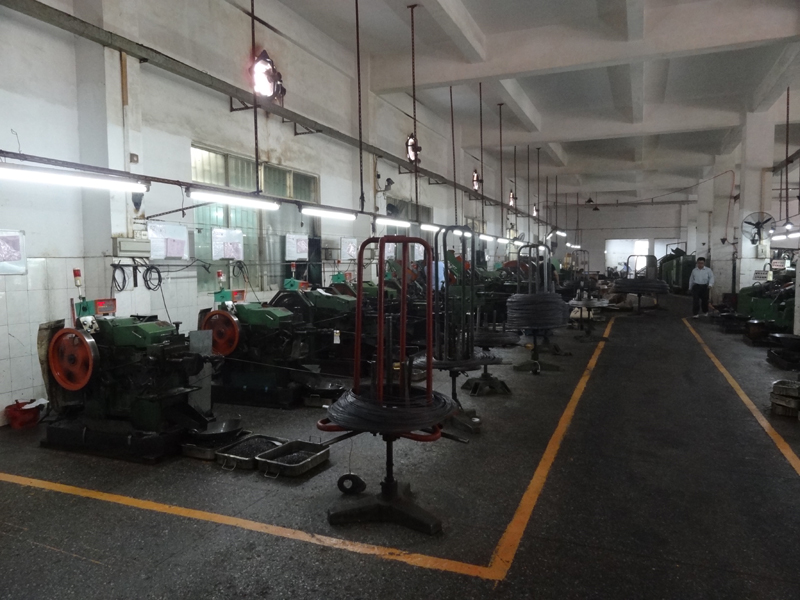

Attrezzatura progettata per il flusso di rame:

Le teste Pan hanno una cupola ampia e poco profonda. Nel rame, quella forma tende a rompersi nella giunzione testa-gambo se il raggio del raccordo è troppo acuto. Le nostre trafile utilizzano un raggio minimo di 0,5×d e sono lucidate per rimuovere i micrograffi. Eseguiamo anche una formatura a più stadi, da tre a cinque colpi, per consentire al rame di fluire gradualmente invece di forzarlo in un colpo solo.

Campionamento pre-produzione per lamiere sottili:

Inviaci lo spessore del rame e il metodo di impostazione previsto. Produrremo un piccolo lotto e lo testeremo sul materiale in fogli effettivo, non su un coupon standard. Riceverai un rapporto sulle impostazioni con la forza consigliata, il tipo di incudine e le foto della testa installata. Ciò elimina tentativi ed errori sulla tua linea.

Ispezione ottica a 10x:

Ogni lotto viene controllato per diametro, altezza e concentricità della testa. Una variazione di 0,05 mm nell'altezza della testa è visibile su una superficie in rame lucido: la rifiutiamo prima che ti raggiunga.

Finiture interne:

Stagnato, argentato, nichelato, lucido o laccato. Per i pannelli decorativi in ​​rame sottile, possiamo abbinare la finitura superficiale per ridurre al minimo il contrasto visivo.

Tracciabilità:

I certificati ASTM B152 e i rapporti di conducibilità accompagnano ogni spedizione. Condividiamo apertamente i dati di ispezione, perché le prestazioni della testa panoramica dipendono dalla geometria che non è possibile vedere ad occhio nudo.

Questo supporto a livello di applicazione è il motivo per cui i clienti di elettronica, HVAC e architettura scelgono Nuote Metals per i rivetti a testa cilindrica in rame.

Domande frequenti

Q1: I rivetti a testa cilindrica in rame possono essere utilizzati su fogli di rame più sottili di 1 mm senza causare fossette?

R: Sì, a patto di utilizzare la giusta forza di impostazione e un corpo semitubolare. L'ampia area di appoggio della testa cilindrica distribuisce la pressione di serraggio su un anello più grande, riducendo lo stress sulla lamiera sottile. Per rame inferiore a 1 mm, consigliamo: (a) rivetti semitubolari per ridurre la forza di fissaggio del 50–60%, (b) un'incudine piatta che corrisponda o superi il diametro della testa e (c) forza controllata: non utilizzare mai rivetti in acciaio. Noi di Nuote Metals possiamo fornire un lotto campione di pre-produzione e testarlo sull'esatto spessore del rame prima di impegnarti in un ordine completo.

Q2: I rivetti a testa cilindrica in rame si ossidano o si ossidano nelle applicazioni architettoniche esterne?

R: Il rame forma naturalmente una patina quando esposto all'aria e all'umidità: prima marrone, poi verde nel corso degli anni. Questa patina è protettiva e non indebolisce il rivetto. Se vuoi mantenere una finitura ramata brillante, scegli i rivetti a testa tonda laccati. Se preferisci l'aspetto patinato invecchiato, scegli naturale o lucido senza laccatura. Per gli ambienti costieri o ad alto inquinamento la patina si forma più velocemente ma rimane stabile. Nuote Metals fornisce sia finiture laccate che naturali; possiamo anche fornire opzioni stagnate o nichelate se desideri un contrasto argentato con i pannelli in rame.

Q3: I rivetti a testa piatta in rame sono adatti per la messa a terra elettrica negli involucri elettronici?

R: Sì, per gli involucri fissi. I rivetti a testa bombata in rame offrono la stessa elevata conduttività degli altri tipi di testa in rame (≥58 MS/m per C11000). L'ampia testa fornisce un'area di contatto stabile per fascette di messa a terra o supporti per PCB. Tuttavia, per gli involucri soggetti a vibrazioni, come i componenti elettronici montati su veicoli o gli armadietti di controllo industriali vicino ai motori, consigliamo invece rivetti in rame a testa tonda. La cupola più profonda resiste meglio all'allentamento delle vibrazioni. Per le custodie statiche, la testa panoramica è una scelta eccellente: basso profilo, ampio contatto e compatibile con finiture stagnate o argentate per prevenire l'accumulo di ossido sull'interfaccia di terra.
