Rivetti a testa tonda in rame

Rivetti a testa tonda in rame – Quando la conduttività deve sopravvivere alle vibrazioni e agli urti

Nella maggior parte dei collegamenti elettrici, un rivetto a testa piatta o a testa svasata funziona correttamente. Ma metti quel giunto su un motore vibrante, un raccordo marino colpito dalle onde o un nastro di messa a terra di un vagone ferroviario e le regole cambiano. La testa a basso profilo che risparmiava spazio ora diventa una responsabilità: meno materiale sul gambo, minore resistenza allo sfilamento, allentamento più rapido sotto shock.

Rivetti a testa tonda in ramerisolvere questo. In Nuote Metals combiniamo il rame di elevata purezza (C11000 o C10200) con una testa profonda e bombata che assorbe gli urti, resiste all'allentamento delle vibrazioni e mantiene la conduttività a bassa resistenza per decenni. Questo non è un rivetto in rame per uso generale. È un elemento di fissaggio progettato per i giunti elettrici e marini più difficili.

Il vero problema: terreni sciolti in apparecchiature ad alte vibrazioni

Le vibrazioni sono il killer silenzioso dei giunti elettrici. Una fascetta di messa a terra che si allenta di 0,1 mm può aumentare la resistenza, generare calore e infine guastarsi. I rivetti in rame a testa piatta standard si basano esclusivamente sulla forza di serraggio: sotto vibrazioni costanti, tale forza diminuisce.

Rivetti in rame a testa tondacambia la fisica:

• La geometria della cupola funge da ammortizzatore– l’energia dell’impatto si diffonde sulla superficie curva invece di concentrarsi nella giunzione testa-gambo.
• Più massa di materiale sul gambo– la resistenza allo sfilamento è superiore del 25–30% rispetto agli equivalenti a testa piatta.

• Tendenza all'autobloccaggio– se impostata correttamente, la testata a cupola crea un interblocco meccanico che resiste all'allentamento.

Dati sul campo:Nei test di impatto con caduta di peso, i nostri rivetti in rame a testa tonda assorbono il 35% di energia in più rispetto ai rivetti in rame a testa piatta dello stesso diametro. Nei test di vibrazione (10–2000 Hz, 10 g), mantengono la forza di serraggio 3 volte più a lungo prima di mostrare un allentamento misurabile.

Specifiche Tecniche – Rivetti Testa Tonda in Rame

Prodotto secondo gli equivalenti DIN 660 (1–8 mm) e DIN 124 (10–36 mm). Dimensioni personalizzate disponibili.

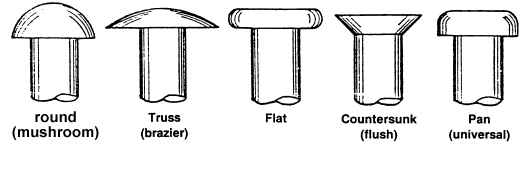

Testa tonda vs. testa piatta vs. svasata – Solo per applicazioni su rame

Questo non è un confronto generico tra le teste. È specifico per la morbidezza e la conduttività del rame.

Testa rotonda:Ideale per vibrazioni e impatti. La cupola assorbe gli urti e resiste all'allentamento. Profilo leggermente più alto. Preferito per terminali di motori, hardware marino, messa a terra di binari.

Testa piatta:Ideale per superfici a basso profilo e senza intoppi. Non è necessario lo svasatore. Ma minore resistenza agli urti, non ideale per giunti vibranti.

Svasato:Ideale per finiture a filo. Richiede foro conico. Testa più sottile = resistenza agli urti più bassa. Evitare nei giunti in rame ad alte vibrazioni.

La nostra raccomandazione:Se il giunto vibra, scegli i rivetti a testa tonda in rame di Nuote Metals. La piccola penalizzazione del profilo vale l’enorme guadagno in termini di affidabilità congiunta.

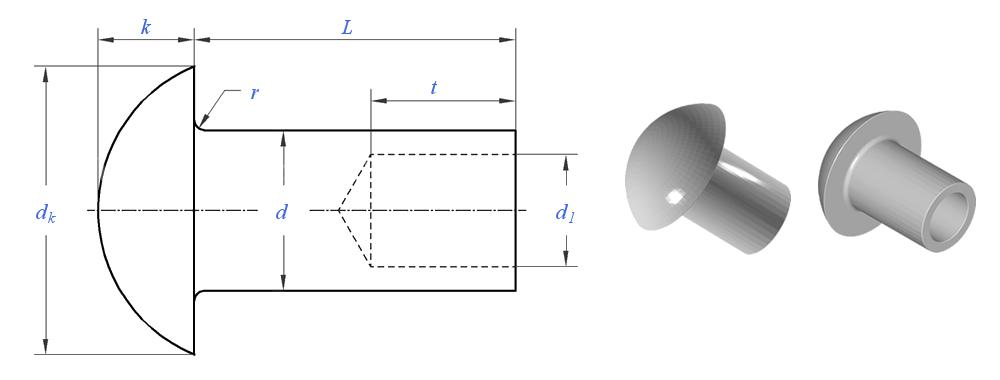

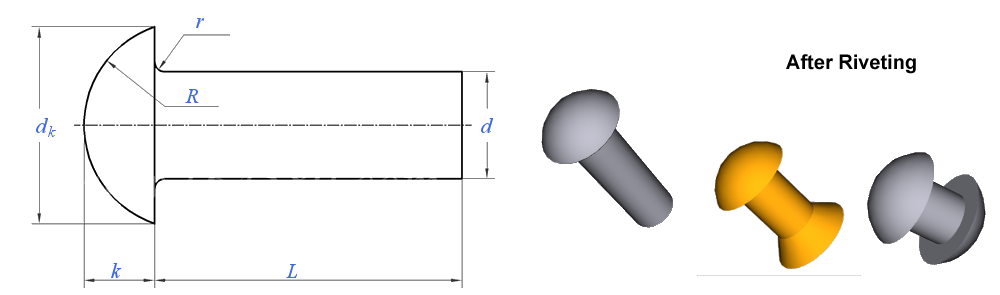

Solido o semitubolare: per giunti in rame soggetti a vibrazioni

Approfondimento chiave:Per la massima resistenza alle vibrazioni, scegli solido. Il gambo completamente riempito crea un bloccaggio meccanico più forte. Il semitubolare è più veloce da fissare ma leggermente meno resistente all'allentamento a lungo termine.

Come Nuote Metals Engineers rivetti a testa tonda in rame per impatto

La maggior parte dei fornitori di rivetti in rame si limitano a testare a freddo il filo e spedirlo. Facciamo di più, perché i rivetti in rame a testa tonda si rompono in modo diverso rispetto a quelli a testa piatta.

La sfida della formazione:

Il rame indurisce rapidamente. Quando si forma una cupola profonda, il materiale deve scorrere senza fessurarsi in corrispondenza della giunzione testa-gambo. La nostra attrezzatura utilizza:

Formatura progressiva multistadio– da tre a cinque bracciate invece di una, riducendo la concentrazione dello stress.

Superfici dello stampo lucidate– previene i micrograffi che diventano punti di inizio della fessurazione.

Ricottura controllata– ammorbidiamo il filo tra le fasi per ripristinare la duttilità.

Test di impatto che eseguiamo:

Ogni lotto di rivetti in rame a testa tonda viene testato per:

Impatto di riduzione del peso– Peso di 5 kg da 500 mm, misurazione di deformazione e fessurazione.

Affaticamento da vibrazioni– Scansione a 10–2000 Hz per 8 ore, misurazione della ritenzione del carico della pinza.

Ispezione del raccordo di testa– Ingrandimento 20x per verificare l'integrità del raggio.

Perché questo è importante per te:

Un rivetto in rame a testa tonda che si rompe sotto l'impatto danneggia l'intero circuito di messa a terra. Il nostro controllo del processo garantisce che ogni rivetto assorba gli urti anziché trasferirli al giunto.

Questa ingegneria specifica per l'applicazione è il motivo per cui Nuote Metals fornisce rivetti a testa tonda in rame a produttori di motori, appaltatori marittimi e società di segnalamento ferroviario in oltre 50 paesi.

Installazione per giunti soggetti a vibrazioni

Dimensione del foro:da d+0,05 mm a d+0,1 mm. Più stretto dell'acciaio: il rame scorre per riempire il buco.

Forza di impostazione:40–60% della forza del rivetto in acciaio. Una forza eccessiva appiattisce la cupola e riduce l'assorbimento degli urti.

Selezione dell'incudine:Utilizzare un'incudine concava adatta al raggio della cupola. Un'incudine piatta deformerà la testa e creerà aumenti di stress.

Formazione del responsabile del negozio:Per la massima resistenza alle vibrazioni, formare una testa da officina piena e arrotondata, non piatta. Il profilo arrotondato distribuisce meglio il carico.

Preparazione elettrica:Pulisci tutte le superfici con alcool isopropilico. Per collegamenti superiori a 10 A, utilizzare rivetti stagnati o argentati per prevenire la formazione di ossido.

Distanza dal bordo:≥1,5×d dal centro del foro al bordo del materiale.

Domande frequenti sui rivetti a testa tonda in rame

Q1: Perché dovrei scegliere un rivetto in rame a testa tonda invece di uno a testa piatta per la messa a terra elettrica?

R: La decisione dipende dalle vibrazioni e dall'impatto. Se il giunto di terra è fisso, come una sbarra collettrice in un pannello asciutto e stabile, un rivetto in rame a testa piatta funziona bene e consente di risparmiare spazio. Ma se il giunto è soggetto a vibrazioni (motori, generatori, vagoni ferroviari, motori marini) o urti (azione delle onde, macchinari pesanti), la testa rotonda è la scelta migliore. La testa a cupola ha il 25-30% di materiale in più sul gambo, il che aumenta la resistenza allo sfilamento. Ancora più importante, la forma a cupola assorbe gli urti invece di trasferirli all'articolazione. Nei nostri test, i rivetti in rame a testa tonda mantengono la forza di serraggio 3 volte più a lungo rispetto a quelli a testa piatta sotto lo stesso profilo di vibrazione. Nuote Metals consiglia la testa rotonda per qualsiasi applicazione di messa a terra in cui l'apparecchiatura si muove o vibra.

D2: In che modo la morbidezza del rame influisce sull'inserimento dei rivetti a testa tonda? La testa può deformarsi troppo facilmente?

R: Il rame è più morbido dell'acciaio, quindi si deforma più facilmente, ma in realtà è un vantaggio se controllato correttamente. La chiave sta nell'utilizzare la giusta forza di impostazione (40–60% di quella che utilizzeresti per l'acciaio) e un'incudine concava che corrisponda al raggio della cupola. Se si imposta eccessivamente, la cupola si appiattirà, riducendo l'assorbimento degli urti e la resistenza allo sfilamento. Se si imposta sottodimensionato, la testa del negozio non si formerà completamente e il giunto si allenterà. Noi di Nuote Metals forniamo curve di forza consigliate e specifiche dell'incudine con ogni ordine. Offriamo anche rivetti a testa tonda in rame semitubolari, che richiedono una forza ancora inferiore e sono più tolleranti in ambienti automatizzati con volumi elevati.

Q3: I rivetti a testa tonda in rame possono essere utilizzati con sbarre o pannelli in alluminio?

R: Solo in ambienti interni asciutti e, anche in questi casi, consigliamo cautela. Il rame e l'alluminio sono galvanicamente dissimili. In presenza di umidità (anche umida), il contatto diretto crea una cella galvanica che corrode l'alluminio. Per applicazioni esterne, marine o umide, non collegare i rivetti in rame direttamente all'alluminio. Se è necessario unire rame e alluminio, considerare: (a) l'utilizzo di una rondella di transizione bimetallica, (b) rivetti in rame stagnato (lo stagno riduce il potenziale galvanico) o (c) il passaggio a rivetti in alluminio per il lato in alluminio. Nuote Metals fornisce rivetti sia in rame che in alluminio: possiamo aiutarti a scegliere il materiale giusto per il tuo giunto e il tuo ambiente specifici.
