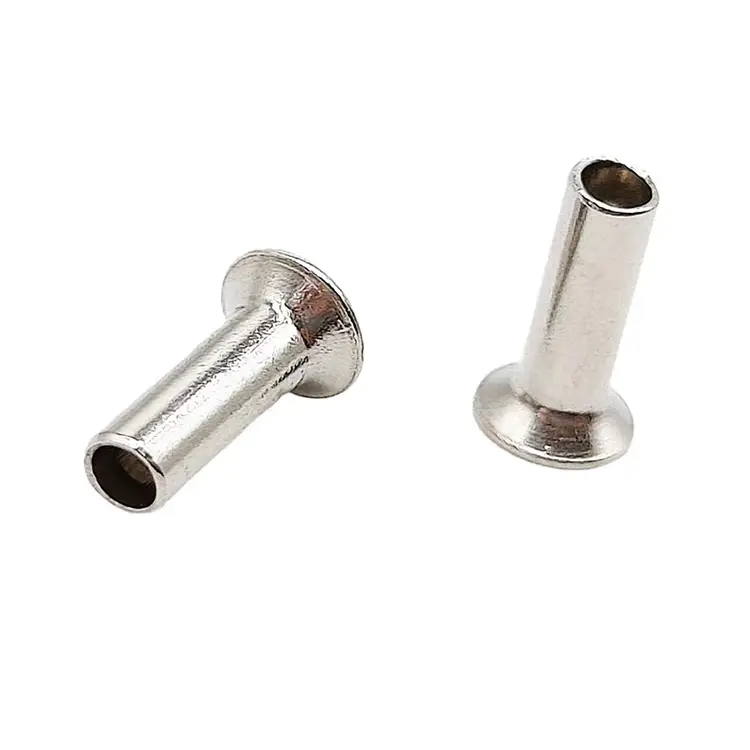

Rivetti semi tubolari a testa svasata

Quando la testa del rivetto non può sporgere sopra la superficie, ilrivetto semitubolare a testa svasataè la risposta. La testa affusolata si trova a filo o sotto la superficie del materiale, creando una finitura liscia e ininterrotta. Inoltre, la cavità semi-cava riduce la forza di fissaggio del 70% rispetto a un rivetto pieno.

Se il tuo assemblaggio ha una superficie scorrevole, una parte accoppiata o semplicemente richiede un'estetica pulita – e hai bisogno di mantenere la produzione in movimento rapidamente – questo è l'elemento di fissaggio che specifichi.

La differenza con la finitura a filo: testa svasata e testa piatta

La testa svasata richiede un passaggio aggiuntivo: praticare un foro conico prima dell'impostazione. Ma quando è richiesta una sporgenza pari a zero, vale la pena fare questo passo. Pannelli aerospaziali, involucri elettronici, finiture architettoniche e ovunque sia fondamentale una superficie liscia: è qui che vanno i rivetti a testa svasata.

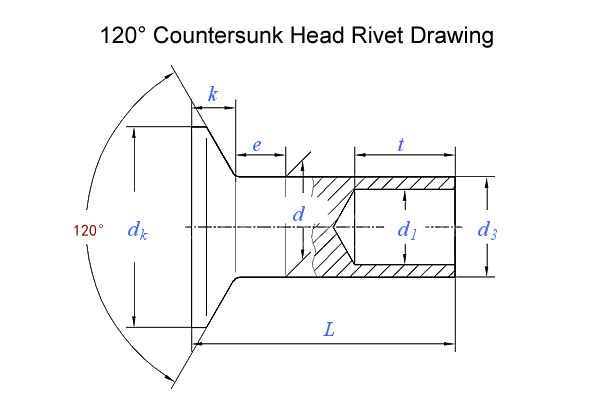

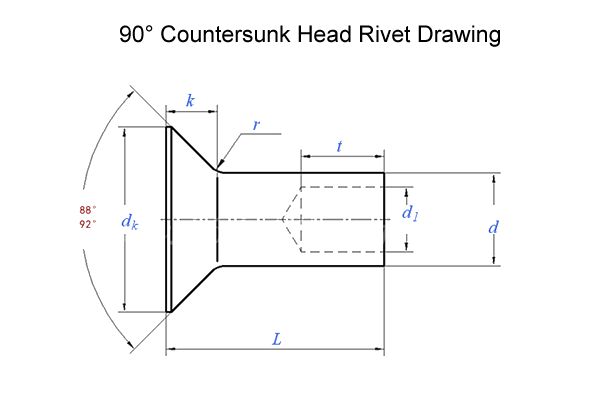

I due angoli della testa: 90° contro 120°

Abbina il tuo strumento svasatore– un rivetto da 120° in una svasatura da 90° starà orgoglioso; un rivetto da 90° in una svasatura da 120° si posizionerà troppo in profondità. Non consigliamo di mescolare gli angoli.

Semitubolare o solido: dove vince il cavo

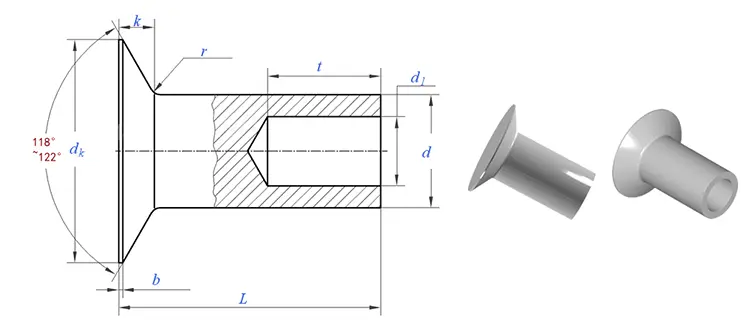

Il design semitubolare presenta una cavità poco profonda sulla coda (45–55% della lunghezza della canna). Durante l'installazione, solo la parete sottile di questa sezione cava rotola verso l'esterno per formare il clinch. Questo è fondamentalmente diverso da un rivetto solido, dove l'intero gambo deve deformarsi.

Ideale per volumi elevati, materiali sottili, superfici a filo Strutturale, massima resistenza

Una vera applicazione: il pannello di rivestimento interno per autoveicoli

Un produttore di pannelli di rivestimento interni per automobili aveva bisogno di fissare pannelli rivestiti in tessuto ai telai delle porte. I pannelli erano visibili ai passeggeri: qualsiasi elemento di fissaggio sporgente sarebbe stato inaccettabile. I rivetti a testa svasata massicci fornivano la finitura a filo ma richiedevano un'elevata forza di fissaggio che incrinava il materiale sottile del pannello.

Abbiamo fornito rivetti semitubolari a testa svasata in acciaio zincato: gambo da 4,0 mm, diametro della testa da 8,0 mm, angolo di 90°, lunghezza del cilindro da 8,0 mm. La cavità semi-cava ha ridotto la forza di posizionamento da 3,5 tonnellate a 1,0 tonnellate, eliminando le crepe nel materiale del pannello. La testa svasata a 90° era a filo con la superficie, abbinandosi all'aspetto pulito del rivestimento interno. La zincatura ha fornito protezione dalla corrosione per una durata a lungo termine.

Il cliente ha testato 1.000 rivetti su 500 pannelli di porte. Dopo 100.000 cicli di vibrazione, zero allentamenti, zero crepe. Ora ordinano i nostri rivetti a testa svasata in lotti di 250.000 pezzi all'anno.

Materiali e Finiture – Cosa Offriamo

Nuote Metals produce rivetti semitubolari a testa svasata in molteplici famiglie di materiali:

Finiture standard:Zincato, nichelato, passivato, laccato, anticato, liscio.

Standard e dimensioni disponibili

Li produciamo secondo molteplici standard internazionali:

Cosa abbiamo bisogno da te:

• Diametro del gambo– Da 1,5 mm a 8,0 mm (disponibile su misura fino a 10 mm)
• Angolo della testa– 90° (standard) o 120° (per GB/T 874)
• Lunghezza della canna –calcoliamo dallo spessore della pila di materiale
• Diametro della testa –abbinato al tuo utensile svasatore
• Materiale– acciaio, acciaio inossidabile, ottone, rame o alluminio
• Fine– zincati, passivati, nichelati, laccati, anticati, ecc.

Regola di lunghezza per rivetti semitubolari:Lunghezza canna = spessore della pila di materiale + 1,5–2,0 mm.

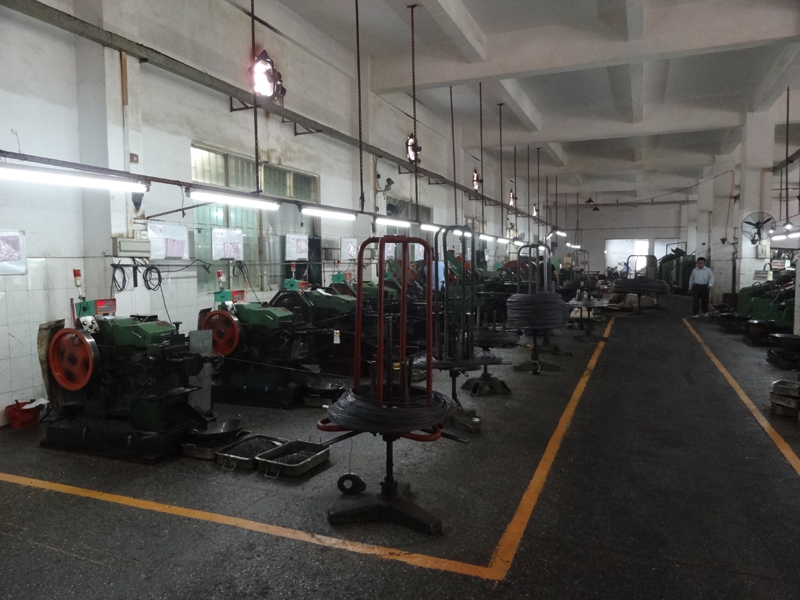

Dalla materia prima al rivetto finito: come li produciamo

I rivetti semitubolari a testa svasata sono prodotti mediante ricalcatura a freddo. La testa conica richiede matrici rettificate di precisione per ottenere l'esatto angolo della testa.

1. Approvvigionamento materiale – Filo certificato da stabilimenti approvati. Ogni bobina viene fornita con un certificato di prova del mulino e un numero di colata.

2. Ispezione del materiale in entrata – Verifica del diametro (±0,02 mm), della durezza e della composizione del materiale. Lo spettrometro conferma il grado. Il materiale non conforme alle specifiche viene rifiutato.

3. Impostazione dell'attrezzatura – Matrici in metallo duro ispezionate e impostate per il profilo della testa svasata e la cavità semitubolare. Angolo della matrice adattato alle vostre specifiche (90° o 120°).

4. Ispezione del primo articolo: 10 rivetti misurati con comparatore ottico. Verifica dell'angolo della testa, del diametro della testa, dell'altezza della testa, del diametro del gambo, della lunghezza della canna e della profondità della cavità. Tolleranza dell'angolo della testa: ±1°.

5. Produzione in serie – Controlli in-process: 5 rivetti ogni 500 pezzi. Ogni deriva ferma la stampa.

6. Ispezione durante il processo – Ogni 2.000 pezzi, inserire 3 rivetti nel materiale campione con una svasatura preforata. Ispezione della clinciatura e dell'adattamento a filo.

7. Placcatura o rivestimento – Applicato come specificato.

8. Ispezione finale in uscita – smistamento ottico al 100%. Campione AQL verificato manualmente. Rilasciato rapporto dimensionale, certificato dei materiali e certificato di conformità.

Le nostre certificazioni – Prova di qualità

Manteniamo la completa tracciabilità e la documentazione di qualità per ogni lotto:

• ISO 9001:2015 – Sistema di gestione della qualità certificato
• Conformità RoHS – Verificata mediante test di terze parti SGS
• Conformità REACH – Attuale dichiarazione SVHC
• Rapporti di prova SGS – Disponibili su richiesta per lotti specifici

Certificati dei materiali – Certificati di prova dello stabilimento tracciabili alla bobina originale

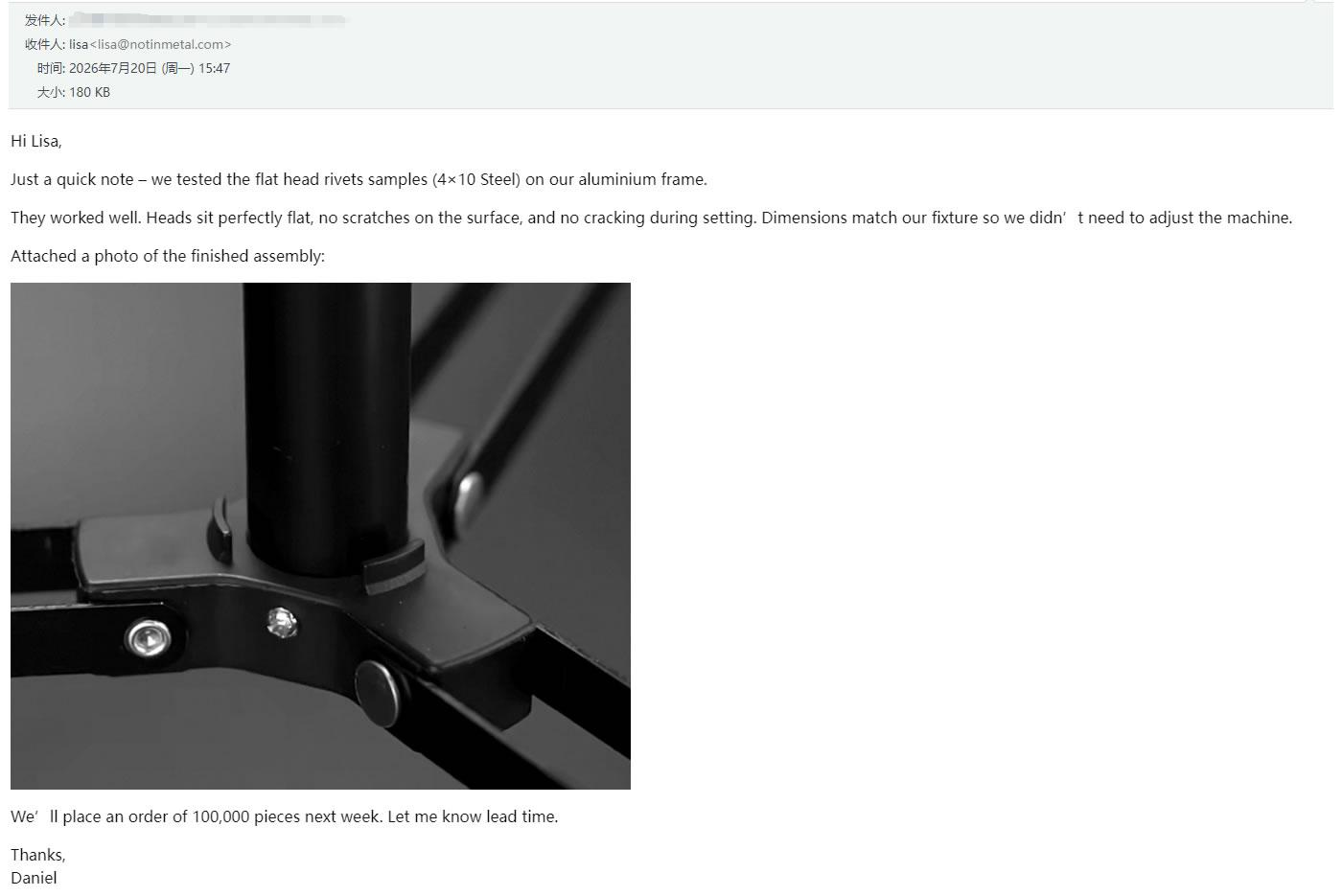

Cosa dicono i nostri clienti: feedback reali

Lasciamo che i nostri clienti parlino per noi. Le immagini sopra mostrano feedback reali da parte dei produttori che hanno utilizzato i nostri rivetti semitubolari a testa svasata nelle loro linee di produzione: dai fornitori di interni automobilistici ai produttori di elettronica fino ai costruttori di componenti aerospaziali.

Tornano da noi per gli stessi motivi:

• Protrusione nulla– Le teste svasate sono a filo, senza intoppi, senza interferenze
• Impostazione a bassa forza– Il design semi-cavo previene danni materiali
• Qualità costante –Ogni lotto soddisfa i loro requisiti dimensionali e prestazionali
• Consegna affidabile– I campioni vengono spediti in 5–7 giorni, produzione nei tempi previsti

Tre domande a cui rispondiamo spesso

D: "Posso ottenere campioni prima di ordinare quantità di produzione?"

R: Sì, offriamo campioni per tutti i nostri prodotti. Per le specifiche standard esistenti, i campioni vengono forniti gratuitamente: pagherai solo il costo di spedizione. Per dimensioni personalizzate o strumenti personalizzati, la disponibilità del campione e i tempi di consegna dipendono dai requisiti specifici. Contatta il nostro team di vendita con il tuo disegno o specifica e ti consiglieranno sul costo del campione e sui tempi di consegna.

D: "Devo scegliere rivetti semitubolari a testa svasata a 90° o 120°?"

R: Scegli l'angolo che corrisponde al tuo strumento svasatore esistente. 90° è lo standard per la maggior parte delle applicazioni generiche: mobili, elettronica, settore automobilistico e lavori industriali generali. 120° per GB/T 874 viene utilizzato per applicazioni specializzate in cui è necessaria una svasatura meno profonda, spesso in materiali più spessi o assemblaggi per carichi pesanti. Se non sei sicuro, 90° è compatibile con la stragrande maggioranza delle punte svasatori standard. Se ci invii un campione del tuo utensile svasatore, possiamo verificarne la corrispondenza prima della produzione.

D: "Come faccio a selezionare la lunghezza corretta del cilindro per un rivetto semitubolare a testa svasata?"

R: Selezionare una canna di circa 1,5–2,0 mm più lunga dello spessore totale della pila di materiale. Ad esempio, se stai unendo due fogli da 2 mm (totale 4 mm), scegli una lunghezza del cilindro di 5,5–6,0 mm. Questa lunghezza extra fornisce materiale sufficiente affinché la sezione cava possa rotolare verso l'esterno e formare un clinch sicuro senza toccare il fondo. Se la canna è troppo corta, il clinch sarà debole. Troppo lungo e la canna potrebbe accartocciarsi. La testa è a filo, quindi la profondità della svasatura è inclusa nella misurazione della pila di materiale. Inviaci lo spessore della pila di materiale e ti consiglieremo la lunghezza esatta.
