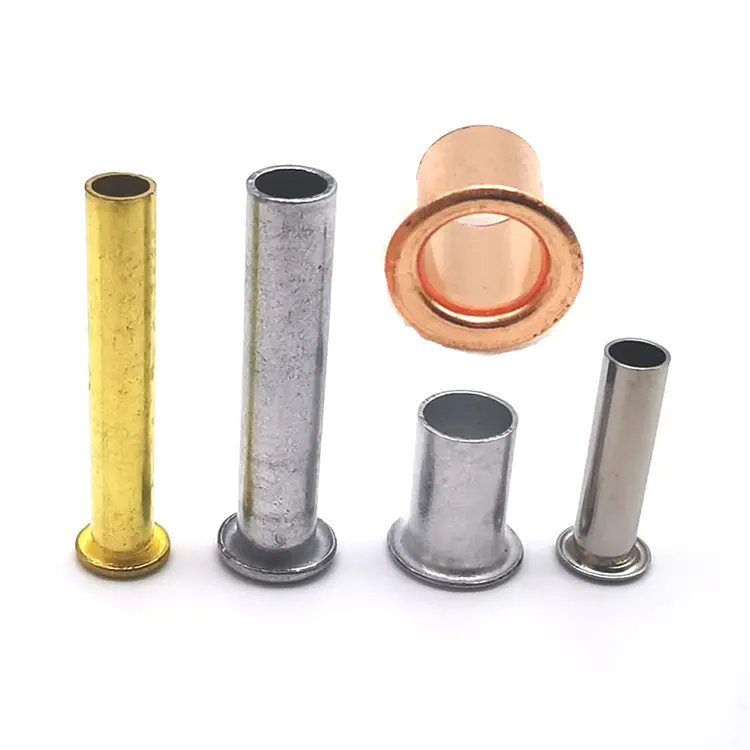

Rivetti DIN 7340

Nuote Metals è un produttore cinese diRivetti DIN 7340, producendo sia la variante Shape A (testa piatta) che Shape B (testa rotonda). Con oltre 10 anni di esperienza nella produzione di rivetti tubolari, comprendiamo la precisione dimensionale richiesta da questo standard. Disponibili in acciaio al carbonio, acciaio inossidabile, ottone, rame e alluminio, con diametri da 1 mm a 10 mm. Certificato ISO 9001. Campioni gratuiti disponibili. Contattaci oggi.

Cosa sono i rivetti DIN 7340?

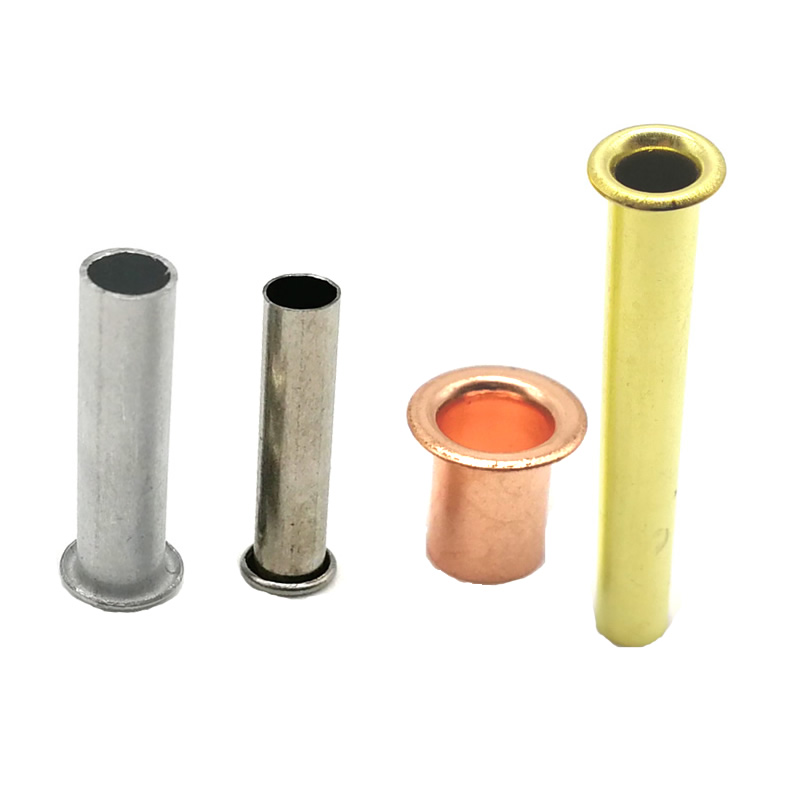

Sono rivetti tubolari (cavi) prodotti tagliando pezzi di tubo metallico, quindi formando una testa su un'estremità. A differenza dei rivetti cavi imbutiti, che hanno un contorno interno affusolato, i rivetti tubolari DIN 7340 hanno un contorno interno ed esterno cilindrico: una distinzione fondamentale che influisce sul modo in cui si fissano e si comportano durante l'assemblaggio.

Lo standard, gestito dal German Fasteners Standards Committee (FMV), specifica dimensioni, masse e condizioni tecniche di consegna per due forme di testa distinte:

La versione attuale èDIN 7340:2011-03,che sostituisce l'edizione del 1993.

Come leggere la designazione di un rivetto DIN 7340

Una designazione completa del rivetto DIN 7340 segue un formato specifico che codifica tutte le dimensioni critiche. Ecco un esempio dalla norma:

RN A 3×0,3×20 DIN 7340 Cu

Questa convenzione di denominazione garantisce che ogni rivetto DIN 7340 sia completamente specificato e tracciabile rispetto allo standard.

Materiali e Finiture per Loro

I rivetti DIN 7340 possono essere realizzati con più materiali. Nuote Metals offre le seguenti opzioni:

Finiture standard:Zincato, nichelato, passivato, laccato, anticato, liscio.

La norma DIN 7340 non limita i materiali a queste opzioni: lo standard comprende acciaio, acciaio inossidabile, rame, ottone e alluminio.

Gamma dimensionale: cosa copre la norma DIN 7340

La norma riguarda rivetti DIN 7340 con diametri nominali da 1 mm a 10 mm. Lo spessore e la lunghezza della parete sono specificati per applicazione.

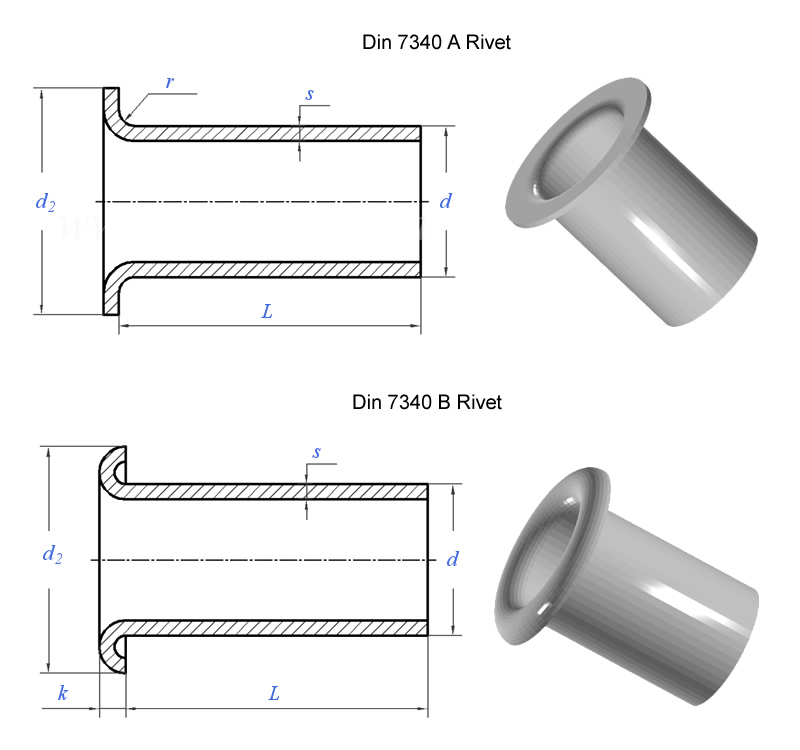

Forma A (testa piatta) – Dimensioni tipiche

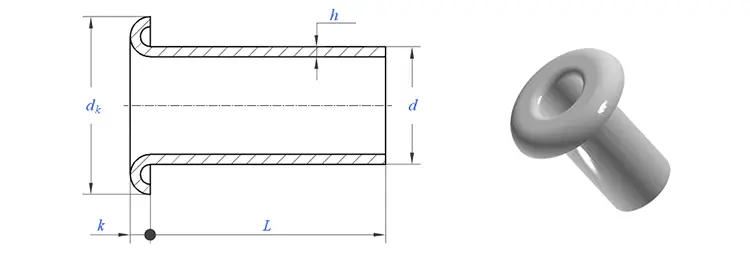

Forma B (testa rotonda) – Dimensioni tipiche

Su richiesta sono disponibili lunghezze e spessori personalizzati.Nuote Metals può produrre rivetti DIN 7340 secondo le vostre esatte specifiche.

Rivetti cavi DIN 7340 vs. rivetti cavi imbutiti: la differenza

Questa distinzione è importante. Un rivetto DIN 7340 viene tagliato da un tubo – i contorni interno ed esterno sono cilindrici. Un rivetto cavo imbutito in profondità (spesso chiamato occhiello) inizia come lamiera e viene progressivamente modellato, ottenendo un contorno interno affusolato.

Se la tua applicazione richiede un diametro interno uniforme – per cablaggi, allacciature o perni precisi – i rivetti DIN 7340 sono la scelta giusta.

Una vera applicazione: staffa di montaggio per dispositivi elettronici in plastica

Un produttore di elettronica di consumo aveva bisogno di montare una staffa di plastica su uno chassis di metallo all'interno di un dispositivo domestico intelligente. La staffa di plastica sorreggeva un circuito stampato e doveva essere fissata in modo permanente senza rompere la plastica o aggiungere peso inutile. Il team di ingegneri aveva specificato rivetti DIN 7340 per questo assemblaggio: forma A (testa piatta), alluminio, diametro 3 mm, spessore parete 0,3 mm, lunghezza 6 mm.

La testa piatta era fondamentale: la staffa aveva uno spazio limitato e una testa rotonda avrebbe interferito con il posizionamento della tavola. Il materiale in alluminio ha mantenuto leggero l'insieme, il che era importante per il dispositivo portatile. E il design tubolare si fissa con una forza minima, prevenendo crepe da stress nella plastica.

Abbiamo fornito 5052 rivetti in alluminio DIN 7340 – gambo da 3,0 mm, testa piatta da 4,5 mm, spessore parete 0,3 mm, lunghezza 6,0 mm, finitura liscia. Il contorno interno cilindrico ha mantenuto uno spessore di parete costante per una svasatura affidabile. La testa piatta si trovava perfettamente nello spazio ristretto. Il cliente ha testato 1.000 rivetti su 500 staffe. Dopo i test sui cicli termici e sulle vibrazioni, zero guasti. Ora ordinano i nostri rivetti tubolari in lotti di 200.000 pezzi all'anno.

Come li produciamo: taglio tubi + intestazione

I rivetti DIN 7340 sono realizzati da tubolare tagliato a misura con una testa formata su un'estremità. Questo è il metodo specificato dalla norma.

1. Approvvigionamento di scorte di tubi– Stock di tubi certificati provenienti da stabilimenti approvati: acciaio, inossidabile, ottone, rame o alluminio. Ogni lotto viene fornito con un certificato di prova del mulino e un numero di colata.

2. Ispezione in entrata– Il materiale del tubo è stato controllato per il diametro esterno (±0,02 mm), lo spessore della parete e la composizione del materiale. Lo spettrometro conferma il grado. Il materiale non conforme alle specifiche viene rifiutato.

3. Taglio del tubo –Il tubo viene tagliato alla precisa lunghezza del pezzo grezzo. Ogni pezzo grezzo diventa un rivetto DIN 7340.

4. Intestazione– Il tubo grezzo tagliato viene inserito in una pressa per intestatura. Una matrice in metallo duro forma la testa – Forma A (piatta) o Forma B (tonda) – su un'estremità. Le matrici lucidate prevengono i segni sulla superficie.

5. Rifilatura– La bava attorno al bordo della testa viene rimossa.

6. Caduta– Le microbave vengono eliminate.

7. Placcatura o rivestimento –Applicato come richiesto.

8. Ispezione finale –Selezione ottica al 100%. Campione AQL verificato manualmente.

Termine d'esecuzione del campione:5–7 giorni standard; lavorazione personalizzata: 15–20 giorni.

Un rivetto, otto controlli: come garantiamo la conformità alla norma DIN 7340

Ogni lotto di rivetti DIN 7340 passa attraverso otto porte di qualità:

Controllo diametro materia prima– Micrometro laser (±0,02 mm). Qualsiasi bobina al di fuori dell'intervallo viene respinta.

Controllo della composizione delle materie prime– Verifica spettrometrica del grado.

Controllo dell'aspetto del primo articolo– I primi 10 rivetti ispezionati sotto ingrandimento per individuare crepe, sbavature, difetti.

Controllo dimensionale primo articolo– Diametro interno, diametro esterno, diametro della testa, altezza della testa, spessore della parete e lunghezza verificati sul comparatore ottico rispetto alle specifiche DIN 7340.

Controlli in itinere– 5 rivetti ogni 500 pezzi. Ogni deriva ferma la stampa.

Impostazione di prova (svasatura di prova)– Ogni 2.000 pezzi inserire 3 rivetti nel materiale campione. Clinch ispezionato per simmetria e crepe.

Test in nebbia salina (se richiesto)– Test ASTM B117. Certificato rilasciato con lotto.

Ispezione finale in uscita– Selezione ottica al 100%. Campione AQL verificato manualmente. Documentazione completa rilasciata.

Cosa dicono i nostri clienti: feedback reali

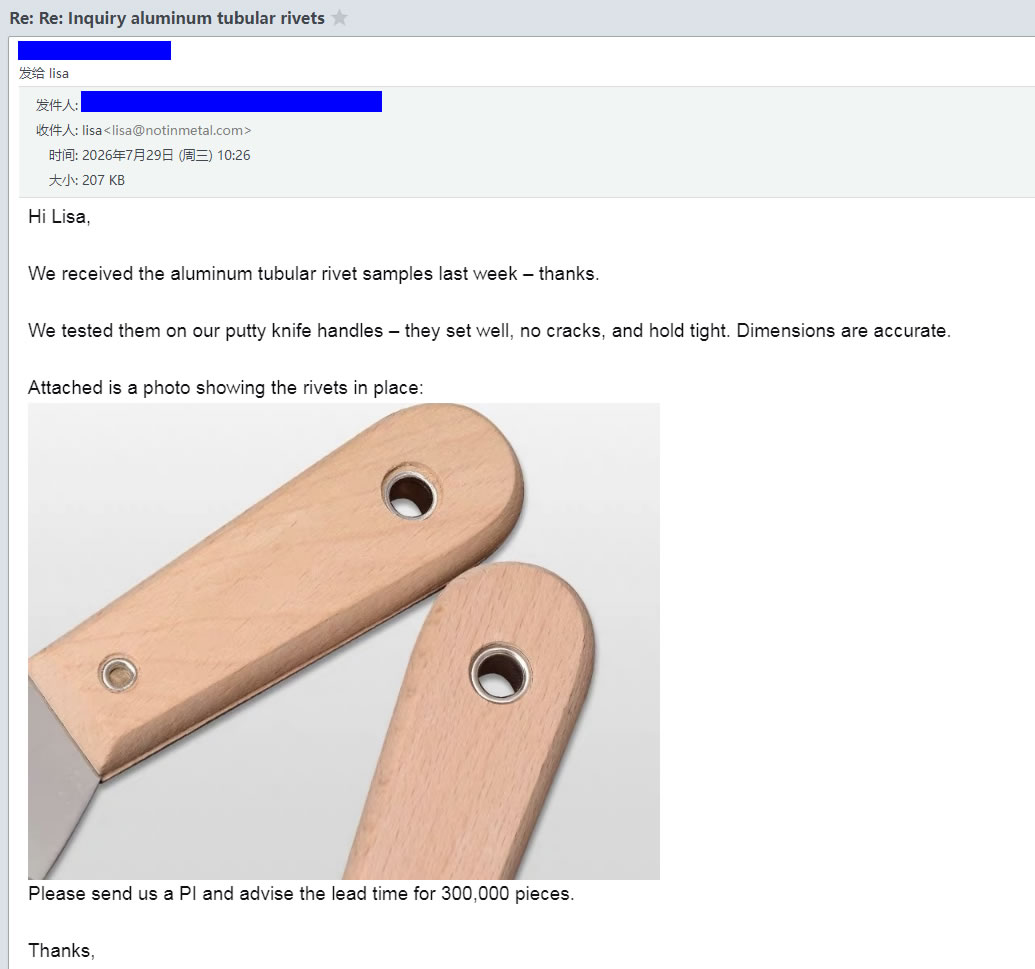

Lasciamo che i nostri clienti parlino per noi. Le immagini sopra mostrano feedback reali dei produttori che hanno utilizzato i nostri rivetti DIN 7340 nelle loro linee di produzione, dai costruttori di elettronica ai fornitori automobilistici fino ai produttori di mobili.

Tornano da noi per gli stessi motivi:

• Conformità agli standard– Ogni rivetto soddisfa i requisiti dimensionali della norma DIN 7340
• Foro cilindrico coerente– Diametro interno uniforme per un assemblaggio affidabile
• Vestibilità precisa– Abbinato alle specifiche del disegno
• Consegna affidabile– I campioni vengono spediti in 5–7 giorni, produzione nei tempi previsti

Tre domande a cui rispondiamo spesso

D: "Posso ottenere campioni prima di ordinare quantità di produzione?"

R: Sì, offriamo campioni per tutti i nostri prodotti. Per le specifiche standard esistenti, i campioni vengono forniti gratuitamente: pagherai solo il costo di spedizione. Per dimensioni personalizzate o strumenti personalizzati, la disponibilità del campione e i tempi di consegna dipendono dai requisiti specifici. Contatta il nostro team di vendita con il tuo disegno o specifica e ti consiglieranno sul costo del campione e sui tempi di consegna.

D: "Qual è la differenza tra i rivetti DIN 7340 Forma A e Forma B?"

R: La forma A ha una testa piatta, una testa a basso profilo che si trova quasi a filo con la superficie. È ideale per assemblaggi con spazio limitato in cui una testa sporgente interferirebbe con le parti accoppiate. La forma B ha una testa rotonda, una testa più alta e a cupola che fornisce la massima resistenza della testa ed è la scelta più comune per gli assemblaggi di uso generale. Entrambi i tipi sono completamente specificati nella norma DIN 7340.

D: "Come posso specificare correttamente un rivetto DIN 7340 sul mio disegno?"

R: Utilizzare il formato di designazione standard: RN [Forma] [d₁] × [s] × [l] DIN 7340 [Materiale] – dove d₁ è il diametro nominale dell'albero, s è lo spessore della parete e l è la lunghezza nominale. Ad esempio: RN A 4 × 0,4 × 12 DIN 7340 Cu specifica un rivetto in rame, forma A (testa piatta), diametro 4 mm, spessore parete 0,4 mm, lunghezza 12 mm. Se non sei sicuro di qualsiasi dimensione, inviaci lo spessore della pila di assemblaggio: ti consiglieremo la specifica corretta.
