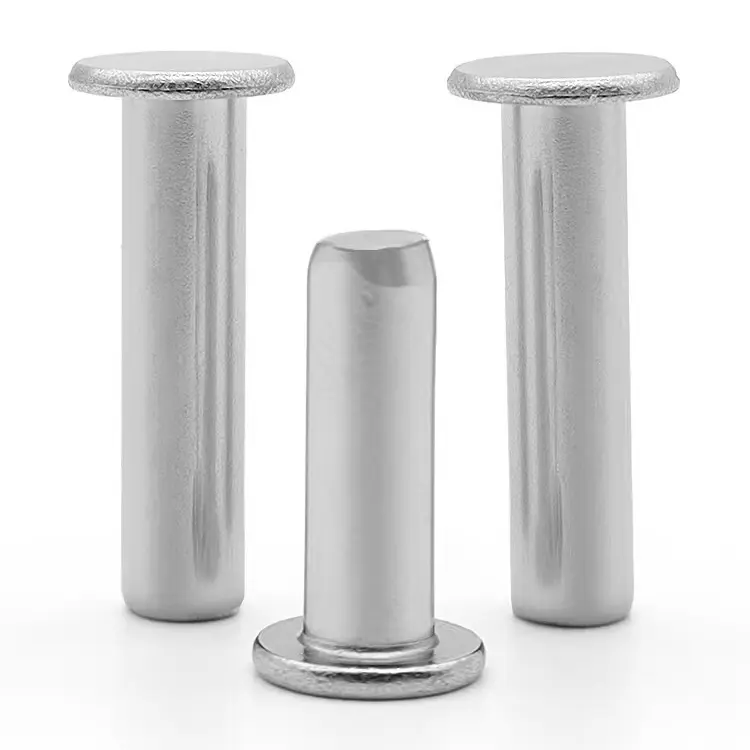

Rivetti solidi a testa piatta

I rivetti solidi a testa piatta risolvono un problema che ogni progettista deve affrontare: come ottenere la massima forza di tenuta in uno spazio limitato. La testa piatta è posizionata più in basso rispetto a qualsiasi altro rivetto solido non svasato, in genere il 15–25% del diametro del gambo in altezza della testa. Per un rivetto da 5 mm, la sporgenza è di soli 0,8–1,2 mm sopra la superficie.

Non si tratta di un rivetto semitubolare con resistenza ridotta. Si tratta di un rivetto solido – diametro completo del gambo, massima resistenza al taglio e alla trazione – con una testa che scompare nel tuo assemblaggio. Quando hai bisogno di robustezza e gioco nello stesso dispositivo di fissaggio, questa è la risposta.

La differenza della testa piatta: la forza che si adatta

La testa piatta non è solo una forma. È una soluzione a un vincolo di progettazione specifico.

• Profilo più basso: 15–25% del diametro del gambo nell'altezza della testa; inferiori alle teste rotonde, ovali o a traliccio
• Nessuna preparazione speciale del foro – Solo foro dritto; non è necessaria alcuna svasatura
• Massima resistenza: la struttura solida offre una resistenza al taglio e alla trazione del 100%.
• Spazio scorrevole – Sufficientemente basso per liberare meccanismi scorrevoli, gruppi impilabili e involucri stretti

Solido è la costruzione del rivetto più resistente. A differenza dei rivetti semitubolari che si basano su pareti sottili che rotolano verso l'esterno, i rivetti solidi utilizzano l'intero diametro del gambo per formare la ribaditura.

Cinque materiali: scegli quello che si adatta al tuo assemblaggio

Una sola applicazione: cerniera per gamba del treppiede della fotocamera

Un produttore di treppiedi per fotocamere professionali aveva bisogno di un rivetto per il gruppo cerniera della gamba. Le sezioni della gamba si infilano e si piegano: qualsiasi testa del rivetto sporgente raschierebbe contro il tubo interno della gamba durante l'estensione e la retrazione. I rivetti semitubolari originali fornivano un gioco ridotto ma non avevano la forza necessaria per mantenere la forza di serraggio in caso di uso ripetuto. Il cliente necessitava di una robustezza totale e solida con un profilo quasi a filo.

Nuote Metals ha fornito rivetti solidi a testa piatta in acciaio inossidabile 304 - gambo da 4,0 mm, testa piatta da 8,0 mm, lunghezza totale 12,0 mm, finitura passivata. La testa piatta si trovava a soli 0,8 mm sopra la superficie, abbastanza bassa da liberare completamente il tubo interno della gamba. La solida struttura fornisce una forza di serraggio permanente che non si allenta durante migliaia di cicli di estensione. L'acciaio inossidabile 304 ha fornito resistenza alla corrosione contro il sudore e le condizioni esterne.

Il cliente ha testato i rivetti su 500 treppiedi. Dopo 10.000 cicli di estensione-ritrazione e un anno di utilizzo sul campo, zero allentamenti, zero graffi, zero ruggine. Da allora il cliente ha utilizzato oltre 500.000 rivetti solidi a testa piatta su tutta la sua linea di treppiedi.

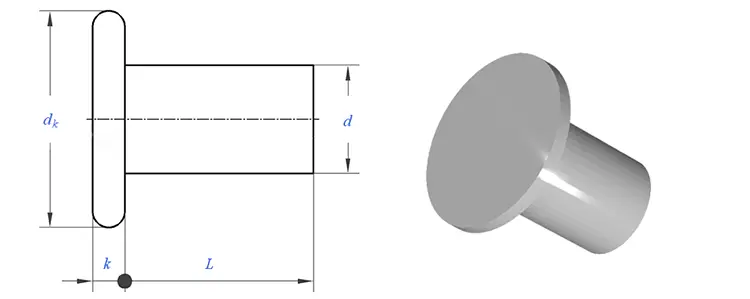

Dimensioni personalizzate: costruite secondo le vostre specifiche

Produciamo rivetti solidi a testa piatta secondo le vostre esatte specifiche. Sono disponibili diametri del gambo da 0,8 mm a 8,0 mm, con lunghezze complessive personalizzate in base allo spessore della pila di materiale.

Cosa abbiamo bisogno da te:

• Diametro del gambo: da 0,8 mm a 8,0 mm
• Diametro della testa: piatto, adatto alle vostre esigenze di progettazione
• Lunghezza totale – o spessore totale della pila di materiale
• Materiale: acciaio, acciaio inossidabile, ottone, rame o alluminio
• Finitura: zinco, passivato, laccato, anodizzato o liscio

Dimensioni standard disponibili a magazzino: nessun costo per l'attrezzatura per le specifiche esistenti. I diametri della testa personalizzati e le geometrie speciali possono richiedere attrezzature; ti consiglieremo in fase di preventivo.

Come produciamo rivetti solidi a testa piatta – Intestazione a freddo di precisione

Le teste piatte sono più difficili da formare rispetto alle teste rotonde. Il metallo tende a raggrinzirsi nel passaggio netto dal gambo alla testa. Il nostro processo di deformazione a freddo lo impedisce, garantendo ogni volta una perfetta planarità.

Il processo in sequenza:

• Trafilatura del filo: la materia prima viene trafilata esattamente al diametro del gambo con una tolleranza di ±0,02 mm. Ciò garantisce che ogni rivetto si adatti perfettamente al tuo foro.
• Deformazione a freddo – Un processo di formatura in più fasi crea la testa piatta. La differenza fondamentale rispetto ad altri stili di testa: una fase di coniatura compatta la testa fino allo spessore finale, eliminando le rughe e garantendo una planarità entro ±0,05 mm. Questo è fondamentale per i gruppi con gioco ridotto.
• Rifilatura – La sbavatura attorno al bordo della testa viene rimossa. Il risultato è una parte pulita e priva di bave che aderisce perfettamente al materiale.
• Burattatura: le microbave vengono eliminate, preparando la superficie per la placcatura o il rivestimento.
• Placcatura o rivestimento – Applicato come specificato (zinco, passivazione, lacca, anodizzato o liscio).

Perché le nostre teste piatte rimangono piatte:

• La fase di coniatura non è facoltativa: è integrata nel processo
• Le fustelle sono lucidate per evitare che si attacchino e segni sulla superficie
• Di ogni lotto viene controllata la planarità della testa, non solo il diametro

Controllo qualità: cosa controlliamo e perché:

Dove vengono utilizzati rivetti solidi a testa piatta

I rivetti pieni a testa piatta sono la scelta preferita per assemblaggi a basso profilo e ad alta resistenza:

• Treppiedi per fotocamere – Cerniere delle gambe, meccanismi di estensione, giunti pieghevoli
• Arredi da esterno – Strutture pieghevoli, sedie e tavoli impilabili
• Settore automobilistico: finiture interne, gruppi di pannelli con vincoli di spazio
• Attrezzature mediche – Superfici critiche dal punto di vista igienico, prevenzione degli intoppi dei guanti
• Attrezzature industriali – Pannelli di controllo, protezioni macchine, componenti scorrevoli
• Involucri elettronici – Gruppi telaio a spazio ridotto
• Aerospaziale – Pannelli interni, componenti di sedili
• Bagagli – Binari per maniglie, meccanismi di scorrimento

Clienti globali, qualità comprovata

Collaboriamo con produttori in Nord America, Europa e Asia, dai marchi di apparecchiature fotografiche ai fornitori automobilistici fino ai produttori di dispositivi medici. Le immagini sopra mostrano alcuni dei nostri stimati partner che visitano la nostra struttura, collaborano a progetti personalizzati e condividono le loro esperienze con i rivetti solidi a testa piatta.

Non facciamo affidamento su affermazioni. Ogni spedizione include una documentazione completa e tracciabile:

• Certificato di prova del mulino – Composizione chimica e proprietà tensili
• Rapporto di ispezione dimensionale – Valori misurati effettivi dal lotto
• Certificato di placcatura – Verifica dello spessore (se applicabile)
• Certificato di conformità: firmato, tracciabile in batch

Manteniamo inoltre:

• ISO 9001:2015 – Sistema di gestione della qualità certificato
• Conformità RoHS – Verificata mediante test SGS
• Conformità REACH – Attuale dichiarazione SVHC

Tre domande a cui rispondiamo spesso

Q1: Qual è la differenza tra un rivetto pieno a testa piatta e un rivetto semitubolare a testa piatta?

R: La differenza è il design della coda. Un rivetto solido a testa piatta è completamente solido: l'intero gambo si deforma durante l'installazione, fornendo la massima resistenza a taglio e trazione. Un rivetto semitubolare a testa piatta ha una cavità cava sulla coda, che riduce la forza di fissaggio del 70% ma offre l'80–90% di resistenza solida. Entrambi hanno la stessa testa a basso profilo. Scegli il solido per assemblaggi strutturali, portanti e permanenti dove è richiesta la massima resistenza. Scegli il semitubolare per la produzione di volumi elevati in cui la velocità di installazione è fondamentale e i carichi sono moderati. Per la custodia del treppiede di cui sopra, il solido è stata la scelta giusta perché il cliente necessitava di una forza di serraggio permanente in un gruppo in movimento.

Q2: Quali materiali sono disponibili per i rivetti solidi a testa piatta?

R: Produciamo rivetti solidi a testa piatta in cinque famiglie di materiali:

• Acciaio a basso tenore di carbonio: il più resistente ed economico, zincato o nichelato
• Acciaio inossidabile (304/316) – Resistenza permanente alla corrosione, passivato di serie
• Ottone (C2680) – Conduttività, non magnetico, decorativo
• Rame – Massima conduttività elettrica/termica
• Alluminio (5052/5056): il più leggero, non magnetico

Come selezionoct la lunghezza complessiva corretta per un rivetto solido a testa piatta?

R: Selezionare una lunghezza che lasci 1,2–1,5 volte il diametro del gambo sporgente oltre la pila di materiale dopo l'inserimento. Ad esempio, se stai unendo due fogli da 2 mm (totale 4 mm) con un gambo da 5 mm, avrai bisogno di 1,2 × 5 mm = 6 mm di gambo sporgente. Lunghezza totale = 4 mm (pila) + 6 mm (sporgenza) = 10 mm. Questo materiale sporgente forma la seconda testa durante l'indurimento. Inviaci lo spessore della pila di materiale e ti consiglieremo la lunghezza esatta.

Cosa garantiamo su ogni rivetto solido a testa piatta

Non vendiamo solo rivetti. Garantiamo:

• Forza– la resistenza al taglio soddisfa o supera le vostre specifiche
• Adatto– diametro del gambo entro ±0,05 mm rispetto alle vostre specifiche
• Profilo– altezza della testa entro ±0,05 mm per gruppi con gioco ridotto
• Materiale– composizione verificata mediante spettrometro su ogni bobina
• clinch– testato sul vostro materiale prima della spedizione
• Consegna– 5–7 giorni per le taglie standard, 10–12 giorni per quelle personalizzate

Se un rivetto nella spedizione non soddisfa questi standard, collaboreremo con te per risolvere tempestivamente il problema, tramite sostituzione, rilavorazione o adeguamento del processo.
