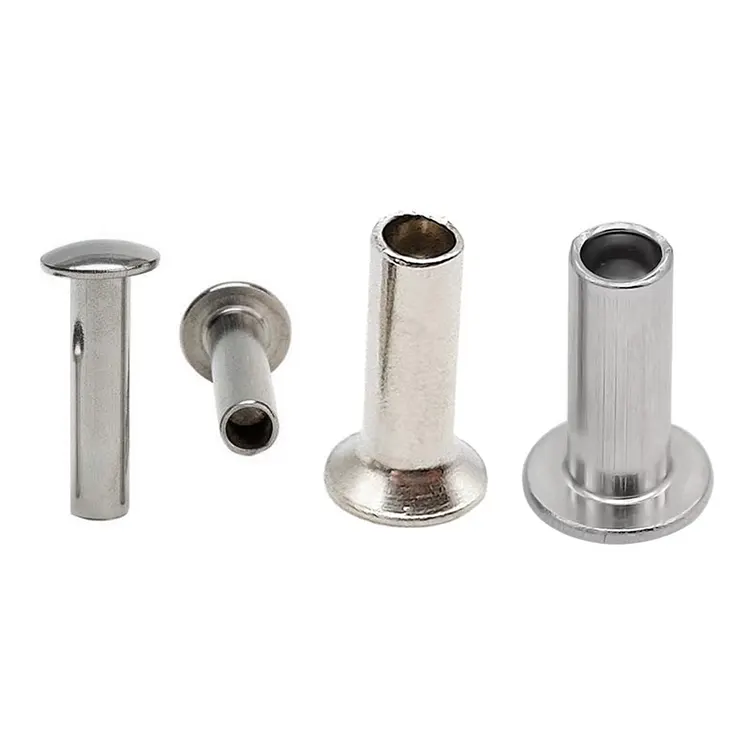

Rivetti semitubolari

Rivetti semitubolarisono ciò che specifichi quando hai bisogno della resistenza di un rivetto solido ma la tua linea di produzione non può permettersi le presse pesanti, i cicli lenti e le forze di fissaggio elevate richieste dai rivetti solidi. Il design semitubolare, ovvero una cavità poco profonda all'estremità della coda, in genere pari al 45-55% della lunghezza della canna, fa sì che solo la parete sottile della sezione cava rotoli verso l'esterno durante l'installazione. Il risultato: assemblaggio più veloce, utensili più leggeri e una clinciatura costante ogni volta.

Quando la catena di montaggio corre a velocità elevata e le giunture devono ancora resistere, i rivetti semitubolari funzionano.

Mezzo tubolare, solido o completamente tubolare: scegliere il design giusto

La caratteristica distintiva di un rivetto semitubolare è la cavità poco profonda all'estremità della coda, in genere pari al 45–55% della lunghezza della canna. Durante l'installazione, solo la parete sottile di questa sezione cava rotola verso l'esterno per formare il clinch. Questo è fondamentalmente diverso da un rivetto solido (completamente solido) e da un rivetto tubolare completo (completamente cavo).

Per la maggior parte delle applicazioni industriali, di arredamento, automobilistiche e di ferramenta, il rivetto semitubolare offre il miglior equilibrio tra resistenza ed efficienza produttiva.

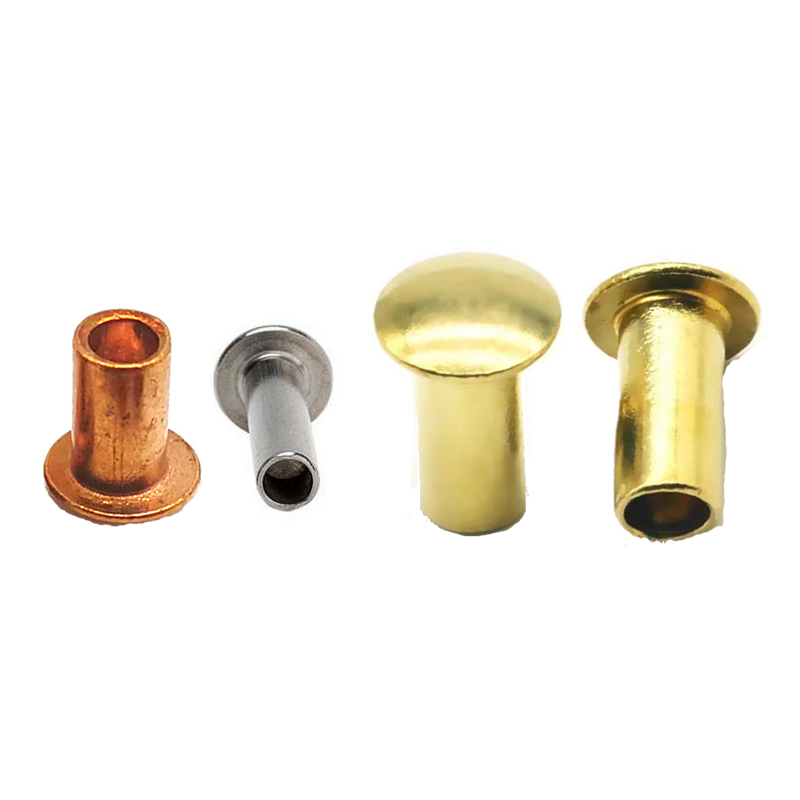

Materiali e stili della testa: cosa offriamo

Sono disponibili in cinque famiglie di materiali e otto stili di testa per soddisfare i requisiti dell'applicazione.

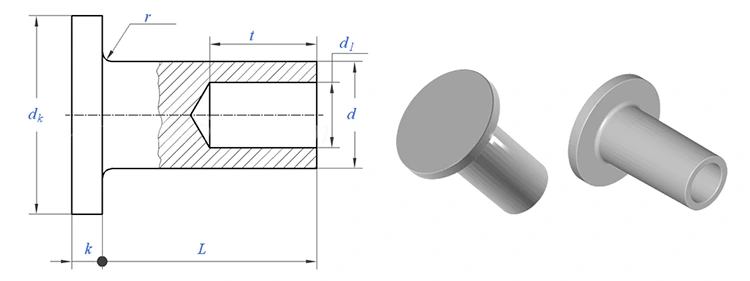

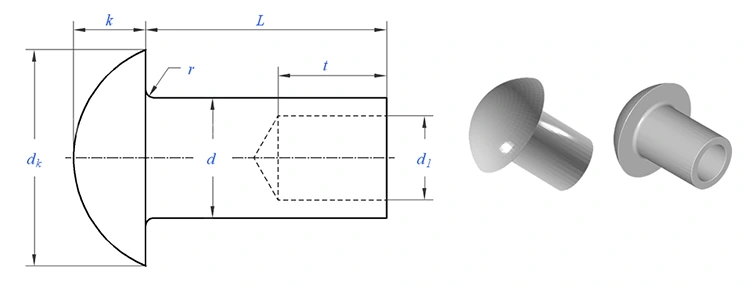

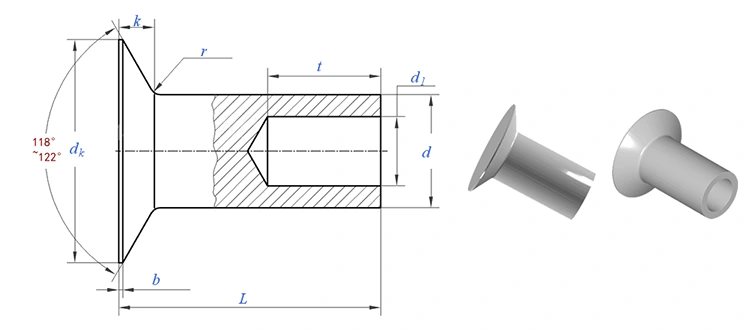

Stili di testa disponibili:

Finiture: zincato, ossido nero, passivato, laccato, nichelato, anticato, anodizzato, liscio – a seconda del materiale.

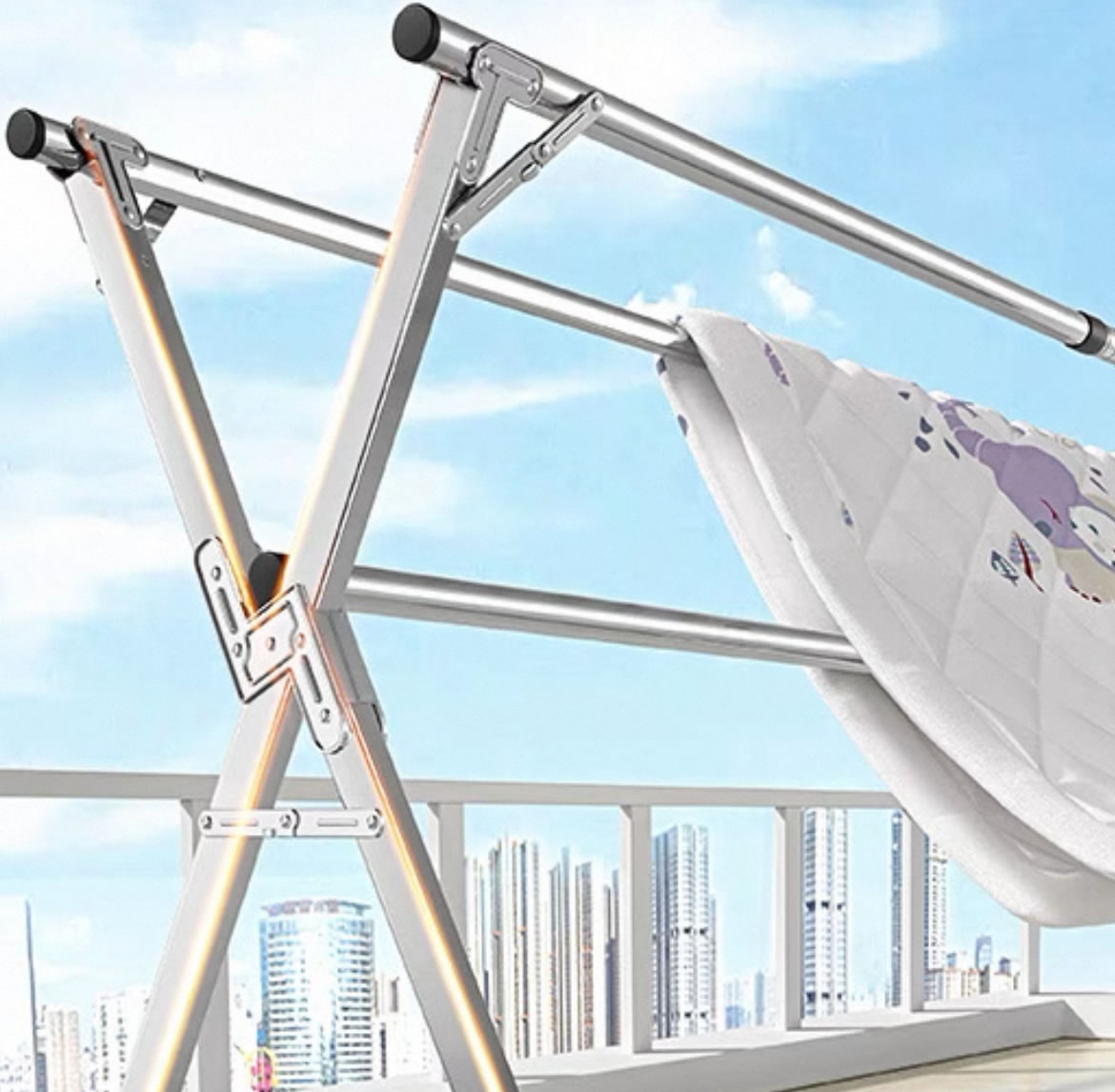

Una vera applicazione: stendibiancheria in alluminio

Un produttore di stendibiancheria portatili utilizzava rivetti in alluminio per assemblare i giunti con cerniera a forbice sugli stendibiancheria pieghevoli. I rivetti esistenti erano in alluminio massiccio: funzionavano, ma la catena di montaggio era più lenta di quanto il cliente desiderasse. L'elevata forza di posizionamento richiedeva un'attenta configurazione della pressa e qualsiasi disallineamento causava la distorsione del sottile tubo di alluminio. Il cliente desiderava un assemblaggio più rapido senza sacrificare la resistenza del giunto.

Abbiamo analizzato la modalità di rottura: i rivetti solidi erano troppo specifici per questa applicazione. Il carico sui giunti delle cerniere era moderato – pochi chilogrammi di vestiti bagnati – e il rischio di distorsione era elevato perché i tubi erano sottili. La soluzione era un design semitubolare che riducesse la forza di posizionamento fornendo comunque una resistenza più che sufficiente.

Nuote Metals ha fornito rivetti semitubolari semitubolari in alluminio: gambo da 4,0 mm, testa rotonda da 7,0 mm, lunghezza canna da 10,0 mm, finitura liscia. La cavità semitubolare ha ridotto la forza di impostazione di oltre il 60%, eliminando la distorsione del tubo. Il materiale in alluminio si abbinava al telaio del rack. La testa rotonda ha fornito un aspetto pulito e coerente.

Il cliente ha testato 1.000 rivetti su 500 rack. Dopo 10.000 cicli di piegatura con un carico di 15 kg, nessuna distorsione, nessun allentamento. La velocità di assemblaggio è aumentata del 35% e il tasso di scarto è sceso quasi a zero. Ora ordinano rivetti semitubolari in lotti di 300.000 pezzi all'anno.

Come vengono specificati i rivetti: cosa abbiamo bisogno da te

Sono prodotti su misura in base alle vostre precise esigenze. Ecco cosa ci serve per ottenere le tue specifiche corrette.

Le dimensioni di cui abbiamo bisogno:

• Diametro del gambo: da 1,5 mm a 8,0 mm
• Lunghezza della canna – misurata dalla parte inferiore della testa all'estremità del gambo. Lo calcoliamo dallo spessore della pila di materiale.
• Stile della testa: rotonda, piatta, ovale, a traliccio, a vaschetta, universale, a fungo o svasata
• Diametro della testa: adattato ai requisiti della superficie di appoggio

Le scelte che fai:

• Materiale: acciaio, acciaio inossidabile, ottone, rame o alluminio
• Design: solido o semitubolare
• Finitura: zinco, passivato, laccato, nichel, anodizzato, antico, ecc.

Se non sei sicuro della lunghezza della canna o del diametro della testa:Inviaci lo spessore della pila di materiale o una parte campione. Consiglieremo le dimensioni ottimali. Non addebitiamo costi per consulenze ingegneristiche.

Termine d'esecuzione del campione:5–10 giorni per le specifiche standard. Utensili personalizzati: 15–20 giorni.

Dalla materia prima al rivetto finito: il nostro flusso di lavoro di produzione

I rivetti semitubolari vengono formati mediante stampaggio a freddo, un processo che modella il metallo a temperatura ambiente utilizzando presse ad alta velocità e matrici di precisione. Ecco come lo facciamo, passo dopo passo.

Approvvigionamento di materiali– Acquistiamo filo certificato da stabilimenti approvati. Ogni bobina viene fornita con un certificato di prova del mulino e un numero di colata per la completa tracciabilità. Non accettiamo bobine senza adeguata documentazione.

Ispezione del materiale in entrata– Ogni bobina viene controllata per il diametro (micrometro laser, ±0,02 mm) e la durezza (tester Rockwell). Per l'acciaio abbiamo bisogno di HRB 70–85. Lo spettrometro verifica la composizione del materiale. Qualsiasi bobina non conforme alle specifiche viene scartata prima che raggiunga il reparto di produzione.

Direzione fredda– Il filo entra in una testata fredda multistazione. In un'unica sequenza continua:

• Il filo viene trafilato secondo il diametro esatto del gambo
• Tagliato alla lunghezza precisa del pezzo grezzo
• Il primo colpo quadra il pezzo
• Il secondo colpo forma la testa (uno qualsiasi degli otto stili di testa)
• Il terzo colpo estrude la cavità semivuota al 45–55% di profondità

Placcatura o rivestimento– Zinco, passivazione, laccatura, nichel, anodizzazione o altre finiture vengono applicate come specificato. Lo spessore della placcatura è verificato mediante XRF.

Ispezione finale– Smistamento ottico al 100% per dimensioni critiche. Campione AQL verificato manualmente. Rapporto dimensionale e certificato emessi con ogni lotto.

Cosa rende efficace la stampaggio a freddo dei rivetti semitubolari:

• La profondità della cavità deve essere precisa: troppo bassa e la forza di fissaggio rimane elevata; troppo profondo e il clinch è debole.
• La formatura a freddo indurisce il materiale, aumentando la durezza superficiale del 15-20% senza trattamento termico.
• La coerenza è integrata nel processo: ogni rivetto corrisponde al primo.

Controllo qualità: cosa controlliamo, perché è importante

Il nostro processo di ispezione:

• Filo in entrata: diametro e durezza controllati prima dell'inizio della produzione. Lo spettrometro verifica la composizione del materiale.
• Primo articolo – 10 rivetti misurati con comparatore ottico. Ogni dimensione verificata: gambo, testa, lunghezza della canna, profondità della cavità.
• In fase di lavorazione – 5 rivetti ogni 500 pezzi. Dimensioni critiche controllate con calibri digitali. Ogni deriva ferma la stampa.
• Test di presa – Ogni 2.000 pezzi, inseriti nel materiale campione. Clinch ispezionato per simmetria, tenuta e crepe.
• Cernita finale – Ispezione ottica al 100%. Campione AQL verificato manualmente.

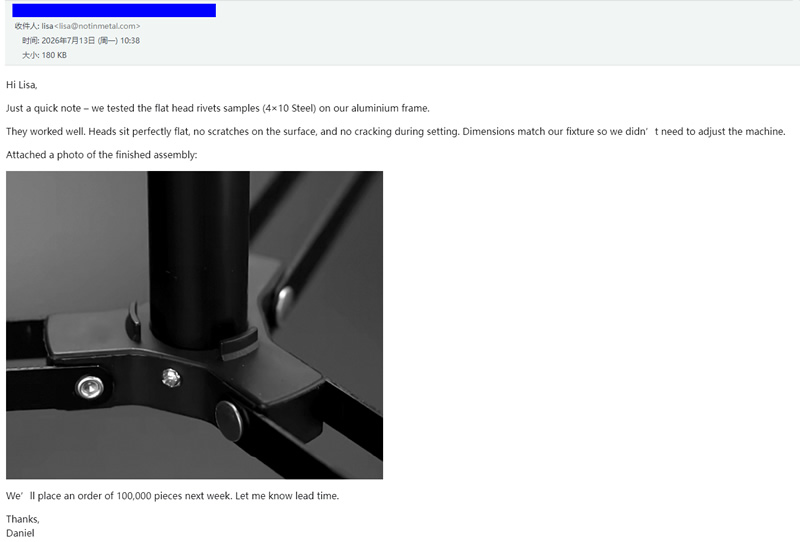

Cosa dicono i nostri clienti: feedback reali

Non ci limitiamo a rivendicare la qualità: lasciamo che siano i nostri clienti a parlare per noi. Le immagini sopra mostrano i feedback reali dei clienti che hanno utilizzato i nostri rivetti semitubolari nelle loro linee di produzione. Dai produttori di mobili agli assemblatori di componenti elettronici, condividono le loro esperienze con la qualità dei nostri prodotti, l'affidabilità delle consegne e il supporto tecnico.

Il tuo ordine: cosa ti inviamo

Quando arrivano i tuoi rivetti, ricevi molto più del semplice prodotto. Includiamo una registrazione completa di ciò che è stato fatto e di come è stato verificato.

Cosa troverai nella confezione:

• Rivetti in sacchetti di polietilene sigillati – Etichettati con codice articolo, numero di lotto e quantità. Nessuna parte sciolta, nessuna supposizione.
• Certificato del materiale – Composizione chimica e proprietà di trazione della bobina originale. Riconducibile al numero di colata.
• Foglio di ispezione: misurazioni effettive di 10 rivetti del tuo lotto. Registriamo il diametro del gambo, il diametro della testa, l'altezza della testa, la lunghezza della canna e la profondità della cavità.
• Certificato di finitura – Per rivetti placcati, verifica spessore XRF.
• Documento di conformità – Firmato dal nostro responsabile QA, con un numero di lotto univoco per la tracciabilità.
• Conserviamo le copie per cinque anni, ma ti consigliamo di conservare anche le tue.

Certificato per:ISO 9001:2015, RoHS, REACH

Tre domande a cui rispondiamo spesso

D1: Sto utilizzando rivetti semitubolari e continuano a rompersi durante l'installazione. Cosa sta causando questo e come posso risolverlo?

R: La rottura durante l'indurimento è uno dei problemi più comuni di cui sentiamo parlare. Ecco le cause e le soluzioni più probabili:

Causa 1: materiale sbagliato per l'applicazione. L'acciaio inossidabile indurisce rapidamente ed è più soggetto a fessurazioni rispetto all'acciaio o all'ottone. Se stai usandorivetti semitubolari in acciaio inossidabilee se riscontri crepe, valuta la possibilità di passare all'acciaio a basso tenore di carbonio o all'ottone: sono più tolleranti durante l'indurimento.

Causa 2: La profondità della cavità è troppo profonda. Se la cavità supera il 55% della lunghezza della canna, lo spessore rimanente della parete è troppo sottile per supportare l'azione di rotolamento. La soluzione è semplice: possiamo regolare la profondità della cavità al 45–50% della lunghezza della canna. Inviaci il tuo rivetto attuale e misureremo la profondità della cavità.

Causa 3: La forza di regolazione è troppo elevata. I rivetti semitubolari richiedono solo il 25-30% della forza richiesta per i rivetti pieni. Se la pressa è impostata troppo in alto, la parete cava si spezzerà anziché rotolare agevolmente. Ridurre la forza di impostazione del 30% e ripetere il test.

Causa 4: lo spessore della pila di materiale non è corretto. Se la lunghezza della canna è troppo corta, la sezione cava tocca il fondo prima che il clinch sia completamente formato. La lunghezza della canna dovrebbe essere 1,5–2,0 mm più lunga dello spessore totale della pila di materiale. Misura lo spessore della canna e inviacelo: verificheremo la lunghezza della canna.

Se nessuno di questi risolve il problema, inviaci un campione dei rivetti rotti e della pila di materiali. Analizzeremo il guasto e consiglieremo una soluzione specifica, senza alcun costo.

Q2: Posso usarli in applicazioni esterne?

R: Sì, con il materiale e la finitura giusti. Per applicazioni esterne consigliamo:

Acciaio inossidabile (304 o 316) con finitura passivata per resistenza alla corrosione permanente

Acciaio zincato con cromatura gialla per 96 ore di resistenza alla nebbia salina (adatto per uso esterno riparato)

Alluminio con finitura anodizzata per assemblaggi esterni leggeri

Q3: Come seleziono la lunghezza corretta del cilindro per un rivetto mezzo tubolare?

R: Selezionare una canna di circa 1,5–2,0 mm più lunga dello spessore totale della pila di materiale. Ad esempio, se stai unendo due fogli da 2 mm (totale 4 mm), scegli una lunghezza del cilindro di 5,5–6,0 mm. Questa lunghezza extra fornisce materiale sufficiente affinché la sezione cava possa rotolare verso l'esterno e formare un clinch sicuro senza toccare il fondo. Se la canna è troppo corta, il clinch sarà debole. Troppo lungo e la canna potrebbe accartocciarsi. Inviaci lo spessore della pila di materiale e ti consiglieremo la lunghezza esatta.
