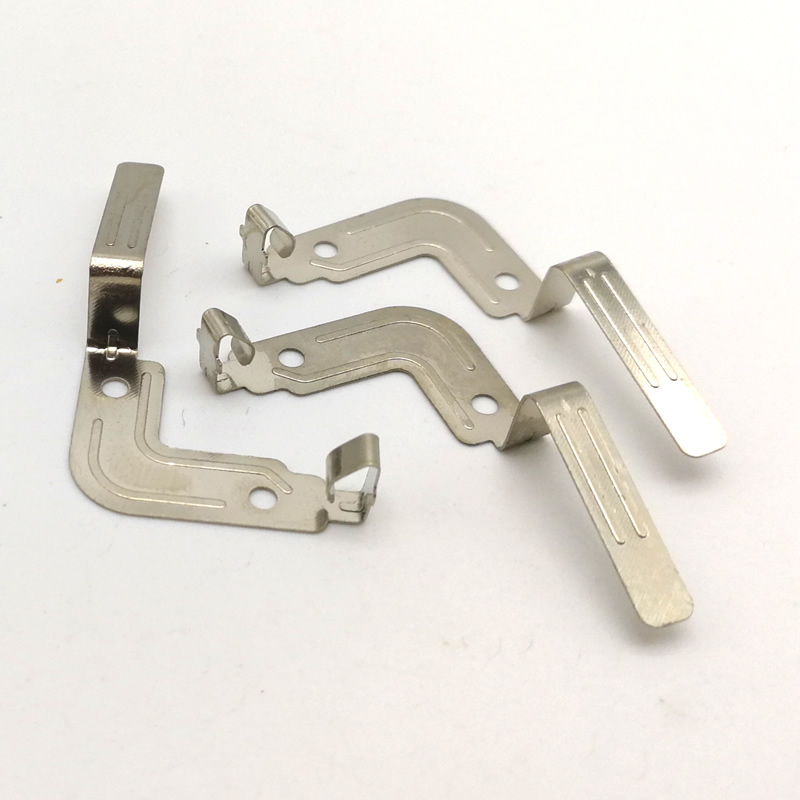

Stampaggio ad alta velocità

Nel mondo competitivo della formatura dei metalli, la velocità ha un impatto diretto sui costi. Lo stampaggio ad alta velocità è il processo di produzione che produce migliaia di componenti di precisione al minuto, rendendolo la scelta preferita per le industrie che richiedono grandi volumi di parti metalliche di piccole e medie dimensioni.

Nuovi metalligestisce un impianto dedicato di stampaggio ad alta velocità con presse in grado di produrre da 200 a 1.200 colpi al minuto. Le nostre linee di stampaggio ad alta velocità producono miliardi di parti ogni anno per i settori automobilistico, elettronico, medico e dei beni di consumo.

Cos'è lo stampaggio ad alta velocità?

Lo stampaggio ad alta velocità è un processo di formatura dei metalli che utilizza stampi progressivi personalizzati montati su presse che operano a velocità significativamente più elevate rispetto allo stampaggio convenzionale. Tipicostampaggio ad alta velocitàfunziona a 200–1.200 colpi al minuto (SPM), rispetto ai 30–80 SPM delle macchine da stampa standard.

ILstampaggio ad alta velocitàil processo alimenta la bobina di metallo attraverso un raddrizzatore e nella pressa. Ciascun tratto esegue più operazioni (sfondamento, tranciatura, piegatura, coniatura) contemporaneamente. Le parti escono dallo stampo a velocità misurate in migliaia all'ora.

Caratteristiche principali dello stampaggio ad alta velocità:

Produzione estremamente elevata: milioni di pezzi alla settimana da un'unica pressa

Tolleranze strette: mantenute grazie alla struttura rigida dello stampo e alla stabilità della pressa

Manodopera minima: produzione da bobina a pezzo completamente automatizzata

Prezzo pezzo più basso – Il volume elevato ammortizza i costi di attrezzatura e installazione

Perché scegliere Nuote Metals per lo stampaggio ad alta velocità?

Flotta di attrezzature specializzate

Nuovi metallimantiene una linea di stampa appositamente configurata per lo stampaggio ad alta velocità. Tutte le macchine da stampa sono dotate di avanzati sistemi di smorzamento delle vibrazioni e di guida di precisione.

Competenza negli utensili per lo stampaggio ad alta velocità

Stampaggio ad alta velocitàpone requisiti estremi alla costruzione degli stampi. Nuote Metals progetta e costruisce stampi progressivi specifici per operazioni ad alta velocità:

--Punzoni e inserti in metallo duro – Resistenza all'usura per milioni di corse

--Sezioni dello stampo bilanciate – Vibrazioni ridotte a velocità di ciclo elevate

--Espulsione parte positiva – Perni ad aria o a molla per liberare lo stampo ad ogni colpo

--Sistemi di lubrificazione – Applicatori micro-nebulizzati per un rivestimento uniforme della bobina

--Set di stampi a cambio rapido: meno di 30 minuti per lo scambio degli stampi

Capacità tecniche dello stampaggio ad alta velocità di Nuovi metalli

Compatibilità dei materiali per lo stampaggio ad alta velocità

Non tutti i metalli hanno le stesse prestazioni nello stampaggio ad alta velocità.Nuovi metalliha convalidato i seguenti materiali per la produzione ad alta velocità:

Tolleranze dimensionali ottenibili con stampaggio ad alta velocità

Nonostante gli alti tassi di ciclismo,Nuovi metallimantiene tolleranze strette grazie al rilevamento interno allo stampo e alla selezione dell'acciaio per utensili.

Volumi di produzione per stampaggio ad alta velocità

Stampaggio ad alta velocitàè più economico a volumi più elevati.Nuovi metallifornisce indicazioni sui livelli di volume.

Applicazioni Ideali per lo stampaggio ad alta velocità

Nuovi metalliha applicato lo stampaggio ad alta velocità in molti settori. Di seguito sono riportate le famiglie di parti caratteristiche.

Componenti Elettrici ed Elettronici

Contatti della batteria e terminali delle celle a bottone

Relè e lame dell'interruttore

Pin e prese del connettore

Contenitori schermanti (EMI/RFI)

Leadframe per semiconduttori

Anelli collettori e portaspazzole

Elementi di fissaggio e clip per il settore automobilistico

Clip e fermi del cablaggio elettrico

Fascette stringitubo (a fascia)

Terminali della scatola dei fusibili

Staffe di montaggio del sensore (formato piccolo)

Guarnizioni e spessori

Componenti della fibbia della cintura di sicurezza

Componenti di dispositivi medici

Ganasce per strumenti chirurgici (grezzi stampati)

Alloggiamenti per dispositivi impiantabili (a parete sottile)

Anelli di connessione del catetere

Punte per cacciavite ortopedico (moduli stampati)

Contatti della striscia reattiva diagnostica

Prodotti di consumo

Denti e cursori della cerniera

Componenti per bottoni automatici

Cupole per interruttori a chiave (metallo)

Contatti batteria per giocattoli e telecomandi

Clip a molla per penne e strumenti

Industriale e Hardware

Rondelle di bloccaggio e anelli di ritenzione

Morsettiere e capicorda

Fascette per cavi (versioni con punta metallica)

Distanziatori e distanziatori

Targhette e targhette seriali

Garanzia di qualità nello stampaggio ad alta velocità – Principi EEAT

Nuovi metallidimostra esperienza, competenza, autorevolezza e fiducia attraverso rigorosi controlli di processo su misurastampaggio ad alta velocità.

Esperienza nella progettazione di stampi ad alta velocità

I nostri ingegneri delle attrezzature hanno progettato oltre 500 stampi progressivi per lo stampaggio ad alta velocità in tre decenni di esperienza combinata. Ogni stampo viene sottoposto all'analisi degli elementi finiti (FEA) per prevedere il movimento della striscia e le modalità di vibrazione prima della produzione.

Competenza nel monitoraggio in-process

Lo stampaggio ad alta velocità richiede un feedback sulla qualità in tempo reale. Nuote Metals impiega:

Sensori ottici: rilevano la presenza e la forma della parte a ogni corsa

Micrometri laser: misurano larghezze critiche a 1.000 letture al secondo

Test con correnti parassite: verifica della durezza del materiale e delle crepe (per le parti di sicurezza)

Software SPC: tiene traccia degli andamenti dimensionali e degli allarmi sulla deriva

Autorevolezza attraverso la conformità del settore

Le nostre operazioni di stampaggio ad alta velocità sono certificate per:

ISO 9001:2015 – Gestione completa della qualità

IATF 16949 – Standard di qualità automobilistica (disponibile per progetti automobilistici)

IPC-A-610 – Accettabilità per assemblaggi elettronici (ove applicabile)

RoHS e REACH: conformità dei materiali per tutte le parti prodotte

Fiducia attraverso la trasparenza dei dati

Per ogni ordine di produzione di stampaggio ad alta velocità, Nuote Metals fornisce:

Rapporto di ispezione del primo articolo: dimensioni misurate al 100%.

Studio della capacità di processo (Cpk) – Per dimensioni critiche per il cliente

Certificati dei materiali – Tracciabile allo stabilimento originale

Parti campione: 20 pezzi spediti prima della produzione completa

Stampaggio ad alta velocità e stampaggio convenzionale: un confronto

Quando si seleziona un processo di produzione, è essenziale comprendere i compromessi.

Nuovi metalliconsiglia lo stampaggio ad alta velocità quando i volumi annuali superano i 500.000 pezzi e la geometria della parte è prevalentemente piatta o comporta leggere piegature.

Domande frequenti sullo stampaggio ad alta velocità

Di seguito sono riportate le richieste tecniche più comuni ricevute da Nuote Metals in meritostampaggio ad alta velocità.

D1: Qual è il volume annuale minimo richiesto per giustificare i costi degli utensili per stampaggio ad alta velocità?

R: Il punto di pareggio per lo stampaggio ad alta velocità dipende dalla complessità e dal materiale della parte. Come regola generale per Nuote Metals, lo stampaggio ad alta velocità diventa economicamente vantaggioso quando i volumi annui superano i 500.000 pezzi per pezzi semplici (rondelle, clip, terminali) o 200.000 pezzi per pezzi moderatamente complessi (piegature multiple, tolleranze strette). Al di sotto di queste soglie, lo stampaggio convenzionale o anche la punzonatura CNC possono offrire un costo totale inferiore se si considera l'ammortamento degli utensili. Ad esempio, un tipico stampo progressivo per stampaggio ad alta velocità con inserti in metallo duro costa da $ 8.000 a $ 20.000 a seconda del numero di stazioni. Se lo stampo produce parti a 0,01 dollari ciascuna rispetto allo stampaggio convenzionale a 0,03 dollari ciascuna, il risparmio per parte sarà di 0,02 dollari. Il dado si ripaga dopo 400.000–1.000.000 di pezzi. Nuote Metals fornisce un'analisi comparativa gratuita dei costi per il disegno delle parti: calcoliamo il prezzo del pezzo sia per i metodi di stampaggio convenzionali che per quelli ad alta velocità.

D2: Lo stampaggio ad alta velocità può produrre parti con forme tridimensionali complesse, come tazze imbutite o staffe multi-angolo?

R: Lo stampaggio ad alta velocità è più adatto per parti prevalentemente piatte o con formatura delicata (altezze di piegatura fino a 3-4 volte lo spessore del materiale). L'imbutitura profonda (profondità della tazza maggiore del diametro) o le staffe multiangolo complesse generalmente richiedono velocità di stampa più lente (30–80 SPM) per consentire al materiale di fluire correttamente senza strappi o grinze. Tuttavia, Nuote Metals può incorporare forme limitate negli stampi per stampaggio ad alta velocità, ad esempio nervature in rilievo, fossette poco profonde, piegature sfalsate (forme a Z) e semplici piegature a U fino a 90 gradi. Se la tua parte richiede un'imbutitura profonda superiore a 8 mm o più piegature composte, ti consigliamo la nostra linea di stampaggio convenzionale che funziona a 60–100 SPM ma può gestire geometrie più complesse. Contatta Nuote Metals con il tuo modello 3D e i nostri ingegneri ti consiglieranno se lo stampaggio ad alta velocità è tecnicamente fattibile per la tua geometria specifica.

D3: In che modo Nuote Metals mantiene la stabilità dimensionale durante i lunghi cicli di stampaggio ad alta velocità (milioni di corse)?

R: Mantenere la precisione su milioni di corse è la sfida principale dello stampaggio ad alta velocità. Nuote Metals utilizza tre strategie. Innanzitutto, utilizziamo inserti in metallo duro per tutte le stazioni critiche di taglio e formatura: il metallo duro mantiene i bordi affilati 10-20 volte più a lungo dell'acciaio per utensili, prevenendo la formazione di bave e la deriva dimensionale. In secondo luogo, le nostre presse per stampaggio ad alta velocità sono dotate di sistemi di lubrificazione automatica che applicano microolio alla bobina ad ogni corsa, riducendo l'attrito e l'accumulo di calore. In terzo luogo, implementiamo il rilevamento interno allo stampo: i sensori ottici monitorano la presenza delle parti e i micrometri laser controllano le larghezze delle chiavi ogni 10.000 corse. Quando una qualsiasi misurazione si avvicina ai limiti di controllo, la pressa si arresta automaticamente. Utilizzando questi metodi, Nuote Metals esegue regolarmente lavori di stampaggio ad alta velocità di 5-10 milioni di parti senza un'usura significativa degli utensili. Forniamo report Cpk continui ogni 100.000 pezzi per dimostrare la stabilità del processo.

D4: Quali tipi di difetti sono tipici dello stampaggio ad alta velocità e in che modo Nuote Metals li previene?

R: Lo stampaggio ad alta velocità introduce modalità di difetto non riscontrabili nei processi più lenti. I più comuni includono la deformazione della bobina (il materiale si accumula all'ingresso dello stampo a causa della mancata corrispondenza dell'alimentazione), l'usura (il metallo si trasferisce alle superfici del punzone a causa del calore) e la rimozione incompleta (la parte si attacca al punzone e viene riportata su). Nuote Metals previene questi problemi attraverso caratteristiche di progettazione specifiche: rulli di alimentazione di precisione con servocontrollo (precisione di ± 0,02 mm), punzoni lucidati e rivestiti (i rivestimenti TiN o TiCN riducono l'usura) e piastre di estrazione positive con pressione della molla adattata allo spessore del materiale. Inoltre, le nostre presse per stampaggio ad alta velocità includono rilevatori di inceppamento e sensori di instabilità della striscia che arrestano la pressa in una sola corsa. Per i materiali soggetti a screpolature dei bordi ad alta velocità (ad esempio, acciaio inossidabile semiduro), potremmo consigliare la ricottura o un lubrificante diverso. Se riscontri uno di questi problemi con un fornitore esistente di stampaggio ad alta velocità, Nuote Metals può rivedere gratuitamente il progetto della tua parte e dello stampo.

Perché collaborare con Nuote Metals per lo stampaggio ad alta velocità?

La selezione del giusto partner per lo stampaggio ad alta velocità garantisce una qualità costante al prezzo unitario più basso. Offerte Nuote Metalli:

Presse dedicate ad alta velocità: da 200 a 1.200 SPM, da 25 a 200 tonnellate

Produzione interna di matrici in metallo duro – Nessun ritardo nell'outsourcing

Produzione automatizzata da bobina a parte: costo di manodopera minimo per parte

Tolleranze fino a ±0,01 mm – Verificate mediante sistemi laser e ottici

Volumi da 50.000 a 50 milioni+ – Capacità flessibile

Certificati dei materiali e report Cpk – Tracciabilità completa

Logistica globale: spedizioni in oltre 40 paesi

ContattoNuovi metallioggi per inviare il tuo disegno per astampaggio ad alta velocitàesame di fattibilità e preventivo basato sul volume.
