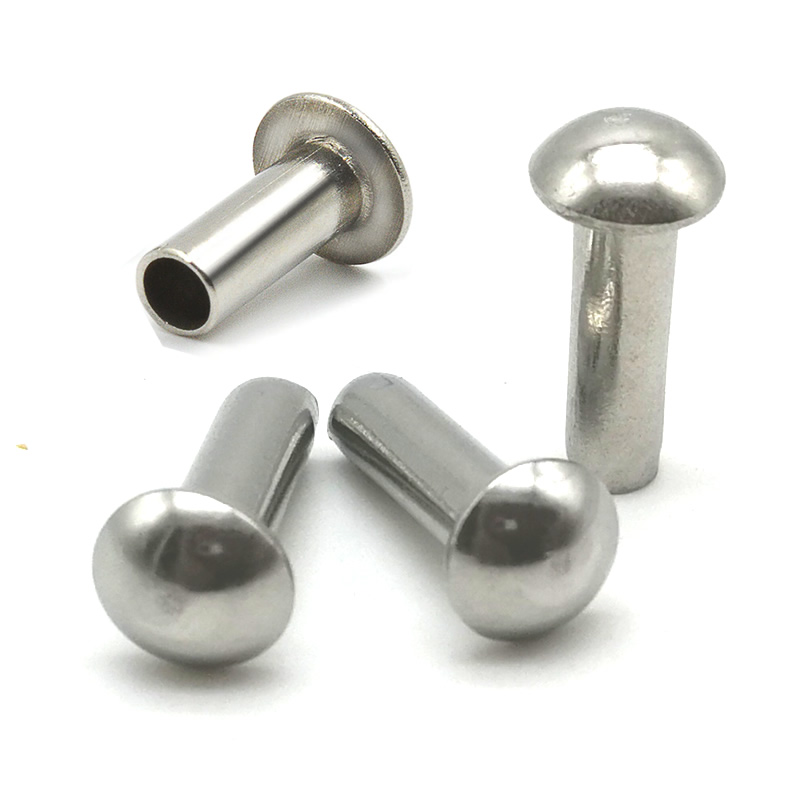

Rivetti a testa di fungo in ferro

Quando è necessario fissare pannelli di grandi dimensioni, lastre del tetto o piastre del pavimento senza schiacciarli, le teste dei rivetti standard spesso non sono all'altezza: passano attraverso materiali sottili o sporgono troppo in alto e rappresentano un pericolo di inciampo. Il rivetto con testa a fungo di ferro risolve entrambi i problemi.

Noi di Nuote Metals progettiamo questi elementi di fissaggio con una testa eccezionalmente ampia e leggermente bombata che distribuisce il carico come una rondella incorporata, coprendo fino a 2,5 volte il diametro del gambo, mantenendo il profilo sufficientemente basso da evitare impigliamenti. Ciò li rende la scelta ideale per l'edilizia, i trasporti e le attrezzature pesanti in cui sono importanti sia la distribuzione del carico che la sicurezza della superficie.

Il vantaggio della testa a fungo: ampia, bassa e forte

Cosa definisce un rivetto con testa a fungo? Il nome deriva dalla sua forma caratteristica: un'ampia cupola dalla sommità piatta con un bordo leggermente raggiato che ricorda il cappello di un fungo.

Caratteristiche geometriche chiave:

• Diametro della testa:Da 2,0× a 2,5× il diametro del gambo (il più largo tra i modelli di testa comuni)

• Altezza della testa:Da 0,4× a 0,5× il diametro del gambo (inferiore alla testa rotonda, leggermente più alto della padella)

• Parte inferiore:Piatto con raggio di raccordo uniforme alla giunzione: riduce la concentrazione delle sollecitazioni

• Profilo superiore:Largo e leggermente bombato, non completamente piatto come una svasata

Perché questo è importante:

Rispetto ad una testa rotonda (1,6×d), la testa a fungo offre circa il 50% in più di superficie di appoggio. Questa superficie extra impedisce il trascinamento di lamiere sottili e distribuisce uniformemente la pressione di serraggio, riducendo il rischio di deformazione del materiale attorno al foro.

Vantaggio pratico:In molte applicazioni, l'ampia superficie di appoggio della testa a fungo elimina la necessità di rondelle piatte separate, risparmiando sia sui costi del materiale che sui tempi di assemblaggio. Nuote Metals offre questo design come sostituto diretto dei gruppi testa tonda + rondella nelle linee di copertura e pavimentazione.

Specifiche Tecniche – Rivetti a Testa di Fungo in Ferro

Produciamo secondo DIN 674 (rivetti a testa a fungo, pieni) e DIN 675 (rivetti a testa a fungo, semitubolari), con capacità completamente personalizzata.

Dati dimensionali e meccanici combinati

Nota:Diametri della testa più grandi richiedono pressioni di formatura più elevate: Nuote Metals utilizza la deformazione a freddo multistadio per mantenere la consistenza dimensionale senza fessurazioni da stress.

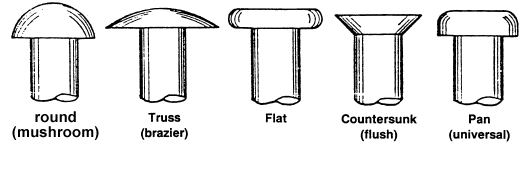

Funghi vs. Rotondi vs. Pan – Una chiara guida decisionale

Piuttosto che una tabella, ecco come si inserisce la testa del fungo nel tuo processo di selezione:

Scegli Testa a fungoquando è necessaria la superficie di appoggio più ampia possibile, in particolare per materiali morbidi, lastre sottili del tetto o pannelli del pavimento, ma è necessario anche un profilo più basso rispetto a una testa rotonda. La larghezza extra spesso significa che non è necessaria una lavatrice separata.

Scegli Testa Rotondaquando il giunto è esposto a vibrazioni e impatti intensi: la cupola più alta offre un assorbimento degli urti superiore e la massima resistenza allo sfilamento.

Scegli Pan Headquando è necessaria un'ampia distribuzione del carico su lamiere sottili ma il diametro della testa non deve superare 2,0×d.

Scegli Svasatoquando la superficie deve essere perfettamente a filo e senza alcuna sporgenza.

Per la maggior parte delle applicazioni nel settore edile, di copertura e su piattaforme, il rivetto con testa a fungo in ferro offre la migliore combinazione di larghezza di presa e scarsa visibilità. Nuote Metals può aiutarti a decidere in base allo spessore del pannello e alla durezza del materiale.

Solido o semitubolare: quale si adatta meglio al tuo assemblaggio?

Sono disponibili entrambe le configurazioni, ma la scelta ha un impatto significativo sulla velocità di installazione e sulla resistenza del giunto, soprattutto considerando l'ampia testa del fungo.

Nota pratica:Quando si utilizzano teste a fungo su lastre di copertura sottili, consigliamo la versione semitubolare: la forza di impostazione inferiore riduce il rischio che la testa larga "si pieghi" o sollevi il materiale circostante durante la clinciatura.

Opzioni di finitura superficiale: protezione dei rivetti a testa a fungo

Poiché i rivetti con testa a fungo vengono spesso utilizzati in applicazioni esposte come tetti e piattaforme esterne, la scelta della finitura è fondamentale per una durata di servizio a lungo termine.

Considerazioni critiche sull'installazione delle teste a fungo

L'ampia testa di un rivetto a fungo comporta requisiti di installazione unici. Segui queste linee guida per garantire un set perfetto:

• Spazio libero del foro:Mantenere d + 0,1–0,3 mm, leggermente più allentato rispetto ad altri stili di testa. La testa più larga compensa un piccolo disallineamento, ma un foro troppo stretto aumenta la forza di impostazione e può causare la deformazione della testa.
• Tolleranza della pila di materiali:Le teste a fungo gestiscono bene pile più spesse grazie alla loro ampia parte inferiore, ma assicurati che lo spessore totale sia entro il 70% della lunghezza del rivetto per consentire la corretta formazione della testa del negozio.
• Selezione dell'incudine:Utilizzare un'incudine piatta con un diametro uguale o maggiore della testa. Un'incudine più piccola potrebbe ammaccare l'ampia superficie della cupola, un difetto estetico visibile sui tetti finiti.
• Distanza dal bordo:Poiché la testa è così ampia, mantenere almeno 2,0×d dal centro del foro al bordo del materiale: ciò impedisce la rottura del bordo durante l'impostazione.

Suggerimento professionale di Nuote Metals:Siamo in grado di fornire specifiche personalizzate dell'incudine e parametri di impostazione adatti alla vostra linea di rivetti, garantendo un aspetto uniforme della testa in ogni lotto.

Esperienza ingegneristica specifica per l'applicazione – Oltre i test standard

In Nuote Metals, la nostra esperienza con i rivetti a testa a fungo deriva dalla risoluzione di sfide reali per coperture, pavimentazioni e fissaggio di pannelli da oltre due decenni. Abbiamo riscontrato i problemi più comuni (deformazione della testa, sfilacciamento di lamiere sottili e danni al rivestimento zincato durante l'indurimento) e abbiamo progettato soluzioni in ogni prodotto.

Il nostro valore unico:

Simulazione del mondo reale:Testiamo i nostri rivetti con testa a fungo su materiali reali dei pannelli (acciaio ondulato, lastre di fibrocemento, piastra del battistrada in alluminio) - non solo su coupon di prova standard - per convalidare le prestazioni di presa e trazione in condizioni sul campo.

Ottimizzazione della geometria della testa:Per i clienti con materiali eccezionalmente sottili (≤1,5 mm), possiamo aumentare il diametro della testa a 2,5×d–2,8×d o ridurre l'altezza della testa a 0,35×d per ridurre al minimo la sporgenza mantenendo la forza di serraggio.

Integrità del rivestimento:Le teste dei funghi sono spesso zincate a caldo. Il nostro processo HDG include una fase di derivazione che previene l'accumulo eccessivo di zinco nella giunzione testa-gambo, una fonte comune di alloggiamento decentrato e fessurazioni.

Coerenza lotto per lotto:Monitoriamo il diametro, l'altezza e il raggio del raccordo della testa in ogni fase della produzione utilizzando la misurazione ottica. Ogni lotto include un certificato dimensionale e, su richiesta, un rapporto di impostazione che mostra le curve di forza e le dimensioni della testata dell'officina per il vostro specifico pacco di materiali.

La trasparenza crea fiducia:Condividiamo con i nostri clienti dati di impostazione, rapporti di prova e persino video di installazione, perché crediamo che la vera competenza sia dimostrata dai risultati, non solo dai certificati. Questo è l'impegno di Nuote Metals.

Domande frequenti sui rivetti con testa a fungo in ferro

D1: Un rivetto a testa a fungo può sostituire un rivetto a testa rotonda più una rondella?

R: In molti casi sì, e questo è uno dei motivi principali per cui i clienti scelgono le teste di funghi. La superficie di appoggio extra ampia (2,0×–2,5×d) copre all'incirca la stessa area di una testa rotonda con una rondella piatta separata, ma senza la parte aggiunta, la fase di movimentazione o il rischio di disallineamento della rondella. Ciò consente di risparmiare tempo di assemblaggio e di ridurre la complessità dell'inventario. Tuttavia, se la tua applicazione richiede che la rondella agisca come sigillo (ad esempio, rondella in neoprene per impermeabilizzazione), il rivetto autonomo non può sostituire tale funzione. Noi di Nuote Metals possiamo consigliare se la sola testa a fungo è sufficiente per il materiale specifico del pannello e i requisiti di carico.

Q2: I rivetti a testa a fungo sono adatti per le lastre di copertura ondulate?

R: Assolutamente, e sono ampiamente utilizzati in questa precisa applicazione. L'ampia testa supera i punti più alti dei profili ondulati senza ammaccature o tagli nella lamiera. La cupola a basso profilo riduce inoltre il rischio di danni ai piedi durante la manutenzione del tetto rispetto alle teste rotonde sporgenti. Per ottenere i migliori risultati, consigliamo le teste a fungo semitubolari zincate a caldo: forniscono un'eccellente resistenza alla corrosione e la forza di impostazione inferiore riduce al minimo la distorsione della lamiera. Nuote Metals ha fornito milioni di rivetti con testa a fungo a progetti di coperture commerciali in Nord America, Europa e Sud-Est asiatico.

Q3: Perché alcuni rivetti con testa a fungo si rompono nella giunzione testa-gambo durante l'installazione?

R: La rottura della giunzione è quasi sempre causata da un raggio di raccordo insufficiente o da una forza di presa eccessiva. L'ampio diametro della testa del fungo crea una concentrazione di stress nel punto in cui la testa incontra il gambo: se il raggio è troppo acuto (sotto 0,3×d), il materiale non può fluire correttamente durante il ribaltamento. Noi di Nuote Metals manteniamo un raggio minimo del raccordo di 0,5×d e lo controlliamo con misuratori ottici su ogni stazione di formatura. Se riscontri crepe presso il tuo attuale fornitore, contattaci comunicandoci le dimensioni del rivetto e la pressione di impostazione: possiamo consigliare una regolazione della geometria che elimini il problema.
