Rivetti tubolari lunghi

Cosa sono i rivetti tubolari lunghi?

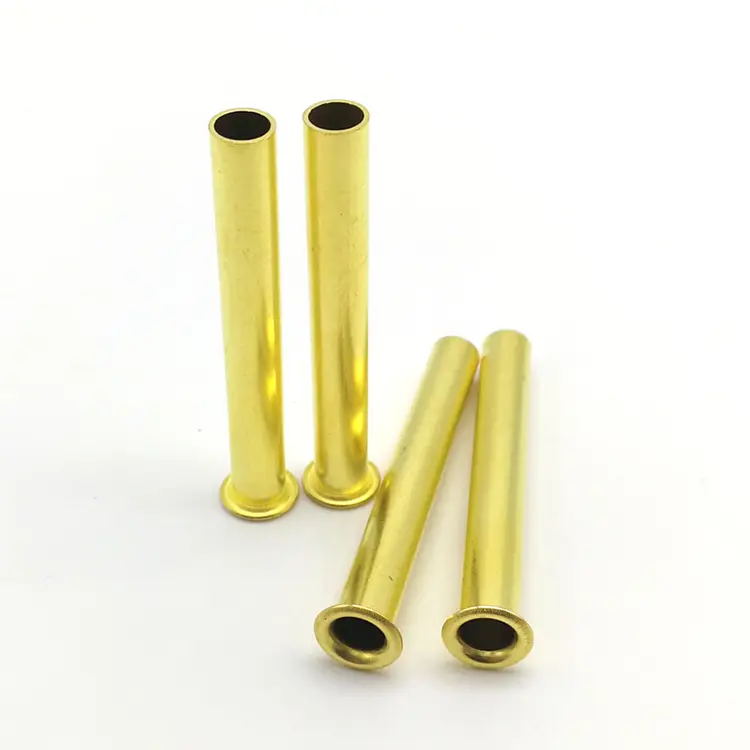

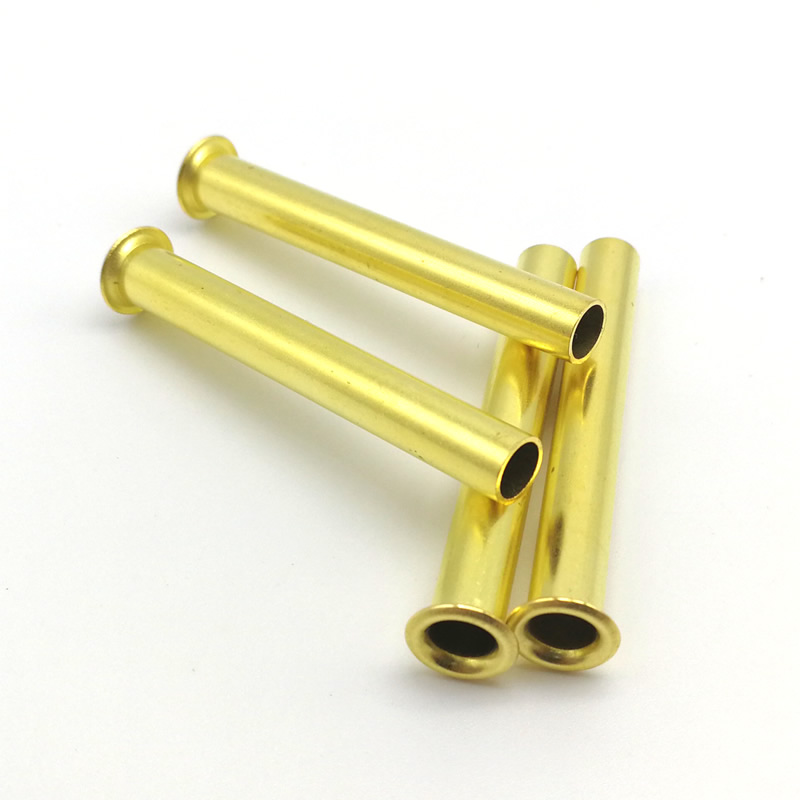

I rivetti tubolari lunghi sono elementi di fissaggio completamente cavi prodotti tagliando lunghezze da tubi metallici e formando una testa su un'estremità. La designazione "lunga" si riferisce alla lunghezza estesa della canna, che in genere supera 4-5 volte il diametro dell'asta, con lunghezze disponibili fino a 100 mm o più.

A differenza dei rivetti tubolari standard (che in genere hanno lunghezze fino a 20–30 mm), i rivetti tubolari lunghi sono progettati per:

• Pile di materiale spesso– Unione di più strati di materiale dove un rivetto standard non può raggiungere
• Cablaggio passante– Far passare fili o cavi elettrici attraverso il foro cavo
• Applicazioni di allacciatura– Consentire a corde, funi o cinghie di passare attraverso il dispositivo di fissaggio
• Funzioni distanziatore/boccola– Mantenimento di una distanza fissa tra i componenti

Rivetti tubolari lunghi vs. standard: dove la lunghezza extra conta

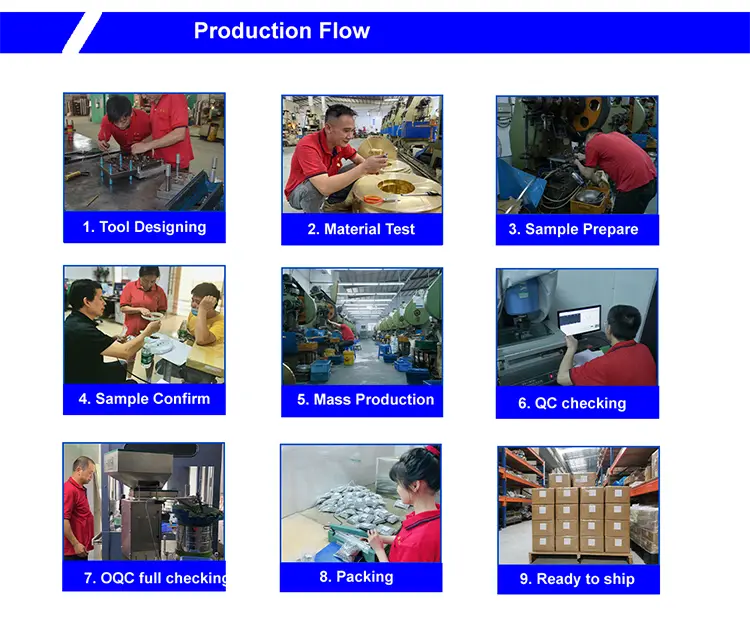

Processo di produzione: tubo tagliato + testa di formatura

I rivetti tubolari lunghi sono prodotti mediante lo stesso processo di taglio e piegatura dei tubi dei rivetti tubolari standard, ma con le lunghezze estese la precisione diventa ancora più critica.

1. Approvvigionamento di scorte di tubi– Tubi certificati provenienti da stabilimenti approvati: acciaio al carbonio, acciaio inossidabile, ottone, rame o alluminio. Ogni lotto viene fornito con un certificato di prova del mulino e un numero di colata.

2. Ispezione in entrata– Il materiale del tubo è stato controllato per il diametro esterno (±0,02 mm), lo spessore della parete e la composizione del materiale. Lo spettrometro conferma la qualità del materiale.

3. Taglio del tubo– Il tubo viene tagliato alla lunghezza precisa del pezzo grezzo. Per i rivetti lunghi (fino a 100 mm), la rettilineità e l'ortogonalità delle estremità sono fondamentali.

4. Intestazione– Il tubo grezzo tagliato viene inserito in una pressa per intestatura. Una matrice in metallo duro forma la testa (tonda, piatta o svasata) su un'estremità. Le matrici lucidate prevengono i segni sulla superficie.

5. Rifilatura– La bava attorno al bordo della testa viene rimossa.

6. Caduta– Le microbave vengono eliminate.

7. Placcatura o rivestimento– Applicato secondo necessità.

8. Ispezione finale– Selezione ottica al 100%. Campione AQL verificato manualmente.

Termine d'esecuzione del campione:5–7 giorni standard; lavorazione personalizzata: 15–20 giorni.

Materiali e finiture per rivetti tubolari lunghi

Finiture standard:Zincato, nichelato, passivato, laccato, anticato, liscio.

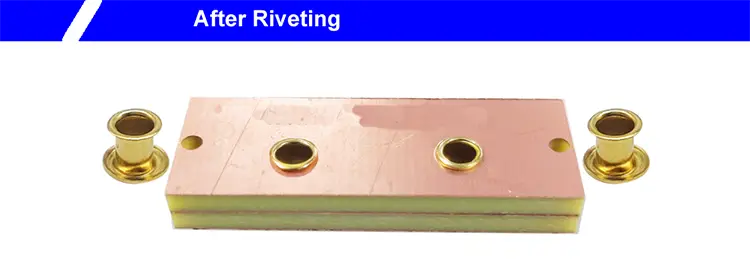

Una vera applicazione: cablaggio passante per autoveicoli

Un produttore di cablaggi automobilistici necessitava di un dispositivo di fissaggio per instradare fasci di cavi attraverso uno spesso pannello della paratia. Il pannello era costituito da più strati – lamiera, materiale fonoassorbente e finiture in plastica – per un totale di 18 mm di spessore. Il cliente necessitava di un dispositivo di fissaggio cavo che:

• Passare i cavi attraverso il pannello spesso in modo pulito
• Proteggere i cavi da spigoli metallici taglienti
• Fornire un collegamento permanente e resistente alle vibrazioni
• Non richiede anelli di tenuta o boccole aggiuntivi

Abbiamo fornito rivetti tubolari lunghi in acciaio zincato: gambo da 5,0 mm, testa tonda da 9,0 mm, lunghezza del cilindro da 22,0 mm, finitura in zinco giallo. La canna estesa è passata attraverso l'intera pila di materiale da 18 mm con spazio per svasare in modo pulito sul lato posteriore. Il foro cavo permetteva al cablaggio di passare attraverso il pannello senza sfregamenti. La testa rotonda conferiva un aspetto pulito e rifinito sul lato visibile. Il cliente ha testato 1.000 rivetti su 500 veicoli. Dopo 10.000 cicli di vibrazione, zero allentamenti, zero danni al filo. Ora ordinano rivetti tubolari lunghi in lotti di 200.000 pezzi all'anno.

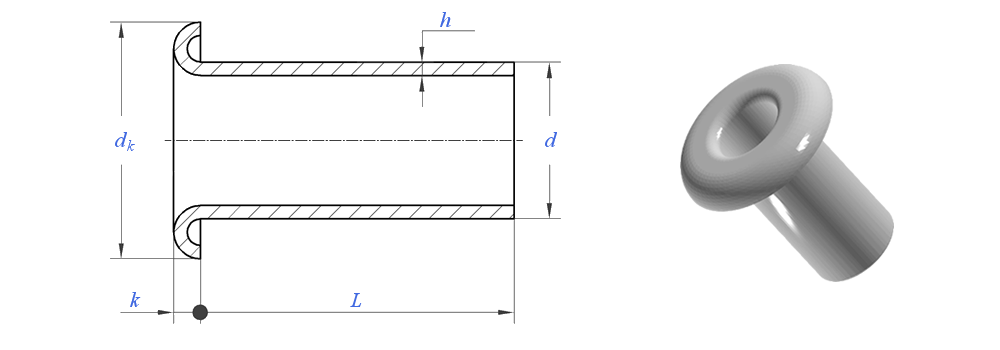

Come specificare un rivetto tubolare lungo

Quando si specifica un rivetto tubolare lungo, la dimensione critica è la lunghezza della canna. Questo viene calcolato dallo spessore totale della pila di materiale più la lunghezza extra necessaria per la svasatura.

La regola generale: lunghezza della canna = spessore totale della pila di materiale + 2,0–2,5 mm (per una svasatura pulita senza accartocciamenti).

Ad esempio, se la pila di materiale ha uno spessore di 18 mm, seleziona una lunghezza del cilindro di 20–20,5 mm. Per pile più lunghe, potrebbe essere necessario aumentare leggermente la lunghezza extra della svasatura per accogliere il tubo più lungo.

Cosa abbiamo bisogno da te:

• Diametro dell'albero– Da 1,0 mm a 10,0 mm
• Lunghezza della canna– calcoliamo dallo spessore della pila di materiale
• Lunghezza totale– dalla cima della testa alla coda
• Stile della testa– tondo, piatto o svasato
• Materiale– acciaio al carbonio, acciaio inossidabile, ottone, rame o alluminio
• Fine– zincati, passivati, nichelati, laccati, anticati, ecc.

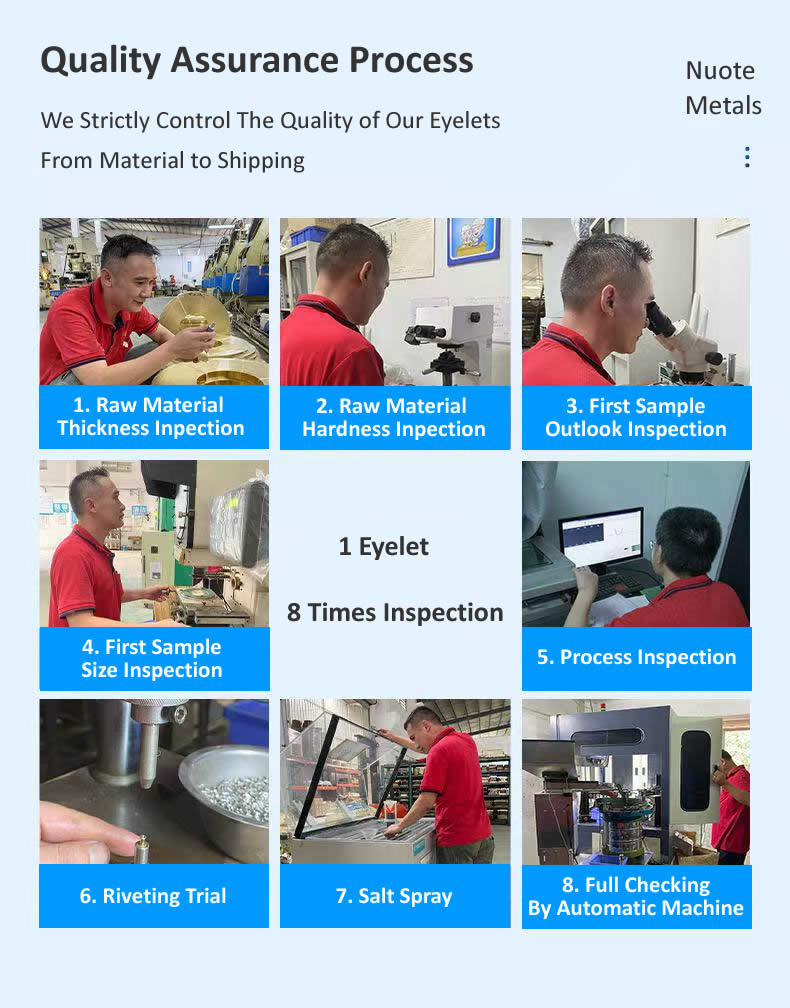

Un rivetto, otto controlli: come garantiamo la qualità

Ogni lotto di rivetti tubolari lunghi passa attraverso otto cancelli di qualità:

Controllo diametro materia prima– Stock tubo misurato con micrometro laser (±0,02 mm). Qualsiasi bobina al di fuori dell'intervallo viene respinta.

Controllo della composizione delle materie prime– Verifica spettrometrica della qualità del materiale.

Controllo dell'aspetto del primo articolo– I primi 10 rivetti ispezionati sotto ingrandimento per individuare crepe, sbavature, difetti.

Controllo dimensionale primo articolo– Diametro interno, diametro esterno, diametro della testa, altezza della testa e lunghezza totale verificati sul comparatore ottico.

Controlli in itinere– 5 rivetti ogni 500 pezzi. Ogni deriva ferma la stampa.

Impostazione di prova (svasatura di prova)– Ogni 2.000 pezzi inserire 3 rivetti nel materiale campione. Clinch ispezionato per simmetria e crepe.

Test in nebbia salina (se richiesto)– Test ASTM B117. Certificato rilasciato con lotto.

Ispezione finale in uscita– Selezione ottica al 100%. Campione AQL verificato manualmente. Documentazione completa rilasciata.

Lavorare con clienti in tutto il mondo

Forniamo rivetti tubolari lunghi a produttori di Nord America, Europa e Asia. I nostri clienti costruiscono:

• Cablaggi automobilistici– Passanti per paratie, gestione dei cavi
• Attrezzature industriali– Assemblaggi di pannelli spessi, collegamenti strutturali
• Mobilia– Giunti del telaio per carichi pesanti, cataste di materiale spesso
• Involucri elettronici– Passaggi di cablaggio, instradamento dei cavi
• Hardware marino– Fissaggio per pannelli spessi resistente alla corrosione
• Sistemi HVAC– Collegamenti alle condutture, pannelli isolanti spessi

Collaboriamo sia con piccole officine di assemblaggio che con grandi OEM, dalla prototipazione rapida ai cicli di produzione ad alto volume. La nostra forza è la flessibilità: dimensioni personalizzate, campioni rapidi e qualità costante a qualsiasi volume.

Tre domande a cui rispondiamo spesso

D: "Posso ottenere campioni prima di ordinare quantità di produzione?"

R: Sì, offriamo campioni per tutti i nostri prodotti. Per le specifiche standard esistenti, i campioni vengono forniti gratuitamente: pagherai solo il costo di spedizione. Per dimensioni personalizzate o strumenti personalizzati, la disponibilità del campione e i tempi di consegna dipendono dai requisiti specifici. Contatta il nostro team di vendita con il tuo disegno o specifica e ti consiglieranno sul costo del campione e sui tempi di consegna.

D: "Qual è la lunghezza massima della canna che puoi produrre per rivetti tubolari lunghi?"

R: Possiamo produrre rivetti tubolari lunghi con lunghezze del cilindro fino a 100 mm, a seconda del diametro e dello spessore della parete. Per lunghezze superiori a 100 mm, consigliamo di consultare il nostro team di ingegneri: i rivetti più lunghi possono richiedere una gestione speciale e sono soggetti a una verifica di fattibilità in base ai requisiti specifici del materiale e dell'applicazione. Il massimo pratico è spesso determinato dalla disponibilità di stock di tubi e dalla capacità della pressa per stampaggio.

D: "I rivetti tubolari lunghi richiedono strumenti di regolazione speciali rispetto ai rivetti tubolari standard?"

R: Generalmente no: è possibile utilizzare gli stessi strumenti di impostazione purché l'utensile sia compatibile con il diametro dell'albero. Tuttavia, per rivetti molto lunghi (lunghezza canna superiore a 50 mm), si consiglia di utilizzare un punzone di regolazione guidato per evitare che la canna si deformi durante la svasatura. La lunghezza extra rende il tubo più suscettibile alla flessione se la forza non viene applicata perpendicolarmente. Siamo in grado di fornire strumenti di posizionamento abbinati progettati specificamente per le dimensioni dei vostri rivetti tubolari lunghi: punzoni e incudini che garantiscono una svasatura pulita e diritta senza piegarsi. Il tempo di consegna degli utensili è in genere di 5-7 giorni e possiamo includerlo nell'ordine del campione.
