I rivetti semitubolari sono gli elementi di fissaggio più sottovalutati nella produzione moderna?

Un curioso cambiamento si sta verificando in tutti i settori manifatturieri. Dopo anni di promozione aggressiva dei rivetti ciechi, dei rivetti autoperforanti e degli incollaggi adesivi, molti ingegneri di produzione stanno tranquillamente tornando a un elemento di fissaggio che esiste da oltre un secolo: il rivetto semitubolare. Noi di Nuote Metals abbiamo osservato un aumento misurabile delle richieste e degli ordini per questo tipo di elementi di fissaggio negli ultimi 18 mesi, in particolare da parte dei settori automobilistico, dell'arredamento e dell'elettronica.

Questa non è una tendenza guidata dalla nostalgia. I dati suggeriscono una rivalutazione pragmatica di ciò che effettivamente funziona nel reparto di produzione.

I numeri dietro il ritorno

Secondo i nostri dati di vendita interni a Nuote Metals, gli ordini perrivetti semitubolariin aumento di circa il 30% nella seconda metà del 2024 rispetto allo stesso periodo dell’anno precedente. La maggior parte di questi ordini proveniva da:

• Fornitori di componenti per interni automobilistici
• Produttori di mobili e sedute per ufficio
• Linee di assemblaggio alloggiamenti per elettrodomestici
• Costruttori di quadri di controllo elettronici

Un importante fornitore automobilistico ha recentemente sostituito i fermagli in plastica con rivetti semitubolari nella linea di assemblaggio dei sedili. Il tasso di fallimento segnalato è sceso dall'1,2% allo 0,08% per 1.000 assemblaggi.

In un altro caso, un produttore di mobili ha registrato un aumento del 20% nella produzione dopo essere passato dagli assemblaggi con viti e dadi ai nostri rivetti sulle linee di telai delle sedie.

Perché adesso? I vantaggi pratici

Il ritorno ai rivetti semitubolari non è guidato da campagne di marketing. È guidato da tre vantaggi misurabili che incidono direttamente sui risultati della produzione.

Una forza di impostazione inferiore significa un assemblaggio più rapido

Un rivetto mezzo tubolare richiede circa un quarto della forza di fissaggio rispetto a un rivetto solido dello stesso diametro. Ciò significa utensili pneumatici più leggeri, minore affaticamento dell'operatore e meno cicli di manutenzione della pressa. Per le linee automatizzate, ciò si traduce in tempi di ciclo più rapidi.

A differenza delle viti che possono ritirarsi sotto le vibrazioni, creano un giunto permanente. A differenza degli adesivi, le loro prestazioni non peggiorano con i cambiamenti di temperatura o umidità. La struttura formata dalla coda cava si espande uniformemente, creando una forza di serraggio prevedibile che rimane costante attraverso migliaia di assemblaggi.

Capacità di rotazione

Poiché il rigonfiamento del rivetto è limitato solo alla coda, i rivetti semitubolari possono essere fissati in modo allentato quando necessario. Ciò li rende adatti per cerniere, meccanismi pieghevoli e gruppi rotanti, applicazioni in cui altri dispositivi di fissaggio permanenti falliscono.

Idee sbagliate comuni che incontriamo

Nonostante la sua lunga storia,rivetti semitubolarisono spesso fraintesi. Ecco tre idee sbagliate che affrontiamo regolarmente in Nuote Metals.

Idea sbagliata 1: "Sono più deboli dei rivetti solidi"

Questo è vero solo se si confronta lo stesso diametro. Tuttavia, un rivetto semitubolare conserva l'80-95% della resistenza al taglio di un rivetto solido richiedendo una forza significativamente inferiore per il fissaggio. Per la maggior parte delle applicazioni industriali, questa resistenza è più che sufficiente. Il compromesso è favorevole: resistenza leggermente inferiore per un'installazione notevolmente più rapida.

Idea sbagliata 2: "Servono solo per materiali morbidi"

sono comunemente usati negli assemblaggi in pelle, tessuto e plastica. Ma si trovano anche nelle guarnizioni dei freni delle automobili, nei rivestimenti delle frizioni e negli interni degli aerei. La selezione del materiale (acciaio, acciaio inossidabile, ottone, rame o alluminio) determina la resistenza e l'idoneità finali. Il tipo di fissaggio in sé non è il fattore limitante.

Idea sbagliata 3: "L'installazione richiede apparecchiature costose"

possono essere fissati con utensili manuali, pistole rivettatrici pneumatiche o presse idrauliche. Per la produzione in grandi volumi sono disponibili sistemi di rivettatura orbitale automatizzati. L'investimento di capitale è paragonabile o inferiore rispetto ad altri metodi di fissaggio automatizzati.

Applicazioni reali dai registri della nostra fabbrica

Assemblaggio rivestimento sedile automobilistico

Un produttore di seggiolini per auto si è rivolto a Nuote Metals presentando un problema ricorrente: le clip di plastica utilizzate per fissare il vinile con supporto in schiuma si spezzavano durante l'installazione e si guastavano sotto il ciclo termico. Il tasso di rifiuto è stato dell’1,2%.

Consigliamo rivetti semitubolari testa universale da 4 mm in acciaio zincato. I rivetti sono stati installati utilizzando una pressa pneumatica, con un tempo di presa di circa 0,6 secondi per rivetto. Dopo l'installazione, i sedili sono stati sottoposti a test di cicli termici da -20°C a 80°C e ripetuti test di ingresso/uscita.

Il tasso di rifiuto è sceso allo 0,08%. Da allora il produttore ha convertito tutte le linee di rivestimento dei sedili con i nostri rivetti e ha registrato una riduzione del 15% del tempo di installazione per sedile.

Meccanismo di chiusura con lucchetto industriale

Un produttore di lucchetti aveva bisogno di un rivetto per fissare una piastra di bloccaggio interna all'interno di un corpo in pressofusione di zinco. Il foro passante nel corpo era più grande del gambo del rivetto e una rondella secondaria aggiungeva passaggi e costi di assemblaggio non necessari.

Abbiamo fornito rivetti semitubolari con testa a traliccio in acciaio inossidabile 304 con un diametro del gambo di 4 mm e una lunghezza della canna di 6 mm. La testa del traliccio, con un diametro compreso tra 2,2 e 2,8 volte il gambo, copriva il foro sovradimensionato e impediva il passaggio senza richiedere una rondella separata.

Il lucchetto ha superato 50.000 cicli di test senza alcun allentamento. Il cliente ha eliminato la rondella secondaria e ha ridotto i tempi di assemblaggio di 12 secondi per unità.

Parametri tecnici: i nostri standard di fabbrica

In Nuote Metals produciamo rivetti secondo le seguenti specifiche.

Gamma dimensionale

Materiali disponibili

Considerazioni sull'installazione

Preparazione del foro

Il diametro del foro deve essere maggiore di 0,05–0,10 mm rispetto al gambo del rivetto. Un foro sovradimensionato determina una formazione di clinch irregolare. Un foro sottodimensionato può dividere la coda cava.

Strumenti di impostazione

Possono essere impostati utilizzando:

• Impostazione manuale del martello (volume basso)
• Pistole pneumatiche per rivetti (volume medio)
• Presse idrauliche o pneumatiche (alto volume)
• Sistemi di rivettatura orbitale automatizzata (volume molto elevato)

Punti di controllo qualità

• Ispezione visiva della formazione del clinch
• Test della forza di estrazione in base alle specifiche dell'applicazione
• Monitoraggio della consistenza su linee automatizzate

Rivetti semitubolari – Domande frequenti

Q1: Qual è la differenza tra rivetti semitubolari e rivetti tubolari completi?

R: La differenza è la profondità della sezione cava. Un rivetto mezzo tubolare ha una cavità cava che si estende solo per il 30–50% della lunghezza del gambo dall'estremità della coda. Un rivetto tubolare completo è cavo lungo tutto il gambo. offrono una maggiore resistenza al taglio (80–95% del solido) pur riducendo la forza di presa di circa il 70%. I rivetti tubolari completi forniscono solo il 50-70% della resistenza del rivetto solido. Per le applicazioni che richiedono capacità di carico con assemblaggio ad alta velocità, come le guarnizioni dei freni delle automobili o i telai dei mobili, i rivetti semitubolari sono la scelta corretta.

Q2: Possono essere utilizzati come punti di articolazione o per giunti allentati?

SÌ. possono essere fissati in modo ampio a seconda dell'applicazione. Poiché il rigonfiamento del rivetto avviene solo in corrispondenza della coda, possono fungere da punti di articolazione in cui è preferibile il movimento. Ciò li rende ideali per cerniere, meccanismi pieghevoli e gruppi rotanti. Le applicazioni includono perni di mobili, collegamenti terminali elettrici e collegamenti meccanici. La pressione di impostazione può essere controllata per ottenere la tenuta desiderata.

D3: In che modo Nuote Metals garantisce una qualità costante in grandi cicli di produzione?

R: In Nuote Metals il controllo qualità inizia nella fase della materia prima. Ogni lotto è riconducibile al certificato del frantoio. Durante la produzione, eseguiamo controlli dimensionali a intervalli prestabiliti, in genere 10 campioni ogni 1.000 pezzi. Misuriamo il diametro del gambo, la lunghezza della canna, il diametro della testa e la profondità della cavità. L'ispezione finale comprende il test della formazione della clinciatura su campioni rappresentativi. Forniamo inoltre la documentazione completa, inclusi rapporti di ispezione, certificati di fabbrica e dichiarazioni RoHS, con ogni spedizione.

Un ritorno misurato alla tecnologia collaudata

Rivetti semitubolarinon sono una nuova soluzione. Si tratta di una soluzione collaudata che offre vantaggi misurabili rispetto a molte alternative per determinate applicazioni. L'attuale tendenza verso un loro maggiore utilizzo sembra essere guidata da considerazioni pratiche: forza di fissaggio inferiore, qualità di giunzione costante e idoneità sia per applicazioni strutturali che per pivot.

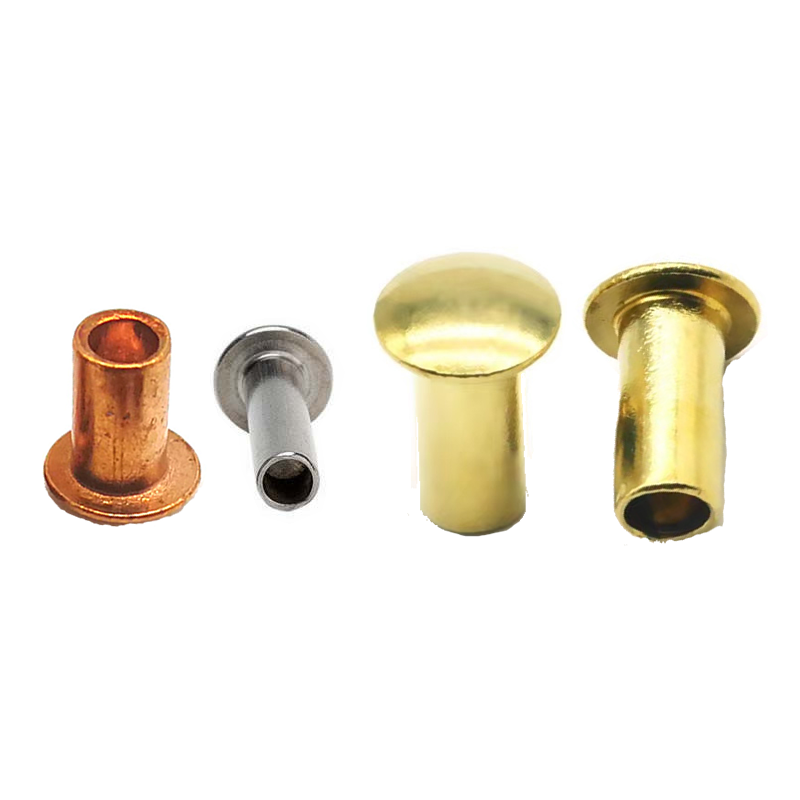

In Nuote Metals continuiamo a produrli in acciaio, acciaio inossidabile, ottone, rame e alluminio, con stili di testa tra cui piatto, rotondo, svasato, a traliccio, universale e piatto. La nostra certificazione ISO 9001:2015 garantisce tracciabilità e coerenza della qualità.

L'elemento di fissaggio che è al servizio della produzione da oltre un secolo continua ad essere una scelta rilevante nell'assemblaggio moderno.
