Come scegliere gli occhielli giusti per le applicazioni dal PCB alla pelletteria?

Occhielli e occhielli: la distinzione che determina le prestazioni

I due termini sono spesso usati in modo intercambiabile. Non sono lo stesso prodotto. Specificare quello sbagliato porta a un'ingegneria eccessiva o a un guasto prematuro.

Un confronto strutturale

La regola pratica del nostro reparto di produzione: se il materiale è relativamente sottile e il carico è da leggero a moderato, utilizzare un occhiello. Se il materiale è tela pesante, vinile o un telo portante, utilizzare un anello di tenuta. Per tutto ciò che sta nel mezzo, la decisione di solito dipende dall'estetica della flangia e dalla dimensione del foro.

Selezione del materiale: abbinamento dell'occhiello all'ambiente

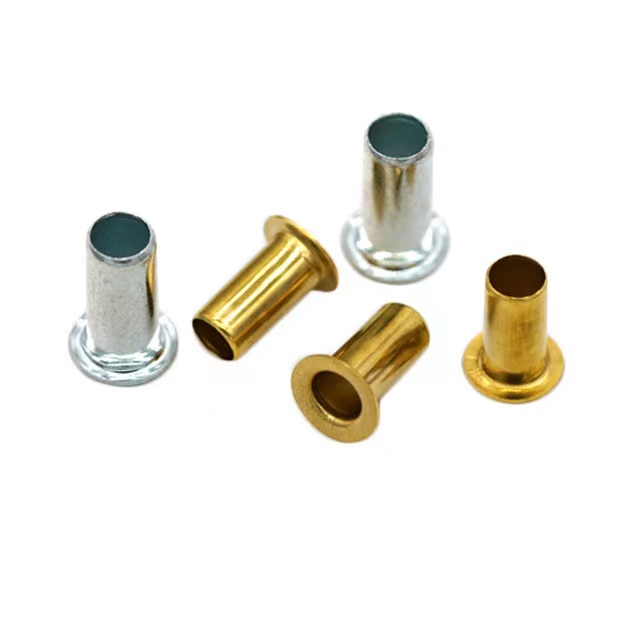

A Nuote Metals,occhiellisono realizzati in cinque materiali. Ognuno risolve un problema diverso.

Confronto dei materiali

La nostra logica di selezione:Ottone per l'elettronica dove la conduttività e l'aspetto sono importanti. Acciaio inossidabile per ambienti marini e chimici. Alluminio quando il peso è il vincolo. Rame solo quando la massima conduttività non è negoziabile. Acciaio quando dominano i costi e l’ambiente è secco.

Due applicazioni dai nostri record

Rinforzo a foro passante PCB (ottone, flangia piatta)

Problema:Un produttore di elettronica che produce schede di controllo industriali ha riscontrato il sollevamento di un tampone di rame attorno ai fori passanti dopo il ciclo termico. I fori venivano utilizzati per le gambe del trasformatore e del connettore e lo stress meccanico derivante dall'assemblaggio si trasferiva direttamente al giunto di saldatura.

La nostra soluzione:Abbiamo fornitoocchielli in ottonecon flange piatte, diametro esterno 2,4 mm, lunghezza canna 4 mm. ILocchiellisono stati inseriti nei fori passanti placcati e laminati per creare un manicotto meccanico. Il corpo in ottone ha assorbito le sollecitazioni di assemblaggio, proteggendo la lamina di rame dal distacco. Il diametro interno è stato specificato maggiore di 0,05 mm rispetto al cavo del componente per consentire un facile inserimento senza gioco.

Risultato:I guasti al sollevamento dei tamponi sono scesi a zero in 12 mesi di produzione. Il produttore ha aggiunto l'occhiello allo standard di progettazione per tutti i fori passanti per componenti pesanti.

Gruppo cerniera per dispositivo audio portatile (ottone nichelato, flangia arrotolata)

Problema:Un produttore di altoparlanti Bluetooth portatili necessitava di un punto di articolazione durevole e a basso profilo per il meccanismo del supporto pieghevole. L'alloggiamento era in plastica ABS, spesso 1,8 mm. Il design originale utilizzava un piccolo perno di acciaio pressato su un perno di plastica, ma il perno si è rotto durante il test di caduta e il perno si è corroso in ambienti umidi.

La nostra soluzione:Abbiamo fornito nichelatoocchielli in ottonecon flangia rullata, diametro interno 2,0 mm, lunghezza canna 3,5 mm. L'occhiello è stato inserito nell'alloggiamento in plastica per fungere da superficie di appoggio rinforzata per il perno della cerniera. La flangia arrotolata forniva una superficie liscia e a basso profilo che non interferiva con l'azione di piegatura. La placcatura in nichel previene la corrosione e si abbina alla finitura metallica dell'altoparlante.

Risultato:Il test di caduta è stato superato a 1,5 m su calcestruzzo senza fessurazioni delle sporgenze. Dopo 18 mesi di produzione, il gruppo cerniera non presenta usura o corrosione. Il cliente ha eliminato completamente il perno in acciaio e ora utilizza l'occhiello sia come rinforzo che come superficie di appoggio.

Specifiche tecniche – Cosa deteniamo

Per le applicazioni PCB, possiamo mantenere il diametro del gambo a ±0,02 mm quando la tolleranza del conduttore del componente lo richiede.

Occhielli – Domande frequenti

Q1: Quando dovrei usare un occhiello invece di un occhiello?

R: Utilizzare un occhiello quando il materiale è relativamente sottile, il carico è da leggero a moderato e si desidera una finitura a basso profilo. Gli occhielli sono elementi di fissaggio monopezzo con un rapporto flangia-foro più piccolo, che li rende adatti per abbigliamento, pelletteria, calzature, elettronica e prodotti di carta. Utilizzare un anello di tenuta quando il materiale è tela pesante, vinile o un telo portante e il foro è più grande di circa 12 mm. Gli occhielli sono costituiti da due pezzi (corpo e rondella) e forniscono un rinforzo maggiore per le applicazioni pesanti. Se il materiale ha uno spessore inferiore a 3 mm e il foro è inferiore a 12 mm, un occhiello è quasi sempre la scelta giusta.

Q2: Quali tolleranze sono più importanti per gli occhielli PCB?

R: Due tolleranze sono fondamentali. Innanzitutto, il diametro interno dell'occhiello deve essere dimensionato in base al componente della mina, in genere da 0,05 mm a 0,20 mm più grande del diametro della mina per consentire l'inserimento senza legarsi. In secondo luogo, il diametro esterno deve adattarsi al foro di passaggio della scheda, che solitamente è da 0,03 mm a 0,10 mm più grande del diametro esterno dell'occhiello. Se l'occhiello è troppo allentato nella tavola, non farà presa; se è troppo stretto, può rompere la scheda o deformarsi durante l'inserimento. Per armature critiche a foro passante, specificare esplicitamente queste dimensioni anziché fare affidamento sulle dimensioni commerciali.

Q3: Gli occhielli possono essere utilizzati in applicazioni esterne o marine?

Sì, con il materiale giusto.Occhielli in acciaio inossidabile(304 per esterni generici, 316 per acqua salata e cloruri) offrono la massima resistenza alla corrosione. Gli occhielli in alluminio 5056 offrono una buona resistenza alla corrosione di tipo marino con un peso inferiore. L'ottone funziona bene in acqua dolce e in condizioni miti, ma può dezincificare in nebbia salina continua. Il rame forma una patina protettiva e si adatta alle coperture e ai lavori storici. L'acciaio deve essere placcato e non è consigliato per un'esposizione prolungata all'umidità. Per i gruppi di tessuti costieri o marini, specificare acciaio inossidabile 316 o alluminio 5056.

Q4: Qual è il MOQ e il tempo di consegna per gli occhielli di Nuote Metals?

R: Il nostro MOQ standard è di 20.000 pezzi per le dimensioni in stock. Per i primi ordini o campioni, accettiamo quantità inferiori, fino a 5.000 pezzi. Forniamo campioni gratuiti per le taglie in stock; paghi solo le spese del corriere. Tempi di consegna: 3–5 giorni per le dimensioni in stock; 15-20 giorni per dimensioni non standard, compresi strumenti personalizzati. Ogni lotto include un certificato del materiale, un rapporto di ispezione dimensionale e una dichiarazione RoHS. Abbiamo fornitoocchiellia clienti in oltre 40 paesi. Certificato ISO 9001:2015.
