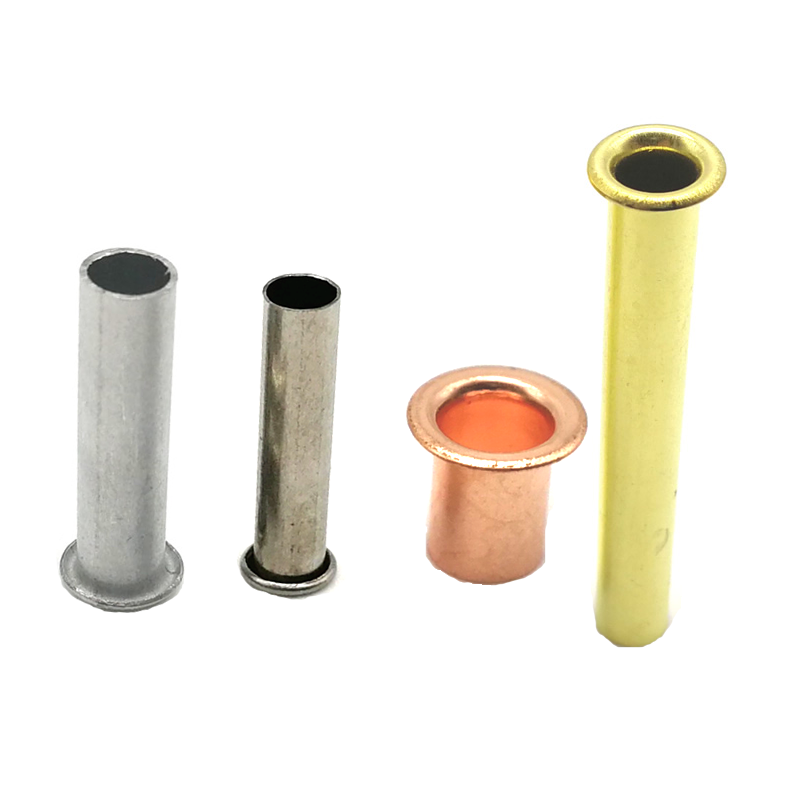

Rivetti per tubi

La maggior parte dei rivetti cavi che troverai sul mercato sono ricavati da lamiera, un processo che inizia con una striscia piatta e forma la canna attraverso un'imbutitura progressiva. I rivetti per tubi sono diversi. Iniziano come veri e propri tubi metallici: tubi senza saldatura o saldati, tagliati a misura, con una testa formata su un'estremità.

Questa differenza è importante. Poiché iniziano come tubi, hanno uno spessore di parete uniforme e un diametro interno costante. Si sentono più consistenti dei rivetti cavi trafilati. Si fissano in modo pulito con semplici utensili manuali o presse. E il centro cavo può essere utilizzato per il cablaggio, l'allacciatura o semplicemente per ridurre il peso.

Se la tua applicazione richiede un rivetto cavo con peso, resistenza e un foro pulito, sono ciò che stai cercando.

Rivetti per tubi e rivetti cavi trafilati: la differenza che conta

Scegli il tubo uno quando:Hai bisogno di un rivetto cavo con una sensazione più consistente. L'applicazione riguarda pelletteria, selleria, finiture marine o assemblaggi elettrici. È necessario un diametro interno coerente per il cablaggio o l'allacciatura. Vuoi un dispositivo di fissaggio che sembri costruito per durare.

Materiali che possiamo offrire

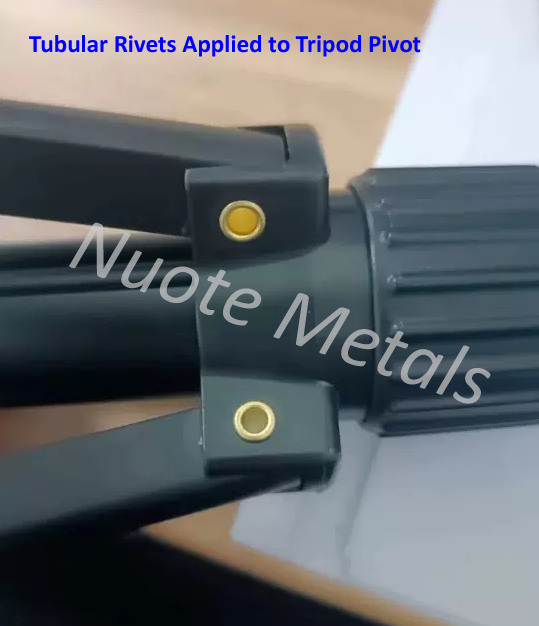

Una vera applicazione: cerniera per gamba del treppiede della fotocamera

Un produttore di treppiedi per fotocamere professionali aveva bisogno di un dispositivo di fissaggio leggero e pulito per il meccanismo di cerniera della gamba. Le sezioni delle gambe si infilano e si piegano: qualsiasi dispositivo di fissaggio sporgente raschierebbe contro il tubo interno della gamba durante l'estensione e la retrazione. I rivetti solidi originali fornivano robustezza ma aggiungevano peso inutile e richiedevano un'elevata forza di fissaggio che occasionalmente danneggiava il sottile tubo di alluminio. Gli occhielli disegnati erano troppo leggeri e non fornivano la sensazione sostanziale che il cliente desiderava per un prodotto premium.

Abbiamo fornito rivetti per tubi in alluminio: gambo da 4,0 mm, testa rotonda da 7,5 mm, lunghezza canna da 8,0 mm, finitura anodizzata trasparente. La struttura del tubo ha fornito uno spessore di parete uniforme e un diametro interno pulito e coerente. Il design cavo ha ridotto il peso complessivo della cerniera del 15%. La testa rotonda si è posizionata perfettamente sulla superficie della cerniera senza raschiare il tubo interno della gamba. Il cliente ha testato 500 rivetti su 250 treppiedi. Dopo 10.000 cicli di estensione-retrazione, zero allentamenti, zero graffi, zero guasti. Ora ordinano i nostri rivetti in lotti di 200.000 pezzi all'anno.

Stili di testa: cosa offriamo

Sono disponibili in tre stili di testa:

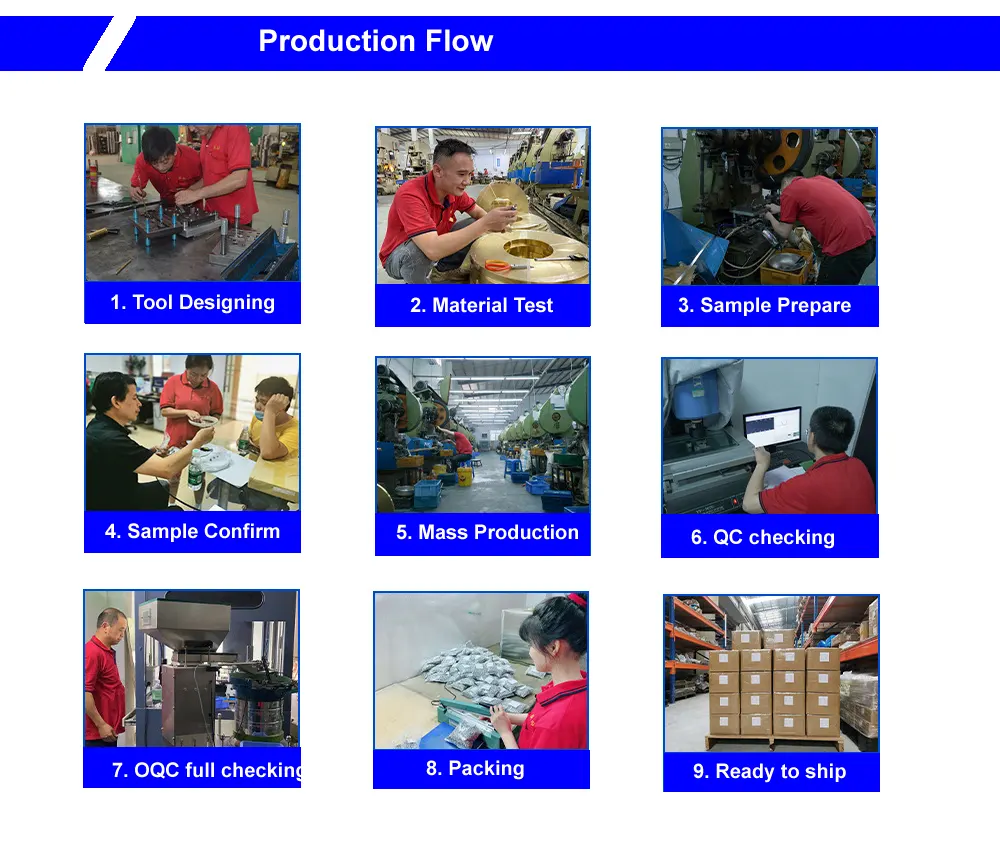

Come li produciamo: taglio tubi + intestazione

I rivetti per tubi iniziano come tubi metallici, non fili, non fogli. Il processo è distinto da altri tipi di rivetti.

1. Approvvigionamento di scorte di tubi– Acquistiamo tubi metallici certificati (senza saldatura o saldati) da stabilimenti approvati: ottone, rame, acciaio inossidabile, acciaio al carbonio o alluminio. Ogni lotto viene fornito con un certificato di prova del mulino e un numero di colata.

2.Ispezione del materiale in entrata– Viene controllato il diametro esterno del tubo (±0,02 mm), lo spessore della parete e la composizione del materiale. I tubi non conformi alle specifiche vengono rifiutati.

3. Taglio del tubo– Il tubo viene tagliato alla precisa lunghezza del grezzo utilizzando un'apparecchiatura di taglio ad alta velocità. Ogni pezzo grezzo diventa un rivetto.

4. Intestazione– Il tubo grezzo tagliato viene inserito in una pressa per intestatura. Una matrice in metallo duro forma la testa (tonda, piatta o svasata) su un'estremità. Il tubo cavo rimane aperto all'estremità della coda.

5. Rifilatura– La bava attorno al bordo della testa viene rimossa.

6. Caduta– Le microbave vengono eliminate.

7. Placcatura o rivestimento– Zinco, nichel, passivazione, laccatura o altre finiture vengono applicate come specificato.

8. Ispezione finale– Smistamento ottico al 100% per dimensioni critiche. Campione AQL verificato manualmente. Rapporto dimensionale e Certificato di Conformità rilasciati con ogni spedizione.

Tempi di consegna:5–10 giorni standard; lavorazione personalizzata: 15–20 giorni.

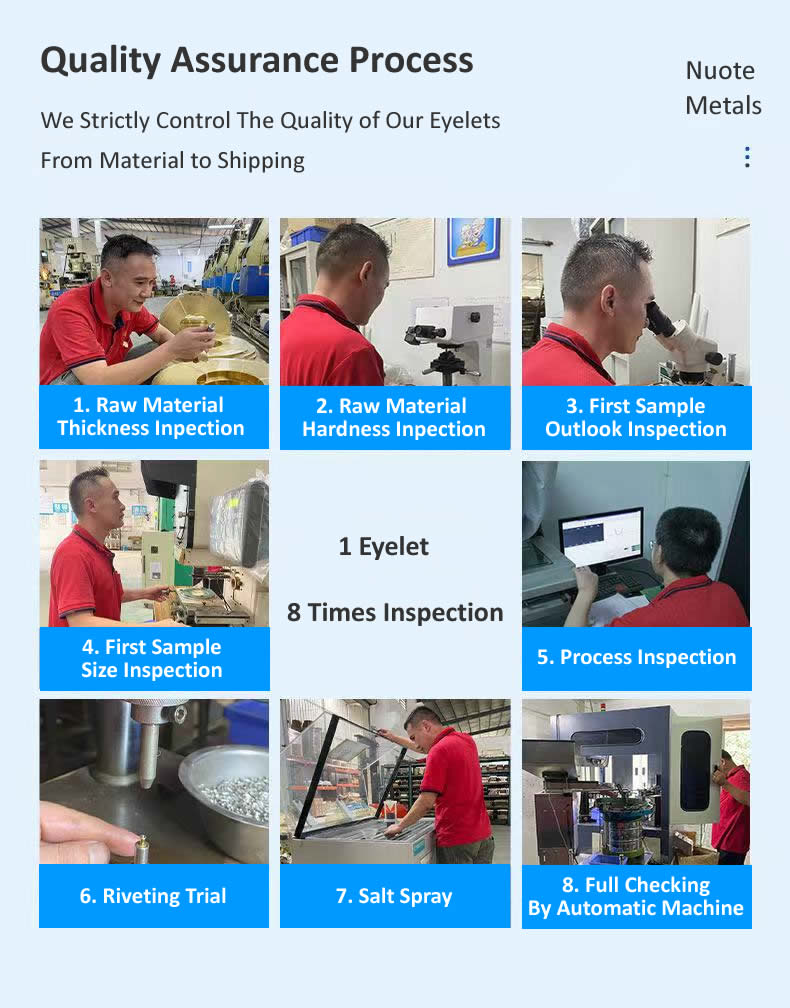

Un rivetto, otto controlli: come garantiamo la qualità

Non ci basiamo sul campionamento casuale. Ogni lotto di rivetti per tubi passa attraverso otto controlli di qualità separati prima di lasciare la nostra fabbrica. Il principio è semplice: misurare presto, misurare spesso e non dare mai per scontato.

Controllo diametro materia prima– Lo stock di tubi in entrata viene misurato con un micrometro laser. Tolleranza del diametro: ±0,02 mm. Qualsiasi bobina al di fuori di questo intervallo viene scartata prima che raggiunga il reparto di produzione.

Controllo della durezza della materia prima– Un campione di ciascun lotto di tubi viene testato su un durometro Rockwell. L'intervallo accettabile varia in base al materiale. Troppo morbido e il rivetto si deformerà durante la direzione. Troppo duro e il tubo potrebbe rompersi durante la svasatura.

Controllo dell'aspetto del primo articolo– Dopo l'impostazione dell'attrezzatura, i primi 10 rivetti vengono ispezionati visivamente sotto ingrandimento. Cerchiamo crepe, teste irregolari, segni superficiali o bave. Qualsiasi difetto visibile ferma la stampa.

Controllo dimensionale primo articolo– Gli stessi 10 rivetti vengono misurati su un comparatore ottico. Il diametro della testa, l'altezza della testa, il diametro del gambo, la lunghezza della canna e lo spessore della parete devono rientrare nelle tolleranze del disegno prima dell'inizio della produzione.

Controlli in itinere– Durante la produzione in serie, l’operatore tira 5 rivetti ogni 500 pezzi. Le dimensioni vengono verificate con calibri digitali e calibri passa/non passa. Qualsiasi deriva innesca la regolazione dell'attrezzatura.

Impostazione di prova (svasatura di prova)– Ogni 2.000 pezzi, inseriamo 3 rivetti in un campione di materiale rappresentativo (stesso spessore e tipo del vostro assemblaggio). Il clinch svasato viene ispezionato per verificarne la simmetria, la tenuta e la formazione priva di crepe. Non sono accettati rivetti allentati o rotti.

Test in nebbia salina (se richiesto)– Per i rivetti esterni o placcati, inviamo campioni al nostro laboratorio per i test in nebbia salina ASTM B117. Insieme al lotto viene rilasciato un certificato.

Ispezione finale in uscita– Prima del confezionamento, ogni rivetto passa attraverso una selezionatrice ottica. Le telecamere controllano il diametro della testa, l'altezza della testa, il diametro del gambo, la lunghezza della canna e la concentricità. Gli scarti vengono espulsi automaticamente. Viene quindi estratto un campione AQL casuale (Livello II, 1.0) per la verifica manuale.

Un rivetto per tubi che sopravvive a tutti gli otto passaggi è pronto per lasciare la nostra fabbrica. Conserviamo i registri di ogni assegno per cinque anni.

Cosa dicono i nostri clienti: feedback reali

Tre domande a cui rispondiamo spesso

D: "Qual è la differenza tra rivetti per tubi e rivetti tubolari? Sono la stessa cosa?"

R: In molti contesti, "rivetti per tubi" e "rivetti tubolari" sono usati in modo intercambiabile. Entrambi si riferiscono a rivetti cavi realizzati con materiale tubolare. Tuttavia, esiste una distinzione tecnica: alcuni rivetti tubolari (DIN 7339) sono realizzati con materiale in nastro formato in un tubo, mentre i rivetti per tubi (DIN 7340) sono realizzati con tubi senza saldatura o saldati. In Nuote Metals, i nostri rivetti sono realizzati con tubi autentici, tagliati su misura e rifiniti, conferendo loro uno spessore di parete uniforme e un diametro interno costante.

D: "Possono essere utilizzati per i collegamenti elettrici?"

R: Sì, a seconda del materiale. I rivetti per tubi in ottone offrono un'eccellente conduttività elettrica e termica, rendendoli particolarmente adatti per collegamenti a circuiti stampati, dispositivi di messa a terra e terminazioni di cavi. I rivetti per tubi in rame forniscono una conduttività ancora più elevata (100% IACS) per applicazioni elettriche impegnative. I rivetti per tubi in acciaio inossidabile e acciaio al carbonio non sono consigliati per i collegamenti elettrici a causa della loro minore conduttività.

D: "Dove vengono comunemente utilizzati e quali sono i materiali migliori per ciascuna applicazione?"

R: Sono utilizzati in un'ampia gamma di settori e la scelta del materiale dipende dall'applicazione:

Per la custodia del treppiede di cui sopra, l'alluminio è stata la scelta giusta: ha fornito l'aspetto leggero e pulito di cui il cliente aveva bisogno senza compromettere resistenza o durata.
