Stampaggio di metalli di precisione

Dalle staffe che tengono in posizione il motore della tua auto ai terminali che collegano la batteria del tuo telefono,stampaggio di metalli di precisionei componenti sono ovunque. Sono i pezzi metallici che danno forma, struttura e funzione ai prodotti che utilizziamo ogni giorno. Noi di Nuote Metals produciamo questi componenti a milioni, in modo accurato, coerente ed economico.

Che cos'è lo stampaggio di metalli di precisione?

Si tratta di un processo di produzione che forma componenti metallici alimentando la bobina o la lamiera attraverso una pressa per stampaggio dotata di stampi progettati su misura. La pressa applica una forza elevata per tagliare, piegare, modellare o forare il metallo in una forma finita, spesso in un'unica corsa o in una sequenza progressiva.

A differenza della fusione o della forgiatura, lo stampaggio non richiede la fusione del materiale. Modella il metallo a temperatura ambiente attraverso la formatura a freddo, che preserva le proprietà meccaniche originali del materiale. Il risultato è un componente resistente, dimensionalmente accurato e pronto per l'assemblaggio, senza costi aggiuntivi o tempi di lavorazione secondaria.

Lo stampaggio di precisione dei metalli può produrre parti semplici – una rondella piatta con un foro al centro – o componenti complessi – un alloggiamento imbutito con molteplici piegature, fori perforati e caratteristiche in rilievo. La complessità dipende dal design dello stampo e dal numero di operazioni eseguite in ciascuna corsa della pressa.

Stampaggio e processi alternativi – Perché lo stampaggio vince

Quando è necessario produrre parti metalliche in grandi quantità, lo stampaggio è spesso il metodo più efficiente disponibile.

Una volta realizzato lo stampo, il costo marginale di ogni parte aggiuntiva è molto basso. Ciò rende lo stampaggio la scelta ideale per tirature di produzione di 10.000 pezzi e oltre.

Le nostre capacità di stampaggio: presse, materiali e processi

Premere Capacità

Disponiamo di un moderno impianto di stampaggio con presse da 25 a 200 tonnellate. Questa gamma ci consente di gestire qualsiasi cosa, dai delicati componenti elettronici alle parti strutturali automobilistiche più grandi.

Opzioni materiali

Processi di stampaggio disponibili

Tolleranze dimensionali

Manteniamo tolleranze strette in base allo spessore del materiale e alla geometria della parte. Per la maggior parte delle caratteristiche, manteniamo ±0,05 mm per le posizioni dei fori, i contorni del pezzo grezzo e gli angoli di piega. Su richiesta sono disponibili tolleranze di precisione fino a ±0,01 mm.

Una vera applicazione: terminale della batteria per il produttore di veicoli elettrici

Un produttore di pacchi batterie per veicoli elettrici aveva bisogno di un componente terminale in grandi volumi per i collegamenti tra cella e sbarre collettrici. Il terminale richiedeva più fori entro una posizione di ±0,05 mm, una curvatura di 90° con un raggio stretto e una superficie di contatto coniata per prestazioni elettriche costanti. Il volume annuo era di 500.000 pezzi: troppi per la lavorazione CNC, troppo complessi per una semplice matrice per tranciatura.

Abbiamo progettato uno stampo progressivo con nove stazioni: perforazione dei fori pilota, tranciatura del contorno esterno, coniatura della superficie di contatto, piegatura e taglio finale. La fustella progressiva funziona a 80 colpi al minuto, producendo terminali finiti pronti per la placcatura. Il cliente ha ricevuto i primi campioni in 18 giorni e le parti di produzione in 30 giorni. Dopo 18 mesi di produzione, la filiera ha prodotto oltre 1,5 milioni di terminali con scarti dimensionali pari a zero.

Dove viene utilizzato

I componenti di precisione per lo stampaggio dei metalli si trovano praticamente in ogni settore:

• Automobilistico– Staffe, custodie, connettori, alloggiamenti di sensori, componenti di cinture di sicurezza, parti di sistemi di scarico
• Elettronica– Contenitori schermanti, terminali, contatti, connettori, dissipatori di calore
• Dispositivi medici– Componenti di strumenti chirurgici, alloggiamenti di apparecchiature diagnostiche, involucri di dispositivi impiantabili
• Aerospaziale– Staffe, elementi di fissaggio, custodie, componenti di rivestimento interno
• Energia rinnovabile– Clip di montaggio del pannello solare, componenti dell'involucro della batteria, telaio dell'inverter
• HVAC– Componenti di condutture, alloggiamenti di ventilatori, pannelli di controllo
• Mobili e ferramenta– Cerniere, staffe, connettori, finiture decorative
• Telecomunicazioni– Componenti di schermatura, alloggiamenti di connettori, parti di apparecchiature della stazione base

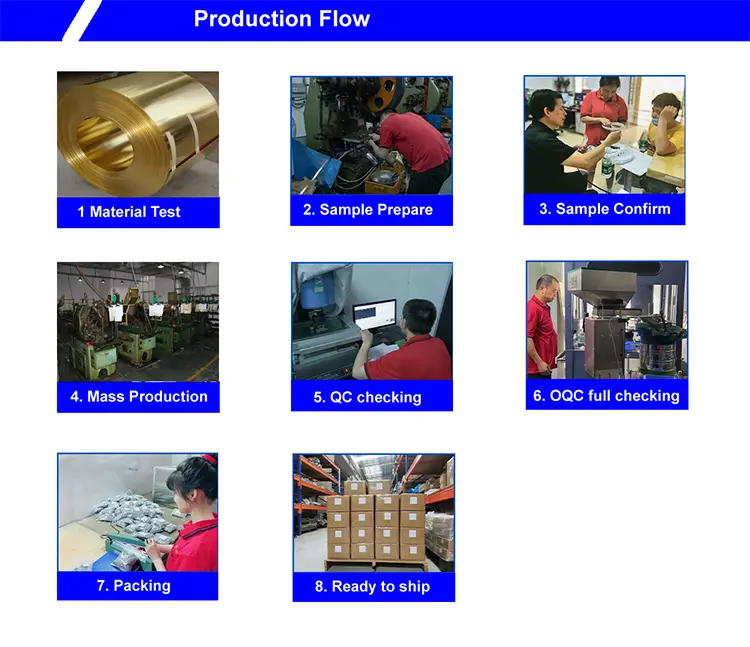

Come produciamo componenti per stampaggio: dalla progettazione alla consegna

Passaggio 1: progettazione e revisione DFM

Fornisci un disegno 2D o un modello 3D (STEP, IGES o PDF). I nostri ingegneri esaminano la producibilità del progetto, controllando raggi, tolleranze, spessore del materiale e direzioni di piegatura. Forniamo feedback DFM entro 2-3 giorni lavorativi per ridurre i costi degli utensili e migliorare le prestazioni delle parti.

Fase 2: progettazione e fabbricazione degli strumenti

Progettiamo e produciamo internamente i nostri stampi per stampaggio. Questa integrazione verticale ci offre tempi di consegna più rapidi, minori costi di attrezzaggio e un controllo di qualità completo. La selezione dell'acciaio per utensili (D2, A2 o carburo per volumi elevati) viene adattata ai requisiti di materiale e volume.

Fase 3: campionamento e ispezione del primo articolo

Produciamo fino a 20 pezzi campione senza costi aggiuntivi (per utensili approvati). Misuriamo ogni dimensione su un comparatore ottico e forniamo un rapporto completo di ispezione del primo articolo (FAI). Ispezioni e approvi prima dell'inizio della produzione.

Fase 4: Produzione e Controllo Qualità

La produzione completa viene eseguita in base alla quantità di PO. Le ispezioni durante il processo si verificano a intervalli definiti (ogni 500–2.000 pezzi). Campionamento casuale finale per AQL (ANSI/ASQ Z1.4). Ogni lotto viene controllato dimensionalmente al 100% prima dell'imballaggio.

Passaggio 5: operazioni secondarie e spedizione

Offriamo servizi secondari interni e in collaborazione con partner: sbavatura, maschiatura, saldatura, placcatura (zinco, nichel, stagno), verniciatura a polvere e anodizzazione. Le parti vengono imballate secondo le vostre specifiche (sfuse, in vassoio, in bobina o in borsa) e spedite con la documentazione completa.

Garanzia di qualità: cosa controlliamo, perché è importante

La nostra attrezzatura di ispezione:

• Sistema di misurazione delle immagini 2.5D– Misurazione del contorno completo, posizione del foro, concentricità
• Proiettore di profili (comparatore ottico)– Profondità della cavità, angolo di piega, raggio del bordo
• Micrometro laser– Misurazione del diametro ad alta velocità e senza contatto
• Durometro Rockwell– Verifica della durezza della materia prima
• Camera per prove in nebbia salina –Test di resistenza alla corrosione (ASTM B117)
• Spettrometro– Verifica della composizione dei materiali delle bobine in ingresso

Tutte le apparecchiature vengono calibrate annualmente da laboratori terzi accreditati. I registri delle ispezioni vengono conservati per cinque anni.

Il tuo ordine: cosa ti inviamo

Quando arrivano i tuoi componenti per lo stampaggio dei metalli di precisione, ricevi una registrazione completa di ciò che è stato prodotto e di come è stato verificato.

Cosa troverai nella confezione:

• Parti in confezione sigillata– Etichettato con codice articolo, numero di lotto e quantità
• Certificato materiale– Composizione chimica e proprietà tensili della bobina originale
• Rapporto di ispezione del primo articolo (FAI).– Verifica dimensionale completa (per nuovi utensili)
• Rapporto di controllo dimensionale– Misurazioni effettive dal lotto di produzione
• Certificato di placcatura– Spessore verificato da XRF (se applicabile)
• Certificato di conformità– Firmato dal nostro responsabile QA, tracciabile in batch

Certificato per:ISO 9001:2015, RoHS, REACH

Tre domande a cui rispondiamo spesso

D: "Qual è la quantità minima d'ordine (MOQ) per lo stampaggio di precisione dei metalli?"

R: Per le parti che richiedono nuovi utensili dedicati, il nostro MOQ tipico è di 5.000-10.000 pezzi per ammortizzare i costi degli utensili. Tuttavia, offriamo quantità flessibili per la prototipazione: fino a 50-500 pezzi utilizzando utensili morbidi temporanei o taglio laser (per parti piatte senza piegatura). Per le parti che possono essere prodotte utilizzando la nostra libreria di utensili standard esistente, accettiamo ordini a partire da 100 pezzi. Invia il tuo disegno per un preventivo personalizzato. Offriamo anche fino a 20 pezzi campione gratuitamente dopo l'approvazione dell'attrezzatura (il cliente paga la spedizione).

D: "Qual è il tempo di consegna tipico per lo stampaggio di precisione dei metalli?"

R: I tempi di consegna dipendono dalla complessità della parte e dai requisiti degli utensili. Per le parti semplici con strumenti di tranciatura o perforazione a operazione singola (stampo composto), la fabbricazione degli strumenti richiede in genere 15-20 giorni lavorativi. I primi campioni sono disponibili 3–5 giorni dopo il completamento dell'attrezzatura. Per le parti complesse che richiedono stampi progressivi con più stazioni (piegatura, imbutitura, coniatura), i tempi di consegna degli utensili variano da 25 a 40 giorni lavorativi. Offriamo utensili rapidi a un costo aggiuntivo. L'utensileria prototipo (utensileria morbida che utilizza alluminio o acciaio dolce) può essere prodotta in 7-10 giorni per cicli di validazione a basso volume.

D: "Come posso iniziare con un progetto di stampaggio di metalli di precisione?"

R: Iniziare è semplice. Inviaci un disegno 2D (PDF) o un modello 3D (STEP, IGES o SolidWorks) con dimensioni, tolleranze e materiale specificati. Includi la quantità annuale o dell'ordine stimata e gli eventuali requisiti di finitura superficiale. Con queste informazioni, forniamo un preventivo di bilancio entro 24 ore e un preventivo definitivo con suddivisione degli utensili entro 3-5 giorni lavorativi. Per le parti semplici, possiamo citare uno schizzo fatto a mano o una fotografia chiara con le dimensioni. Offriamo anche analisi DFM gratuita: esamineremo il tuo progetto e suggeriremo miglioramenti prima che inizino gli strumenti.

Nuote Metals – Dongguan, Cina. Certificato ISO 9001:2015. Revisione DFM gratuita e campioni disponibili. Contattaci con il tuo disegno: risponderemo entro 24 ore con i costi degli utensili, il prezzo del pezzo e i tempi di consegna.
