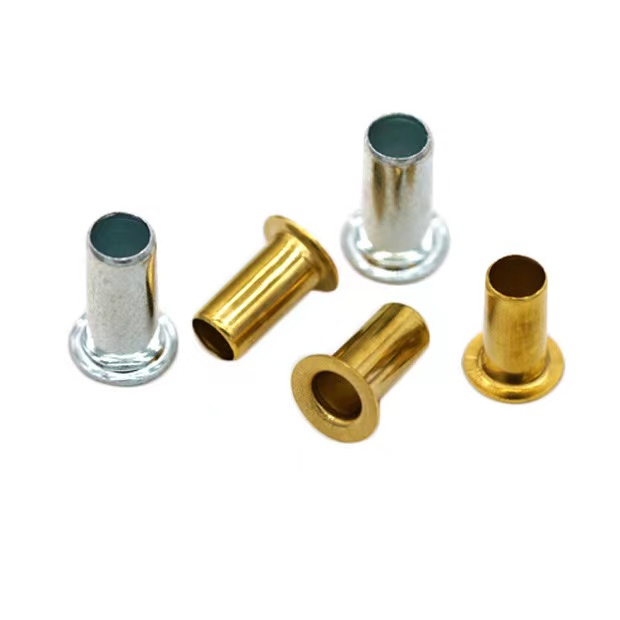

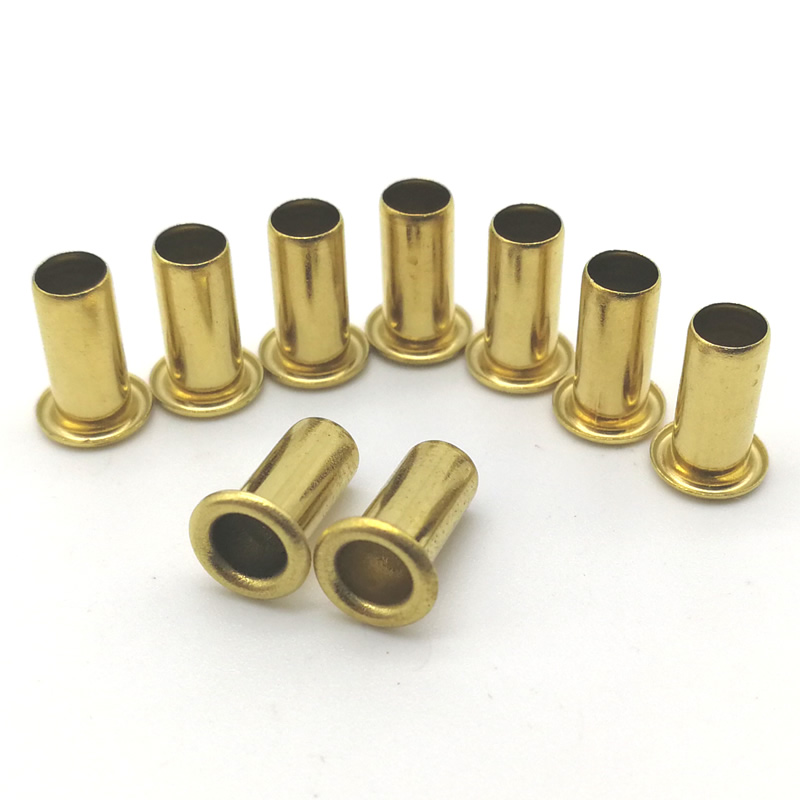

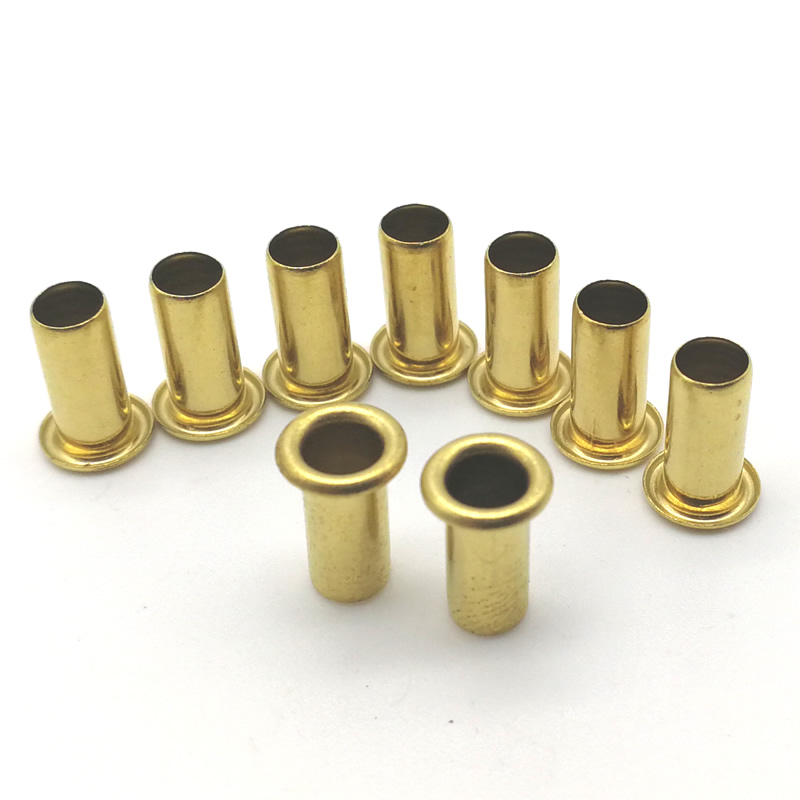

Occhiello perforato

Per rinforzare fori in tessuto, pelle o lamiere sottili, questo componente offre una soluzione semplice e permanente. A differenza delle alternative trafilate o tubolari, aocchiello perforatoè formato estrudendo un cilindro da un disco piatto, ottenendo una parte senza giunture e senza bave adatta per l'assemblaggio di volumi elevati.

Nuovi metallisegue un rigoroso protocollo di produzione in sette fasi per ogni ordine, dall'approvvigionamento dei materiali all'ispezione finale. Questa guida descrive in dettaglio il nostro processo, le opzioni dei materiali, i dati dimensionali e le politiche di qualità trasparenti.

Applicazioni del mondo reale

Caso 1 – Accenti decorativi per coltelli giocattolo (plastica ABS, occhiello punzonato in ottone)

Un produttore di giocattoli per bambini voleva aggiungere un aspetto realistico ed esclusivo alla sua serie di coltelli da gioco. Il progetto prevedeva piccoli punti metallici attorno alla lama e al manico per imitare l'aspetto dei rivetti su uno strumento reale. Questi accenti erano puramente decorativi, non portanti. I requisiti erano: brillante, sicuro per i bambini, facile da installare e abbastanza sicuro da sopravvivere al gioco duro.

Abbiamo fornito componenti per occhielli punzonati in ottone (diametro interno 3 mm, flangia esterna 6 mm, lunghezza canna corta 2 mm, finitura laccata). La canna poco profonda permetteva all'occhiello di appoggiarsi quasi a filo con la superficie dell'ABS. La finitura in ottone lucido conferiva al giocattolo un aspetto "autentico" di fascia alta. Poiché l'occhiello perforato non presenta sbavature taglienti, ha superato tutti i test di sicurezza contro l'intrappolamento delle dita. Consigliamo una semplice installazione con puntale termico: scaldare leggermente l'occhiello e premerlo in una rientranza prestampata. Dopo 10.000 cicli di cadute e urti, nessuno degli occhielli decorativi si è allentato o è caduto. Il cliente ora utilizza i nostri occhielli punzonati in ottone su quattro modelli di giocattoli come elemento di design distintivo.

Caso 2 – Punto di ancoraggio del telone

Un produttore di teloni industriali aveva bisogno di un occhiello resistente alla corrosione per le coperture dei camion pesanti esposti al sale e alla pioggia. I precedenti occhielli in alluminio si deformarono sotto alta tensione e si corrosero dopo un inverno. Avevano bisogno di una soluzione più resistente e antiruggine in grado di resistere a una forza di trazione di 200 kg.

Consigliamo parti con occhiello punzonato in ottone (diametro interno 8 mm, flangia esterna 15 mm, lunghezza canna 8 mm, finitura laccata). Il materiale in ottone offre un'eccellente resistenza alla corrosione in condizioni esterne pur rimanendo facile da impostare. Il fusto senza giunzioni dell'occhiello perforato arrotolava saldamente contro il tessuto in PVC, impedendo il passaggio. L'ampia flangia in ottone distribuisce il carico in modo uniforme, eliminando la deformazione. Dopo due anni di utilizzo sul campo su 5.000 teloni, non sono stati segnalati guasti. Da allora il cliente ha convertito tutte le coperture per carichi pesanti nei nostri occhielli punzonati in ottone.

Diversi tipi di occhielli che possiamo realizzare

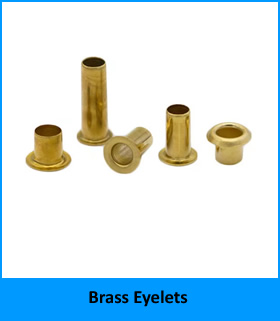

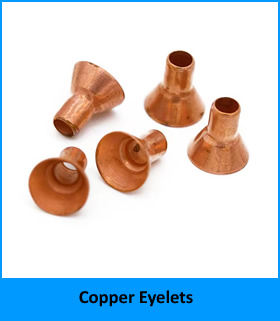

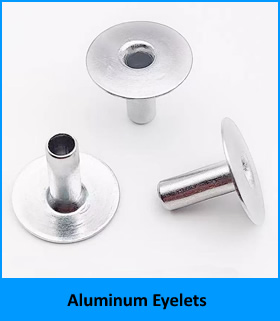

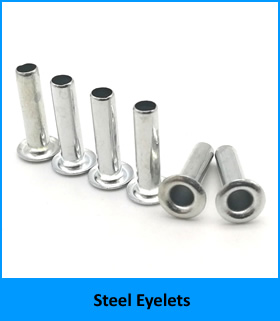

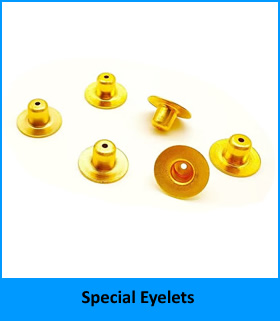

Nuovi metalliproduce diversi tipi di occhielli, come occhielli in ottone, occhielli in acciaio, occhielli in acciaio inossidabile, occhielli in alluminio, occhielli in rame e occhielli speciali.





Parametri Tecnici – Materiali e Dimensioni

Offriamo questi occhielli in quattro famiglie di materiali.

Opzioni materiali

Materiale	Gradi	Finitura tipica	Resistenza alla corrosione
Ottone	C26000	Laccato, anticato, nichelato	Buono (interno/marino)
Acciaio a basso tenore di carbonio	SPCC, Q195	Zincato (trasparente/blu/giallo)	Da moderato a buono
Alluminio	5052, 1100	Anodizzato trasparente o colorato	Buono (nebbia salina per oltre 100 ore)
Acciaio inossidabile	304, 316	Passivato, pallinato	Eccellente (marino/chimico)

Gamma dimensionale standard

Diametro interno (mm)	Flangia esterna (mm)	Lunghezza canna (mm)	Gamma di presa (mm)
3.0	6.0 – 6.5	3,4,5	1.0 – 3.5
4.0	7,5 – 8,0	4,5,6	1,5 – 4,5
5.0	9.0 – 10.0	5,6,7	2.0 – 5.5
6.0	10.5 – 11.5	6,7,8	2.5 – 6.5
8.0	13.5 – 15.0	7,8,10	3.0 – 8.0
10.0	16.0 – 18.0	8,10,12	3,5 – 10,0

In realtà abbiamo più di 3000 diverse misure di occhielli in magazzino, qui sono elencate solo alcune misure.

Processo di produzione in sette fasi

Seguiamo questo flusso di lavoro per ogni lotto.

Passo dopo passo dalla materia prima al pezzo finito

1. Approvvigionamento dei materiali– Le bobine certificate in ottone, acciaio, alluminio o acciaio inossidabile vengono acquistate da stabilimenti approvati. Ogni bobina è etichettata con numero di calore e grado.
2. Ispezione dei materiali– Le bobine in ingresso vengono testate utilizzando uno spettrometro per verificare la composizione chimica. Lo spessore viene controllato con un micrometro laser.
3. Personalizzazione o impostazione degli strumenti– Per le nuove dimensioni, progettiamo e lavoriamo stampi progressivi in ​​metallo duro (tempi di consegna 15–25 giorni). Per le misure standard i nostri tecnici installano e allineano la matrice esistente.
4. Ispezione del primo articolo– La macchina stampa 20–50 pezzi campione. Il nostro team QA misura ogni dimensione (ID, OD, lunghezza della canna, spessore della flangia). I campioni vengono inviati al cliente per l'approvazione.
5. Produzione di massa– Dopo l'approvazione, la pressa funziona a 200–600 colpi al minuto, producendo fino a 30.000 componenti all'ora. I controlli in-process avvengono ogni 2.000 pezzi.
6. Placcatura in subappalto (se richiesta)– Per le parti in acciaio o ottone che richiedono finiture di zinco, nichel o anticate, inviamo lotti ai nostri partner di placcatura certificati. Lo spessore della placcatura è verificato mediante XRF.
7. Ispezione finale in uscita– I lotti finiti vengono selezionati otticamente al 100% per dimensioni critiche. Viene estratto un campione casuale (AQL 1.0) per la verifica dimensionale completa e il test di pull. Con ogni spedizione viene rilasciato un Certificato di Conformità.

Questo flusso di lavoro in sette passaggi garantisce che ogniocchiello perforatolasciando la nostra fabbrica soddisfa le tolleranze e le proprietà dei materiali che promettiamo.

Guarda il nostro vedio per sapere come realizziamo gli occhielli

Garanzia di qualità e certificazioni

Manteniamo quanto segue per ogni lotto:

• Ambito di certificazione
• ISO 9001:2015 Sistema di gestione della qualità completo
• RoHS (2011/65/UE) Limiti di piombo, cadmio e mercurio (testato SGS)
• Dichiarazione REACH SVHC (elenco attuale)
• Dichiarazione di esenzione dalla RDC sui minerali dei conflitti

Ogni spedizione include un certificato di prova della fabbrica, un rapporto di ispezione dimensionale, un certificato di spessore della placcatura (se applicabile) e un certificato di conformità firmato.

Politiche trasparenti

• Politica sui campioni: 20 pezzi gratuiti per qualsiasi dimensione standard (il cliente paga la spedizione)
• Quantità minima d'ordine – 2.000 pezzi per acciaio/ottone; 5.000 per acciaio inox/alluminio
• Tempi di consegna: 5–7 giorni lavorativi per le taglie in stock; 12–15 giorni per finiture personalizzate
• Spese per l'attrezzatura: nessuna per ID e lunghezze di canna standard
• Politica di restituzione: parti difettose sostituite gratuitamente

Nuovi metallinon addebita alcun costo per la riqualificazione o il ricampionamento quando le tolleranze non vengono soddisfatte.

Domande frequenti

Q1: Qual è la differenza tra un occhiello punzonato e un rivetto tubolare?

R: La differenza principale sta nel modo in cui sono realizzati. Nostroocchiello perforato(chiamato anche occhiello imbutito) è formato da una lamiera piana attraverso un processo progressivo di imbutitura profonda: punzonamo un pezzo grezzo, poi lo imbutiamo in una tazza e infine foriamo il fondo per creare il foro. Ciò si traduce in un componente monopezzo senza giunture con una canna liscia e senza giunture. Un rivetto tubolare, invece, parte da un tubo metallico (senza saldatura o saldato). Il tubo viene tagliato a misura, quindi un'estremità viene arrotolata o intestata per formare la flangia. Poiché utilizza tubi prefabbricati, un rivetto tubolare può avere una cucitura visibile (se saldato) e in genere ha una parete più sottile di un occhiello disegnato dello stesso diametro. Per le applicazioni che richiedono un foro pulito e senza bave e la massima resistenza allo sfilamento in materiali morbidi (pelle, tessuto, plastica), consigliamo il nostro occhiello perforato. Per fissaggi metallo-metallo a basso costo e di volume elevato in cui una cucitura visibile è accettabile, può essere sufficiente un rivetto tubolare.

Q2: È possibile realizzare componenti con occhielli punzonati in acciaio inossidabile senza rompersi?

R: Sì, ma con controlli specifici. L'acciaio inossidabile (soprattutto il 304) si indurisce rapidamente durante l'estrusione. Utilizziamo punzoni per formatura in metallo duro lucidato ed estrusione a più stadi (tre colpi leggeri invece di un colpo pesante) per evitare fessurazioni. Viene inoltre applicato un lubrificante senza cloro ad alte prestazioni. Per canne di lunghezza superiore a 1,5× diametro interno, consigliamo una ricottura intermedia o il passaggio all'acciaio inossidabile 316. Il nostro tasso di rifiuto interno per le versioni in acciaio inossidabile è dello 0,6%, inferiore alla media del settore.

Q3: Come seleziono la lunghezza corretta del fusto per un occhiello perforato quando la pila di materiali include schiuma o imbottitura?

A: Misurare lo spessore della pila sotto la pressione di serraggio effettiva (non a riposo). Quindi selezionare una lunghezza della canna che superi lo spessore compresso di 1,0–1,5 mm. Ad esempio, se la schiuma si comprime da 5 mm a 2 mm con una pressione di 2 kg/cm², utilizzare una lunghezza del cilindro di 3,0–3,5 mm. Nuote Metals offre kit campione contenenti più lunghezze di canna in modo da poter testare la formazione della clinciatura sul materiale reale. Forniamo anche un calcolatore gratuito del range di presa: inviaci i dettagli della pila di materiali per un consiglio.

Perché scegliere noi

• Quattro famiglie di materiali: ottone, acciaio, alluminio, acciaio inossidabile (304/316)
• Utensili interni: nessun addebito per stampi esterni per dimensioni standard
• Smistamento ottico al 100% – elimina le parti dimensionalmente non conformi
• Programma di campioni gratuiti: prova l'idoneità prima di ordinare quantità di produzione
• Tracciabilità completa: rapporti MTC, CoC e placcatura con ogni ordine

ContattoNuovi metallioggi per richiedere un pacchetto campione o un pacchetto di conformità.
