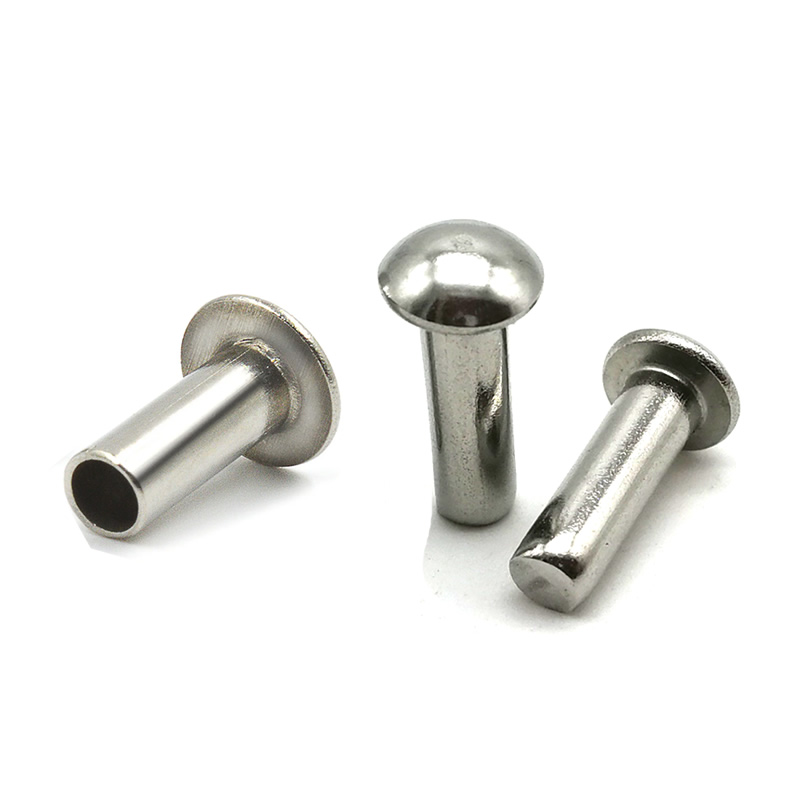

Rivetti a testa cilindrica in acciaio inossidabile

Quando un progettista sceglie un rivetto a testa bombata, non sta semplicemente selezionando un elemento di fissaggio. Stanno facendo una dichiarazione: questo giunto è intenzionale, questo componente è finito e la persona che lo ha assemblato si preoccupa del suo aspetto.

I rivetti a testa piatta in acciaio inossidabile prendono questa dichiarazione di design e la rendono permanente. La parete laterale diritta – la caratteristica distintiva della testa panoramica – crea una linea visiva pulita che manca alle teste rotonde. Il corpo in acciaio inossidabile garantisce che tra dieci anni il rivetto avrà lo stesso aspetto di oggi. Nessuna ruggine. Nessun appannamento. Nessuna placcatura da consumare.

Se stai specificando elementi di fissaggio visibili su apparecchiature che saranno viste dai clienti, ispezionate dalle autorità di regolamentazione o esposte ad ambienti difficili, i rivetti a testa bombata in acciaio inossidabile sono l'elemento di fissaggio che corrisponde alla qualità di tutto ciò che lo circonda.

La distinzione della testa panoramica: perché è importante la parete dritta

A prima vista, una testa panoramica sembra simile a una testa rotonda. Ma il fianco dritto cambia tutto.

La parete diritta è un segnale visivo. Dice all'osservatore che il dispositivo di fissaggio è stato scelto deliberatamente. Questo è il motivo per cui i produttori di apparecchiature di alta qualità – nel settore della trasformazione alimentare, dei dispositivi medici, dell'hardware marino e della carpenteria metallica architettonica – specificano rivetti a testa cilindrica per assemblaggi visibili.

Perché l'acciaio inossidabile per i rivetti a testa cilindrica

I rivetti a testa cilindrica vengono spesso utilizzati laddove l'aspetto conta. L'apparenza e la corrosione sono nemici naturali. Un rivetto a testa cilindrica che si arrugginisce o si macchia vanifica lo scopo di sceglierlo in primo luogo.

Scegli 304per apparecchiature per la lavorazione degli alimenti, cucine commerciali e uso esterno generale.Scegli 316per ambienti marini, installazioni costiere e applicazioni con nebbia salina o sostanze chimiche.

Una vera applicazione: alloggiamento per attrezzature da cucina commerciale

Un produttore di lavastoviglie commerciali e tavoli per la preparazione degli alimenti necessitava di elementi di fissaggio visibili sull'alloggiamento esterno. L'attrezzatura viene installata in ristoranti di fascia alta e ispezionata regolarmente: gli elementi di fissaggio dovevano apparire puliti, professionali e intenzionali. L’ambiente è umido, caldo e chimicamente aggressivo. I precedenti rivetti a testa tonda sembravano troppo industriali. Acciaio zincato arrugginito.

Abbiamo fornito rivetti semitubolari a testa bombata in acciaio inossidabile 304: gambo da 4,0 mm, testa da 8,0 mm, lunghezza canna da 8,0 mm, finitura passivata. La parete laterale dritta della testa cilindrica conferisce all'alloggiamento un aspetto pulito e rifinito. L'acciaio inossidabile 304 resiste all'umidità e ai prodotti chimici per la pulizia. Forza di taglio della cavità semitubolare da 3,5 tonnellate a 1,0 tonnellate – nessuna deformazione dei pannelli sottili. Il cliente ha testato 500 rivetti su 100 unità. Dopo 18 mesi di utilizzo in cucine commerciali, zero ruggine, zero allentamenti. Ora ordinano rivetti a testa cilindrica in acciaio inossidabile in lotti di 200.000 pezzi all'anno.

Informazioni su Nuote Metals – Azienda e produzione di rivetti

Siamo un produttore di elementi di fissaggio con sede a Dongguan con oltre un decennio di esperienza nella lavorazione dell'acciaio inossidabile con stampaggio a freddo. La nostra struttura utilizza 45 macchine per la ricalcatura a freddo in grado di produrre rivetti da 0,8 mm a 10 mm di diametro, sia nella versione solida che semitubolare. Manteniamo tolleranze di ±0,05 mm sulle dimensioni standard e disponiamo di oltre 3.000 dimensioni per una campionatura e una produzione rapide.

Spediamo a produttori in Nord America, Europa, Asia e oltre.

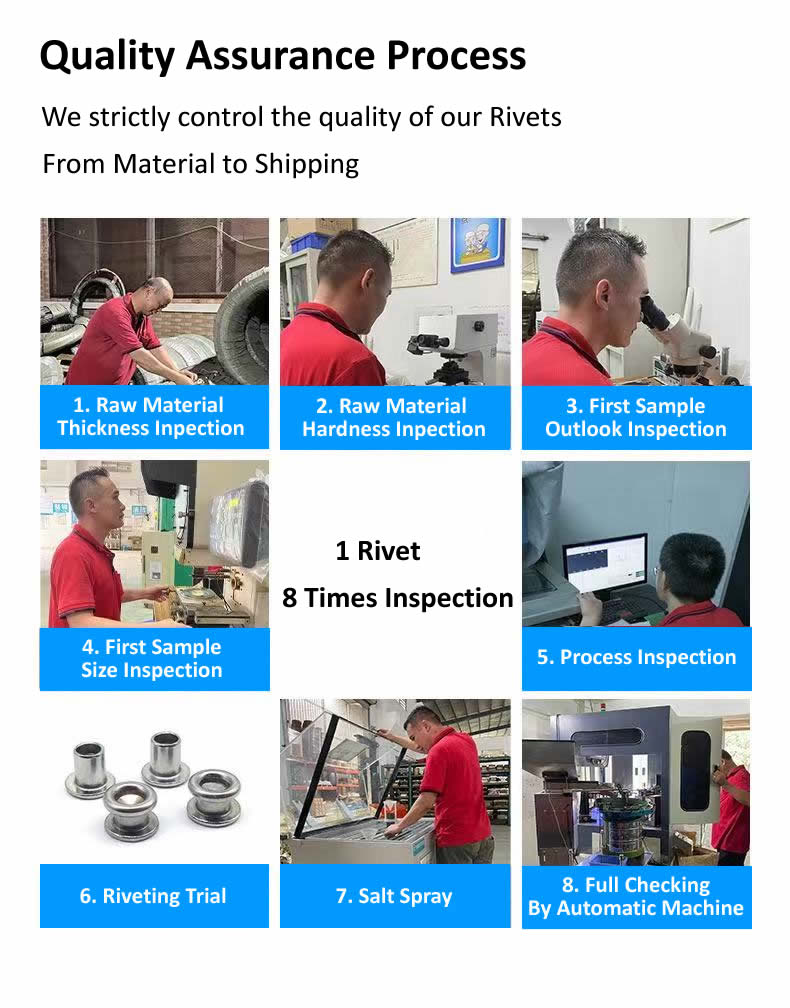

Un rivetto, otto controlli: come garantiamo la qualità

Non ci basiamo sul campionamento casuale. Ogni lotto di rivetti a testa bombata in acciaio inossidabile passa attraverso otto cancelli di qualità separati prima di lasciare la nostra fabbrica. Il principio è semplice: misurare presto, misurare spesso e non dare mai per scontato.

Controllo diametro materia prima– Il filo inossidabile in entrata viene misurato con un micrometro laser. Tolleranza del diametro: ±0,02 mm. Qualsiasi bobina al di fuori di questo intervallo viene respinta prima che tocchi le nostre intestazioni.

Controllo della durezza della materia prima– Un campione di ciascuna bobina viene testato su un durometro Rockwell. Per l'acciaio inossidabile è necessario HRB 80–95. Troppo morbido e il rivetto si deformerà durante la direzione. Troppo duro e la cavità potrebbe rompersi.

Controllo dell'aspetto del primo articolo– Dopo l'impostazione dell'attrezzatura, i primi 10 rivetti vengono ispezionati visivamente sotto ingrandimento. Cerchiamo crepe, bave, teste irregolari o segni superficiali. Qualsiasi difetto visibile ferma la stampa.

Controllo dimensionale primo articolo– Gli stessi 10 rivetti vengono misurati su un comparatore ottico. Diametro della testa, altezza della testa, diametro del gambo, lunghezza totale e profondità della cavità. Tutto deve rientrare nelle tolleranze del disegno prima dell'inizio della produzione.

Controlli in itinere– Durante la produzione in serie, l’operatore tira 5 rivetti ogni 500 pezzi. Le dimensioni vengono verificate con calibri digitali e un misuratore passa/non passa per la profondità della cavità. Qualsiasi deriva innesca la regolazione dell'attrezzatura.

Impostazione di prova (rivettatura di prova)– Ogni 2.000 pezzi, inseriamo 3 rivetti in un campione di materiale rappresentativo (stesso spessore e tipo del vostro assemblaggio). Il clinch viene ispezionato per verificarne la simmetria e la tenuta. Non sono accettati rivetti allentati o rotti.

Test in nebbia salina (se richiesto)– Per applicazioni esterne o marine, inviamo campioni al nostro laboratorio per i test in nebbia salina ASTM B117. Grado 304: 200–500 ore. Grado 316: oltre 1.000 ore. Insieme al lotto viene rilasciato un certificato.

Ispezione finale in uscita– Prima del confezionamento, ogni rivetto passa attraverso una selezionatrice ottica. Le telecamere controllano il diametro della testa, l'altezza della testa, il diametro del gambo, la lunghezza totale e la profondità della cavità. Gli scarti vengono espulsi automaticamente. Viene quindi estratto un campione AQL casuale (Livello II, 1.0) per la verifica manuale.

Un rivetto a testa bombata in acciaio inossidabile che sopravvive a tutti gli otto passaggi è pronto per lasciare la nostra fabbrica. Conserviamo i registri di ogni assegno per cinque anni.

Tre domande a cui rispondiamo spesso

D: "Posso ottenere campioni per i test: quali sono i tempi e i costi?"

R: Sì, offriamo campioni per tutti i nostri prodotti. Per le specifiche standard in stock, i campioni vengono forniti gratuitamente: pagherai solo il costo di spedizione. Il tempo di consegna del campione è di 5–7 giorni per le dimensioni standard. Per dimensioni personalizzate o strumenti personalizzati, la disponibilità del campione e i tempi di consegna dipendono dai requisiti specifici. Forniremo un campione di stima dei costi e di tempistica al momento del preventivo.

D: "Qual è la resistenza massima al taglio di un rivetto a testa cilindrica in acciaio inossidabile?"

R: Per un rivetto a testa cilindrica in acciaio inossidabile 304 massiccio da 5 mm, la resistenza al taglio singola è di circa 11.000–13.000 N. Un rivetto semitubolare dello stesso diametro conserva l'80–90% di quel valore, ovvero circa 9.000–11.500 N. Per fare un confronto, un rivetto in acciaio al carbonio da 5 mm ha una resistenza al taglio simile, ma senza la resistenza alla corrosione dell'acciaio inossidabile. Se la tua applicazione richiede valori di taglio o trazione specifici, inviaci i tuoi requisiti: confermeremo la dimensione e il design giusti per le tue condizioni di carico.

D: "In che modo il design semitubolare influisce sulla forza di installazione e come faccio a sapere se la mia pressa è in grado di gestirla?"

R: Il design semitubolare riduce la forza di installazione di circa il 70% rispetto a un rivetto solido dello stesso diametro. Ad esempio, un rivetto in acciaio inossidabile massiccio da 5 mm richiede circa 3,5 tonnellate di forza di fissaggio. Per un rivetto semitubolare dello stesso diametro sono necessarie circa 1,0–1,2 tonnellate. Ciò significa che è possibile utilizzare presse più leggere, ridurre l'affaticamento dell'operatore ed evitare di danneggiare materiali sottili o delicati. Se la tua pressa esistente è predisposta per rivetti solidi, dovrai ridurre la pressione in modo significativo: ti consigliamo di iniziare al 30% della tua impostazione abituale e di regolare fino a quando la clinciatura si forma in modo pulito. Se non sei sicuro, inviaci le specifiche della tua pressa e la dimensione del rivetto: ti consiglieremo la forza di impostazione ottimale per la tua attrezzatura.
