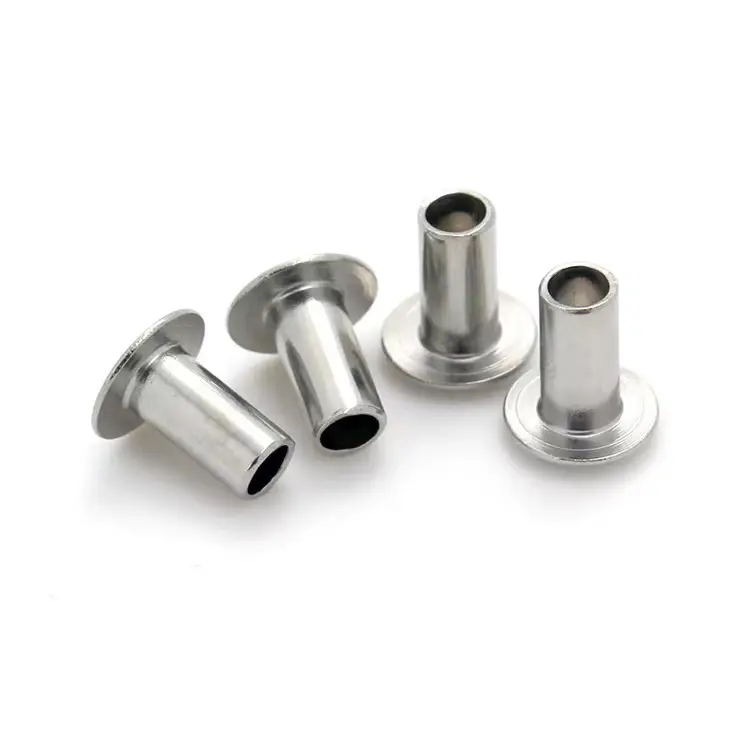

Rivetto semi tubolare in acciaio

Per linee di produzione ad alto volume che necessitano di un fissaggio rapido e affidabile,rivetti semi tubolari in acciaiodi Nuote Metals offrono l'equilibrio ideale. A differenza di un rivetto solido che richiede una forza elevata e attrezzature pesanti, il design semitubolare, parzialmente cavo in corrispondenza della coda, riduce la forza di fissaggio di circa il 70% pur mantenendo la maggior parte della resistenza al taglio. Il risultato è un dispositivo di fissaggio che si installa rapidamente, funziona con utensili più leggeri e fornisce comunque un giunto permanente e affidabile.

Rivetti a testa fredda Nuote Metals in acciaio a basso tenore di carbonio con zincatura opzionale o altre finiture. Con oltre dieci anni di esperienza nella produzione e la certificazione ISO 9001:2015 completa, i nostri rivetti semitubolari godono della fiducia dei produttori automobilistici, HVAC e di apparecchiature industriali in tutto il mondo.

Cosa rende diverso un rivetto semitubolare

La caratteristica distintiva di un rivetto semitubolare è la cavità poco profonda all'estremità della coda, in genere pari al 45–55% della lunghezza della canna. Durante l'installazione, solo la parete sottile di questa sezione cava rotola verso l'esterno per formare il clinch. Questo è fondamentalmente diverso da un rivetto solido, dove l'intero gambo deve deformarsi.

Per la maggior parte delle applicazioni industriali, automobilistiche, HVAC e hardware, il rivetto semitubolare offre una resistenza più che sufficiente mantenendo efficiente la produzione.

Specifiche Tecniche – Materiali, Dimensioni e Finiture

Proprietà dei materiali

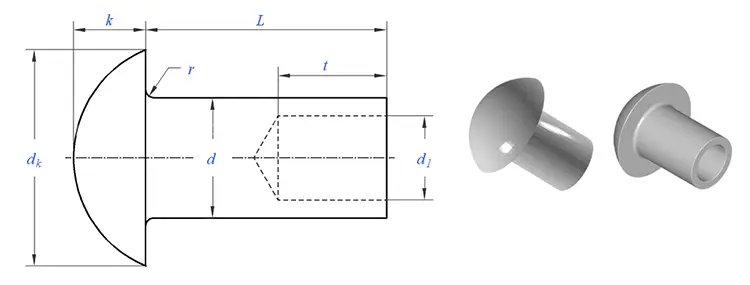

Dimensioni standard

Produciamorivetti semi tubolari in acciaionei seguenti diametri del gambo. Gli stili della testa, i diametri della testa e la lunghezza della canna variano in base alla dimensione e sono forniti come gamme standard. Dimensioni personalizzate sono disponibili su richiesta.

Tolleranze: diametro gambo ±0,05 mm, diametro testa ±0,15 mm, lunghezza totale ±0,15 mm. La lunghezza del rivetto viene misurata dalla parte inferiore della testa del rivetto. Lunghezze della canna e diametri della testa personalizzati disponibili su richiesta. Nessun costo per l'attrezzatura per le dimensioni standard sopra elencate.

Stili di testa disponibili

Finiture superficiali

Per applicazioni esterne o esposte all'umidità, consigliamo vivamente rivetti semitubolari in acciaio zincato.

Dati meccanici (rivetto in acciaio da 5 mm, inserito in lamiera di acciaio da 2 mm)

Guarda come produciamo i rivetti

Le nostre presse per stampaggio a freddo formano rivetti dal filo in un'unica sequenza continua: trafilatura, taglio, stampaggio, estrusione di cavità e rifilatura. Il video mostra l'intero processo, dall'alimentazione del filo all'espulsione del rivetto finito, con monitoraggio della qualità in tempo reale in ogni fase.

Un esempio reale di un cliente: assemblaggio della struttura del letto pieghevole

Questa è una delle tante applicazioni dei rivetti semi tubolari. Lo includiamo per mostrare il reale utilizzo della produzione, non per suggerire limitazioni.

Un produttore di letti pieghevoli portatili per il campeggio e i soccorsi di emergenza aveva bisogno di un rivetto affidabile ed economico per i giunti delle cerniere a forbice. Il telaio del letto pieghevole utilizzava tubi di acciaio spessi 1,8 mm. I precedenti rivetti solidi richiedevano una forza di fissaggio elevata, che occasionalmente deformava il tubo durante l'assemblaggio e rallentava la linea di produzione. Il cliente desiderava anche una finitura resistente alla ruggine per un uso esterno occasionale.

Nuote Metals ha fornito rivetti semitubolari in acciaio zincato – diametro del gambo di 5,0 mm, testa con traliccio di 9,0 mm, lunghezza della canna di 12,0 mm – per un totale di 600.000 pezzi per il primo ordine. La cavità semitubolare ha ridotto la forza di regolazione di oltre il 60%, eliminando la deformazione del tubo. L'ampia testa del traliccio distribuisce uniformemente la forza di serraggio, impedendo il passaggio. La zincatura ha fornito 72 ore di protezione dalla nebbia salina, garantendo che i rivetti non si arrugginissero dopo l'esposizione a condizioni di umidità.

Il cliente ha testato i rivetti su 1.000 letti pieghevoli. Dopo 5.000 cicli di piegatura e test in camera umida, non è stato osservato alcun allentamento o ruggine. Da allora hanno effettuato riordini per un totale di oltre 2 milioni di pezzi e ora specificano i nostri rivetti per l'intera linea di prodotti di letti pieghevoli.

La nostra attrezzatura di ispezione interna

Disponiamo di una gamma completa di apparecchiature di ispezione calibrate per verificare ogni lotto di rivetti semi tubolari in acciaio:

• Calibri digitali– Per rapidi controlli dimensionali durante la produzione
• Micrometri– Per la misurazione precisa del diametro del gambo e dello spessore della parete
• Sistema di misurazione delle immagini 2.5D– Per la misurazione dell'intero contorno e la verifica della concentricità
• Proiettore di profili (comparatore ottico)– Per l'ispezione della profondità della cavità, dell'angolo della testa e del raggio del bordo
• Micrometro laser– Per la misurazione del diametro ad alta velocità e senza contatto
• Durometro Rockwell– Per verificare la durezza delle materie prime
• Camera per prove in nebbia salina– Per prove di resistenza alla corrosione di rivetti placcati (ASTM B117)
• Spettrometro– Per la verifica della composizione del materiale delle bobine in entrata
• Macchina di prova universale– Per la verifica della resistenza a taglio e trazione

Tutte le apparecchiature vengono calibrate annualmente da laboratori terzi accreditati. I registri delle ispezioni vengono conservati per cinque anni.

Il nostro controllo qualità: un rivetto, otto controlli

Non ci basiamo sul campionamento casuale. Ogni lotto di rivetti passa attraverso otto controlli di qualità separati prima di lasciare la nostra fabbrica. Il principio è semplice: misurare presto, misurare spesso e non dare mai per scontato.

• Controllo diametro materia prima– Il filo in entrata viene misurato con un micrometro laser. Tolleranza del diametro: ±0,02 mm. Qualsiasi bobina al di fuori di questo intervallo viene respinta prima che tocchi le nostre intestazioni.
• Controllo della durezza della materia prima– Un campione di ciascuna bobina viene testato su un durometro Rockwell. Per l'acciaio a basso tenore di carbonio è necessario HRB 60–80. Troppo morbido e il rivetto si deformerà durante la direzione. Troppo duro e la cavità potrebbe rompersi.
• Controllo dell'aspetto del primo articolo– Dopo l'impostazione dell'attrezzatura, i primi 10 rivetti vengono ispezionati visivamente sotto ingrandimento. Cerchiamo crepe, bave, teste irregolari o segni superficiali. Qualsiasi difetto visibile ferma la stampa.
• Controllo dimensionale primo articolo– Gli stessi 10 rivetti vengono misurati su un comparatore ottico. Diametro della testa, altezza della testa, diametro del gambo, lunghezza totale e profondità della cavità. Tutto deve rientrare nelle tolleranze del disegno prima dell'inizio della produzione.
• Controlli in itinere– Durante la produzione in serie, l’operatore tira 5 rivetti ogni 500 pezzi. Le dimensioni vengono verificate con calibri digitali e un misuratore passa/non passa per la profondità della cavità. Qualsiasi deriva innesca la regolazione dell'attrezzatura.
• Impostazione di prova (rivettatura di prova)– Ogni 2.000 pezzi, inseriamo 3 rivetti in un campione di materiale rappresentativo (stesso spessore e tipo del vostro assemblaggio). Il clinch viene ispezionato per verificarne la simmetria e la tenuta. Non sono accettati rivetti allentati o rotti.
• Test in nebbia salina (se richiesto)– Per i rivetti esterni o placcati, inviamo campioni al nostro laboratorio per i test in nebbia salina ASTM B117. Zincatura: 48–96 ore. Insieme al lotto viene rilasciato un certificato.
• Ispezione finale in uscita– Prima del confezionamento, ogni rivetto passa attraverso una selezionatrice ottica. Le telecamere controllano il diametro della testa, l'altezza della testa, il diametro del gambo, la lunghezza totale e la profondità della cavità. Gli scarti vengono espulsi automaticamente. Viene quindi estratto un campione AQL casuale (Livello II, 1.0) per la verifica manuale.

Un rivetto semi tubolare in acciaio che sopravvive a tutti gli otto passaggi è pronto per lasciare la nostra fabbrica. Conserviamo i registri di ogni assegno per cinque anni.

Cosa dicono i nostri clienti: feedback reali

Le nostre certificazioni e riconoscimenti

Nuote Metals mantiene le seguenti certificazioni e accreditamenti:

• ISO9001:2015– Sistema di gestione della qualità certificato da TÜV SÜD
• Conformità RoHS– Verificato mediante test di terze parti SGS
• Conformità REACH– Dichiarazione SVHC attuale
• ASTM F1941– Conformità agli standard di zincatura
• Rapporti di prova SGS– Disponibili su richiesta per lotti specifici

Tutte le certificazioni e i rapporti di prova sono disponibili su richiesta.

Dove vengono utilizzati rivetti semitubolari in acciaio

Sono la scelta preferita per le applicazioni in cui resistenza, velocità ed efficienza dei costi sono priorità:

• Produzione di mobili– Letti pieghevoli, sedie, divani, gruppi di cerniere, giunti di telai
• Industria automobilistica– Guarnizioni dei freni, rivestimenti della frizione, rivestimenti interni, pannelli della carrozzeria
• Apparecchiature HVAC– Assemblaggio di armadi, collegamenti di condutture, alloggiamenti di ventilatori
• Attrezzature industriali– Protezioni di macchinari, pannelli di controllo, componenti di trasportatori
• Costruzione– Collegamenti strutturali leggeri, carpenteria metallica, ferramenta architettonica
• Elettronica– Montaggio di componenti, assemblaggio del telaio, distanziatori del circuito
• Pelletteria e tappezzeria– Fori della cintura, hardware della borsa, attacchi in tessuto

Come lavoriamo – Informazioni pratiche

• Campioni– 20–50 pezzi gratuiti per le taglie standard in stock (la spedizione è a carico del cliente)
• Ordine di prova– 10.000 pezzi consigliati per la prima convalida
• MOQ– 2.000 pezzi (misure standard), 5.000 pezzi (stile canna o testa personalizzata)
• Tempi di consegna (stock)– 5–7 giorni lavorativi
• Tempi di consegna (personalizzati)– 10-12 giorni lavorativi
• Spese per l'attrezzatura– Nessuno per stili di testa e diametri del gambo standard (1,5–8 mm)

Tre domande a cui rispondiamo spesso

Q1: Qual è la differenza tra un rivetto semitubolare in acciaio e un rivetto in acciaio pieno? Quando conviene scegliere la versione semitubolare?

R: La differenza fondamentale è la cavità cava nella coda. Un rivetto semitubolare in acciaio ha una cavità poco profonda sulla punta, che richiede solo il 25-30% della forza necessaria per un rivetto solido dello stesso diametro. Ciò rende l'installazione più rapida e più delicata sui materiali circostanti. I rivetti solidi offrono una resistenza al taglio leggermente superiore (il semitubolare conserva l'80–90% della resistenza del rivetto solido) ma richiedono attrezzature pesanti e più tempo. Per la maggior parte delle applicazioni industriali, automobilistiche, HVAC e hardware, inclusa la custodia del letto pieghevole di cui sopra, i rivetti semitubolari forniscono una resistenza più che sufficiente mantenendo allo stesso tempo efficiente la produzione. Scegli rivetti solidi solo per carichi strutturali estremi dove la massima resistenza al taglio è l'unica priorità.

Q2: Puòrivetti semi tubolari in acciaioessere utilizzato all'aperto senza arrugginire?

R: Sì, con la giusta finitura. L'acciaio non rivestito arrugginisce rapidamente se esposto all'umidità. I nostri rivetti standard in acciaio a basso tenore di carbonio sono disponibili con placcatura in zinco (trasparente, blu o gialla) che fornisce 48-96 ore di resistenza alla nebbia salina, sufficiente per uso interno ed esterno riparato. Per la struttura del letto pieghevole di cui sopra, la zincatura ha fornito 72 ore di protezione contro condizioni di umidità occasionali. Per ambienti esterni o costieri più impegnativi, consigliamo di passare ai rivetti semitubolari in acciaio inossidabile (304 o 316) che offrono 200–1.000+ ore di protezione dalla nebbia salina.

Q3: Come seleziono la lunghezza corretta del cilindro per un rivetto semitubolare in acciaio?

R: Selezionare una canna di circa 1,5–2,0 mm più lunga dello spessore totale della pila di materiale. Ad esempio, se stai unendo due lamiere di acciaio da 2 mm (totale 4 mm), scegli una lunghezza del cilindro di 5,5–6,0 mm. Questa lunghezza extra fornisce materiale sufficiente affinché la sezione cava possa rotolare verso l'esterno e formare un clinch sicuro senza toccare il fondo. Se la canna è troppo corta, il clinch sarà debole. Troppo lungo e la canna potrebbe accartocciarsi. La lunghezza del rivetto viene misurata dalla parte inferiore della testa del rivetto all'estremità del corpo. Inviaci lo spessore della pila di materiale e ti consiglieremo la lunghezza esatta della canna.

Pronto a ottimizzare la tua catena di montaggio?

Se attualmente utilizzi rivetti solidi e hai a che fare con assemblaggi lenti, materiali deformati o costi elevati di attrezzaggio, passa arivetti semi tubolari in acciaiopuò fare una differenza significativa.

Cosa ti offriamo:

• Diversi stili di testa: rotonda, ovale, a traliccio, piatta e svasata
• Ampia gamma di gambo: da 1,5 mm a 8,0 mm
• Lunghezze personalizzate: lunghezza della canna in base all'esatta pila di materiale
• Zincatura di serie – Protezione contro la nebbia salina per 48–96 ore
• ISO9001:2015– Sistema di qualità completo con documentazione tracciabile

Inizia in tre passaggi:

• Inviaci le tue specifiche: diametro del gambo, lunghezza della canna (o spessore del materiale), stile della testa, finitura e quantità
• Rispondiamo entro 24 ore – Con il costo degli utensili (se presenti), il prezzo del pezzo e i tempi di consegna
• Spediamo campioni: 20–50 pezzi gratuiti da testare sul materiale reale

Invia la tua richiesta a Nuote Metals oggi stesso.
