Rivetti con testa a traliccio

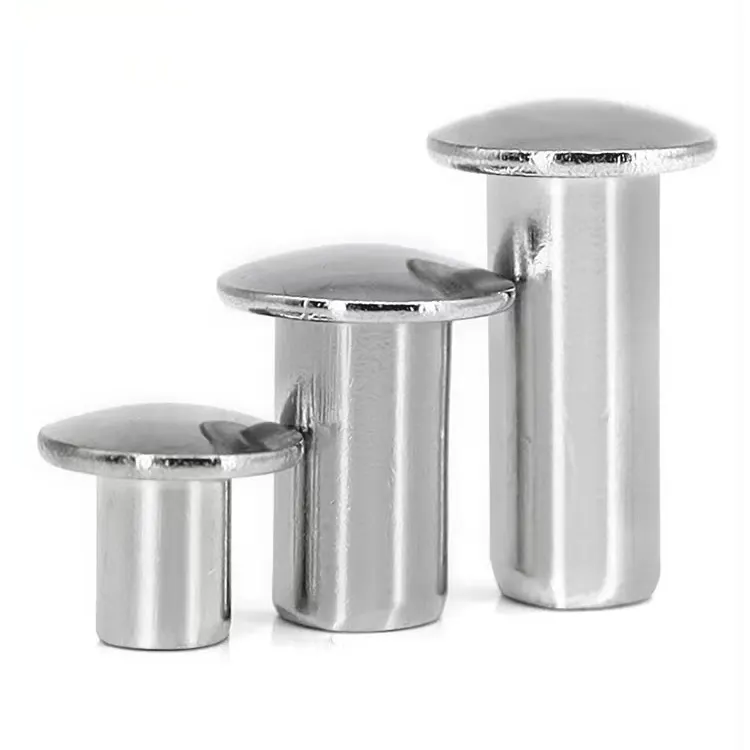

Rivetti con testa a tralicciosono ciò che specifichi quando una testa rotonda o una testa piatta non è abbastanza larga. La testa del traliccio ha un diametro della testa 2,2–2,8 volte il diametro del gambo, significativamente più larga della testa rotonda (1,6–1,8×) e della testa piatta (2,0–2,5×). Questa larghezza extra crea una superficie di appoggio più ampia, distribuendo la forza di serraggio su un'area più ampia. Il risultato: il rivetto rimane in posizione senza passare attraverso materiali morbidi o fragili.

Quando si uniscono plastica, lamiera sottile, legno tenero o materiali compositi, la testa larga del traliccio fa la differenza tra un giunto che dura e un giunto che si rompe.

Traliccio vs. Rotondo: perché la larghezza è importante

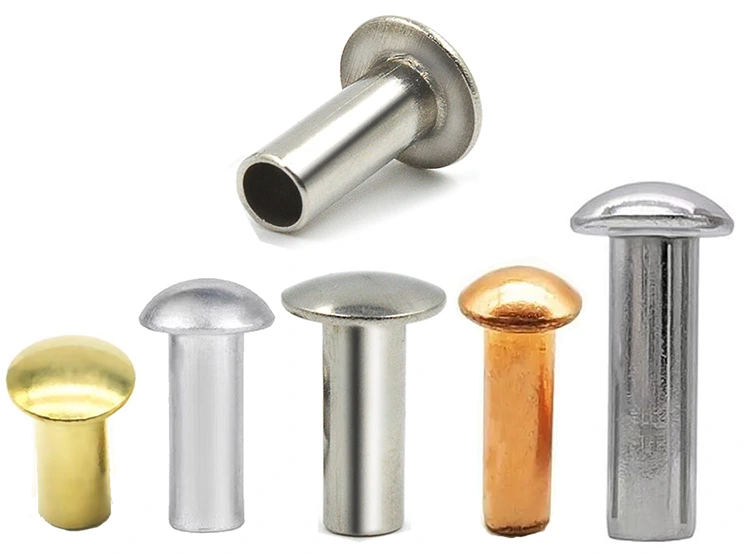

Cosa facciamo: due design, cinque materiali

Rivetti con testa a tralicciosono disponibili in versione solida e semitubolare. Il tubolare completo non è disponibile per questo tipo di testa a causa della geometria della cupola ampia e poco profonda.

Materiali disponibili:Acciaio a basso tenore di carbonio, acciaio inossidabile (304/316), ottone (C2680), rame (C11000), alluminio (5052/5056)

Finiture: Zincato, ossido nero, passivato, laccato, nichelato, anticato, anodizzato, liscio - a seconda del materiale.

Applicazione reale: supporto del sedile della sedia pieghevole

Un produttore di mobili produceva sedie pieghevoli con una scocca in polipropilene fissata a un telaio in acciaio. Il design originale utilizzava rivetti a testa tonda in quattro punti di attacco. Dopo alcuni mesi di utilizzo, le teste dei rivetti passavano attraverso la plastica: la superficie di appoggio stretta non riusciva a sostenere il carico quando le persone si sedevano.

Il produttore ha provato a utilizzare delle rondelle sotto le teste rotonde. Ha funzionato, ma ha aggiunto tempi di assemblaggio e costi delle parti. Avevano bisogno di un dispositivo di fissaggio in grado di svolgere entrambi i compiti: supporto ampio e fissaggio rapido.

Nuote Metals ha fornito rivetti semitubolari con testa a traliccio in acciaio zincato: gambo da 4,0 mm, testa a traliccio da 10,5 mm, lunghezza canna da 10,0 mm. L'ampia testa del traliccio ha sostituito sia la testa rotonda che la rondella in un unico componente. La cavità semitubolare mantiene bassa la forza di regolazione, prevenendo crepe nel polipropilene. La zincatura ha fornito protezione antiruggine per il collegamento del telaio in acciaio.

Il cliente ha utilizzato 1.000 sedie attraverso la catena di montaggio. I rivetti con testa a traliccio si fissano in modo pulito, tenuti stretti ed eliminano la necessità di rondelle separate. Nessun pull-through. Nessuna crepa. Nessun passaggio aggiuntivo di assemblaggio.

Opzioni standard: personalizzate in base alle vostre specifiche

Rivetti con testa a tralicciosono realizzati secondo le vostre precise esigenze. Poiché il diametro della testa è significativamente più ampio rispetto ad altri stili di testa, produciamo ogni ordine in modo che corrisponda allo spessore del materiale specifico e alla dimensione del foro.

Cosa abbiamo bisogno da te:

• Diametro del gambo: da 1,5 mm a 8,0 mm
• Diametro della testa: adattato ai requisiti della superficie di appoggio
• Lunghezza totale – o spessore totale della pila di materiale
• Materiale: acciaio, inossidabile, ottone, rame o alluminio
• Design: solido o semitubolare
• Finitura: zinco, passivato, laccato, nichelato, anodizzato, ecc.

Consigliamo:Se non sei sicuro del diametro della testa, inviaci un campione del tuo materiale (va bene anche un pezzo di scarto). Testeremo la dimensione ottimale della testa sul tuo materiale reale e ti consiglieremo le specifiche giuste.

Nessun costo per l'attrezzatura per le dimensioni standard della testa del traliccio. Campioni disponibili per il test.

La differenza della testa del truss: cuscinetto ampio senza ingombro

La testa del truss è la testa standard più ampia disponibile e rimane bassa. La cupola ampia e poco profonda fornisce la massima superficie di appoggio mantenendo l'altezza della testa relativamente bassa (25–30% del diametro della testa).

Cosa significa questo per il tuo assemblaggio:

• Meno pull-through – La testa larga distribuisce il carico su un'area più ampia, riducendo lo stress sui materiali morbidi. Per plastica, compositi e lamiere sottili, questo è fondamentale.
• Meno danni materiali: la cupola poco profonda e il bordo liscio impediscono di tagliare o scavare il materiale circostante.
• Non è necessaria alcuna rondella: la testa del traliccio funge da rondella integrata, eliminando la necessità di hardware separato.

Come lo rendiamo coerente:

• Formatura controllata – La cupola ampia e poco profonda è più difficile da formare rispetto a una testa rotonda. Il nostro processo di intestazione in più fasi garantisce che il metallo scorra in modo uniforme senza pieghe.
• Matrici di precisione: il profilo della travatura viene tagliato secondo un raggio della corona e un angolo del bordo specifici. Ogni rivetto ha lo stesso profilo.
• Controllo della concentricità – La testa deve essere centrata sul gambo entro ±0,10 mm. Le teste decentrate riducono l'efficacia dei cuscinetti.

Controllo qualità: come manteniamo coerenti le teste larghe

Le teste a traliccio sono più difficili da sistemare rispetto alle teste rotonde. La cupola ampia e poco profonda crea maggiori possibilità di grinza, spessore irregolare e formazione decentrata. Trattiamo ogni lotto di tralicci con particolare attenzione.

Cosa controlliamo:

• Diametro del gambo – ±0,05 mm. Se non si adatta al tuo buco, nient'altro conta.
• Diametro della testa – ±0,20 mm. La superficie d'appoggio è l'unica ragione per cui hai scelto la testa del traliccio. Misuriamo ogni lotto.
• Altezza della testa – ±0,15 mm. Troppo alto e potrebbe non riuscire a eliminare i componenti adiacenti. Troppo piatto e sembra sbagliato.
• Planarità della testa – La parte inferiore della testa deve essere a filo con il materiale. Nessuna lacuna.
• Profondità della cavità: 45–55% della lunghezza della canna. Troppo superficiale, la forza di impostazione è elevata. Troppo profondo, il clinch è debole.
• Concentricità – La testa deve essere centrata sul gambo entro ±0,10 mm. Le teste decentrate riducono l'efficacia dei cuscinetti.

Il nostro processo di ispezione:

• Filo in entrata: diametro e durezza controllati prima dell'inizio della produzione.
• Primo articolo – 10 rivetti misurati con comparatore ottico. Ogni dimensione verificata.
• In fase di lavorazione – 5 rivetti ogni 500 pezzi. Ogni deriva ferma la stampa.
• Test di presa – Ogni 2.000 pezzi, inseriti nel materiale campione. Clinch ispezionato per simmetria e tenuta.
• Cernita finale – Ispezione ottica al 100%. Campione AQL verificato manualmente.

Ciò che ricevi effettivamente: una registrazione completa di ciò che abbiamo realizzato

Non spediamo solo rivetti. Inviamo una registrazione di esattamente ciò che è stato prodotto e come è stato verificato.

Il pacchetto include:

• Certificato del materiale – Composizione chimica e resistenza alla trazione della bobina utilizzata
• Foglio di ispezione – Misurazioni effettive di 10 rivetti del lotto (i numeri effettivi, non solo "entro la tolleranza")
• Certificato di finitura – Spessore della placcatura verificato da XRF (se applicabile)
• Documento di conformità – Firmato dal nostro responsabile QA, batch‑tracciabile

Perché questo è importante:Se mai si verifica un guasto sul campo, si dispone dei dati per risalire all'esatta bobina di materiale. Conserviamo le copie per cinque anni.

Certificato per:ISO 9001:2015, RoHS, REACH

Dove vengono utilizzati i rivetti con testa a traliccio

• Assemblaggi in plastica – Mobili, contenitori di stoccaggio, alloggiamenti per apparecchiature
• Lamiera sottile: condutture HVAC, quadri elettrici, pannelli automobilistici
• Compositi – Pannelli in fibra di vetro, materiali laminati, strutture sandwich
• Legno tenero – Mobili, pallet, casse, strutture esterne
• Fori sovradimensionati – Quando le tolleranze dei fori sono allentate ed è necessaria una testa più ampia per coprirle
• Tela e tessuto pesante – Teli, tende da sole, tende, striscioni
• Gruppi per camper e rimorchi – Pannelli, finiture interne, accessori esterni

Tre domande a cui rispondiamo spesso

Q1: Quando dovrei scegliere un rivetto con testa a traliccio rispetto a uno a testa tonda o a testa piatta?

R: Scegli la testa del traliccio quando hai bisogno della superficie di appoggio più ampia possibile per evitare trazioni in materiali morbidi o fragili. Il diametro della testa del traliccio è 2,2–2,8 volte il diametro del gambo, significativamente più largo della testa rotonda (1,6–1,8×) e della testa piatta (2,0–2,5×). Scegli la testa rotonda quando hai bisogno della massima robustezza della testa e resistenza agli urti. Scegli la testa piatta quando hai bisogno di uno spazio ridotto. Per il caso della sedia pieghevole di cui sopra, la testata con traliccio è stata la scelta giusta perché l'ampia superficie di appoggio ha eliminato il passaggio senza richiedere alcuna modifica al design.

Q2: I rivetti con testa a traliccio possono essere utilizzati nella plastica senza rompersi?

R: Sì, e questa è una delle loro applicazioni principali. L'ampia superficie di appoggio distribuisce la forza di fissaggio su un'area più ampia, riducendo lo stress sui materiali fragili. Per ottenere i migliori risultati, consigliamo:

• Scegli il design semitubolare per ridurre la forza di impostazione del 70%
• Seleziona una canna di 1,5–2,0 mm più lunga della pila di materiale
• Usa una pressa (non un martello) per una forza controllata e costante
• Prova su un pezzo campione prima di impegnarti nella produzione completa

Per il caso della sedia pieghevole, il cliente ha utilizzato rivetti con testa a traliccio semitubolari con un'impostazione di pressatura controllata: senza crepe né strappi.

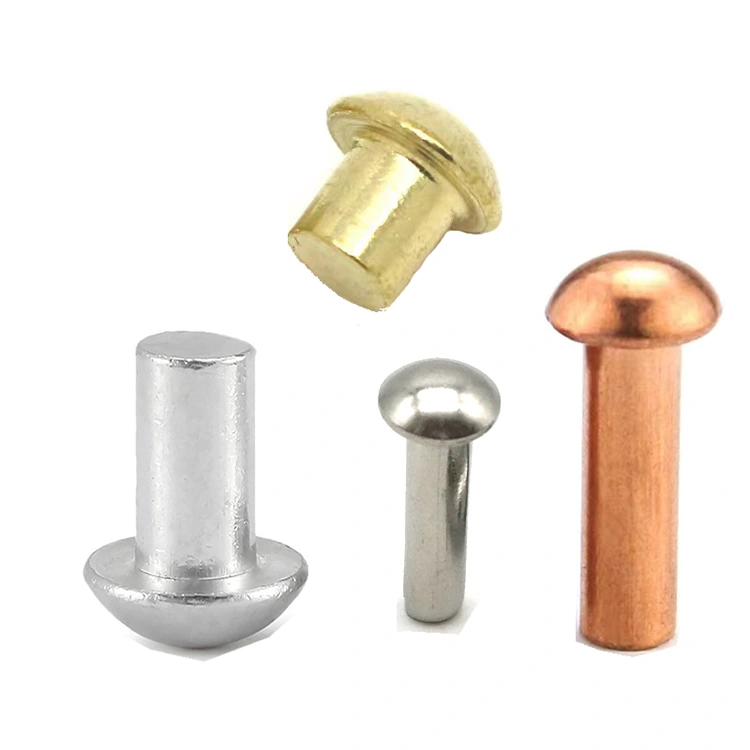

Q3: Quali materiali sono disponibili per i rivetti con testa a traliccio?

R: Li produciamo in cinque famiglie di materiali:

• Acciaio a basso tenore di carbonio: il più resistente ed economico, zincato o nichelato
• Acciaio inossidabile (304/316) – Resistenza permanente alla corrosione, passivato di serie
• Ottone (C2680) – Conduttività, non magnetico, decorativo
• Rame (C11000) – Massima conduttività elettrica/termica
• Alluminio (5052/5056): il più leggero, non magnetico

Disponiamo di tutti e cinque i materiali con diametri del gambo comuni. L'ampia superficie di appoggio della testa del traliccio è particolarmente efficace per i rivetti in alluminio in assemblaggi leggeri.
