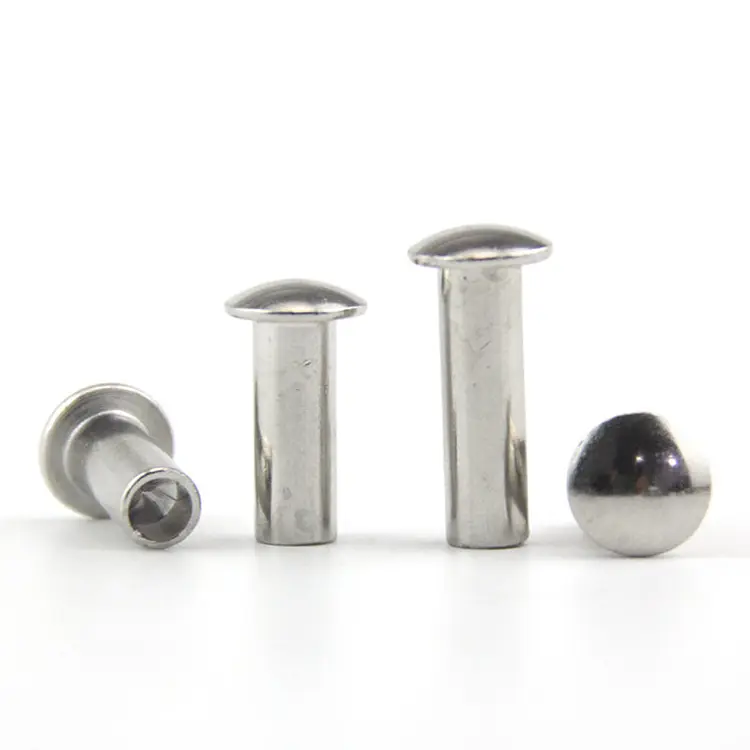

Rivetti semi-tubolari con testa a traliccio

Quando si fissano materiali morbidi (plastica, pelle, lamiera sottile o materiali compositi), un rivetto a testa tonda standard spesso fallisce. La stretta superficie di appoggio concentra la forza e, col tempo, la testa riesce a passare. ILrivetto semi tubolare con testa a tralicciorisolve questo problema con una cupola extra larga e a basso profilo che distribuisce la forza di serraggio su un'area molto più ampia.

La cavità semi-cava riduce la forza di fissaggio fino al 70% rispetto ai rivetti pieni. Ottieni la forza di tenuta di un rivetto senza la pressione pesante o il rischio di rompere materiali fragili.

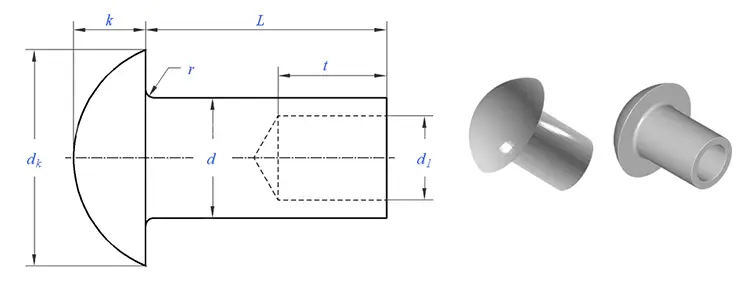

Testa del traliccio rispetto ad altre teste: perché la larghezza extra è importante

La testa a traliccio è lo stile di testa standard più ampio. Il suo diametro è da 2,2 a 2,8 volte il diametro del gambo. Confrontalo con altre teste comuni:

La cupola ampia e bassa fa sì che il rivetto agisca come una rondella incorporata. Distribuisce il carico, impedisce il passaggio e rimane sufficientemente a filo da evitare impigliamenti.

Testa con traliccio semi tubolare rispetto a testa con traliccio solida: il vantaggio semi-cavo

Entrambi gli stili di testa condividono lo stesso ampio profilo. La differenza sta nel gambo.

Il design semitubolare si gonfia solo in coda, rendendolo ideale per punti di articolazione e assemblaggi in cui il materiale circostante non deve essere danneggiato. Per la maggior parte delle applicazioni di arredamento, elettronica ed elettrodomestici, la versione semitubolare fornisce una resistenza più che sufficiente mantenendo efficiente la produzione.

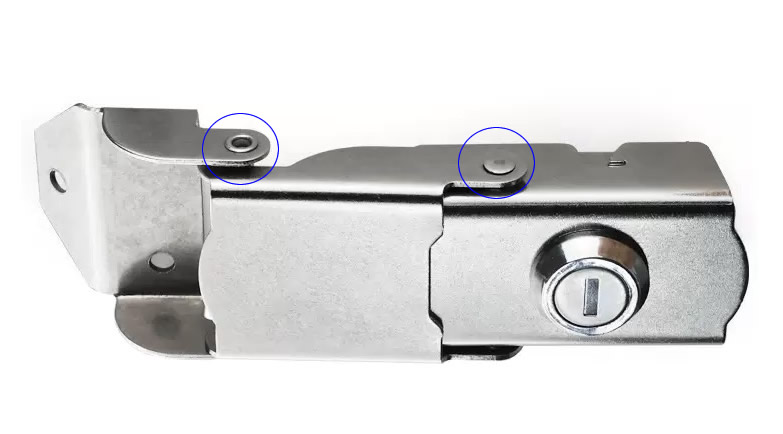

Una vera applicazione: meccanismo di bloccaggio in acciaio inossidabile

Un produttore di lucchetti industriali aveva bisogno di un rivetto che fissasse la piastra di chiusura interna senza rompere il corpo in zinco pressofuso. Il rivetto a testa tonda originale è stato tirato attraverso la forza di chiusura ripetuta.

Nuote Metals ha fornito rivetti semitubolari con testa a traliccio in acciaio inossidabile 304 - gambo da 4 mm, lunghezza canna da 6 mm. La testa extra larga da 9 mm colmava un ampio foro di passaggio e impediva il passaggio sotto i 300 N di forza di chiusura ripetuta. Dopo 50.000 cicli di test, nessuno si era allentato. Il cliente ha attribuito al design della testa del traliccio il merito di aver eliminato una rondella secondaria.

Materiali e Finiture – Cosa Offriamo

Dalla materia prima al rivetto finito: come li produciamo

I rivetti semitubolari con testa a traliccio sono prodotti mediante ricalcatura a freddo. L'ampia testa del traliccio richiede una formatura in più fasi per garantire un flusso uniforme del metallo senza pieghe.

1. Approvvigionamento materiali– Filo certificato da stabilimenti approvati. Ogni bobina viene fornita con un certificato di prova del mulino e un numero di colata.

2. Ispezione del materiale in entrata– Diametro, durezza e composizione del materiale verificati. Lo spettrometro conferma il grado. Il materiale non conforme alle specifiche viene rifiutato.

3. Impostazione degli utensili– Matrici in metallo duro controllate e predisposte per il profilo della testa della travatura e la cavità semitubolare.

4. Ispezione del primo articolo– 10 rivetti misurati su comparatore ottico. Verifica del diametro della testa, dell'altezza della testa, del diametro del gambo, della lunghezza della canna e della profondità della cavità.

5. Produzione di massa– Controlli in process: 5 rivetti ogni 500 pezzi. Ogni deriva ferma la stampa.

6. Ispezione in corso– Ogni 2.000 pezzi inserire 3 rivetti nel materiale campione. Clinch ispezionato per simmetria e tenuta.

7. Placcatura o rivestimento– Applicato come specificato.

8. Ispezione finale in uscita– Selezione ottica al 100%. Campione AQL verificato manualmente. Rilasciato rapporto dimensionale, certificato dei materiali e certificato di conformità.

Le nostre certificazioni – Prova di qualità

Nuote Metals mantiene la piena tracciabilità e documentazione di qualità per ogni lotto di rivetti semitubolari con testa a traliccio:

• ISO 9001:2015 – Sistema di gestione della qualità certificato
• Conformità RoHS – Verificata mediante test di terze parti SGS
• Conformità REACH – Attuale dichiarazione SVHC
• Rapporti di prova SGS – Disponibili su richiesta per lotti specifici
• Certificati dei materiali – Certificati di prova dello stabilimento tracciabili alla bobina originale

Tutte le certificazioni e i rapporti di prova sono disponibili per il download o su richiesta. Crediamo nella totale trasparenza: ciò che affermiamo, possiamo dimostrarlo.

Lavorare con clienti in tutto il mondo

Forniamo rivetti semitubolari con testa a traliccio a produttori di Nord America, Europa e Asia. I nostri clienti costruiscono:

• Meccanismi e ferramenta di chiusura – Lucchetti, serrature, cerniere
• Recinzioni e strutture esterne – Recinzioni in alluminio, pannelli da giardino
• Custodie per dispositivi elettronici – Custodie sottili in metallo e plastica
• Interni automobilistici: pannelli di rivestimento, assemblaggi morbidi
• Bagagli e valigie – Accessori per maniglie, staffe angolari
• Elettrodomestici – Gruppi di pannelli, punti di cerniera

Collaboriamo sia con piccole officine di assemblaggio che con grandi OEM, dalla prototipazione rapida ai cicli di produzione ad alto volume.

Tre domande a cui rispondiamo spesso

D: "Posso ottenere campioni prima di ordinare quantità di produzione?"

R: Sì, offriamo campioni per tutti i nostri prodotti. Per le specifiche standard esistenti, i campioni vengono forniti gratuitamente: pagherai solo il costo di spedizione. Per dimensioni personalizzate o strumenti personalizzati, la disponibilità del campione e i tempi di consegna dipendono dai requisiti specifici. Contatta il nostro team di vendita con il tuo disegno o specifica e ti consiglieranno sul costo del campione e sui tempi di consegna.

D: "Quali materiali sono disponibili per i rivetti semitubolari con testa a traliccio?"

R: Offriamo quattro famiglie di materiali: acciaio a basso tenore di carbonio (zincato, conveniente per volumi elevati), acciaio inossidabile (304/316) (resistenza permanente alla corrosione per ambienti esterni e marini), alluminio (leggero, non magnetico, ideale per recinzioni ed elettronica) e ottone (C2680) (decorativo, conduttivo, non magnetico per hardware a vista). Tutti e quattro sono disponibili con lo stesso ampio profilo della testa del traliccio.

D: "Come posso evitare che i rivetti semitubolari con testa a traliccio passino attraverso materiali morbidi?"

R: La testa del traliccio è progettata specificatamente per impedire il pull-through. La sua ampia superficie di appoggio (2,2–2,8× diametro del gambo) distribuisce la forza di serraggio su un'area più ampia rispetto a qualsiasi altro modello di testa standard. Per ottenere i migliori risultati, assicurati che il diametro della testa corrisponda allo spessore del materiale: possiamo consigliare la dimensione ottimale in base alla tua applicazione. Nel caso di studio del lucchetto sopra riportato, la testa del traliccio ha eliminato il pull-through laddove le teste rotonde avevano ceduto.
