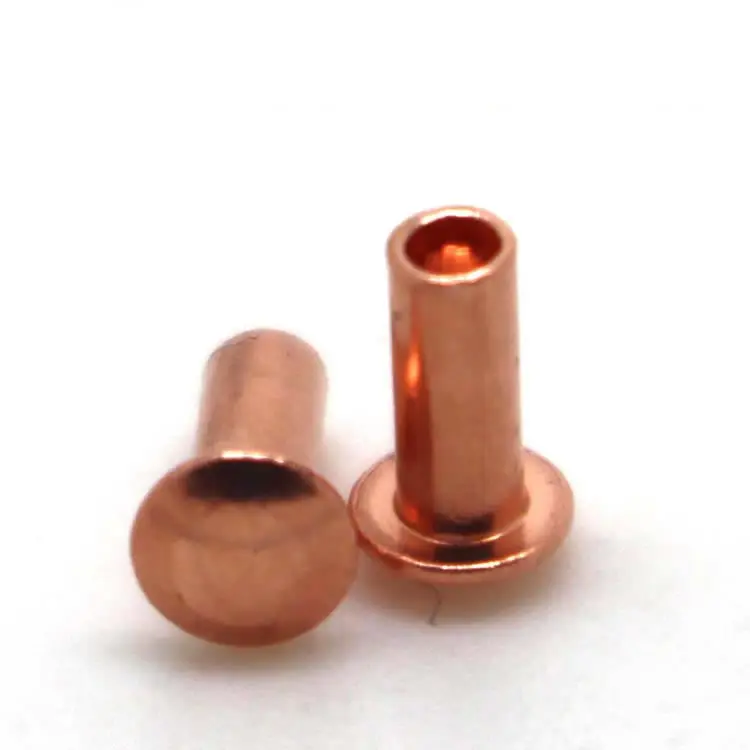

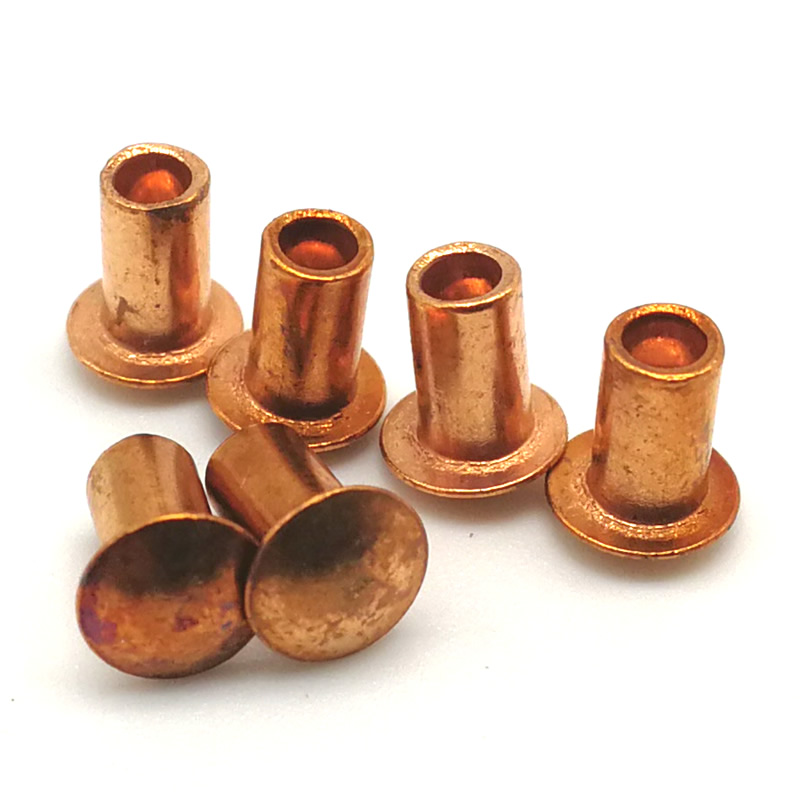

Rivetti semi tubolari in rame

La maggior parte dei rivetti vengono scelti per la resistenza. I rivetti in rame sono scelti per quello che fanno: trasportano corrente, spostano il calore, resistono ai batteri e sopravvivono all'aperto senza arrugginire. Il design semitubolare aggiunge un altro vantaggio: forza di fissaggio inferiore del 70% rispetto ai rivetti solidi, rendendoli ideali per la produzione di volumi elevati dove è richiesta conduttività ma non è possibile sacrificare la velocità di installazione.

Tre numeri che definiscono i rivetti semitubolari in rame

Conduttività IACS al 100%.– Il rame trasporta la corrente meglio di qualsiasi altro comune metallo di fissaggio. L'ottone offre ~28%, l'alluminio ~61%, l'acciaio <10%.

70% in meno di forza di regolazione– La cavità semi-cava riduce la forza di installazione da 4 tonnellate a 1,2 tonnellate (per un rivetto da 5 mm). Cicli più veloci, presse più leggere, meno stress sui materiali.

Conduttività termica 401 W/m·K– Il rame allontana il calore dai giunti, rendendolo ideale per dissipatori di calore, componenti elettronici e apparecchiature che si surriscaldano.

Quando scegliere i rivetti semitubolari in rame

Una vera applicazione: il gruppo di messa a terra dell'inverter solare

Un produttore di apparecchiature solari aveva bisogno di un dispositivo di fissaggio affidabile e conduttivo per la messa a terra dei collegamenti all'interno dei propri inverter. I precedenti rivetti in rame massiccio fornivano un'eccellente conduttività ma rallentavano la catena di montaggio: l'elevata forza di fissaggio richiedeva un'attenta configurazione della pressa. Il cliente desiderava la stessa conduttività con un'installazione più rapida.

Abbiamo fornito rivetti semitubolari in rame C11000: gambo da 4,0 mm, testa rotonda da 7,0 mm, lunghezza canna da 10,0 mm, finitura liscia. Il design semitubolare ha ridotto la forza di impostazione da 3,5 tonnellate a 1,0 tonnellate, ovvero il 71% in meno. La conduttività è rimasta al 100% IACS. Il cliente ha testato 1.000 rivetti. Dopo 5.000 cicli termici, aumento di resistenza pari a zero. Ora ordinano 150.000 pezzi all'anno.

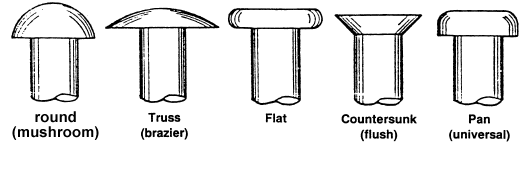

Opzioni di stile della testa: quale si adatta al tuo gruppo

Come specificare: cosa abbiamo bisogno da te

Cosa fornisci:

Diametro del gambo– Da 1,5 mm a 8,0 mm

Lunghezza della canna– calcoliamo dallo spessore della pila di materiale

Stile della testa –rotondo, piatto, ovale, svasato, a traliccio o a fungo

Fine– liscio, burattato (lucido), anticato o laccato

Regola di lunghezza per rivetti semitubolari:Lunghezza canna = spessore della pila di materiale + 1,5–2,0 mm.

Termine d'esecuzione del campione:5–10 giorni standard; lavorazione personalizzata: 15–20 giorni.

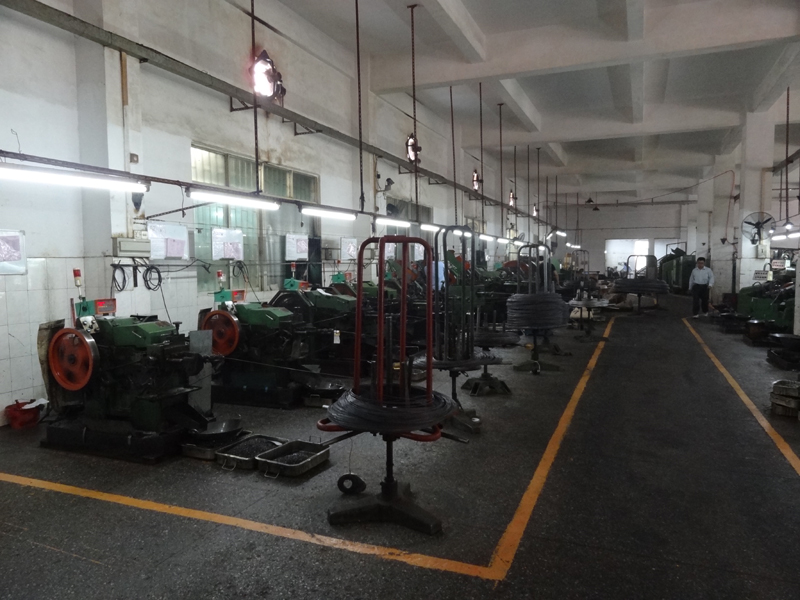

Il nostro processo di produzione: dalla materia prima al rivetto finito

1. Approvvigionamento di materie prime– Filo di rame certificato (C11000) proveniente da stabilimenti approvati. Ogni bobina viene fornita con un certificato di prova del mulino.

2. Ispezione del materiale in entrata– Diametro, durezza e contenuto di rame (≥99,9%) verificati. Le bobine non conformi alle specifiche vengono rifiutate.

3. Preparazione degli utensili– Matrici in metallo duro controllate e predisposte per la cavità semitubolare.

4. Ispezione del primo articolo– 10 rivetti misurati su comparatore ottico. Diametro della testa, lunghezza della canna, profondità della cavità verificati.

5. Produzione di massa– Controlli in process: 5 rivetti ogni 500 pezzi. Ogni deriva ferma la stampa.

6. Ispezione in corso –Ogni 2.000 pezzi, inserire 3 rivetti nel materiale campione. Clinch ispezionato per simmetria e tenuta.

7. Ispezione finale in uscita– Selezione ottica al 100%. Campione AQL verificato manualmente. Rilasciato rapporto dimensionale, certificato dei materiali e certificato di conformità.

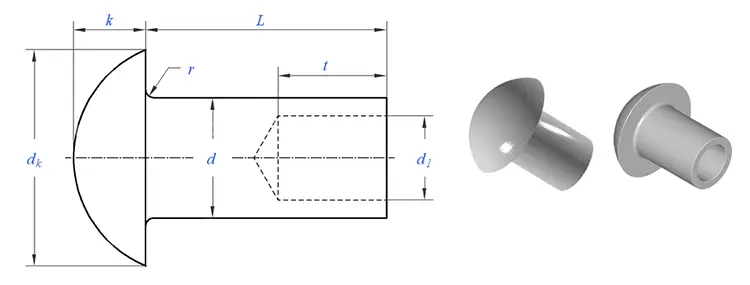

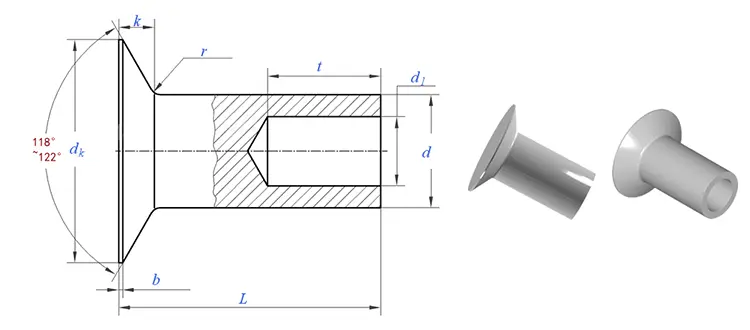

Riferimento rapido – Dimensioni e tolleranze

Cosa dicono i nostri clienti: feedback reali

Tre domande a cui rispondiamo spesso

D: "Qual è la differenza tra rivetti semitubolari in rame e ottone per applicazioni elettriche?"

R: Il rame offre una conduttività IACS del 100%; l'ottone offre circa il 28%. Se il tuo rivetto deve portare corrente, il rame è la scelta giusta. L’ottone è più duro e offre una migliore resistenza all’usura per le applicazioni meccaniche, ma per i requisiti elettrici, termici o antimicrobici, il rame vince sempre. Il design semitubolare è disponibile in entrambi i materiali, ma il rame è indicato quando la conduttività è fondamentale.

D: "Perché scegliere il rame semitubolare rispetto al rame solido per i collegamenti elettrici?"

R: Il design semitubolare riduce la forza di impostazione del 70% mantenendo la stessa conduttività IACS al 100%. Per la produzione in grandi volumi, come nel caso dell’inverter solare sopra, ciò significa assemblaggio più rapido, presse più leggere e minore usura degli utensili. I rivetti in rame massiccio sono ancora la scelta giusta per le applicazioni strutturali dove è richiesta la massima resistenza al taglio. Per la maggior parte dei collegamenti elettrici, il semitubolare fornisce una resistenza più che sufficiente con una migliore efficienza produttiva.

D: "I miei rivetti semi tubolari in rame si rompono durante l'installazione: qual è la causa di ciò e come posso risolverlo?"

R: La rottura durante l'incastonatura è uno dei problemi più comuni di cui sentiamo parlare con i rivetti semitubolari in rame. Il rame è morbido e duttile, ma può comunque rompersi se le condizioni non sono adatte. Ecco le cause e le soluzioni più probabili:

Causa 1:La lunghezza della canna è troppo corta per la pila di materiale. Se la lunghezza della canna non si estende di 1,5–2,0 mm oltre lo spessore del materiale, la sezione cava tocca il fondo prima che si formi il clinch: il muro non ha nessun posto dove andare e si crepa. Soluzione: misurare lo spessore totale della pila e aggiungere 1,5–2,0 mm. Possiamo regolare la lunghezza della canna sul tuo prossimo ordine.

Causa 2:La forza di impostazione è troppo elevata. Il rame è morbido: non necessita della stessa pressione dell'acciaio. I rivetti semitubolari richiedono solo il 25-30% della forza richiesta per i rivetti pieni. Se la pressa è impostata troppo in alto, la parete cava si spezzerà anziché rotolare agevolmente. Soluzione: ridurre la forza di impostazione del 30% e ripetere il test.

Causa 3:La dimensione del foro è troppo stretta. Se il foro è sottodimensionato, la canna viene compressa eccessivamente durante l'inserimento, indebolendo la parete prima ancora che inizi la presa. Soluzione: aumentare la dimensione del foro al diametro del gambo + 0,15–0,20 mm.

Causa 4:La profondità della cavità è troppo profonda. Se la cavità supera il 55% della lunghezza della canna, la parete rimanente è troppo sottile per sostenere l'azione di rotolamento. Soluzione: possiamo regolare la profondità della cavità al 45–50% della lunghezza della canna nel tuo prossimo ordine.

Se riscontri delle crepe e nessuna di queste soluzioni risolve il problema, inviaci un campione dei rivetti rotti e della pila di materiali. Analizzeremo il guasto e consiglieremo una soluzione specifica, senza alcun costo.
