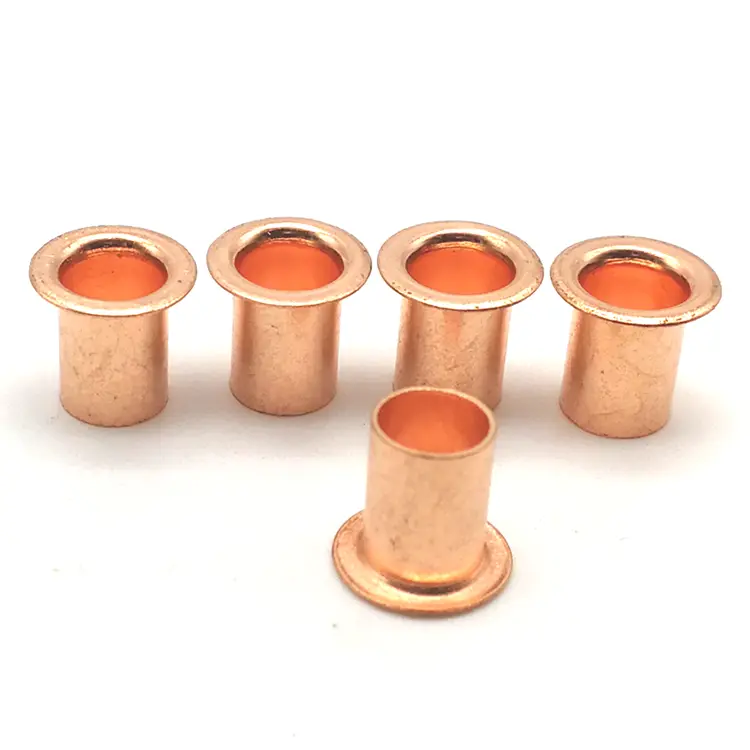

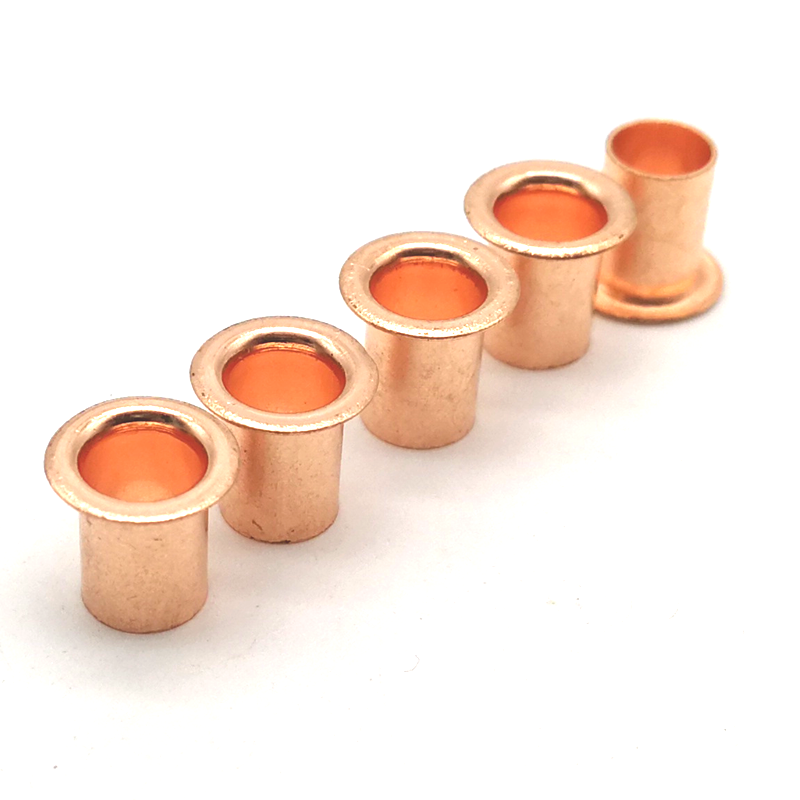

Rivetti tubolari in rame

I rivetti tubolari in rame sono elementi di fissaggio completamente cavi realizzati con tubo di rame puro C11000. Il rame offre la più alta conduttività elettrica e termica rispetto a qualsiasi materiale per rivetti comune – 100% IACS – ed è naturalmente antimicrobico. Combina queste proprietà con l'installazione a bassa forza di un albero cavo e otterrai un dispositivo di fissaggio in grado di trasportare corrente, trasferire calore e resistere ai batteri, il tutto fissando con una forza minima.

Quando il tuo gruppo deve condurre elettricità, spostare il calore o mantenere una superficie igienica, loro sono la risposta ingegnerizzata.

Rame e ottone: il confronto della conduttività

Scegli il rame quando: il rivetto deve trasportare corrente elettrica. L'insieme deve trasferire calore. Sono necessarie proprietà antimicrobiche. È necessaria la massima conduttività disponibile in un dispositivo di fissaggio cavo.

C11000 Rame – Proprietà dei materiali

Li produciamo in rame puro C11000:

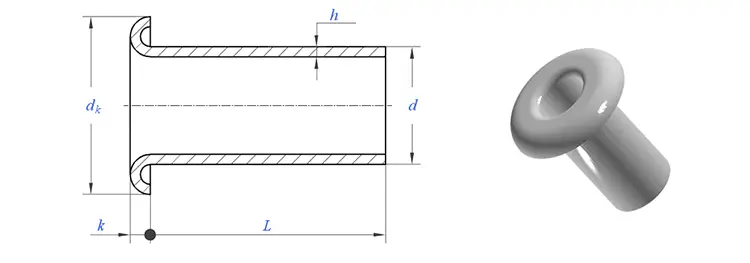

Stili di testa: cosa offriamo

I rivetti tubolari in rame sono disponibili in tre stili di testa:

Una vera applicazione: collegamento della sbarra collettrice di messa a terra elettrica

Un produttore di apparecchiature di distribuzione elettrica necessitava di un dispositivo di fissaggio conduttivo e permanente per la messa a terra dei collegamenti delle sbarre collettrici. I precedenti rivetti in ottone fornivano circa il 28% di conduttività IACS, non sufficiente per l'applicazione ad alta corrente. I rivetti in rame massiccio fornivano un IACS al 100%, ma richiedevano un'elevata forza di fissaggio che occasionalmente danneggiava l'isolamento delle sbarre collettrici. Il cliente necessitava della conduttività del rame con l'installazione a bassa forza di un rivetto cavo.

Abbiamo fornito rivetti tubolari in rame C11000: gambo da 6,0 mm, testa rotonda da 11,0 mm, lunghezza canna da 12,0 mm, finitura liscia. Il rame IACS al 100% ha fornito le prestazioni elettriche richieste. L'albero completamente cavo si è svasato verso l'esterno con una forza minima, senza danni all'isolamento delle sbarre. La superficie in rame naturale ha formato nel tempo una patina protettiva. Il cliente ha testato 500 rivetti su 100 gruppi di sbarre collettrici. Dopo 5.000 cicli termici e test sulle vibrazioni, zero perdite di conduttività, zero guasti. Ora ordinano i nostri rivetti in lotti di 100.000 pezzi all'anno.

Come li produciamo: taglio tubi + intestazione

I rivetti tubolari in rame iniziano come stock di tubi in rame. Il rame è morbido e duttile, il che lo rende ideale per la produzione di tubi.

1. Approvvigionamento di scorte di tubi– Tubo in rame certificato C11000 proveniente da stabilimenti approvati. Ogni lotto viene fornito con un certificato di prova del mulino e un numero di colata.

2. Ispezione del materiale in entrata– Il diametro esterno del tubo è stato controllato (±0,02 mm), lo spessore della parete e la composizione del materiale (spettrometro). I tubi non conformi alle specifiche vengono rifiutati.

3. Taglio del tubo– Il tubo viene tagliato alla lunghezza precisa del pezzo grezzo. Ogni pezzo grezzo diventa un rivetto.

4. Intestazione– Il tubo grezzo tagliato viene inserito in una pressa per intestatura. Una matrice in metallo duro forma la testa (tonda, piatta o svasata) su un'estremità.

5. Rifilatura– La bava attorno al bordo della testa viene rimossa.

6. Caduta– Le microbave vengono eliminate.

7. Ispezione finale– Selezione ottica al 100%. Campione AQL verificato manualmente. Rilasciato rapporto dimensionale, certificato dei materiali e certificato di conformità.

Termine d'esecuzione del campione:5–7 giorni standard; lavorazione personalizzata: 15–20 giorni.

Il nostro processo di controllo qualità

Seguiamo un sistema di ispezione a più livelli per ogni lotto di rivetti tubolari in rame, dal materiale in entrata al prodotto finito.

Ispezione del materiale in entrata: viene controllato il diametro esterno, lo spessore della parete e la composizione del materiale dello stock di tubi. Lo spettrometro verifica il grado di rame C11000 (≥99,9%). Qualsiasi materiale non conforme alle specifiche viene scartato prima che raggiunga il reparto di produzione.

Impostazione e ispezione iniziale: una volta installata l'attrezzatura, i primi 10 rivetti vengono esaminati sotto ingrandimento per individuare eventuali difetti superficiali. Ogni dimensione – diametro della testa, altezza della testa, diametro del gambo, lunghezza della canna e spessore della parete – viene misurata su un comparatore ottico. Il lotto non può procedere a meno che tutte le dimensioni non corrispondano al disegno.

Monitoraggio durante il processo – Durante la produzione di massa, gli operatori tirano 5 rivetti ogni 500 pezzi. Le dimensioni critiche vengono controllate con calibri digitali. Qualsiasi deriva oltre la tolleranza provoca l'arresto immediato della pressa e la regolazione dell'utensileria.

Verifica della clinciatura – Ogni 2.000 pezzi, inseriamo 3 rivetti in un campione del vostro materiale reale. Il clinch laminato viene ispezionato per verificare la simmetria, la tenuta e la formazione senza crepe. Ciò conferma che il rivetto funziona correttamente nel tuo assemblaggio.

Test di corrosione (se richiesto) – Per applicazioni esterne o marine, i campioni vengono collocati nella nostra camera di nebbia salina secondo ASTM B117. Insieme al lotto viene rilasciato un certificato.

Ispezione finale in uscita: ogni rivetto passa attraverso una selezionatrice ottica con telecamere ad alta velocità. Gli scarti vengono espulsi automaticamente. Dopo l'ordinamento, un campione AQL casuale (Livello II, 1.0) viene verificato manualmente.

Tutti i registri delle ispezioni vengono conservati per cinque anni e inclusi in ogni spedizione. Se si verifica un problema sul campo, possiamo tracciare il batch ed estrarre il file completo.

Cosa dicono i nostri clienti: feedback reali

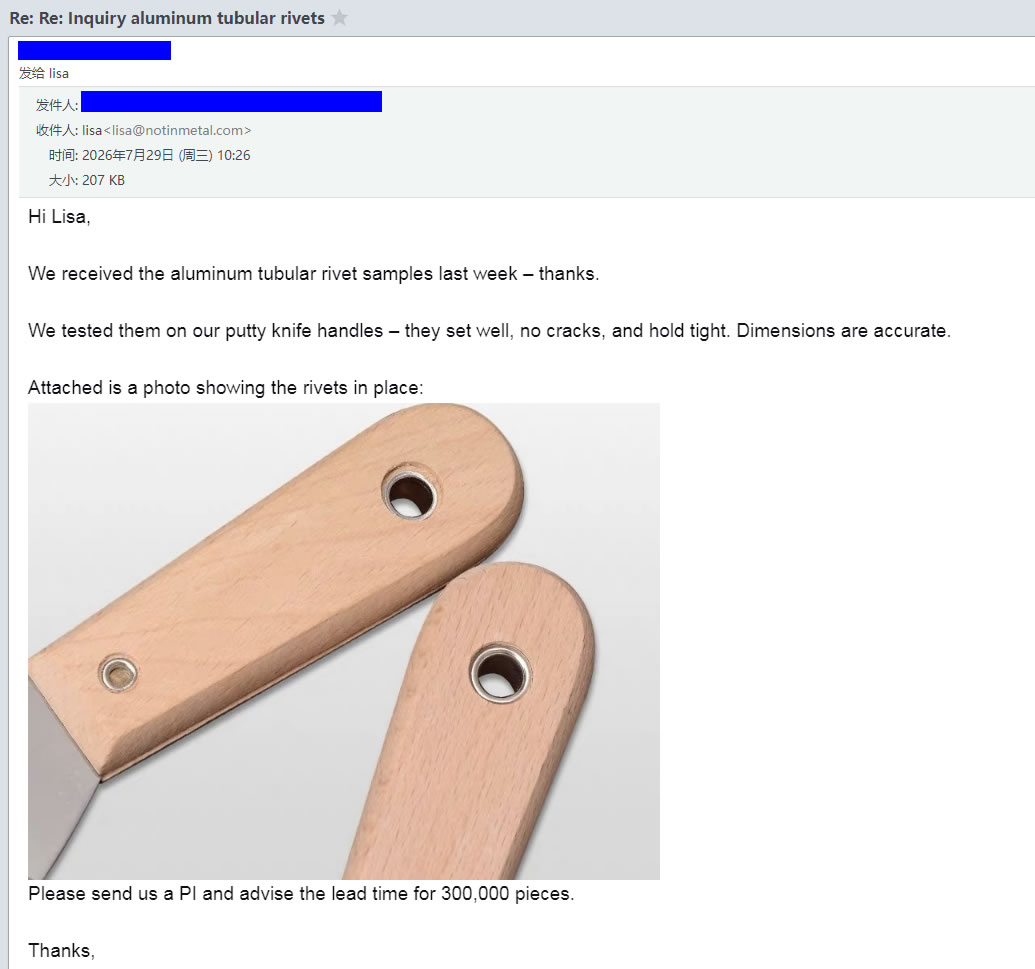

Lasciamo che siano i nostri clienti a parlare per noi. Le immagini sopra mostrano feedback reali da parte dei produttori che hanno utilizzato i nostri rivetti tubolari nelle loro linee di produzione: dai costruttori di apparecchiature elettriche ai fornitori di hardware marino fino ai produttori di attrezzature alimentari.

Manteniamo la completa tracciabilità e la documentazione di qualità per ogni lotto:

• Certificati dei materiali – Certificati di prova dello stabilimento tracciabili alla bobina originale
• Rapporti di ispezione dimensionale: misurazioni effettive di ogni lotto
• Rapporti di prova di conducibilità – Verifica IACS (se richiesta)
• Certificato di conformità: firmato, tracciabile in batch

Tre domande a cui rispondiamo spesso

D: "Perché scegliere i rivetti tubolari in rame rispetto ai rivetti tubolari in ottone per applicazioni elettriche?"

R: Il rame offre una conduttività IACS del 100%; l'ottone offre circa il 28%. Se il tuo rivetto deve portare corrente, il rame è la scelta giusta. L’ottone è più duro e offre una migliore resistenza all’usura per le applicazioni meccaniche, ma per la conduttività elettrica, la conducibilità termica o i requisiti antimicrobici, il rame vince sempre. Per il caso delle sbarre collettrici sopra riportato, il cliente necessitava del 100% di conduttività IACS, quindi il rame era l'unica scelta.

D: "Si corrodono? Perché cambiano colore?"

R: Il rame non arrugginisce, forma con il tempo una patina protettiva. Questa patina protegge infatti il ​​metallo sottostante, allungandone la vita in ambienti esterni. Il cambiamento di colore dal rosso brillante al marrone scuro o al verde è puramente estetico e non influisce sulle prestazioni meccaniche o elettriche. Se è necessario mantenere una finitura lucida, specificare rivetti tubolari in rame burattato (lucido) o laccato. Per il caso delle sbarre collettrici di cui sopra, il cliente ha scelto una finitura semplice perché la patina era accettabile nel quadro elettrico interno.

D: "Dove sono comunemente usati?"

R: Sono utilizzati in un'ampia gamma di settori in cui la conduttività o le proprietà antimicrobiche sono fondamentali:

Per il caso delle sbarre collettrici di cui sopra, i rivetti tubolari in rame sono stati la scelta giusta: hanno fornito una conduttività IACS al 100% con un'installazione a bassa forza, eliminando i danni causati dai rivetti in rame massiccio.
