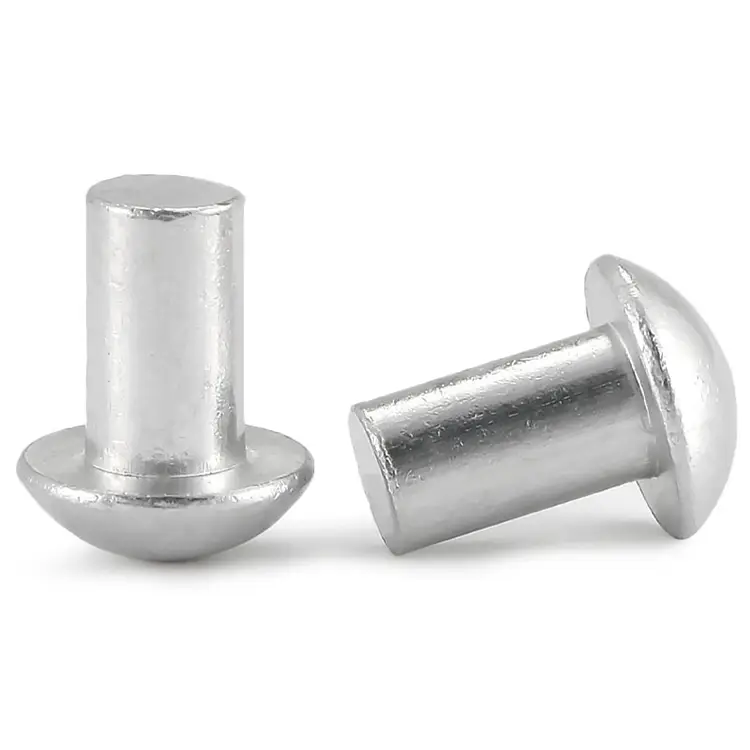

Rivetti solidi a testa di fungo

Rivetti solidi a testa di fungosono gli elementi di fissaggio da scegliere quando è necessaria la massima area di appoggio con un profilo basso e discreto. La testa larga – 2,2–2,5 volte il diametro del gambo – distribuisce la forza di serraggio su una superficie più ampia, riducendo lo stress sul materiale. L'ampio raggio del bordo impedisce alla testa di scavare o danneggiare la superficie circostante. Questa combinazione rende i rivetti solidi a testa a fungo ideali per applicazioni in cui l'aspetto e l'integrità strutturale sono entrambi importanti.

A differenza dei rivetti a testa tonda che concentrano il carico su un'area più piccola, o dei rivetti a testa piatta che si trovano più in basso ma offrono meno superficie di appoggio, i rivetti a testa a fungo raggiungono l'equilibrio: una cupola ampia e bassa che distribuisce il carico senza essere troppo orgoglioso.

Fungo vs. Rotondo vs. Piatto – Dove si adatta la testa del fungo

Quando scegliere la testa a fungo:L'assemblaggio utilizza plastica, compositi, lamiere sottili o materiali morbidi su cui è necessario distribuire il carico. Hai bisogno di un profilo basso ma desideri comunque un aspetto visibile e rifinito.

Una vera applicazione: custodia per apparecchiature industriali

Un produttore di involucri elettrici industriali utilizzava rivetti a testa tonda per fissare le staffe di montaggio agli alloggiamenti in plastica. Nel corso del tempo, la stretta superficie di appoggio della testa rotonda ha causato crepe da stress nel materiale dell'alloggiamento. Il cliente ha provato i rivetti a testa piatta: la distribuzione del carico era migliore, ma il bordo affilato rovinava la superficie durante il fissaggio.

Abbiamo fornito rivetti solidi con testa a fungo in acciaio zincato: gambo da 4,0 mm, testa da 9,5 mm, lunghezza totale 12,0 mm. L'ampia testa a fungo distribuisce uniformemente la forza di serraggio sull'alloggiamento in plastica. Il bordo liscio e raggiato ha eliminato i segni sulla superficie. Il profilo basso si adatta perfettamente al case senza sembrare ingombrante. Il cliente ha testato 500 rivetti su 200 custodie. Dopo 10.000 cicli di vibrazione, nessuna crepa da stress, nessun danno superficiale. Ora ordinano rivetti solidi con testa a fungo in lotti di 150.000 pezzi all'anno.

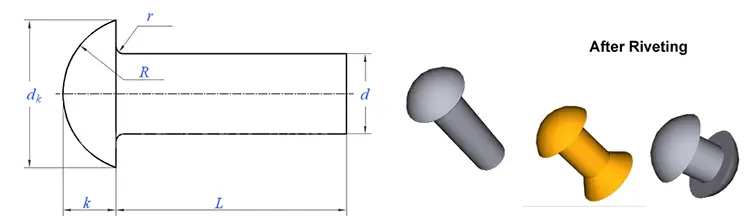

Come specificare: materiali, dimensioni e finitura

Produciamo in cinque materiali:

Cosa fornisci:

Diametro del gambo– Da 1,5 mm a 8,0 mm

Diametro della testa– possiamo consigliare in base ai requisiti di materiale e carico

Lunghezza totale– calcoliamo dallo spessore della pila di materiale

Materiale– scegli tra le cinque opzioni sopra

Fine– zincati, passivati, laccati, nichelati, anodizzati, anticati, ecc.

Raggio del bordo– per applicazioni plastiche/composite, specificare "raggio completo"

Regola di lunghezza per rivetti solidi:Lunghezza totale = spessore della pila di materiale + (1,2–1,5 × diametro del gambo).

Termine d'esecuzione del campione:5–10 giorni standard; lavorazione personalizzata: 15–20 giorni.

Il nostro processo di produzione: dalla materia prima al rivetto finito

Produciamo rivetti solidi con testa a fungo attraverso un flusso di lavoro controllato in sette fasi. Ogni lotto è tracciabile dal materiale in entrata alla spedizione finale.

1. Approvvigionamento di materie prime– Il filo certificato (acciaio al carbonio, acciaio inossidabile, ottone, rame o alluminio) viene acquistato da stabilimenti approvati. Ogni bobina viene fornita con un certificato di prova del mulino e un numero di colata.

2. Ispezione del materiale in entrata– Ogni bobina viene verificata per diametro (micrometro laser, ±0,02 mm), durezza (tester Rockwell) e composizione del materiale (spettrometro). I coil non conformi alle specifiche vengono scartati prima di raggiungere il reparto di produzione.

3. Preparazione degli utensili– Per nuove dimensioni o profili di testa personalizzati, progettiamo e lavoriamo matrici in metallo duro. Per le dimensioni standard, gli utensili esistenti vengono ispezionati e impostati. La geometria della matrice è fondamentale per la cupola ampia e bassa e il raggio del bordo liscio della testa a fungo.

4. Ispezione del primo articolo– I primi 10 rivetti di ciascuna configurazione di attrezzatura vengono misurati su un comparatore ottico. Il diametro e l'altezza della testa, il raggio del bordo, il diametro del gambo e la lunghezza complessiva devono corrispondere al disegno prima dell'inizio della produzione. Viene rilasciato un rapporto FAI completo.

5. Produzione di massa– Le presse funzionano a velocità ottimizzata per il materiale e lo stile della testa. I controlli in-process avvengono a intervalli definiti (5 rivetti ogni 500 pezzi). Qualsiasi deriva dimensionale provoca l'arresto immediato della pressa e la regolazione dell'attrezzatura.

6. Ispezione in corso– Ogni 2.000 pezzi, inseriamo 3 rivetti in un campione di materiale rappresentativo (stesso spessore e tipo del vostro assemblaggio). Il clinch viene ispezionato per verificarne la simmetria, la tenuta e la marcatura della superficie. Vengono verificati il ​​raggio del bordo e la planarità della parte inferiore.

7. Ispezione finale in uscita– Smistamento ottico al 100% per dimensioni critiche. Campione AQL (Livello II, 1.0) verificato manualmente. Rapporto dimensionale, certificato dei materiali e certificato di conformità rilasciati con ogni spedizione.

Come controlliamo le dimensioni critiche: il nostro laboratorio interno

Tutta l'attrezzatura viene calibrata annualmente. I registri delle ispezioni vengono conservati per cinque anni.

Cosa dicono i nostri clienti: feedback reali

Lasciamo che siano i nostri clienti a parlare per noi. Le immagini sopra mostrano feedback reali da parte dei produttori che hanno utilizzato i nostri rivetti solidi con testa a fungo nelle loro linee di produzione, dai costruttori di involucri industriali ai fornitori automobilistici fino ai produttori di attrezzature pesanti.

Due domande a cui rispondiamo spesso

D: "Qual è la differenza tra una testa a fungo e una testa a truss: entrambe sembrano larghe e basse?"

R: La differenza è il profilo del bordo. La testa di un fungo ha un raggio generoso sul bordo: liscio, arrotondato, senza transizioni nette. La testa di un traliccio ha un bordo più affilato: meno raggio, più definito. La testa a fungo è progettata specificamente per applicazioni in cui è necessario distribuire il carico senza lasciare segni sul materiale circostante: plastica, materiali compositi, lamiere sottili e metalli morbidi. La testa del traliccio è progettata per la massima superficie di appoggio in applicazioni come fori sovradimensionati in materiali più duri.

D: "Quali materiali sono più comunemente utilizzati per i rivetti solidi a testa a fungo nelle applicazioni industriali?"

R: L'acciaio al carbonio (zincato) è la scelta più comune per le applicazioni industriali generali: fornisce la resistenza e la durata necessarie per involucri di apparecchiature, protezioni di macchinari e gruppi strutturali. L'acciaio inossidabile è scelto per ambienti esterni o corrosivi. L'ottone è specifico per applicazioni industriali elettriche o decorative. Per il caso dell'involucro industriale di cui sopra, l'acciaio al carbonio con zincatura è stata la scelta giusta: ha fornito la resistenza necessaria al costo più basso, con un'adeguata protezione dalla corrosione per uso interno.
