Come preparare il disegno per i componenti della lavorazione CNC?

Come si possono preparare disegni tecnici come questi per la lavorazione CNC per accelerare il processo di produzione e ridurre il rischio di errori durante il trasferimento delle informazioni al controller della macchina CNC?

La capacità di disegnare disegni tecnici è una competenza fondamentale per ogni ingegnere. La capacità di creare viste così dettagliate ci consente di rappresentare graficamente parti o interi sistemi in modo di facile comprensione, indicando tutte le dimensioni e tolleranze, mantenendo la scala e fornendo le dimensioni o gli angoli necessari.

Cosa deve contenere un disegno tecnico CNC?

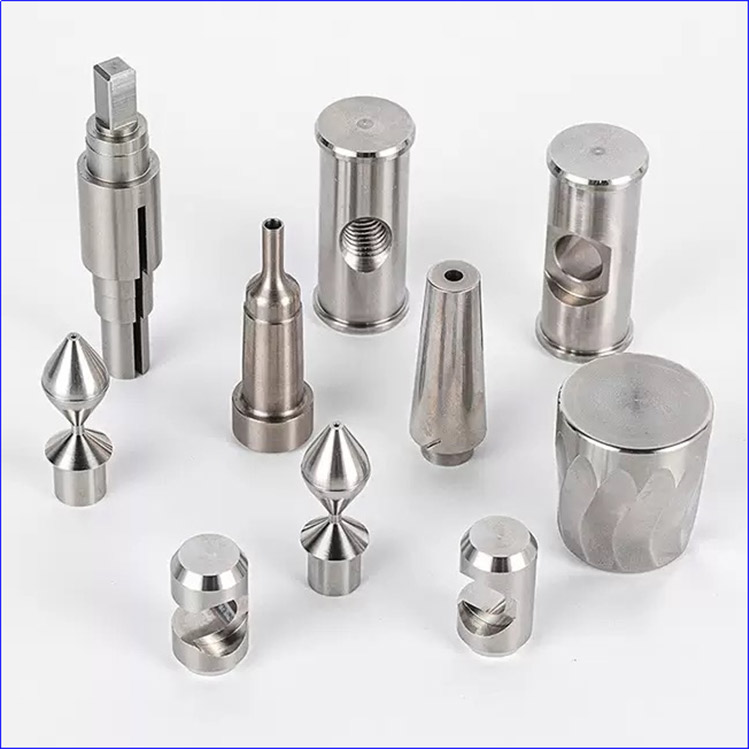

Un disegno tecnico inviato ad un'azienda dotata di attrezzature CNC (fresatrice CNC o tornio) descrive accuratamente la forma del pezzo ordinato. Fa parte della documentazione tecnica del progetto e costituisce un'informazione chiave per la quale è necessario ricevere un buon preventivoParte lavorata con precisione CNCproduzione.

Come preparare un progetto di lavorazione CNC e quali informazioni dovrebbero essere incluse in tale documentazione:

È necessario effettuare un'attenta preparazione per massimizzare la leggibilità; ad esempio, le visualizzazioni non dovrebbero sovrapporsi.

Includere tutte le informazioni dimensionali necessarie (lunghezza, larghezza, profondità, angoli, raggi, fori, filettature, ecc.) e presentarle in vista e con spiegazioni; se necessario dovranno essere fornite informazioni supplementari.

Descrivi tutte le scanalature necessarie, il passo della filettatura, ecc. Se qualsiasi area del disegno è difficile da identificare (ad esempio, richiede una descrizione dettagliata), crea una vista separata e descrivila in una scala più leggibile.

Includere almeno una vista isometrica della parte ordinata, preferibilmente utilizzando una scala coerente con la descrizione della parte.

Aggiungi una legenda (ad esempio, "Tutte le dimensioni sono in millimetri" o "Una singola lettera x rappresenta...").

Specificare i requisiti di finitura superficiale (ad esempio, "per ulteriore trattamento di anodizzazione").

Includere informazioni sulla tolleranza standard (ad esempio "meno di 0,1 mm").

Sul disegno tecnico inviato con l'Lavorazione CNCNell'ordine, è meglio includere il materiale richiesto (ad esempio, "alluminio 7075") o lo standard utilizzato per produrre questo disegno tecnico specifico (se hai familiarità con il design della parte, questo può essere fornito). Includere anche lo standard ISO (ad esempio, la finitura superficiale richiesta, come determinata a memoria).

Questo elenco è relativamente lungo, ma un disegnatore o un ingegnere esperto includerà automaticamente queste informazioni nel disegno.

Se mancano informazioni, un'azienda di lavorazione CNC professionale come Nuote Metals se ne accorgerà e richiederà chiarimenti. Non esitate a farlocontattaciper assistenza.

Indipendentemente dal formato in cui vengono consegnati i disegni tecnici della lavorazione CNC, questi devono essere leggibili e attentamente esaminati. Ciò non solo facilita la lettura dei disegni tecnici, ma evita anche problemi successivi durante il trasferimento delle informazioni contenute nei disegni al software CAD o la conversione nel codice G utilizzato dalle macchine CNC.

In quale formato devono essere consegnati i disegni tecnici?

Dal punto di vista del cliente, del team di stima o del team che infine evade l'ordine, il formato ottimale è un file CAD 3D o un file generato da tale software, preferibilmente in formato vettoriale (ad esempio, salvato come PDF).

Questo formato consente trasferimenti rapidi tra computer e informa immediatamente il personale dell'azienda coinvolto nella lavorazione CNC se è necessario un prezzo di conversione aggiuntivo.

Consente inoltre il rapido trasferimento dei dati parziali al software CAD e l'ulteriore conversione in codice G comprensibile dalla macchina CNC.

Perché preparare meticolosamente i disegni tecnici?

Il motivo è semplice: ridurre al minimo il rischio di errori che potrebbero portare alla realizzazione errata di quanto ordinatoParti di tornitura CNC. Spesso, una singola dimensione specificata in modo errato può comportare la rifusione di un intero lotto di parti o un'ulteriore lavorazione costosa.

Inoltre, la maggior parte delle aziende specializzate inServizi di lavorazione CNCconsiderare i disegni tecnici come documenti chiave per il lavoro successivo.

Mentre le informazioni sulle parti nei file CAD sono più facili da trasferire al controllore della macchina CNC, i dati specifici sulle dimensioni o sulle caratteristiche interne nei disegni tecnici servono come punto di partenza e riferimento durante il processo di verifica della correttezza.

Questo è fondamentale, soprattutto quando si lavora con un gran numero di elementi. Se un singolo valore non è corretto, l'intero progetto può esserne influenzato, richiedendo revisioni e/o riavvii.

In Nuote Metals esaminiamo attentamente ogni disegno tecnico per un progetto. Verifichiamo che tutte le dimensioni siano leggibili e che la parte ordinata possa essere prodotta sulla base di questo documento. Naturalmente forniamo ai clienti anche campioni basati sui disegni per garantire la fattibilità del progetto della parte.
