I rivetti tubolari DIN 7340 sono la soluzione di precisione per le vostre esigenze di assemblaggio leggero?

Quando un ingegnere tedesco prende arivetto tubolare, è probabile che stiano specificando la norma DIN 7340. Questo standard è stato per decenni la spina dorsale della produzione di rivetti cavi di precisione in Europa. Noi di Nuote Metals produciamoRivetti DIN 7340per i clienti che richiedono dimensioni esatte, spessore della parete costante e prestazioni affidabili.

Questa guida spiega cosa specifica effettivamente la norma DIN 7340, come leggere una designazione DIN 7340 e dove questi rivetti superano le alternative generiche.

Cos'è esattamente la norma DIN 7340?

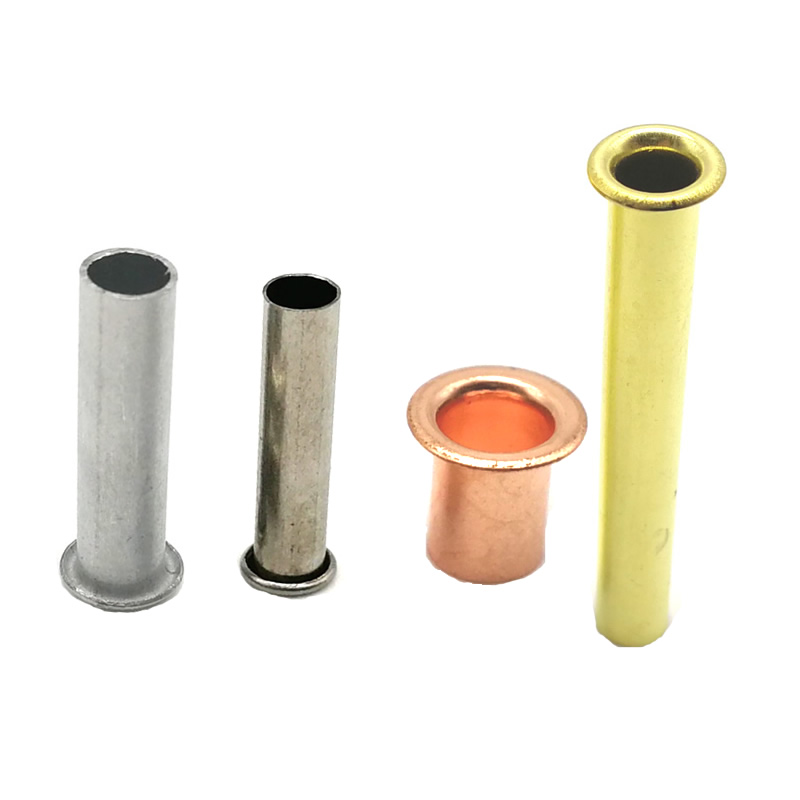

DIN 7340 è uno standard industriale tedesco che specifica i rivetti tubolari tagliati da tubi trafilati senza saldatura. La norma copre diametri nominali da 1 mm a 10 mm e definisce due forme di testa: Forma A (testa piatta/pan) e Forma B (testa tonda zigrinata). La versione attuale è DIN 7340:2011-03.

La distinzione fondamentale tra i rivetti tubolari DIN 7340 e gli altri rivetti cavi è il processo di produzione. A differenza dei rivetti cavi prodotti mediante imbutitura profonda (che crea una forma a tazza),Rivetti DIN 7340sono realizzati con tubi di precisione trafilati senza saldatura. Ciò garantisce che sia il diametro interno che quello esterno siano perfettamente cilindrici con uno spessore di parete costante.

Come leggere una designazione DIN 7340

Lo standard specifica una convenzione di denominazione chiara. Ogni parametro è incluso nel codice articolo:

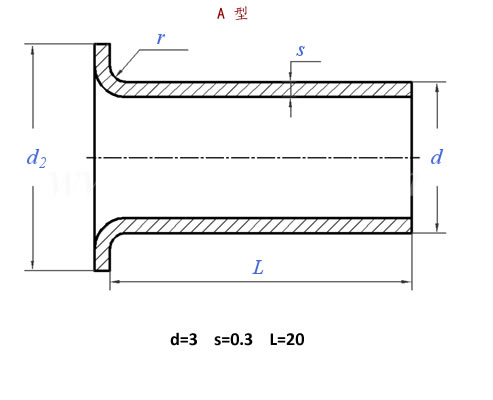

RN A 3 x 0,3 x 20 DIN 7340 Cu

Questo sistema di denominazione significa che non vi è alcuna ambiguità. Un acquirente in Germania e un produttore in Cina fanno riferimento esattamente allo stesso rivetto.

Applicazioni comuni per rivetti tubolari DIN 7340

PerchéRivetti DIN 7340sono realizzati con tubi di precisione con spessore di parete costante e sono particolarmente adatti per applicazioni in cui è importante un foro interno pulito.

Passante elettrico e assemblaggio PCB

Il centro cavo di un rivetto tubolare DIN 7340 consente il passaggio dei fili. Ciò è utile per i punti di messa a terra PCB, le connessioni terminali e le applicazioni elettriche passanti in cui lo spazio è limitato. I rivetti DIN 7340 in ottone stagnato sono particolarmente comuni per i collegamenti saldabili.

Pelletteria, borse e calzature

L'industria della moda e della pelletteria fa molto affidamento sui rivetti DIN 7340 per i fori delle cinture, i rinforzi delle borse, gli occhielli delle scarpe e il fissaggio delle cinghie. La bassa forza di fissaggio richiesta per i rivetti tubolari previene danni a materiali morbidi come pelle e tessuto.

Componenti automobilistici e aerospaziali

I rivetti DIN 7340 sono utilizzati negli interni automobilistici, nei gruppi di condotti HVAC, negli impianti di illuminazione e nelle applicazioni aerospaziali non strutturali dove la riduzione del peso e la resistenza alla corrosione sono priorità.

Applicazioni industriali e macchinari

I pioli delle scale, gli involucri dei componenti elettronici, le alette degli scambiatori di calore e i telai dei mobili sono tutti esempi di casi in cui i rivetti tubolari DIN 7340 forniscono una giunzione permanente economicamente vantaggiosa.

Opzioni e selezione dei materiali

La norma DIN 7340 consente più materiali di base. La tabella seguente riassume le opzioni comuni e le relative applicazioni più adatte.

I rivetti conformi alla norma DIN 7340 realizzati con tubi trafilati offrono un vantaggio rispetto ai rivetti cavi imbutiti: la forma cilindrica garantisce uno spessore uniforme della parete, che si traduce in una formazione prevedibile del rullo durante l'installazione.

Specifiche dimensionali – Forma A e Forma B

Forma A (testa piatta/pan)

La forma A presenta una testa piatta con un profilo basso. È la configurazione più comune per il fissaggio per uso generale in cui è accettabile una finitura a filo o a basso profilo.

Dimensioni di esempio per la forma A (testa piatta):

Le tolleranze della forma A seguono generalmente ±0,05 mm per il diametro del gambo e ±0,10 mm per il diametro della testa.

Forma B (tonda zigrinata/testa arrotolata)

La forma B presenta un profilo della testa arrotondato. Il bordo arrotolato fornisce un aspetto finito ed è spesso scelto per applicazioni a vista o dove è richiesta una finitura più decorativa.

Ad esempio, un catalogo Würth mostra un rivetto in acciaio forma B con zincatura: d1 = 8 mm, diametro testa = 12 mm, altezza testa = 1,4 mm, lunghezza = 8 mm, peso = 1.500 g.

La forma B può anche includere una zigrinatura sulla testa per una migliore presa in alcune applicazioni, anche se questo varia a seconda del produttore.

Installazione: cosa funziona con i rivetti DIN 7340

L'impostazione corretta di un rivetto tubolare richiede attenzione a tre variabili: dimensione del foro, lunghezza del rivetto e attrezzatura.

Dimensione del foro

Il foro deve essere dimensionato correttamente. Si consiglia uno spazio non superiore a +0,10 mm sul diametro esterno (d1). Se il foro è troppo grande, il tubo si deformerà internamente prima che si formi la testa. Se il foro è troppo stretto, la parete sottile potrebbe rompersi.

Calcolo della lunghezza del rivetto

Per una ribaditura a ribaltamento standard, la lunghezza del rivetto richiesta è:

Spessore totale del materiale + (da 0,5 a 0,7) × d1

Esempio: unione di due lamiere di spessore totale 2,0 mm con un rivetto di diametro 3 mm:

Lunghezza = 2,0 + (0,6 × 3,0) = 3,8 mm.

Usare troppa lunghezza porta a un clinch disordinato e instabile. Usarne troppo poco significa che il ricciolo non potrà formarsi correttamente.

Utensileria

Utilizzare sempre un punzone per svasatura in acciaio temprato e lucidato. La matrice di rivettatura deve essere progettata per allargare gradualmente l'albero del rivetto per evitare deformazioni. Modellando lo stampo con una svasatura graduale anziché con una spalla affilata si produce un rullo uniforme a 360°.

Qualità e Certificazioni

La norma DIN 7340 è mantenuta dal Comitato per gli standard DIN Fasteners (FMV). Lo standard viene rivisto e aggiornato periodicamente e la versione attuale è quella del 2011.

Nuote Metalli produceRivetti DIN 7340in acciaio, acciaio inossidabile, rame, alluminio e ottone, con finiture tra cui liscia, nichelata e stagnata. Le dimensioni possono essere personalizzate su disegno del cliente. L'azienda opera con la certificazione ISO 9001:2015, con ispezione QC al 100% prima della spedizione. Sono disponibili campioni gratuiti per le taglie in stock, con un MOQ di 20.000 pezzi per ordini standard.

I rivetti conformi alla norma DIN 7340 sono realizzati con tubi trafilati senza saldatura, che forniscono uno spessore di parete più uniforme rispetto alle alternative imbutite. Ciò è rilevante per le applicazioni in cui il foro interno deve rimanere pulito per il passaggio del filo o dove la formazione uniforme del rullo è fondamentale.

Iniziare con i rivetti DIN 7340

Se attualmente specifichiRivetti DIN 7340o stai pensando di passare a un rivetto tubolare standardizzato per il tuo assemblaggio, il percorso più veloce è richiedere campioni.

Fornire lo spessore totale della pila di materiale, il diametro del gambo desiderato (d1) e il materiale preferito. Nuote Metals calcolerà la lunghezza consigliata e ti invierà campioni per i test.
