Rivetti a testa cilindrica

Rivetti a testa cilindricasono ciò che gli ingegneri specificano quando hanno bisogno di qualcosa tra una testa rotonda e una testa piatta. La testa cilindrica ha una superficie di appoggio più ampia di una testa rotonda (1,8–2,2× diametro del gambo contro 1,6–1,8×) ma un'altezza della testa maggiore rispetto a una testa piatta. Il fianco corto e dritto gli conferisce un aspetto pulito e rifinito che si adatta bene ai gruppi visibili senza sembrare ingombrante.

Quando una testa rotonda è troppo prominente e una testa piatta è troppo bassa, la testa piatta è la risposta.

Pan vs. Rotondo vs. Piatto – Dove si adatta la testa panoramica

Quando scegliere la testa panoramica:

• Vuoi più area di appoggio rispetto a una testa rotonda ma più altezza della testa rispetto a una testa piatta
• Il rivetto sarà visibile e l'aspetto conta
• Hai bisogno di un look pulito e rifinito senza l'ingombro di una testa rotonda
• La distanza è moderata: non abbastanza stretta per la testa piatta, non abbastanza aperta per la testa rotonda

Cosa facciamo: due design, cinque materiali

Rivetti a testa cilindricasono disponibili in versione solida e semitubolare. Il tubolare completo non è disponibile per questo stile di testa a causa della geometria corta e diritta del fianco.

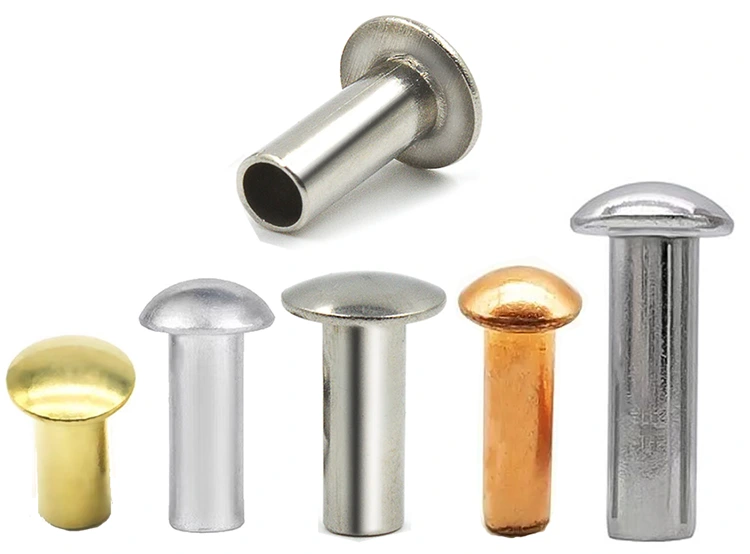

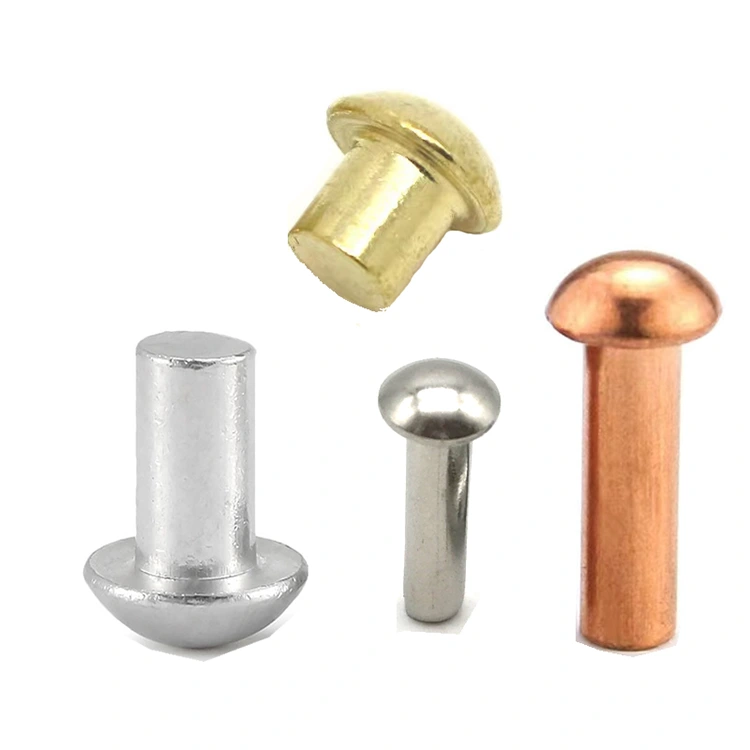

Materiali disponibili:Acciaio a basso tenore di carbonio, acciaio inossidabile (304/316), ottone (C2680), rame (C11000), alluminio (5052/5056)

Finiture:Zincato, ossido nero, passivato, laccato, nichelato, anticato, anodizzato, liscio – a seconda del materiale.

Una vera applicazione: l'alloggiamento della macchina da caffè commerciale

Un produttore di macchine da caffè commerciali stava assemblando i pannelli esterni dell'alloggiamento utilizzando rivetti a testa tonda. Le teste rotonde sporgevano notevolmente sulla macchina finita, sminuendo l'aspetto premium ricercato dal marchio. Sono stati presi in considerazione i rivetti a testa piatta, ma il design dell'alloggiamento aveva uno spazio limitato dietro il pannello: la svasatura non era possibile senza assottigliare troppo il metallo. Il team di progettazione necessitava di un rivetto con un profilo più basso rispetto alla testa tonda ma che non richiedesse la svasatura.

Nuote Metals ha fornito rivetti semitubolari a testa cilindrica in acciaio inossidabile: gambo da 4,0 mm, testa cilindrica da 8,0 mm, lunghezza canna da 8,0 mm, finitura passivata. La testa panoramica era posizionata più in basso rispetto alla testa rotonda originale, conferendo all'alloggiamento un aspetto più pulito. Il fianco corto e dritto creava un aspetto rifinito senza l'ingombro di una cupola. La cavità semitubolare ha mantenuto bassa la forza di impostazione, impedendo la deformazione dei sottili pannelli dell'alloggiamento.

Il produttore ha testato 500 rivetti su 100 macchine. Dopo l'assemblaggio e i test sul campo, nessun allentamento, nessuna corrosione. Il team di progettazione ha approvato il nuovo stile della testa per tutti i modelli futuri. Ora ordinano rivetti a testa cilindrica in lotti di 100.000 pezzi all'anno.

Opzioni standard: personalizzate in base alle vostre specifiche

Rivetti a testa cilindricasono realizzati secondo le vostre precise esigenze. Poiché ogni applicazione ha esigenze di spazio ed aspetto diverse, non disponiamo di dimensioni standard della testa cilindrica: ogni ordine è prodotto su misura.

Cosa abbiamo bisogno da te:

• Diametro del gambo: da 1,5 mm a 8,0 mm
• Diametro della testa: adattato ai requisiti della superficie di appoggio
• Altezza della testa: adatta alle vostre esigenze di spazio libero
• Lunghezza totale – o spessore totale della pila di materiale
• Materiale: acciaio, inossidabile, ottone, rame o alluminio
• Design: solido o semitubolare
• Finitura: zinco, passivato, laccato, nichelato, anodizzato, ecc.

Consigliamo:Se non sei sicuro del diametro o dell'altezza della testa, inviaci un disegno o un campione del tuo assemblaggio. Consiglieremo le dimensioni ottimali della testa cilindrica per la vostra applicazione.

Termine d'esecuzione del campione:5–10 giorni per le specifiche della testa panoramica personalizzata. Per requisiti dettagliati, contatta il nostro team di vendita.

Come formiamo le teste Pan: la parete dritta che fa la differenza

La testa della padella sembra semplice: una cupola con una parete laterale diritta. Ma quella parete diritta richiede una progettazione precisa dello stampo. Troppa conicità e sembra una testa rotonda. Troppo poco e l'altezza della testa diventa incoerente.

Cosa controlliamo:

• L'angolo della parete: la parete laterale deve essere diritta, non rastremata. Questo crea l'aspetto pulito e rifinito che distingue la testa panoramica da quella rotonda.
• Il raggio della corona – La parte superiore della testa è leggermente bombata, non completamente piatta. Le nostre fustelle sono tagliate secondo un raggio della corona specifico che corrisponde al classico profilo della testa cilindrica.
• Il raggio dell'angolo – Il passaggio dalla testa al gambo deve essere liscio. Uno spigolo vivo crea una concentrazione di sollecitazioni che può portare alla fessurazione durante l'indurimento.

Il risultato:Teste cilindriche dall'aspetto pulito, uniformi e che si fissano in modo affidabile, lotto dopo lotto.

Il nostro processo:

• Trafilatura del filo: materiale trafilato secondo il diametro esatto del gambo (±0,02 mm)
• Taglio – Tagliato alla lunghezza grezza
• Primo colpo – Vuoto squadrato e centrato
• Secondo colpo (preformatura) – La matrice inizia a formare la testa piatta con la parete diritta
• Terzo colpo (coniatura) – Forma e spessore della testa finale
• Quarto colpo (se richiesto) – Il punzone crea una cavità per il semitubolare
• Ritaglio – Flash rimosso
• Burattatura – Eliminazione delle microbave
• Placcatura o rivestimento – Applicato come specificato

Un rivetto, otto controlli: come garantiamo che ogni testa cilindrica sia corretta

Non ci fidiamo della fortuna. Ogni lotto dirivetti a testa cilindricapassa attraverso otto cancelli di qualità separati prima di lasciare la nostra fabbrica. Il principio è semplice: misurare presto, misurare spesso e non dare mai per scontato.

Controllo diametro materia prima– Il filo in entrata viene misurato con un micrometro laser. Tolleranza del diametro: ±0,02 mm. Qualsiasi bobina al di fuori di questo intervallo viene respinta prima che tocchi le nostre intestazioni.

Controllo della durezza della materia prima– Un campione di ciascuna bobina viene testato su un durometro Rockwell. L'intervallo accettabile varia in base al materiale (acciaio: HRB 70–85, acciaio inossidabile: HRB 80–95, ottone: HRB 60–75).

Controllo dell'aspetto del primo articolo– Dopo l'impostazione dell'attrezzatura, i primi 10 rivetti vengono ispezionati visivamente sotto ingrandimento. Cerchiamo crepe, bave, teste irregolari o segni superficiali. Qualsiasi difetto visibile ferma la stampa.

Controllo dimensionale primo articolo– Gli stessi 10 rivetti vengono misurati su un comparatore ottico. Il diametro della testa, l'altezza della testa, il diametro del gambo, la lunghezza totale e la profondità della cavità (per semitubolari) devono rientrare nelle tolleranze del disegno prima dell'inizio della produzione.

Controlli in corso –Durante la produzione in serie, l'operatore tira 5 rivetti ogni 500 pezzi. Le dimensioni vengono verificate con calibri digitali e un misuratore passa/non passa per la profondità della cavità. Qualsiasi deriva innesca la regolazione dell'attrezzatura.

Impostazione di prova (rivettatura di prova)– Ogni 2.000 pezzi, inseriamo 3 rivetti in un campione di materiale rappresentativo (stesso spessore e tipo del vostro assemblaggio). Il clinch viene ispezionato per verificarne la simmetria e la tenuta. Non sono accettati rivetti allentati o rotti.

Test in nebbia salina (se richiesto)– Per i rivetti esterni o placcati, inviamo campioni al nostro laboratorio per i test in nebbia salina ASTM B117. Insieme al lotto viene rilasciato un certificato.

Ispezione finale in uscita– Prima del confezionamento, ogni rivetto passa attraverso una selezionatrice ottica. Le telecamere controllano il diametro della testa, l'altezza della testa, il diametro del gambo, la lunghezza totale e la profondità della cavità. Gli scarti vengono espulsi automaticamente. Viene quindi estratto un campione AQL casuale (Livello II, 1.0) per la verifica manuale.

Un rivetto a testa cilindrica che sopravvive a tutti gli otto passaggi è pronto per lasciare la nostra fabbrica. Conserviamo i registri di ogni assegno per cinque anni.

Ciò che ricevi effettivamente: una registrazione completa di ciò che abbiamo realizzato

Non spediamo solo rivetti. Inviamo una registrazione di esattamente ciò che è stato prodotto e come è stato verificato.

Il pacchetto include:

• Certificato del materiale – Composizione chimica e resistenza alla trazione della bobina utilizzata
• Foglio di ispezione – Misurazioni effettive di 10 rivetti del lotto
• Certificato di finitura – Spessore della placcatura verificato da XRF (se applicabile)
• Documento di conformità – Firmato dal nostro responsabile QA, batch‑tracciabile

Certificato per:ISO 9001:2015, RoHS, REACH

Dove vengono utilizzati i rivetti a testa cilindrica

• Elettrodomestici commerciali – Macchine da caffè, attrezzature alimentari, distributori automatici – assemblaggi visibili dove l'apparenza conta
• Mobili – Mobili per ufficio, scaffalature, espositori – giunti visibili che necessitano di una finitura pulita
• Settore automobilistico: finiture interne, cruscotti, componenti dei sedili: dove l'aspetto e lo spazio libero si incontrano
• Elettronica – Involucri, chassis, pannelli di controllo – dove il rivetto è visibile ma non dovrebbe essere ingombrante
• Attrezzature mediche – Alloggiamenti di dispositivi, gruppi di strumenti – dove l'igiene e l'aspetto sono entrambi importanti
• Attrezzature industriali – Pannelli di controllo, protezioni di macchine – dove è richiesta una finitura professionale
• Produzione generale: qualsiasi assemblaggio in cui la testa rotonda è troppo ingombrante e la testa piatta è troppo bassa

Tre domande a cui rispondiamo spesso

Q1: La testa panoramica sembra simile a una testa rotonda. Qual è esattamente la differenza?

R: La testa cilindrica ha una parete laterale corta e diritta tra la cupola e il gambo. Una testa rotonda è una curva continua dalla sommità al gambo. Questa parete diritta conferisce alla testa della padella una superficie di appoggio più ampia (1,8–2,2× diametro del gambo contro 1,6–1,8×) e un profilo leggermente più basso. La differenza visiva è sottile ma significativa: la testa panoramica sembra più “progettata” e meno “industriale”. Se li tieni fianco a fianco, il muro dritto è il regalo.

Q2: Quale stile di testa appare più professionale sui prodotti di consumo?

R: Per i prodotti di consumo in cui l'aspetto conta, la testa cilindrica è spesso la scelta migliore. Ha un aspetto pulito e rifinito: più raffinato della testa rotonda (che può sembrare industriale) e più sostanziale della testa piatta (che può sembrare troppo minimale). Il fianco dritto conferisce un aspetto “disegnato” che segnala qualità. Se osservi le macchine da caffè di alta qualità, i mobili di fascia alta e l'elettronica di consumo, vedrai i rivetti a testa cilindrica utilizzati deliberatamente come elemento di design, non solo come elemento di fissaggio funzionale.

Q3: Qual è il tempo di consegna tipico per i rivetti a testa cilindrica personalizzati con un diametro della testa specifico?

R: Per i rivetti a testa bombata personalizzati, la tempistica dipende dalla necessità di creare nuovi strumenti. Se il diametro della testa rientra nella nostra gamma di utensili esistente, il tempo di consegna del campione è di 5-10 giorni. Se dobbiamo progettare e tagliare nuovi stampi, la fabbricazione degli utensili richiede 15-20 giorni, seguita dalla produzione dei campioni. Contatta il nostro team di vendita con le tue specifiche e ti forniremo una tempistica precisa. Non addebitiamo costi per gli utensili sulle dimensioni standard della testa cilindrica, solo per profili della testa completamente personalizzati.
