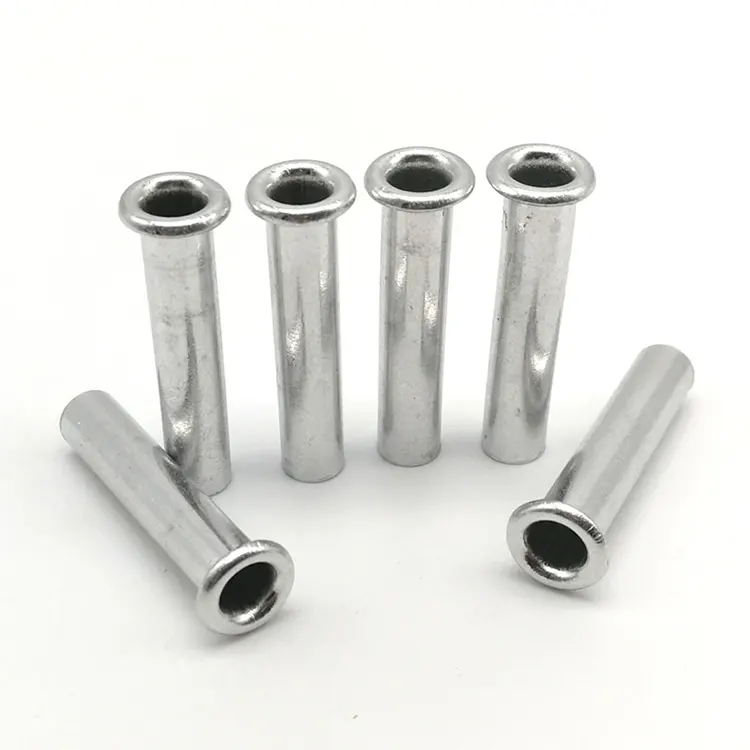

Rivetti cavi in ​​acciaio

Rivetti cavi in ​​acciaiosono elementi di fissaggio completamente cavi con foro centrale. A differenza dei rivetti solidi o semitubolari, i rivetti cavi hanno una parete sottile che si allarga verso l'esterno durante l'installazione con una forza minima, in genere il 15-20% di quella richiesta da un rivetto solido. Sono l'opzione più resistente ed economica nella famiglia dei rivetti cavi.

Per loro offriamo due percorsi di produzione e la scelta dipende dalle vostre esigenze specifiche:

Taglio tubi + intestazione– Iniziamo con il tubo d'acciaio, lo tagliamo a misura e formiamo la testa su un'estremità. Conveniente per diametri più grandi e pareti più spesse, con tempi di attrezzaggio più rapidi.

Imbutitura profonda da foglio– Partiamo dalla lamiera di acciaio e formiamo il rivetto tramite imbutitura progressiva. Produce una struttura monopezzo senza giunture con spessore di parete costante e foro interno liscio, ideale per pareti più sottili e tolleranze più strette.

Esaminiamo il tuo disegno e ti consigliamo il percorso di produzione ottimale in fase di preventivo.

Taglio tubi e imbutitura profonda: quale processo è adatto a te?

Se non sei sicuro di quale processo sia adatto alla tua applicazione, inviaci il tuo disegno. Esamineremo e consiglieremo il metodo ottimale, senza alcun costo.

Finiture disponibili

Offriamo molteplici finiture superficiali per rivetti cavi in ​​acciaio per soddisfare i requisiti della vostra applicazione:

Una vera applicazione: figurine artigianali in legno

Un produttore di figurine in legno realizzate a mano e oggetti decorativi necessitava di un dispositivo di fissaggio a bassa forza per fissare bracci mobili e parti accessorie. Ogni statuetta richiedeva 9 rivetti cavi: 3 per ciascuna articolazione del braccio e 3 per gli attacchi decorativi. Le viti precedenti si sono allentate nel tempo e il cliente desiderava un dispositivo di fissaggio permanente che non spezzasse il legno tenero durante l'installazione.

Abbiamo fornito rivetti cavi in ​​acciaio zincato: gambo da 2,5 mm, testa tonda da 5,0 mm, lunghezza canna da 4,0 mm. Il design cavo si svasava con una forza minima, senza spaccare il legno tenero. La placcatura in zinco ha fornito protezione dalla corrosione per una visualizzazione a lungo termine. Il cliente ha testato 500 figurine (4.500 rivetti). Dopo 5.000 cicli di movimento, zero allentamenti, zero spaccature. Ora ordinano i nostri rivetti cavi in ​​lotti di 200.000 pezzi all'anno.

Come produciamo rivetti cavi: due percorsi

Percorso 1: taglio tubi + direzione

1. Approvvigionamento di scorte di tubi: tubi di acciaio certificati provenienti da stabilimenti approvati. Ogni lotto viene fornito con un certificato di prova del mulino e un numero di colata.

2. Ispezione del materiale in entrata: controllo del diametro esterno (±0,02 mm), dello spessore della parete e della composizione del materiale dei tubi.

3. Taglio del tubo – Il tubo viene tagliato alla lunghezza precisa del pezzo grezzo.

4. Intestazione – Il tubo grezzo tagliato viene inserito in una pressa per intestatura. Una matrice in carburo forma la testa su un'estremità.

5. Rifilatura – La sbavatura attorno al bordo della testa viene rimossa.

6. Burattatura – Le microbave vengono eliminate.

7. Placcatura o rivestimento – Zinco, nichel, ossido nero o altre finiture applicate come specificato.

8. Ispezione finale: cernita ottica al 100%. Campione AQL verificato manualmente.

Percorso 2: imbutitura profonda da foglio

1. Approvvigionamento di lamiere: lamiere di acciaio certificate provenienti da stabilimenti approvati.

2. Ispezione del materiale in entrata: controllo dello spessore e della composizione del materiale delle lastre.

3. Imbutitura profonda progressiva: il foglio viene alimentato in una pressa di trasferimento con uno stampo progressivo multistazione. In un'unica sequenza continua, lo stampo trancia un disco, lo attira in una tazza, lo approfondisce fino alla lunghezza finale della canna e fora il fondo per creare il foro cavo.

4. Flangiatura – La flangia viene coniata piatta e parallela.

5. Burattatura – Le microbave vengono eliminate.

6. Placcatura o rivestimento – Applicato come specificato.

7. Ispezione finale: cernita ottica al 100%. Campione AQL verificato manualmente.

Tempi di consegna del campione: 5–7 giorni standard; lavorazione personalizzata: 15–20 giorni.

Il nostro processo di controllo qualità

Seguiamo un sistema di ispezione a più livelli per ogni lotto di rivetti cavi in ​​acciaio, dal materiale in entrata al prodotto finito.

Ispezione del materiale in entrata– Controllo delle dimensioni e della composizione del materiale di tubi o lastre. Qualsiasi materiale non conforme alle specifiche viene rifiutato.

Impostazione e ispezione iniziale– Una volta installata l'attrezzatura, i primi 10 rivetti vengono esaminati sotto ingrandimento per individuare eventuali difetti superficiali. Ogni dimensione (diametro interno, flangia esterna, lunghezza della canna e spessore della flangia) viene misurata su un comparatore ottico.

Monitoraggio durante il processo– Durante la produzione di massa, gli operatori tirano 5 rivetti ogni 500 pezzi. Le dimensioni critiche vengono controllate con calibri digitali. Qualsiasi deriva oltre la tolleranza provoca l'arresto immediato della pressa e la regolazione dell'utensileria.

Verifica del clinch– Ogni 2.000 pezzi, installiamo 3 rivetti su un campione del vostro materiale reale. Il clinch laminato viene ispezionato per verificare la simmetria, la tenuta e la formazione senza crepe.

Verifica della placcatura– Spessore controllato da XRF (se applicabile).

Ispezione finale in uscita– Ogni rivetto passa attraverso una selezionatrice ottica con telecamere ad alta velocità. Gli scarti vengono espulsi automaticamente. Dopo l'ordinamento, un campione AQL casuale (Livello II, 1.0) viene verificato manualmente.

Tutti i registri delle ispezioni vengono conservati per cinque anni e inclusi in ogni spedizione.

Lavorare con clienti in tutto il mondo

Collaboriamo con produttori in tutto il Nord America, Europa e Asia, dai produttori di artigianato in legno ai fornitori automobilistici fino ai costruttori di apparecchiature industriali. Le immagini sopra mostrano alcuni dei nostri stimati partner che visitano la nostra struttura, collaborano a progetti personalizzati e condividono le loro esperienze con i rivetti cavi in ​​acciaio.

Manteniamo la completa tracciabilità e la documentazione di qualità per ogni lotto:

• Certificati dei materiali – Certificati di prova dello stabilimento tracciabili alla bobina originale
• Rapporti di ispezione dimensionale: misurazioni effettive di ogni lotto
• Verifica della placcatura – Spessore e qualità documentati
• Certificato di conformità: firmato, tracciabile in batch

Tre domande a cui rispondiamo spesso

D: "Qual è la differenza tra rivetti cavi in ​​acciaio e rivetti semitubolari in acciaio?"

R: Un rivetto cavo in acciaio è completamente cavo: l'intero cilindro è una parete sottile che si allarga verso l'esterno durante il posizionamento. UNrivetto semitubolare in acciaioha una cavità poco profonda (45–55% della lunghezza della canna) con una parete più spessa. I rivetti cavi richiedono la forza di fissaggio minima (15–20% del solido) e sono ideali per materiali morbidi, pannelli sottili e assemblaggi leggeri. I rivetti semitubolari offrono maggiore resistenza (80–90% del solido) e sono migliori per applicazioni generiche in cui è necessario un equilibrio tra resistenza e bassa forza di fissaggio.

D: "Quale processo di produzione dovrei scegliere: taglio del tubo o imbutitura profonda?"

R: La scelta dipende dalla tua applicazione. Il taglio e l'intestazione dei tubi sono ideali per diametri più grandi, pareti più spesse e tempi di consegna degli utensili più rapidi. L'imbutitura profonda da lamiera è preferibile per pareti più sottili, tolleranze più strette e requisiti di fori senza giunzioni. Se non sei sicuro, inviaci il tuo disegno. Esamineremo la tua richiesta e ti consiglieremo il metodo ottimale, senza alcun costo.

D: "Come posso evitare che i miei rivetti cavi in ​​acciaio si rompano durante il fissaggio?"

R: La rottura durante l'indurimento è uno dei problemi più comuni di cui sentiamo parlare. Ecco le probabili cause e soluzioni:

Causa 1:La lunghezza della canna è troppo corta. Se la canna non si estende di 1,0–1,5 mm oltre lo spessore del materiale, la sezione cava tocca il fondo e si rompe. Soluzione: misura lo spessore totale della pila: regoleremo la lunghezza della canna al tuo prossimo ordine.

Causa 2:La forza di impostazione è troppo elevata. I rivetti cavi richiedono solo il 15-20% della forza richiesta per i rivetti pieni. Se la pressa è impostata troppo in alto, la parete sottile si crepa anziché svasarsi. Soluzione: ridurre la forza di impostazione del 30–40% e ripetere il test.

Causa 3:La dimensione del foro è troppo stretta. Se il foro è sottodimensionato la canna viene compressa eccessivamente. Soluzione: aumentare la dimensione del foro al diametro del gambo + 0,15–0,20 mm.

Causa 4:Il materiale è troppo duro. I rivetti cavi in ​​acciaio si induriscono se la velocità della pressa è troppo elevata o se gli utensili sono usurati. Soluzione: Utilizziamo matrici in metallo duro lucidato e velocità di svasatura controllate appositamente per queste. Se riscontri delle crepe, inviaci un campione dei rivetti rotti e della pila di materiali. Analizzeremo il guasto e consiglieremo una soluzione specifica, senza alcun costo.
