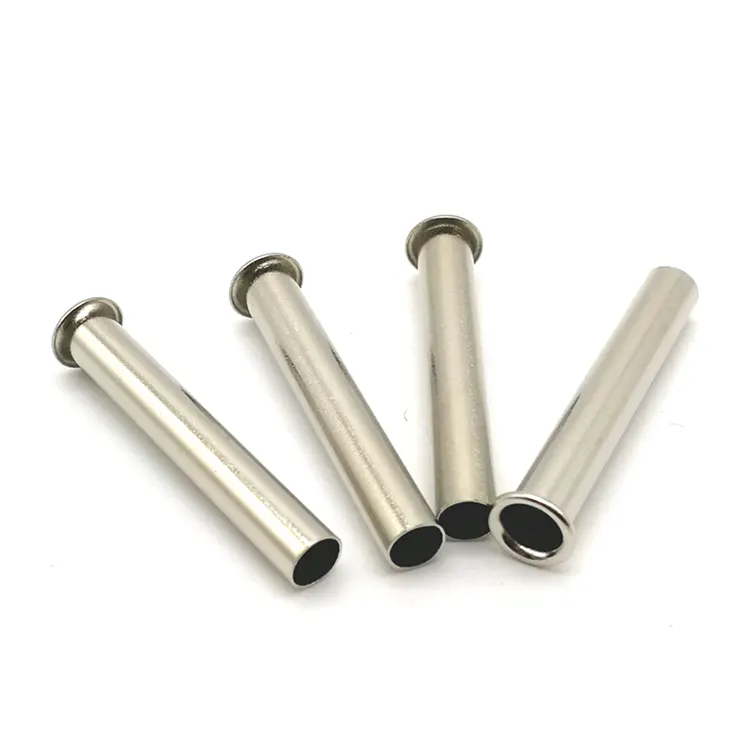

Rivetti per tubi in acciaio

A rivetto in tubo d'acciaioè un corto pezzo di tubo d'acciaio con una testa formata su un'estremità. Il gambo è cavo dalla coda alla testa. Durante l'installazione, la parete sottile rotola verso l'esterno con una forza molto bassa, in genere il 15-20% di quella richiesta da un rivetto solido.

Questo è l'elemento di fissaggio che scegli quando il tuo budget è limitato e il volume di produzione è elevato. I rivetti per tubi in acciaio offrono lo stesso design cavo e lo stesso fissaggio a bassa forza dei rivetti per tubi in ottone o alluminio, a un costo notevolmente inferiore. Quando l'aspetto non è la priorità, offrono prestazioni affidabili al prezzo per pezzo più basso possibile.

Rivetto per tubo d'acciaio vs. solido vs. semitubolare: la cavità che cambia tutto

Finiture disponibili

Una vera applicazione: maniglie per contenitori impilabili

Un produttore di contenitori di stoccaggio impilabili in plastica necessitava di un dispositivo di fissaggio a basso costo per fissare le maniglie in metallo ai corpi dei contenitori di plastica. Ogni contenitore utilizzava 4 rivetti per maniglie. Il volume di produzione era di 500.000 contenitori all'anno – 2 milioni di rivetti all'anno. La soluzione precedente utilizzava viti autofilettanti che si allentavano nel tempo con i ripetuti sollevamenti. I rivetti solidi erano troppo lenti per fissarsi e incrinavano le sottili pareti di plastica.

Il cliente aveva bisogno di:

Un dispositivo di fissaggio che si sarebbe installato rapidamente sulla loro catena di montaggio automatizzata

Bassa forza di fissaggio – nessuna rottura della plastica sottile

Tenuta permanente – nessun allentamento nel tempo

Il costo più basso possibile per un volume annuo di 2 milioni di pezzi

Abbiamo fornito rivetti per tubi in acciaio zincato: gambo da 4,0 mm, testa rotonda da 7,5 mm, lunghezza del cilindro da 6,0 mm, finitura in zinco trasparente. Il design completamente cavo si allarga verso l'esterno con una forza minima, senza crepe nella plastica. La zincatura forniva protezione dalla corrosione. Il materiale in acciaio ha mantenuto bassi i costi per la produzione in grandi volumi. Il cliente ha testato 1.000 rivetti su 250 contenitori. Dopo 10.000 cicli di sollevamento con un carico di 20 kg, zero allentamenti, zero guasti. Ora ordinano i nostri rivetti per tubi in lotti di 500.000 pezzi all'anno.

Come li produciamo: una produzione scalabile

I rivetti per tubi in acciaio sono realizzati con tubi in acciaio. Il processo è semplice, ed è esattamente il motivo per cui sono gli elementi di fissaggio cavi più economici che si possano specificare.

Taglio del tubo– Il tubo d'acciaio viene tagliato alla lunghezza precisa del pezzo grezzo. Tolleranza: ±0,02 mm.

Intestazione– Il pezzo grezzo viene posizionato in una pressa per intestazioni. Una matrice in metallo duro forma la testa (tonda, piatta o svasata) su un'estremità.

Rifilatura e burattatura– Il flash viene rimosso. Le microbave vengono eliminate.

Placcatura o rivestimento– Zinco, nichel, ossido nero o altre finiture applicate secondo necessità.

Ispezione finale– Selezione ottica al 100%. Campione AQL verificato manualmente.

Questo è il lato della produzione. Ma ciò che fa sì che tutto questo funzioni per la produzione di grandi volumi è ciò che facciamo durante la produzione:

Tracciabilità dei materiali –Ogni bobina di tubo viene fornita con un certificato di prova del laminatoio e un numero di colata. Possiamo risalire a ogni lotto fino alla fusione originale.

Flessibilità degli utensili– Manteniamo attrezzature per teste tonde, piatte e svasate. Se hai bisogno di uno stile di testa diverso, possiamo tagliare nuovi strumenti in 15-20 giorni.

Capacità di volume– Produciamo rivetti per tubi in acciaio in quantità da 5.000 a oltre 5.000.000 di pezzi. Le nostre linee di stampa funzionano a velocità che mantengono basso il costo per pezzo.

Termine d'esecuzione del campione:5–7 giorni standard; lavorazione personalizzata: 15–20 giorni.

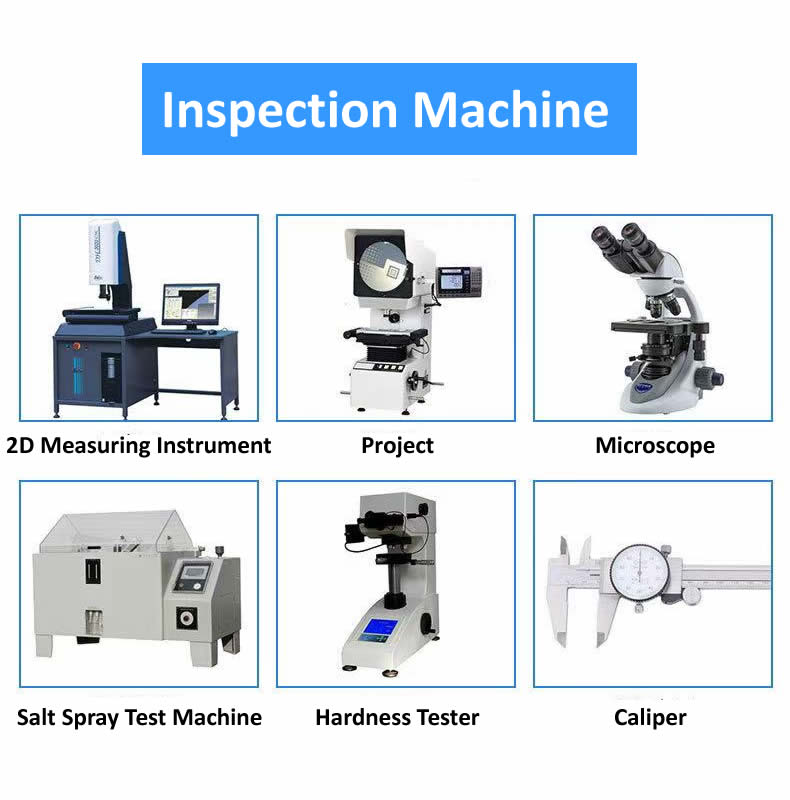

Le nostre apparecchiature di ispezione: come confermiamo la qualità

Disponiamo di una gamma completa di apparecchiature di ispezione calibrate per verificare ogni lotto di rivetti per tubi prima della spedizione:

Micrometro laser– Misurazione ad alta velocità e senza contatto del diametro del gambo, del diametro esterno e dello spessore della parete con una precisione di ±0,02 mm.

Comparatore ottico (proiettore di profili)– Ispezione visiva del profilo della testa, del diametro della flangia, del raggio del bordo e della forma complessiva rispetto ai modelli di sovrapposizione principali.

Sistema di misurazione delle immagini 2.5D– Misurazione automatizzata del diametro interno, della concentricità della flangia, della lunghezza del cilindro e della planarità della superficie.

Spettrometro– Verifica della composizione del materiale per confermare grado e consistenza.

Durometro Rockwell– Verifica della durezza delle materie prime e del prodotto finito.

Camera per prove in nebbia salina– Test di resistenza alla corrosione secondo gli standard ASTM B117 quando richiesto.

Spessimetro XRF– Verifica non distruttiva dello spessore della placcatura (zinco, nichel, ecc.) per garantire che il rivestimento soddisfi le specifiche.

Tutte le apparecchiature vengono calibrate annualmente da laboratori terzi accreditati. I registri delle ispezioni vengono conservati per cinque anni e inclusi in ogni spedizione.

Con chi lavoriamo – Scelto dai produttori di tutto il mondo

Forniamo rivetti per tubi in acciaio a produttori di Nord America, Europa e Asia. I nostri clienti costruiscono:

• Prodotti per l'archiviazione e l'organizzazione– Contenitori in plastica, cassette degli attrezzi, scaffalature
• Mobilia– Sedie impilabili, tavoli pieghevoli, reti letto
• Interni automobilistici– Pannelli di rivestimento, componenti di sedili, assemblaggi morbidi
• Attrezzature industriali –Protezioni, pannelli, assemblaggi leggeri
• Condutture HVAC– Fissaggio di lamiere sottili
• Attrezzature agricole– Assiemi leggeri, componenti sensibili ai costi

Collaboriamo sia con piccole officine di assemblaggio che con grandi OEM, dalla prototipazione rapida ai cicli di produzione ad alto volume. La nostra forza è la flessibilità: dimensioni personalizzate, campioni rapidi e qualità costante a qualsiasi volume.

Tre domande a cui rispondiamo spesso

D: "Posso ottenere campioni prima di ordinare quantità di produzione?"

R: Sì, offriamo campioni per tutti i nostri prodotti. Per le specifiche standard esistenti, i campioni vengono forniti gratuitamente: pagherai solo il costo di spedizione. Per dimensioni personalizzate o strumenti personalizzati, la disponibilità del campione e i tempi di consegna dipendono dai requisiti specifici. Contatta il nostro team di vendita con il tuo disegno o specifica e ti consiglieranno sul costo del campione e sui tempi di consegna.

D: "Come si confrontano i rivetti per tubi in acciaio con i rivetti per tubi in ottone in termini di costi e prestazioni?"

R: I rivetti per tubi in acciaio costano in genere il 40–60% in meno rispetto ai rivetti per tubi in ottone della stessa dimensione. La differenza di prestazioni dipende dall'applicazione:

Scegli l'acciaio per applicazioni industriali, ad alto volume o sensibili ai costi in cui l'aspetto non è fondamentale. Scegli l'ottone per applicazioni hardware decorative, elettriche o visibili. Per la custodia del contenitore di stoccaggio qui sopra, l'acciaio era la scelta giusta: i rivetti erano funzionali, non visibili e il cliente aveva bisogno di mantenere bassi i costi per una produzione annua di 2 milioni di pezzi.

D: "La parete del rivetto del tubo d'acciaio sembra sottile: collasserà durante il fissaggio?"

R: La parete sottile è intenzionale: consente al rivetto di rotolare verso l'esterno con una forza minima. Tuttavia, il collasso può verificarsi se le condizioni non sono corrette. Cause comuni e soluzioni:

Lunghezza della canna troppo corta– Se il cilindro non si estende di 1,5–2,0 mm oltre lo spessore del materiale, il muro non ha nessun posto dove andare e crolla. Regoleremo la lunghezza in base allo spessore della pila.

Impostazione della forza troppo alta– I rivetti per tubi richiedono solo il 15–20% della forza richiesta per i rivetti solidi. Ridurre la pressione della pressa.

Dimensione del foro troppo stretta– La canna deve avere spazio per espandersi. Aumentare la dimensione del foro sul gambo + 0,15–0,20 mm.

Mancata corrispondenza degli strumenti– Utilizzare un'incudine concava che sostenga la testa in modo uniforme. Possiamo fornire utensili abbinati.
