Rivetti a testa universale

Rivetti a testa universalesono il dispositivo di fissaggio “giusto”. Non troppo alto, non troppo largo, con una parte superiore liscia e raggiata che si adatta comodamente alla maggior parte delle superfici. Se una testa rotonda è troppo stretta e una testa a traliccio è troppo larga, la testa universale è la risposta. Offre un diametro della testa 2,0–2,2 volte il gambo – più largo del tondo (1,6–1,8×), più stretto del traliccio (2,2–2,8×) – e un profilo che sembra finito senza essere ingombrante.

Quando non sei sicuro di quale stile di testa scegliere, la testa universale è la scommessa sicura. Funziona in quasi tutte le applicazioni, in quasi tutti i materiali, e ha un bell'aspetto.

Universale vs. Rotondo vs. Truss: dove si adatta la testa universale

Quando scegliere la testa universale:

• Stai assemblando materiali misti (metallo+plastica, metallo+legno)
• Vuoi un equilibrio tra area di rilevamento e profilo
• Non sei sicuro di quale stile di testa scegliere: universale è l'impostazione predefinita sicura
• Vuoi un rivetto che abbia un bell'aspetto senza attirare l'attenzione su di sé

Due design, cinque materiali: cosa offriamo

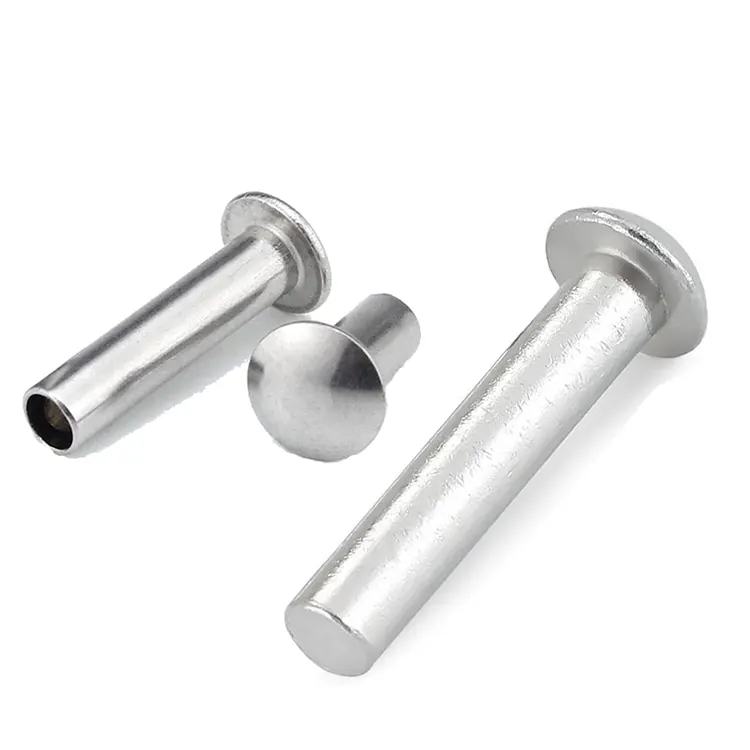

Rivetti a testa universalesono disponibili in versione solida e semitubolare. Il tubolare completo non è disponibile per questo tipo di testa a causa della geometria a profilo medio che non fornisce una lunghezza della canna sufficiente per una corretta svasatura.

Quale disegno scegliere:

Solido– L'intero gambo è solido. Massima resistenza a taglio e trazione. Utilizzare per applicazioni strutturali, giunti portanti e assemblaggi in cui il cedimento non è un'opzione. È necessaria una forza di impostazione più elevata.

Semitubolare– Una cavità sulla coda riduce la forza di regolazione del 70%. Da utilizzare per la produzione in grandi volumi, materiali sottili e assemblaggi in cui si desidera proteggere il materiale circostante. 80–90% della resistenza solida.

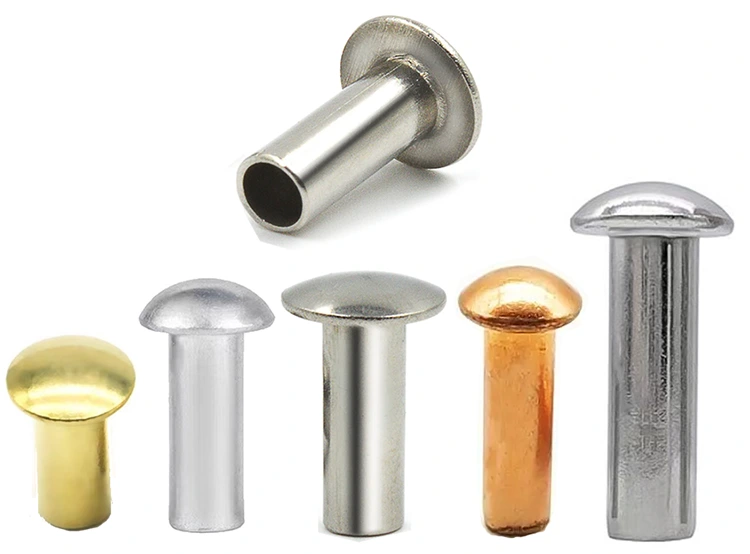

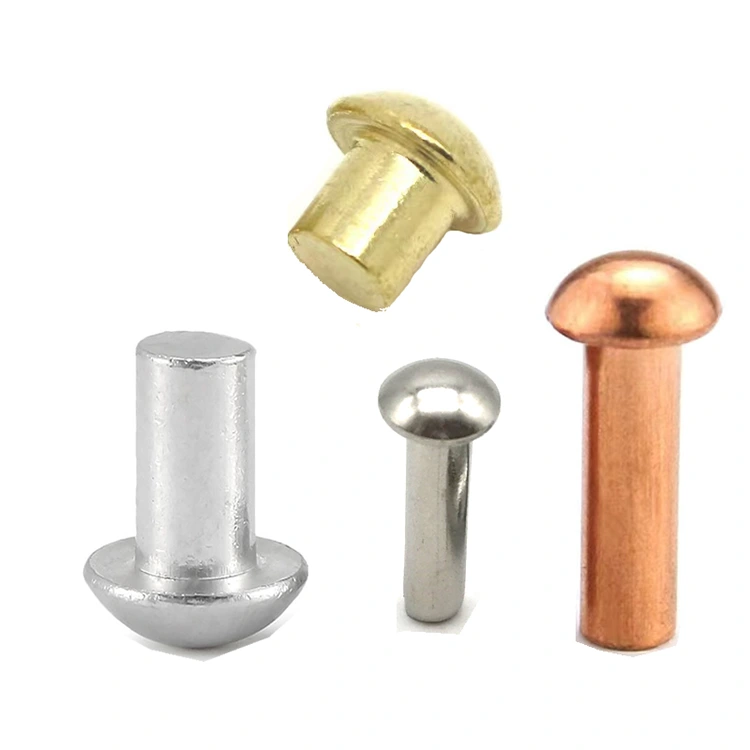

Materiali disponibili:Acciaio a basso tenore di carbonio, acciaio inossidabile (304/316), ottone (C2680), rame (C11000), alluminio (5052/5056)

Finiture:Zincato, ossido nero, passivato, laccato, nichelato, anticato, anodizzato, liscio – a seconda del materiale.

Una vera applicazione: la struttura pieghevole del letto da campo

Un produttore di lettini da campeggio portatili utilizzava rivetti a testa tonda per i giunti delle cerniere a forbice. La testa rotonda era troppo stretta: sotto carico, la testa passava attraverso il tubo d'acciaio a parete sottile. Il produttore ha provato i rivetti con testa a traliccio: funzionavano, ma la testa larga sembrava ingombrante e industriale su un prodotto di consumo. Avevano bisogno di un rivetto con un'area di appoggio maggiore rispetto alla testa rotonda ma con un aspetto più pulito rispetto alla testa con traliccio, qualcosa che potesse resistere saldamente senza rovinare l'aspetto del prodotto.

Nuote Metals ha fornito rivetti semitubolari con testa universale in acciaio zincato: gambo da 5,0 mm, testa universale da 10,5 mm, lunghezza canna da 14,0 mm. La testa universale forniva l'area di appoggio aggiuntiva necessaria per evitare trazioni: il diametro della testa di 10,5 mm ha dato un aumento del 38% dell'area di appoggio rispetto alla testa rotonda originale. Il profilo liscio e raggiato sembrava pulito e rifinito. La cavità semitubolare ha mantenuto bassa la forza di impostazione, impedendo la distorsione del tubo a parete sottile.

Il produttore ha testato 500 rivetti su 250 letti. Dopo 5.000 cicli di piegatura con un carico di 120 kg, nessun passaggio, nessun allentamento, nessun danno. Ora ordinano rivetti a testa universale in lotti di 150.000 pezzi all'anno.

Come vengono specificati: lo rendiamo semplice

I rivetti a testa universale sono prodotti su misura in base alle vostre precise esigenze. Ecco cosa ci serve per ottenere le tue specifiche corrette.

Le dimensioni di cui abbiamo bisogno:

• Diametro del gambo: da 1,5 mm a 8,0 mm. Questa è la parte che passa attraverso il tuo buco.
• Diametro della testa: in genere 2,0–2,2× diametro del gambo, ma possiamo adattarlo per soddisfare i requisiti della superficie del cuscinetto.
• Altezza della testa: ti consiglieremo in base ai tuoi requisiti di spazio.
• Lunghezza totale: la calcoliamo in base allo spessore della pila di materiale.

Le scelte che fai:

• Materiale: acciaio, acciaio inossidabile, ottone, rame o alluminio
• Design: solido o semitubolare
• Finitura: zinco, passivato, laccato, nichel, anodizzato, antico, ecc.

Se non sei sicuro del diametro o dell'altezza della testa:Inviaci una foto del tuo assemblaggio o una parte campione. Consiglieremo le dimensioni ottimali della testa universale per la vostra applicazione. Non addebitiamo costi per consulenze ingegneristiche.

Tempi di consegna del campione: 5–10 giorni per le specifiche standard. Utensili personalizzati: 15–20 giorni.

Il profilo della testa universale: equilibrato, versatile, affidabile

La testa universale è lo stile di testa più versatile che produciamo e il più tollerante. Funziona in quasi tutte le applicazioni, motivo per cui spesso è la scelta predefinita per gli ingegneri che non sono sicuri di quale stile di testa specificare.

Cosa rende diversa la testa universale:

Il profilo equilibrato– La testa universale è intenzionalmente progettata per essere la “via di mezzo”. Sufficientemente largo da impedire lo sfilamento nella maggior parte dei materiali, sufficientemente basso da evitare impigliamenti e sufficientemente arrotondato da sembrare finito sui prodotti di consumo.

Il piano liscio e raggiato– A differenza del bordo affilato di una testa a traliccio o della cupola prominente di una testa rotonda, la testa universale ha un raggio liscio e continuo dal centro al bordo. Ciò riduce gli intoppi e gli conferisce un aspetto professionale.

La generosa superficie d'appoggio– Con un diametro pari a 2,0–2,2 volte il gambo, la testa universale fornisce un'area di supporto significativamente maggiore rispetto a una testa rotonda, sufficiente per la maggior parte degli assemblaggi di materiali misti.

Come lo rendiamo coerente:

Prua di precisione –Il profilo universale della testa viene tagliato nelle nostre matrici in metallo duro con un raggio della corona e un angolo del tagliente specifici. Ogni rivetto ha lo stesso profilo.

Controllo della concentricità –La testa deve essere centrata sul gambo entro ±0,10 mm. Le teste decentrate riducono l'efficacia dei cuscinetti e hanno un aspetto sbagliato.

Finitura superficiale– Le nostre fustelle sono lucidate con finitura a specchio per produrre una testa pulita e priva di imperfezioni.

Il risultato:Teste universali che funzionano con materiali misti, hanno un aspetto professionale e si fissano in modo affidabile, lotto dopo lotto.

Cosa controlliamo e perché le teste universali necessitano di un controllo coerente

Le teste universali non sono lo stile di testa più difficile da realizzare: è la testa rotonda. Ma necessitano di un controllo costante perché il loro design “a metà strada” significa che possono essere utilizzati nella più ampia gamma di applicazioni. Una deviazione che potrebbe essere accettabile su una testa tonda (utilizzata solo su metallo) potrebbe causare problemi su una testa universale (utilizzata su materiali misti).

Ecco cosa guardiamo:

• Diametro del gambo – ±0,05 mm. Se il gambo è troppo allentato nel foro, il rivetto si inclinerà. Se è troppo stretto, non si inserirà. Lo controlliamo prima dell'inizio della produzione e lo monitoriamo durante tutta la tiratura.
• Diametro della testa – ±0,15 mm. La superficie di appoggio è l'unica ragione per cui hai scelto la testa universale. Se la testa è sottodimensionata si perde area di appoggio. Se è sovradimensionato, potrebbe non adattarsi alla tua altezza.
• Altezza della testa – ±0,10 mm. Troppo alto e si impiglia. Troppo corto e sembra sbagliato. Lo controlliamo su ogni lotto.
• Concentricità – ±0,10 mm. Una testa sbilenca riduce l’efficacia del cuscinetto. Sembra anche sbagliato – e le testine universali sono spesso visibili sui prodotti di consumo.
• Profondità della cavità (semitubolare): 45–55% della lunghezza della canna. Troppo superficiale e la forza di regolazione rimane elevata. Troppo profondo e il clinch è debole.
• Lunghezza totale – ±0,15 mm. Deve corrispondere allo spessore della pila di materiale per una corretta formazione della clinciatura.

Come individuiamo tempestivamente i problemi:

La tua spedizione: cosa ti inviamo

Quando arrivano i rivetti a testa universale, vengono forniti con una registrazione completa di ciò che è stato realizzato e di come è stato verificato.

Cosa troverai nella confezione:

• Rivetti in sacchetti di polietilene sigillati – Etichettati con codice articolo, numero di lotto e quantità. Nessuna parte sciolta, nessuna supposizione.
• Certificato del materiale – Composizione chimica e proprietà di trazione della bobina originale. Riconducibile al numero di colata.
• Foglio di ispezione: misurazioni effettive di 10 rivetti del tuo lotto. Non solo “entro la tolleranza”: i numeri effettivi che abbiamo misurato.
• Certificato di finitura – Se i tuoi rivetti sono placcati o rivestiti, includiamo la verifica dello spessore XRF.
• Documento di conformità – Firmato dal nostro responsabile QA, con un numero di lotto univoco per la tracciabilità.

Perché questo è importante:Se si verifica un guasto sul campo, si dispone dei dati per risalire all'esatta bobina di materiale e all'esatto ciclo di produzione. Conserviamo le copie per cinque anni, ma ti consigliamo di conservare anche le tue.

Certificato per:ISO 9001:2015, RoHS, REACH

Dove vengono utilizzati

• Letti e mobili pieghevoli: giunti con cerniere a forbice, gruppi di telai, punti di articolazione
• Hardware: cerniere per cancelli, serrature, ferramenta per porte, componenti per recinzioni
• Prodotti residenziali: ferramenta per finestre, ferramenta per mobili, assemblaggi decorativi
• Settore automobilistico: rivestimenti interni, gruppi di pannelli, componenti di sedili
• Attrezzature industriali – Protezioni macchinari, pannelli di controllo
• Elettronica: involucri, chassis
• Produzione generale: qualsiasi assemblaggio in cui non si è sicuri di quale stile di testa scegliere

Tre domande a cui rispondiamo spesso

Q1: Qual è la differenza tra una testa universale e una testa rotonda? Sembrano simili.

R: La testa universale è più larga (2,0–2,2× diametro del gambo contro 1,6–1,8×) e leggermente più bassa di una testa rotonda. Ha anche un profilo più continuo e raggiato, meno una cupola distinta. La differenza visiva è sottile, ma la differenza funzionale è reale: la testa universale offre una maggiore area di appoggio per impedire lo sfilamento in materiali misti. Per gli assemblaggi metallo-metallo con fori stretti, la testa rotonda è ancora la scelta migliore. Per i materiali misti, la testa universale è la scommessa più sicura.

Q2: Quale design dovrei scegliere: solido o semitubolare?

UN:Rivetto semitubolareè la scelta predefinita per la maggior parte delle applicazioni: 80–90% della resistenza solida al 25–30% della forza di fissaggio. Scegliererivetto solidoquando è necessaria la massima resistenza per assemblaggi strutturali e portanti. Il tubolare completo non è disponibile per la testa universale a causa della geometria della testa a profilo medio. Tutti e tre i modelli sono disponibili con lo stesso profilo della testa universale.

Q3: Qual è il materiale migliore per i rivetti a testa universale nelle applicazioni esterne?

R: Per le applicazioni esterne, consigliamo l'acciaio inossidabile (304 o 316) con finitura passivata per una resistenza permanente alla corrosione. 304 è sufficiente per l'esposizione generale all'esterno (pioggia, umidità). 316 è consigliato per ambienti costieri o con nebbia salina. Se lavori con un budget limitato, l'acciaio zincato con cromatura gialla offre 96 ore di resistenza alla nebbia salina, adatto per l'uso esterno riparato. Nel caso del letto pieghevole sopra, il cliente ha scelto l'acciaio zincato perché i letti venivano utilizzati all'interno (tende da campeggio) e l'esposizione occasionale all'esterno era limitata.
