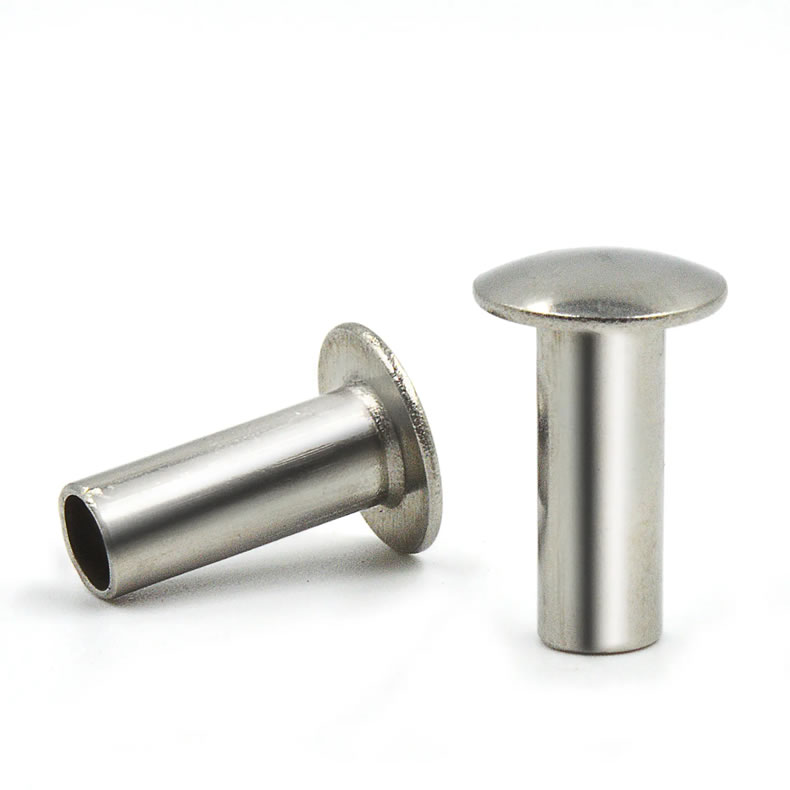

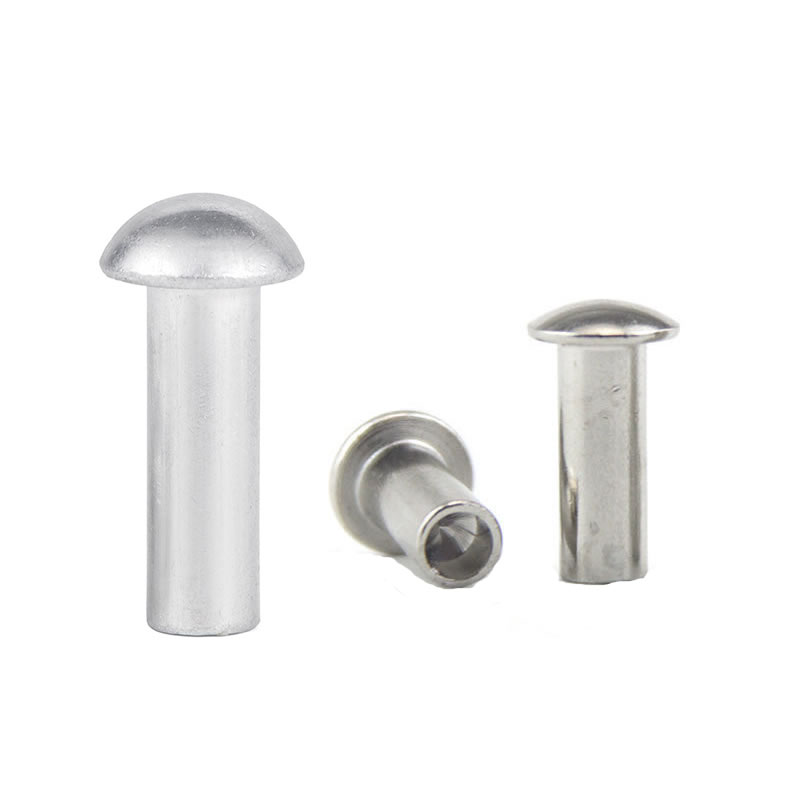

Rivetti semi-cavi a testa cilindrica

Tra l'alta cupola di una testa rotonda e il basso profilo di una testa piatta si trova la testa panoramica. Ha una parte superiore ampia e leggermente bombata con un lato corto verticale, come una padella capovolta. Per gli assemblatori che necessitano di una superficie di appoggio maggiore rispetto a una testa rotonda ma di una maggiore altezza della testa rispetto a una testa piatta, i rivetti semicavi a testa cilindrica offrono un compromesso pratico.

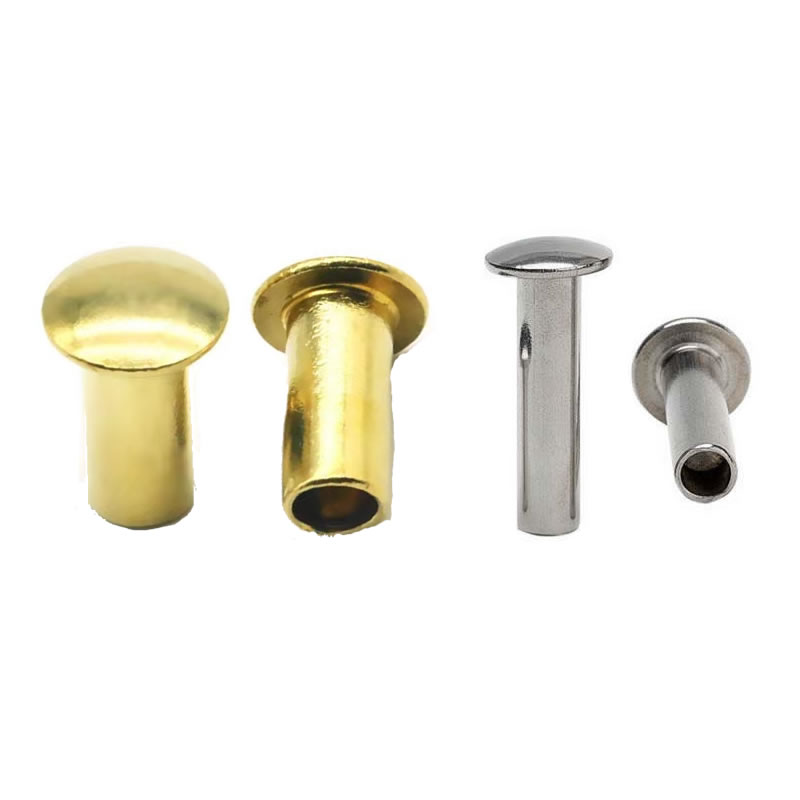

Rivetti semicavi a testa bombata a testa fredda Nuote Metals in acciaio a basso tenore di carbonio, acciaio inossidabile (304/316) e ottone. La cavità semi-cava riduce la forza di fissaggio di circa il 70% rispetto a un rivetto pieno. Questa pagina fornisce innanzitutto i dettagli tecnici, quindi mostra come un produttore di treppiedi ha utilizzato i nostri rivetti per risolvere una sfida di risparmio di peso.

Specifiche tecniche: cosa ottieni

Geometria della testa – Pan vs. Altri

La testa cilindrica viene spesso confusa con una testa rotonda, ma la parete laterale diritta le conferisce una superficie di appoggio più ampia e piatta, ideale per fogli sottili o plastica senza sembrare industriale.

Opzioni materiali

Dimensioni standard (acciaio, testa cilindrica)

Tolleranze: gambo ±0,05 mm, diametro testa ±0,15 mm, lunghezza ±0,15 mm. Lunghezze personalizzate disponibili.

Dati meccanici (acciaio da 5 mm, inserito in alluminio da 2 mm)

Guarda il video qui sotto per vedere come realizziamo un rivetto

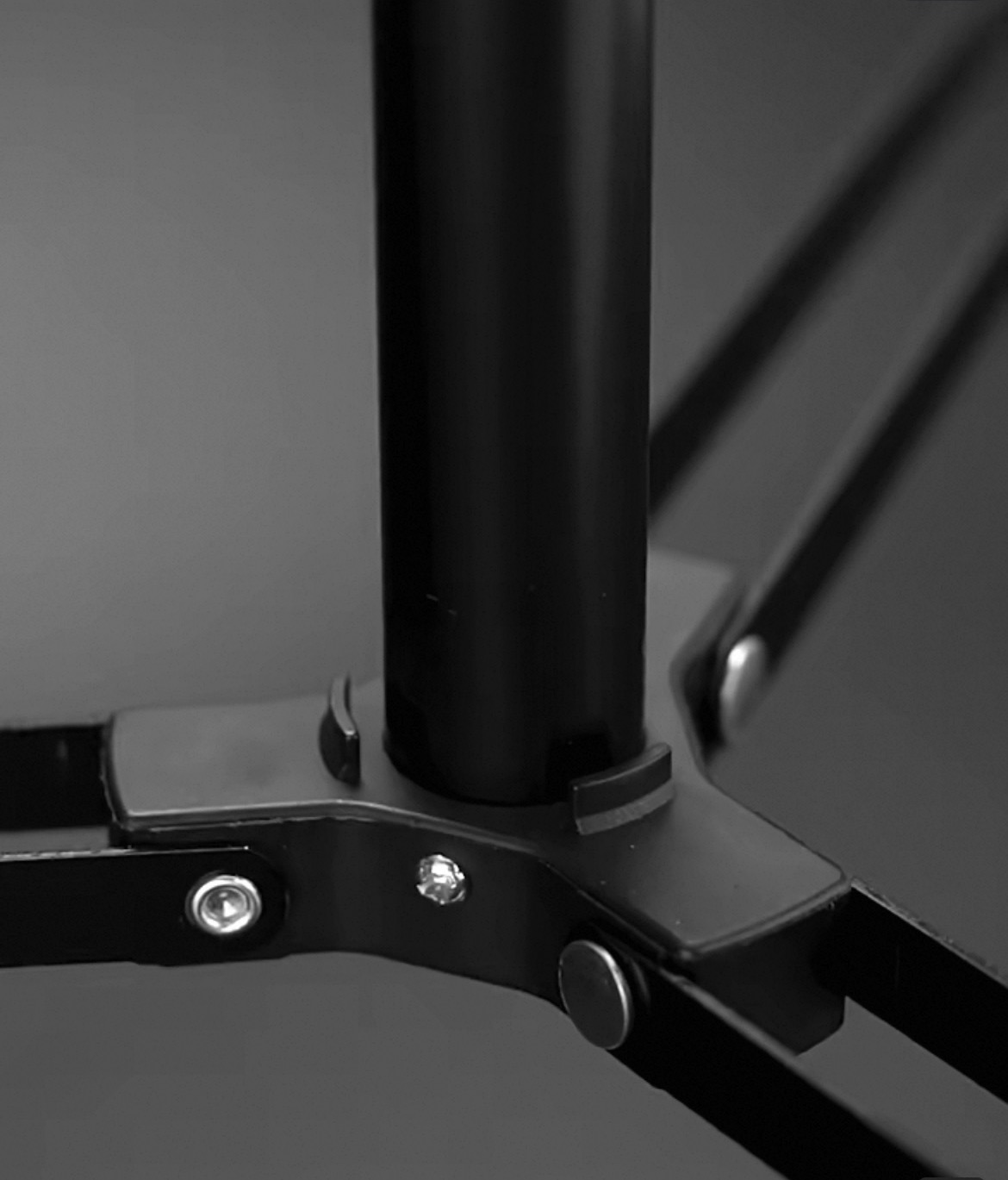

Una sola applicazione: cerniere per gambe per treppiede per fotocamera

Un produttore di treppiedi desiderava ridurre il peso senza sacrificare la robustezza. La cerniera della gamba utilizzava rivetti in acciaio massiccio che aggiungevano massa non necessaria e richiedevano forti forze di regolazione che a volte rompevano le staffe delle cerniere in lega di magnesio.

Nuote Metals ha proposto rivetti semicavi a testa cilindrica in acciaio inossidabile 304 - gambo da 4 mm, testa cilindrica da 8 mm, lunghezza canna da 8 mm. La testa cilindrica forniva un'area di appoggio più ampia rispetto a una testa rotonda, riducendo lo stress sul magnesio. La forza di impostazione del taglio a cavità semi-cava da 4 tonnellate a 1,4 tonnellate: niente più crepe. L'acciaio inossidabile 304 si abbinava alla finitura dei tubi delle gambe.

L'azienda produttrice di treppiedi ha testato 500 rivetti su 100 unità. Dopo 10.000 cicli di apertura-chiusura, nessun allentamento o corrosione. Hanno ridotto il peso complessivo della cerniera del 12% e il tempo di assemblaggio del 20%. Ora utilizzano i nostri rivetti semicavi a testa cilindrica su tutta la linea di treppiedi professionali.

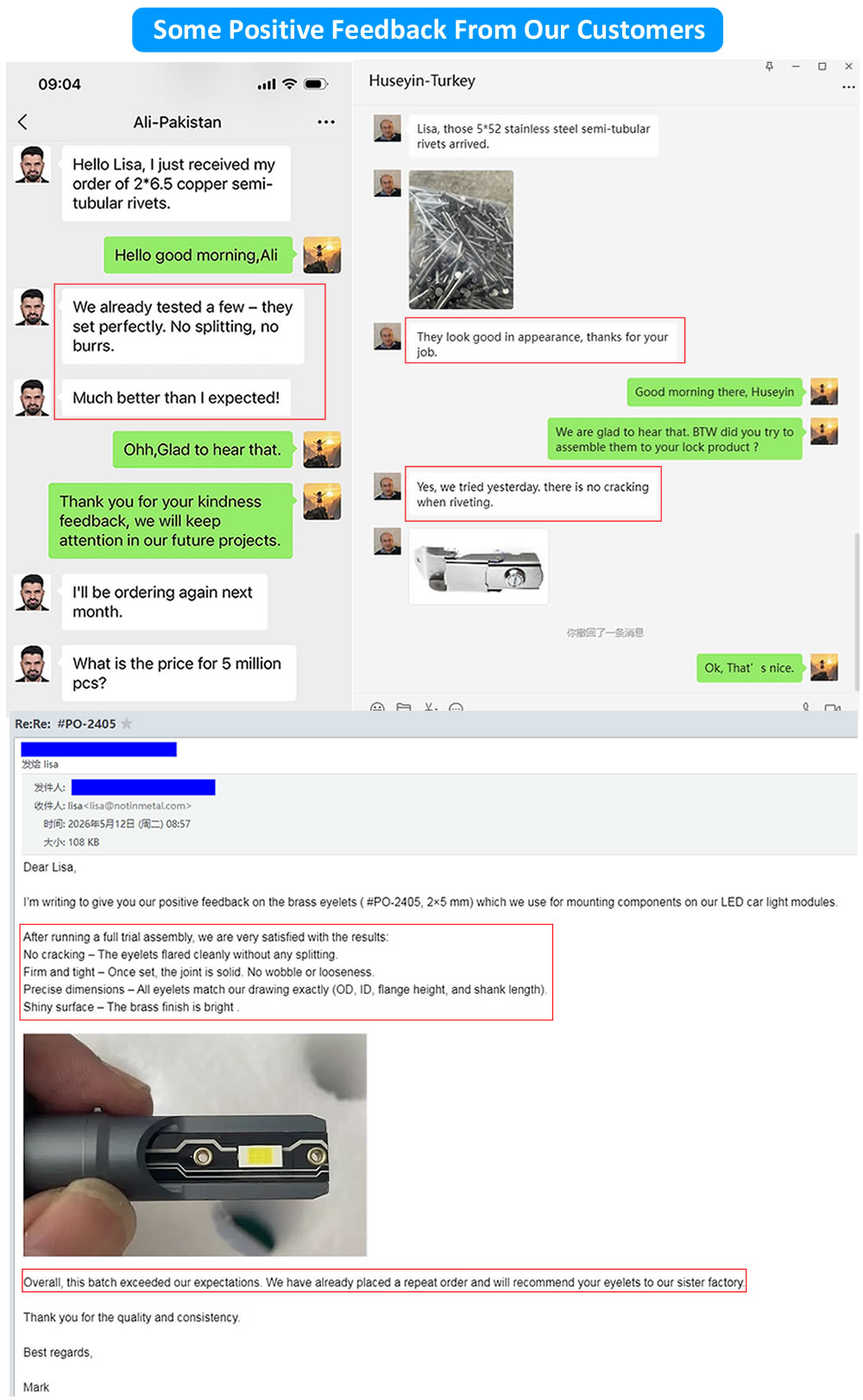

Feedback dei clienti reali

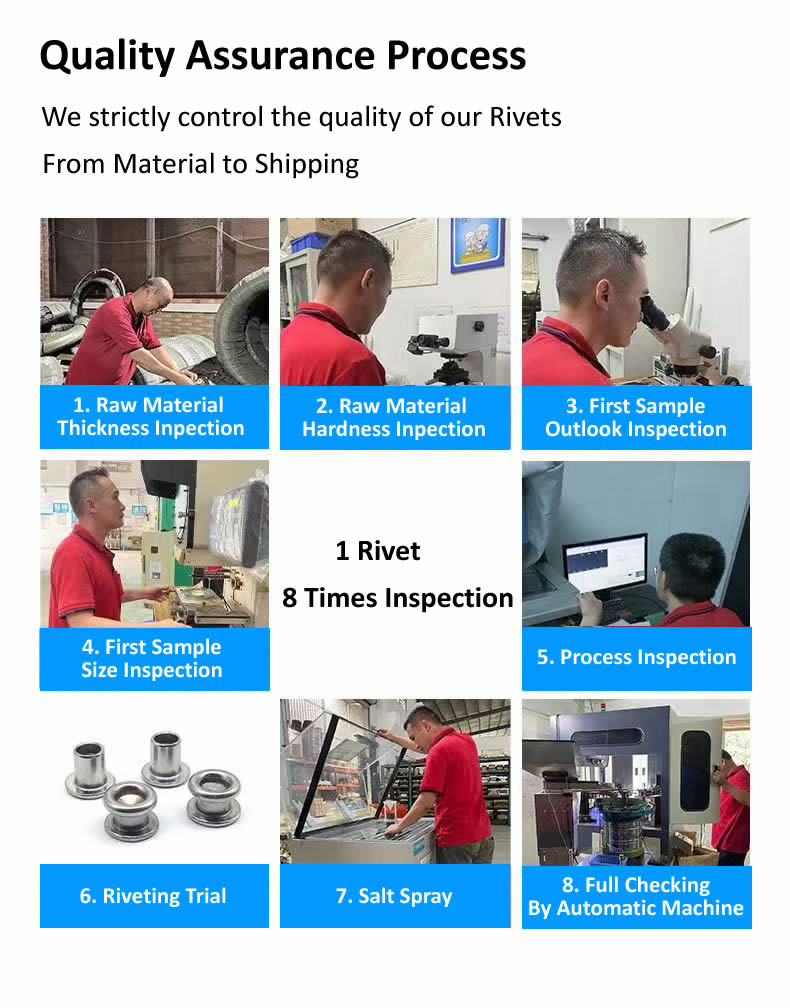

Come controlliamo la qualità: un rivetto, otto controlli

Non ci fidiamo della fortuna. Ogni lotto di rivetti semicavi a testa cilindrica passa attraverso otto cancelli di qualità separati. Il principio è semplice: misurare presto, misurare spesso e non dare mai per scontato.

• Controllo del diametro della materia prima: il filo in entrata viene misurato con un micrometro laser. Tolleranza del diametro: ±0,02 mm. Qualsiasi bobina al di fuori di questo intervallo viene respinta prima che tocchi le nostre intestazioni.
• Controllo della durezza delle materie prime: un campione di ciascuna bobina viene testato su un durometro Rockwell. Per l'acciaio a basso tenore di carbonio è necessario HRB 70–85. Troppo morbido e il rivetto si deformerà durante la direzione. Troppo duro e la cavità potrebbe rompersi.
• Controllo dell'aspetto del primo articolo: dopo la configurazione dell'attrezzatura, i primi 10 rivetti vengono ispezionati visivamente sotto ingrandimento. Cerchiamo crepe, bave, teste irregolari o segni superficiali. Qualsiasi difetto visibile ferma la stampa.
• Controllo dimensionale primo articolo – Gli stessi 10 rivetti vengono misurati su comparatore ottico. Diametro della testa, altezza della testa, diametro del gambo, lunghezza totale e profondità della cavità. Tutto deve rientrare nelle tolleranze del disegno prima dell'inizio della produzione.
• Controlli durante il processo – Durante la produzione di massa, l'operatore tira 5 rivetti ogni 500 pezzi. Le dimensioni vengono verificate con calibri digitali e un misuratore passa/non passa per la profondità della cavità. Qualsiasi deriva innesca la regolazione dell'attrezzatura.
• Installazione di prova (rivettatura di prova) – Ogni 2.000 pezzi, installiamo 3 rivetti in un campione di materiale rappresentativo (stesso spessore e tipo del vostro assemblaggio). Il clinch viene ispezionato per verificarne la simmetria e la tenuta. Non sono accettati rivetti allentati o rotti.
• Test in nebbia salina (se richiesto) – Per applicazioni esterne o marine, inviamo campioni al nostro laboratorio per i test in nebbia salina ASTM B117. Grado 304: 200–500 ore. Grado 316: oltre 1.000 ore. Insieme al lotto viene rilasciato un certificato.
• Ispezione finale in uscita – Prima del confezionamento, ogni rivetto passa attraverso una selezionatrice ottica. Le telecamere controllano il diametro della testa, l'altezza della testa, il diametro del gambo, la lunghezza totale e la profondità della cavità. Gli scarti vengono espulsi automaticamente. Viene quindi estratto un campione AQL casuale (Livello II, 1.0) per la verifica manuale.

Un rivetto semicavo a testa cilindrica che sopravvive a tutti gli otto passaggi è pronto per lasciare la nostra fabbrica. Conserviamo i registri di ogni assegno per cinque anni.

Cosa ricevi con ogni ordine

• Certificato di prova del mulino (chimica, trazione)
• Rapporto di controllo dimensionale (10 pezzi)
• Rapporto di impostazione del test (foto di clinciatura, forza di trazione se misurata)
• Certificato di rivestimento o passivazione (se applicabile)
• Certificato di prova in nebbia salina (se richiesto)
• Certificato di conformità

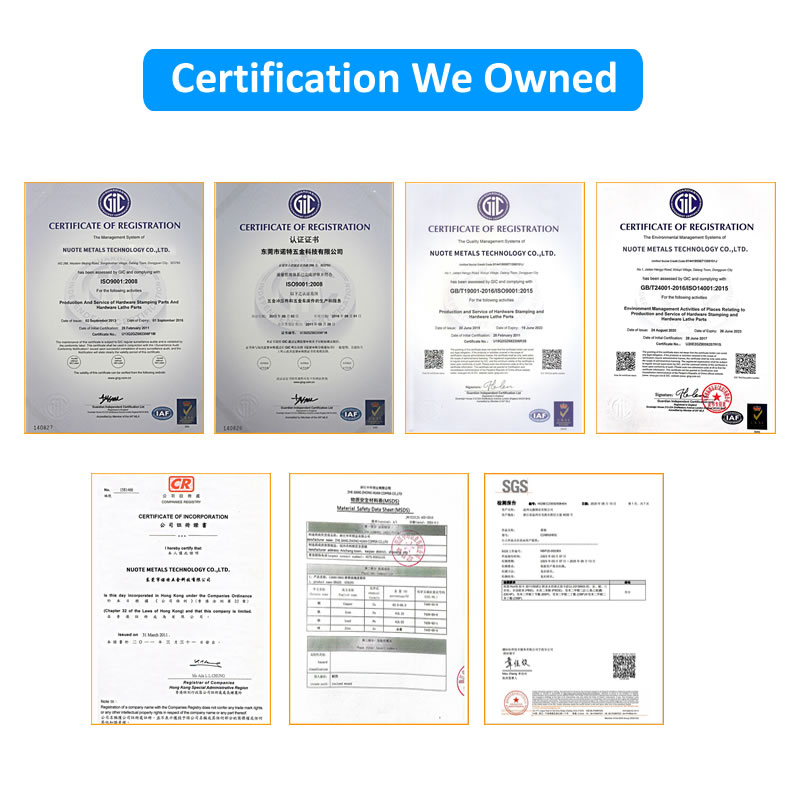

Nuote Metals è certificata ISO 9001:2015. Dichiarazioni RoHS e REACH fornite.

Politiche

• Campioni– 20–50 pezzi gratuiti per le taglie standard in stock (la spedizione è a carico del cliente)
• MOQ– 2.000 pezzi (acciaio/ottone), 3.000 (inox)
• Tempi di consegna (stock)– 5–7 giorni lavorativi
• Tempi di consegna (barile personalizzato)– 12–15 giorni
• Spese per l'attrezzatura– Nessuno per utensili a testa cilindrica standard (gambo da 3–6 mm)

Tre domande a cui rispondiamo spesso

Q1: Quando dovrei scegliere un rivetto semicavo a testa cilindrica rispetto a uno a testa tonda o a testa piatta?

R: Scegli la testa panoramica quando hai bisogno di una superficie di appoggio più ampia rispetto alla testa rotonda (per evitare trascinamenti in materiali morbidi) ma hai anche bisogno di una maggiore altezza della testa rispetto a una testa piatta (per motivi estetici o di spazio libero). La parete laterale diritta della testa panoramica conferisce un aspetto pulito e rifinito, preferito su prodotti di consumo come treppiedi, mobili e strumenti. La testa rotonda è più semplice ed economica. La testa piatta è per applicazioni a filo. La testa panoramica è l'opzione "visibile premium".

Q2: I rivetti semicavi a testa cilindrica possono essere utilizzati in parti in fibra di carbonio, come la gamba di un treppiede?

R: Sì, ma è necessaria attenzione. La fibra di carbonio è fragile e può schiacciarsi sotto la testa del rivetto. L'area di appoggio più ampia della testa panoramica aiuta a distribuire il carico. Utilizzare una lunghezza del cilindro esattamente 1,0 mm più lunga della pila di materiale. Impostare con una pressa (non un martello) a bassa forza. Per la custodia del treppiede di cui sopra, il cliente ha utilizzato una staffa in alluminio, non in fibra di carbonio. Abbiamo fornito rivetti a testa cilindrica per bracci di droni in fibra di carbonio con una speciale cavità morbida. Contattaci per consigli specifici.

Q3: offri campioni gratuiti per le taglie in stock. Quali sono le dimensioni in stock per i rivetti semicavi a testa cilindrica?

R: Teniamo in stock le seguenti taglie per un campionamento immediato (20–50 pezzi gratuiti, la spedizione è a carico del cliente):

Gambo da 4 mm, testa da 8 mm, lunghezze canna 6 mm, 8 mm, 10 mm (acciaio, zincato)

Gambo da 5 mm, testa da 10 mm, lunghezze canna 8 mm, 10 mm, 12 mm (acciaio e acciaio inossidabile 304)

Gambo da 6 mm, testa da 12 mm, lunghezze canna 10 mm, 12 mm, 15 mm (solo acciaio)

Per altre dimensioni o lunghezze personalizzate, il tempo di consegna è di 12-15 giorni. Non addebitiamo costi aggiuntivi per il primo campionamento di dimensioni personalizzate: paghi solo la spedizione.

Vedi la differenza della testa panoramica

Possiamo spedirti 20-50 pezzi di rivetti semicavi a testa cilindrica nel materiale e nelle dimensioni da te scelti. Inseriscili nella cerniera del treppiede, nella staffa o in qualsiasi altro gruppo. Confronta l'area di appoggio e la facilità di regolazione.

Contatta Nuote Metals indicando il diametro del gambo, la lunghezza della canna e il materiale. I campioni gratuiti vengono spediti entro un giorno lavorativo.
