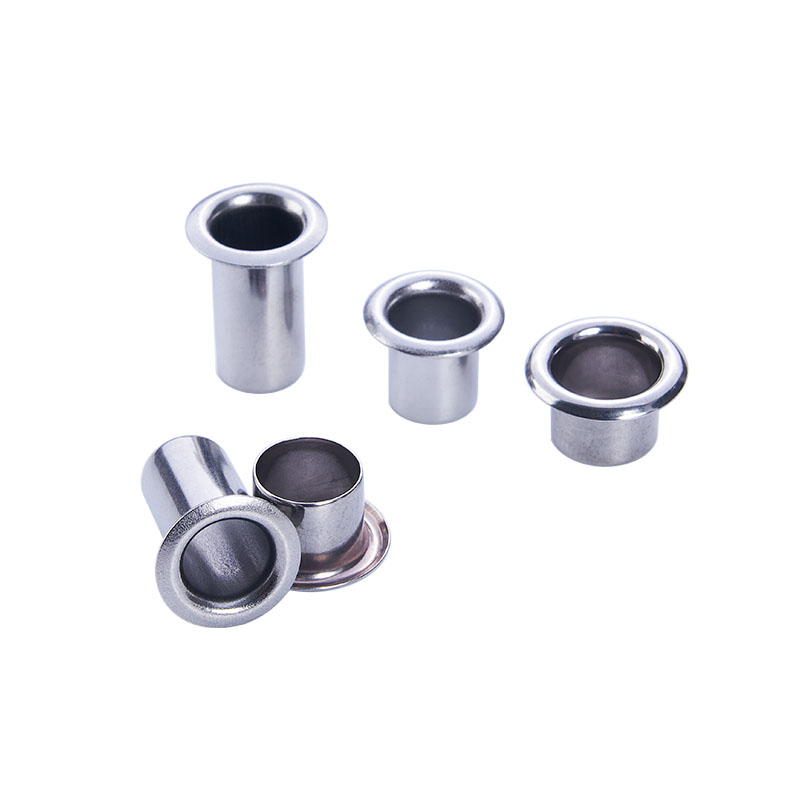

Occhielli in acciaio inossidabile per tela

La tela è dura. Resiste agli strappi, resiste al sole e respinge la pioggia. Ma praticate un foro al suo interno – per un ancoraggio, uno sfiato o un punto di allacciatura – e quel foro diventa il punto di rottura. I fori della tela grezza si allungano. I fili si sfilacciano. Gli occhielli si estraggono. E se l'occhiello si arrugginisce? Macchia il tessuto e indebolisce ulteriormente il buco.

Il giusto rinforzo cambia tutto. Gli occhielli in acciaio inossidabile per tela non arrugginiscono. Non si macchiano. Bloccano il tessuto, proteggono il bordo tagliato e distribuiscono le forze di trazione su un'ampia flangia. A differenza dell'ottone (che si ossida) o dell'acciaio zincato (che col tempo si corrode), l'acciaio inossidabile resiste all'aria salata, alla pioggia e ai raggi UV.

Nuovi metalliproduceocchielli in acciaio inossidabile per teladai gradi 304 e 316 utilizzando l'imbutitura profonda progressiva (nota anche come produzione di occhielli punzonati). Questo processo è completamente automatizzato: una striscia continua di lamiera inossidabile viene alimentata attraverso una pressa di trasferimento con una matrice progressiva multistazione. Il risultato è un occhiello senza giunture e senza bave formato in un'unica, rapida sequenza: nessuna operazione secondaria, nessuna manipolazione tra le fasi.

Questa guida fornisce innanzitutto i dati tecnici, quindi mostra come un produttore di tende ha risolto un costoso guasto.

Parametri tecnici: cosa rende un occhiello inossidabile adatto alla tela

La tela non è metallo. È tessuto, flessibile e incline allo sfilacciamento. Un occhiello per tela deve avere caratteristiche specifiche, indipendentemente dal materiale.

Caratteristiche di progettazione critiche

Nostroocchielli in acciaio inossidabile per telaincontrateli tutti e quattro. Usiamo l'acciaio inossidabile 304 come standard (buono per esterni in generale) e 316 per ambienti marini/costieri.

Dimensioni standard per tela

Tolleranze: diametro interno ±0,1 mm, flangia ±0,2 mm, cilindro ±0,15 mm. Lunghezze del cilindro personalizzate disponibili per pile di tessuto non standard.

Gradi e finiture dei materiali

Grado Miglior ambiente Opzioni di finitura Nebbia salina (ASTM B117)

304 Generale per esterni, pioggia, sole Passivato (standard), sabbiato 200 – 500 ore

316 Marino, costiero, nebbia salina Passivato, elettrolucidato oltre 1.000 ore

La passivazione è inclusa senza alcun costo aggiuntivo. Rimuove il ferro libero dalla superficie e ripristina lo strato di ossido di cromo.

La storia di un cliente: il punto di svolta di un produttore di tende

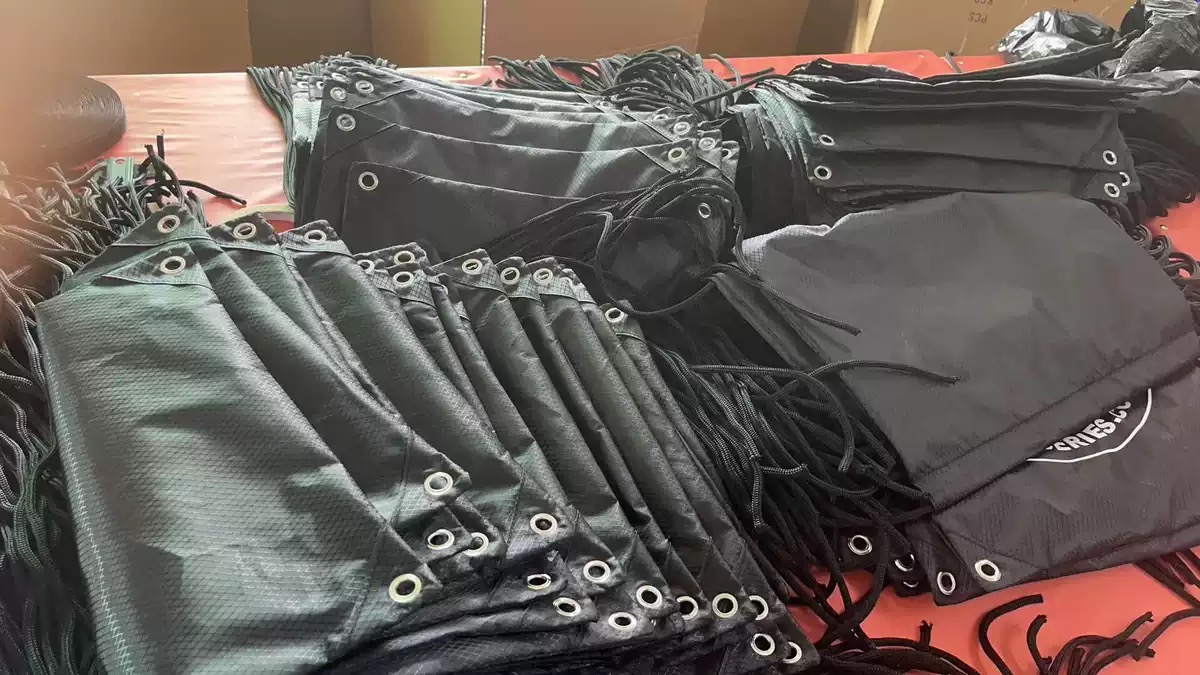

Un produttore di tende da spedizione per ambienti alpini e costieri ha dovuto far fronte a una richiesta di garanzia ricorrente. Le loro tende per quattro stagioni utilizzavano occhielli in ottone per i tiranti. Dopo una stagione di aria salmastra o di pioggia battente, l'ottone si è ossidato gravemente e, in alcuni casi, ha sviluppato un verderame verde che ha macchiato il tessuto della tenda. Peggio ancora, l'appannamento ha reso ruvidi gli occhielli, abradendo le linee di tensione.

Hanno provato l'acciaio inossidabile di un altro fornitore, ma gli occhielli avevano un bordo interno affilato che tagliava il tessuto durante l'installazione. Avevano bisogno di un occhiello in acciaio inossidabile per la tela che fosse veramente liscio, veramente resistente alla corrosione e facile da posizionare.

Nuovi metalliocchielli in acciaio inossidabile 316 forniti per tela (diametro interno 8 mm, flangia 15 mm, lunghezza canna 7 mm, passivato). La canna imbutita non aveva cuciture. Il bordo interno è stato arrotolato e non tranciato. Il grado 316 ha resistito alla nebbia salina per oltre 1.000 ore nei test ASTM B117. Abbiamo anche fornito un punzone di regolazione abbinato per garantire un ribaltamento uniforme senza danni al tessuto.

Il produttore di tende ha testato 500 occhielli nella sua linea di produzione. Zero strappi di installazione. Dopo due stagioni sui campi in Patagonia e nelle Highlands scozzesi, nessuna ruggine, nessuna macchia, nessun allentamento. Le richieste di garanzia relative al guasto dell'occhiello sono scese a zero. Il cliente ora specifica gli occhielli in acciaio inossidabile per le tele su tutta la sua linea di prodotti, dalle tende ultraleggere per backpacking ai rifugi per campi base.

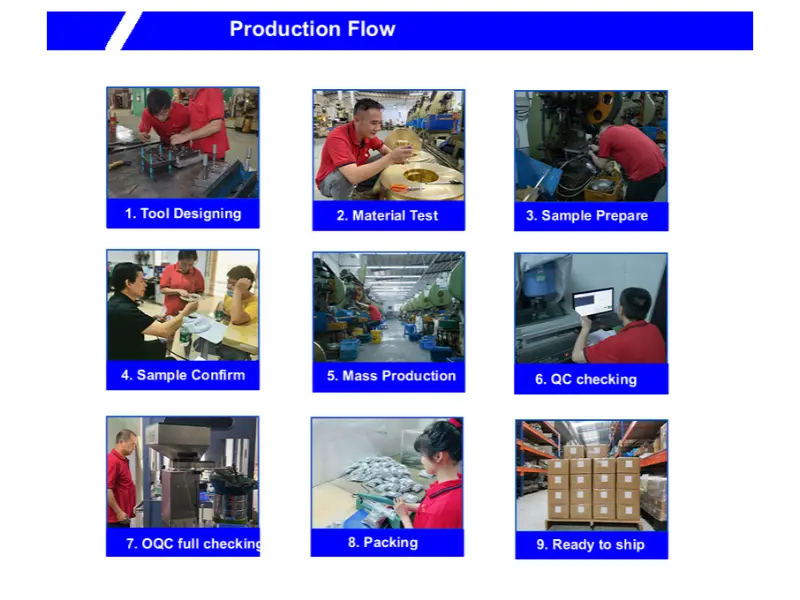

Come produciamo occhielli in acciaio inossidabile per tele: un processo continuo

La nostra produzione non è un insieme di passaggi separati. Si tratta di un'unica filiera progressiva automatizzata che trasforma la lamiera inossidabile in occhielli finiti in pochi secondi.

Ricevuta materia prima –I coils certificati di lamiera inossidabile 304 o 316 (spessore selezionato in base alla lunghezza finale della canna) vengono ricevuti da stabilimenti approvati. Ogni bobina porta un numero di calore per la completa tracciabilità.

Ispezione del materiale in entrata –Ogni bobina viene testata con uno spettrometro per verificare il contenuto di cromo, nichel e (per 316) molibdeno. Lo spessore viene misurato con un micrometro laser. Le bobine che non soddisfano i nostri standard interni vengono respinte alla porta.

Stampaggio progressivo ad imbutitura profonda –La bobina viene alimentata in una pressa transfer con uno stampo progressivo multistazione. In una sequenza continua e automatizzata, lo stampo:

Cancella un disco dalla striscia

Prima estrazione (coppa bassa)

Seconda estrazione (coppa più profonda)

Terza estrazione (lunghezza finale della canna)

Fora il fondo per creare il diametro interno

Moneta la flangia piatta e parallela

Arrotola il bordo della canna per rimuovere la nitidezza

Separa l'occhiello finito dalla striscia di supporto

Nessuna manipolazione. Nessuna operazione secondaria. Ogni occhiello è formato in modo identico, a velocità di 80–150 colpi al minuto.

Ispezione primo articolo (FAI)– Quando si monta una nuova fustella o si introduce una nuova bobina, vengono tirati i primi 20 occhielli. Viene generato un rapporto dimensionale completo: diametro interno, flangia esterna, lunghezza della canna, spessore della flangia, concentricità. Il cliente riceve questo report per l'approvazione.

Ispezione durante il processo– Durante la produzione di massa, gli operatori controllano le dimensioni critiche (ID, lunghezza della canna) ogni 500 pezzi. Un micrometro laser sulla macchina da stampa fornisce un feedback in tempo reale. Qualsiasi deriva oltre la tolleranza provoca un arresto immediato della pressa.

Pulizia (sgrassaggio)– Dopo lo stampaggio, gli occhielli passano attraverso un bagno di pulizia ad ultrasuoni per rimuovere il lubrificante di trafilatura e le particelle metalliche. Ciò garantisce una superficie incontaminata per la passivazione.

Ispezione finale in uscita– Prima del confezionamento, ogni lotto viene selezionato otticamente al 100%. Le telecamere controllano ID, OD, lunghezza della canna e planarità della flangia. Gli scarti vengono espulsi automaticamente. Viene quindi prelevato un campione casuale (AQL 1.0) per la verifica manuale e il test in nebbia salina (per lotto per gli ordini critici).

Imballaggio e spedizione– Gli occhielli approvati vengono contati e imballati in sacchetti di polietilene antistatici, quindi in cartoni. Le etichette includono il numero di parte, il numero di lotto e la quantità. Sono allegati un certificato di conformità, un certificato di prova di fabbrica e un rapporto dimensionale.

Questo flusso di lavoro disciplinato garantisce che ogni occhiello in acciaio inossidabile per tela che lascia la nostra fabbrica sia identico al primo articolo – e all'ultimo.

Puoi anche visitare il nostro video per sapere come realizziamo un occhiello

Documentazione di qualità: cosa ricevi

Ogni spedizione include:

• Certificato di prova del mulino (chimica, durezza per numero di calore)
• Rapporto di ispezione del primo articolo (per nuovi stampi o nuove bobine)
• Rapporto di controllo dimensionale (10 occhielli dal lotto)
• Certificato di passivazione (conformità ASTM A967)
• Certificato di conformità (firmato, tracciabile in batch)

Nuovi metalliè certificata ISO 9001:2015. Le dichiarazioni RoHS e REACH sono fornite per tutti i materiali.

Politiche per gli ordini di produzione

• Quantità minima di ordine – 2.000 pezzi (304), 3.000 pezzi (316)
• Tempi di consegna (dimensioni delle scorte): 5–7 giorni lavorativi
• Tempi di consegna (barile personalizzato): 10-12 giorni lavorativi
• Costi per l'attrezzatura: nessuno per le dimensioni standard (diametro interno 5–12 mm)
• Resi – Parti difettose sostituite a nostre spese

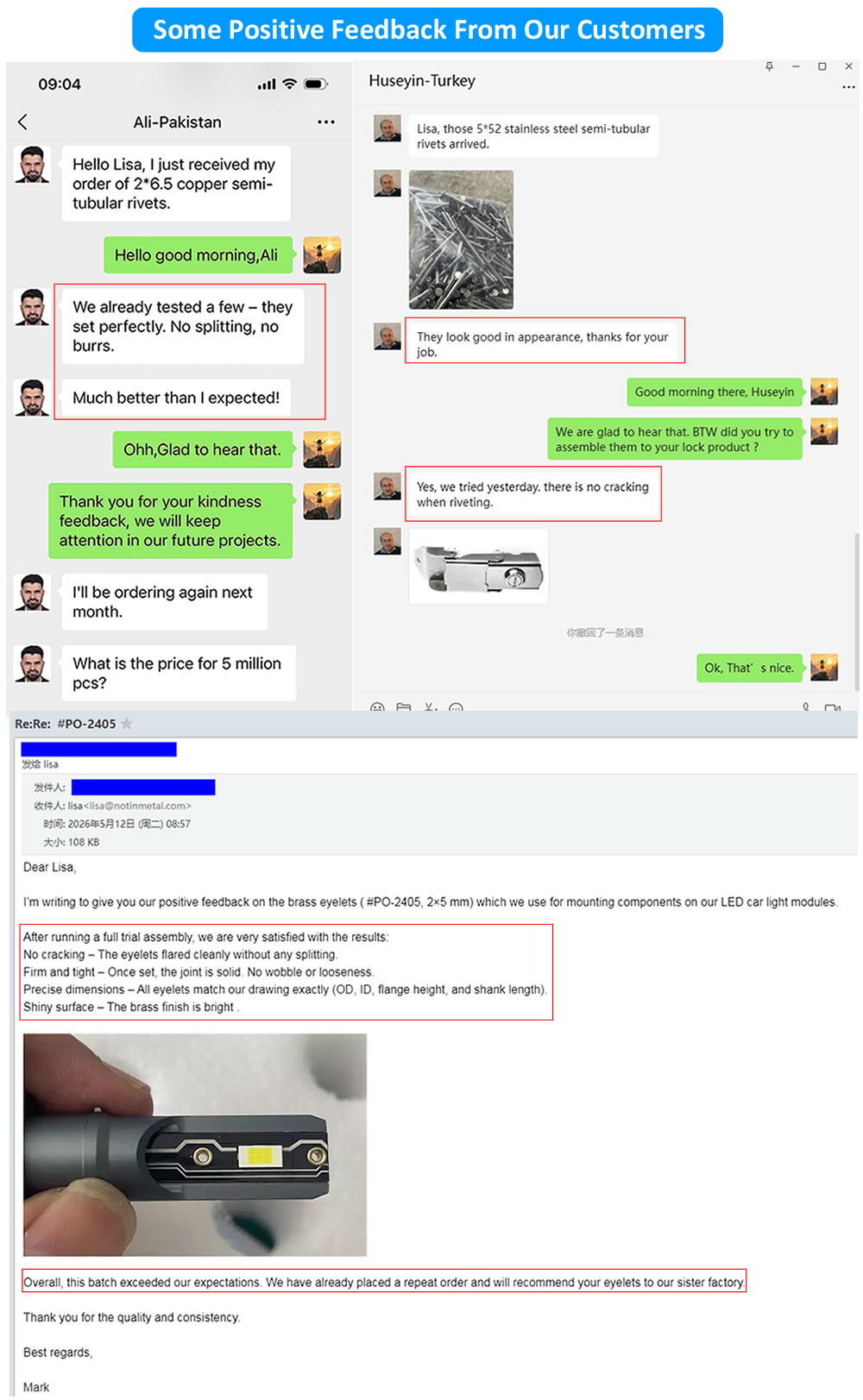

Ascolta il detto dei nostri clienti

Tre domande a cui rispondiamo spesso

Q1: Vedo che offrite sia l'acciaio inossidabile 304 che quello 316. Per una tenda utilizzata in campeggio costiero (nebbia salina), è necessaria la 316?

R: Per un uso costiero occasionale (una settimana all'anno), 304 è solitamente sufficiente. I nostri occhielli passivati ​​304 resistono a 200–500 ore di nebbia salina. Per un'esposizione costiera continua – una tenda montata vicino all'oceano per mesi o una copertura per vele – consigliamo il 316. Il molibdeno contenuto nel 316 previene la corrosione per vaiolatura che può verificarsi anche sul 304. Per il caso del produttore di tende di cui sopra, hanno scelto il 316 perché le loro tende sono state utilizzate nelle condizioni costiere della Patagonia. Se non sei sicuro, possiamo inviarti campioni di prova di entrambi i gradi. Puoi esporli al tuo ambiente.

Q2: Gli occhielli in acciaio inossidabile per tela possono essere installati con un martello manuale e un set di matrici oppure è necessaria una pressa?

R: Funzionano entrambi. Per volumi bassi (sotto i 500 occhielli), un martello a mano con un'incudine concava e un punzone di regolazione funziona bene. Posizionare l'occhiello su una piastra d'acciaio, inserire il punzone e colpire una volta. Per i volumi di produzione, consigliamo una pressa manuale o una pressa pneumatica: più coerente, meno fatica. Forniamo una guida all'impostazione con gli intervalli di forza consigliati per ciascuna dimensione. Il produttore di tende ha utilizzato una pressa a pedale da 1,2 tonnellate per l'occhiello da 8 mm.

Q3: Gli occhielli sono imbutiti dal foglio. In cosa differisce dagli occhielli a tubo e perché è importante per la tela?

R: Gli occhielli a tubo partono da un tubo saldato o aggraffato. Quella cucitura crea una leggera cresta all'interno della canna. Quando la canna si ribalta durante l'impostazione, la cucitura può tagliare le fibre della tela. Gli occhielli imbutiti non hanno cuciture: la canna è un unico pezzo di metallo continuo. I nostri occhielli in acciaio inox per tele sono imbutiti. La canna rotola dolcemente senza alcuna transizione brusca. Per il produttore di tende, questo ha eliminato lo strappo del tessuto riscontrato con l’occhiello a tubo di un concorrente.

Verifica prima di ordinare

Ogni tela è diversa. Una lunghezza del cilindro adatta per una tela di cotone da 18 once potrebbe non essere corretta per una tela rivestita in poliestere da 10 once.

Nuovi metallioffre un semplice test. Inviaci un campione di 10 cm x 10 cm della tua tela. Dicci il diametro interno di cui hai bisogno. Imposteremo il nostroocchielli in acciaio inossidabile per telanel tuo materiale e restituirti l'assemblaggio. Nessun addebito. Nessun obbligo.

Contattaci con il tipo di tela e la dimensione degli occhielli desiderata. Il tuo gruppo di prova verrà spedito entro tre giorni lavorativi.
