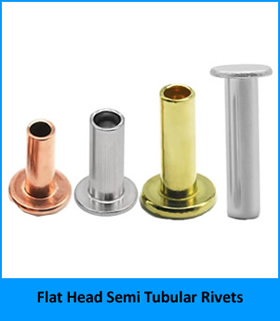

Rivetti semi-cavi a testa piatta

Una testa del rivetto che scava in un materiale morbido o oscilla avanti e indietro in un foro sovradimensionato è un difetto di progettazione in attesa di verificarsi. Il rivetto semicavo a testa piatta fornisce una parte superiore ampia e piatta che distribuisce la forza di serraggio in modo uniforme, senza necessità di svasatura.

Cos'è una testa piatta? Ha la sommità piatta, a forma di disco, con i lati dritti o leggermente rastremati. Dopo l'indurimento, la testa rimane sporgente rispetto alla superficie del materiale, in genere da 0,5 mm a 1,0 mm sopra. Questo è diverso da una testa svasata (conica) che richiede un foro conico e si trova a filo. La testa piatta offre un'ampia area di appoggio e un aspetto pulito e industriale senza lavorazioni aggiuntive.

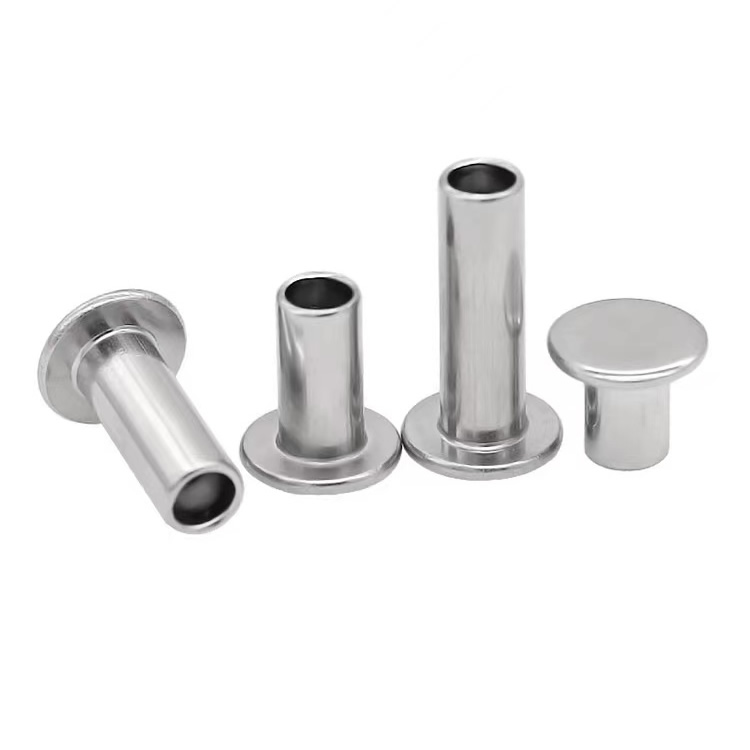

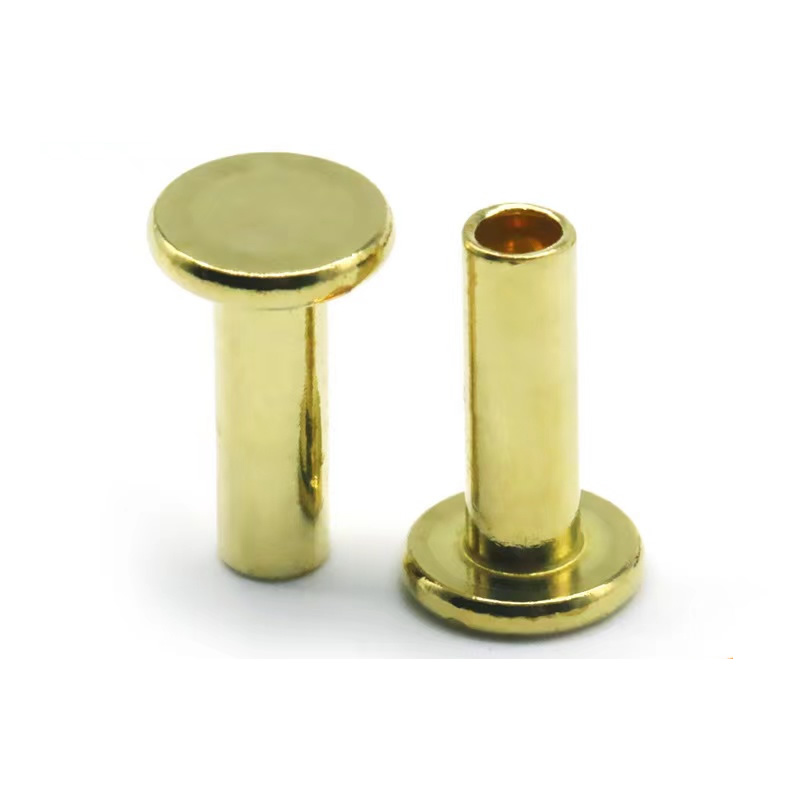

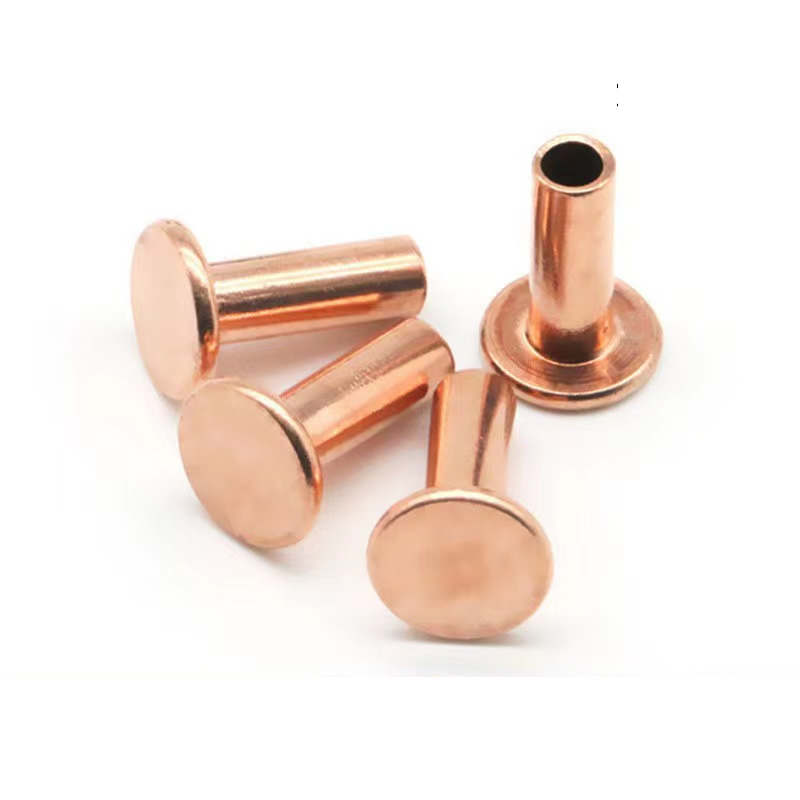

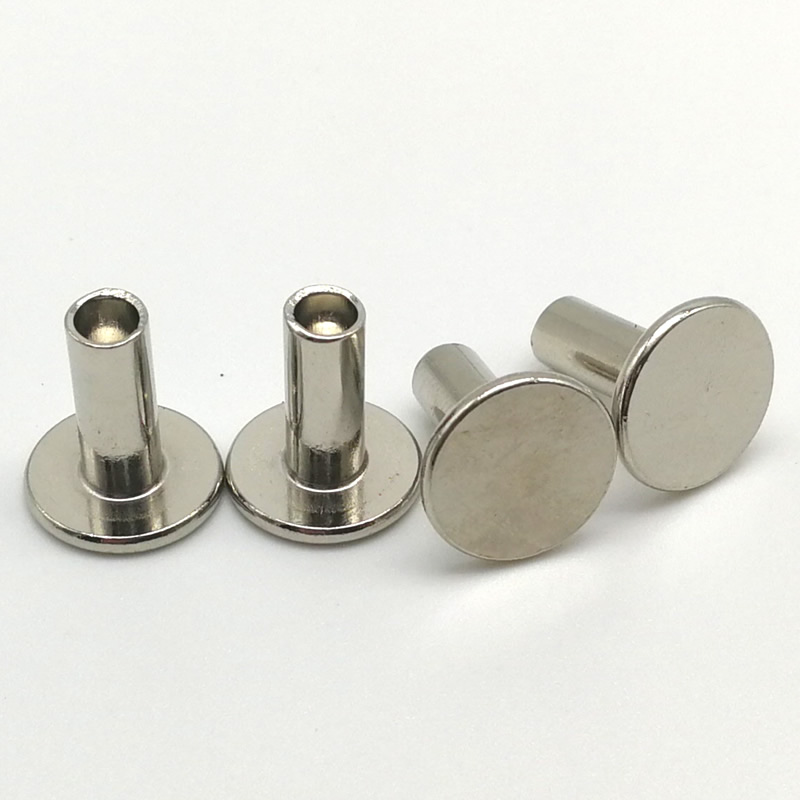

Nuote Metals produce rivetti semicavi a testa piatta in acciaio a basso tenore di carbonio, acciaio inossidabile (304/316), alluminio e ottone. Questa pagina mostra due applicazioni reali, le dimensioni esatte che manteniamo e come produciamo una testa perfettamente piatta senza crepe.

H2: Due applicazioni reali: non è necessaria alcuna svasatura

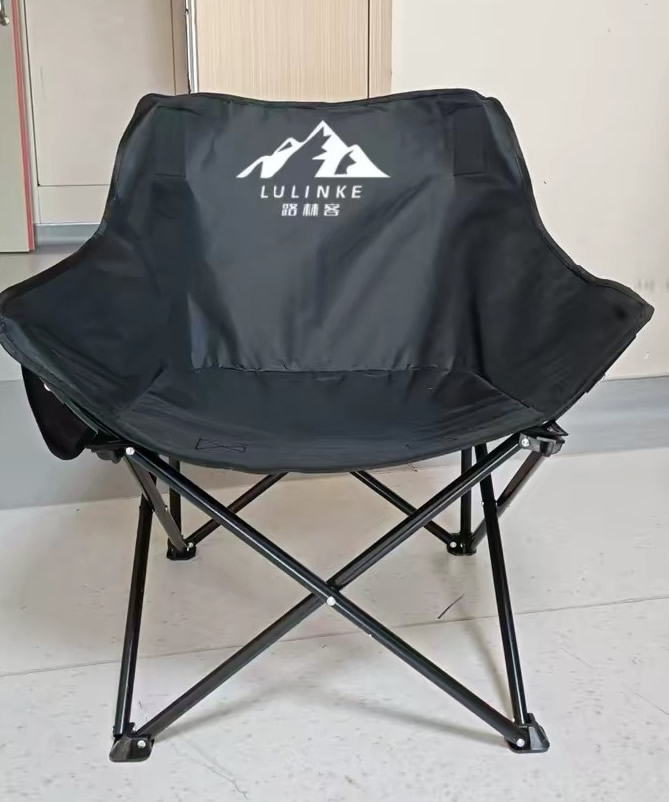

H3: Cerniera per sedia pieghevole (tubo di alluminio, rivetto in acciaio)

Un produttore di mobili a contratto produceva sedie pieghevoli per sale eventi. Il rivetto originale a testa tonda sulla cerniera sporgeva di 2,5 mm. Le sedie erano impilate male e la testa a cupola graffiava i telai adiacenti durante il trasporto. Il cliente necessitava di un rivetto che fosse posizionato più in basso rispetto alla testa tonda ma che non richiedesse un'operazione di svasatura.

Abbiamo fornito rivetti semicavi a testa piatta in acciaio (gambo 5 mm, diametro testa 10 mm, zincati). La testa piatta si trovava 0,8 mm sopra la superficie del tubo, molto più in basso della testa rotonda. L'ampio diametro di 10 mm impedisce al rivetto di inclinarsi nel foro di alluminio. Alla catena di montaggio non è stata aggiunta alcuna svasatura. Le sedie sono impilate in modo pulito e i reclami relativi ai graffi sono diminuiti del 90%.

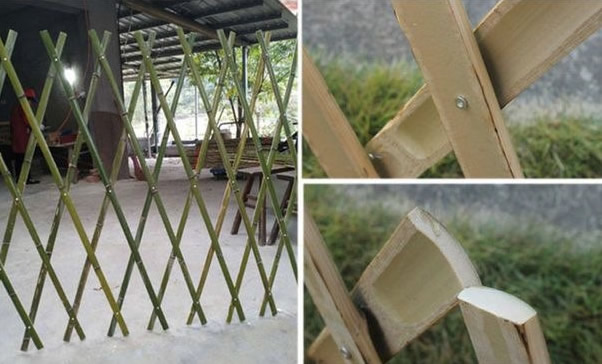

H3: Pannello di recinzione per esterni in cedro (staffa in legno su metallo, rivetto in acciaio inossidabile)

Un appaltatore di recinzioni ha attaccato staffe di acciaio zincato alle ringhiere di cedro. I rivetti a testa bombata intrappolavano l'umidità nel legno, accelerandone la putrefazione. Sembravano anche "industriali" su una recinzione naturale. L'appaltatore ha provato con un rivetto a testa svasata, ma non ha voluto svasare manualmente centinaia di fori.

Consigliamo rivetti semi cavi a testa piatta in acciaio inossidabile 304 (gambo 4 mm, diametro testa 8 mm, passivati). La testa piatta si trovava a 0,6 mm sopra la superficie del legno. La sua sommità ampia e piatta respinge l'acqua piovana invece di trattenerla. La testa pulita a forma di disco sembrava intenzionale, non come una cupola sporgente. Dopo 18 mesi su 200 sezioni di recinzione, nessuna ruggine, nessun allentamento e nessun marciume del legno attorno ai rivetti.

H2: Testa piatta vs. Svasata: conosci la differenza

Caratteristica Testa piatta svasata (conica)

Forma della testa Disco piatto, facce dritte/rastremate Cono con angolo di 90° o 100°

Dopo l'impostazione Si posiziona con orgoglio (sopra la superficie) A filo o sotto la superficie

Preparazione del foro Solo foro dritto Foro dritto + svasatore conico

Area di cuscinetto Grande, piatto Piccolo anello sul bordo

Ideale per materiali morbidi, lamiere sottili, assemblaggio rapido aerospaziale, superfici a filo, bassa resistenza

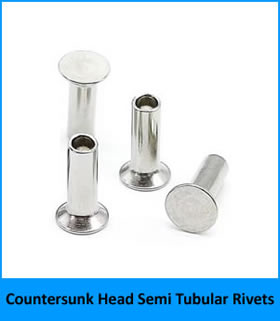

Produciamo entrambi gli stili. Per la maggior parte dei mobili, delle recinzioni e degli usi industriali generali, la testa piatta è più veloce e più tollerante.

H2: Dimensioni standard disponibili in magazzino

Diametro gambo (mm) Diametro testa (mm) Altezza testa (mm) Lunghezze canna (mm) Materiali

3,0 5,5 – 6,0 0,7 – 0,8 4,5,6,8 Acciaio, 304, ottone

4.0 7.0 – 7.5 0.9 – 1.0 5,6,8,10,12 Acciaio, 304, 316, ottone

5.0 8.5 – 9.0 1.1 – 1.2 6,8,10,12,15 Acciaio, 304, 316

6.0 10.0 – 10.5 1.3 – 1.4 8,10,12,15,20 Acciaio, 304, 316

8.0 13.5 – 14.0 1.7 – 1.8 10,12,15,20,25 Solo acciaio

Disponibili diametri della testa e lunghezze della canna personalizzati. Nessun costo per l'attrezzatura per le dimensioni standard.

H2: Come realizziamo una testa veramente piatta – senza rughe

Formare una testa piatta è più difficile che formare una cupola. Il metallo tende a piegarsi o raggrinzirsi nel passaggio netto dal gambo alla testa. Evitiamo questo con:

Stampi con testa rettificata di precisione – La cavità dello stampo ha un raggio controllato di 0,2 mm sull'angolo, non affilato. Ciò consente al metallo di fluire senza intoppi.

Lunghezza di estrusione controllata – Limitiamo la lunghezza della canna a 4× diametro del gambo per i modelli a testa piatta. Canne più lunghe rischiano di piegare la testa.

Coniatura post-intestazione – Un secondo colpo compatta la testa, garantendo una perfetta planarità entro 0,05 mm.

Le nostre selezionatrici ottiche controllano diametro, planarità e concentricità della testa sul 100% della produzione. Rifiutiamo qualsiasi rivetto con testa inclinata o gradino visibile.

H2: Cosa ottieni con ogni spedizione

Certificato di prova del mulino (chimica dei materiali, trazione)

Rapporto di controllo dimensionale (10 pezzi per lotto)

Verifica della planarità della testa (±0,05 mm)

Certificato di conformità (firmato, tracciabile in batch)

Nuote Metals è certificata ISO 9001:2015. Sono incluse le dichiarazioni RoHS e REACH.

H2: Le nostre politiche – Discorso diretto

Campioni – 20 pezzi gratuiti (il cliente paga la spedizione)

MOQ – 2.000 pezzi (acciaio/ottone), 3.000 pezzi (inox)

Tempi di consegna dello stock: 5–7 giorni lavorativi

Tempi di consegna personalizzati: 12-15 giorni

Utensili: nessun addebito per gli utensili a testa piatta standard (dimensioni 3–8 mm)

H2: Tre domande a cui rispondiamo ogni settimana

Q1: È necessario svasare il foro per un rivetto semicavo a testa piatta?

R: No. I rivetti a testa piatta sono progettati per fori diritti. Praticare un foro con distanza standard (diametro del gambo + 0,15–0,20 mm) e inserire il rivetto. La testa piatta siederà orgogliosa della superficie. Utilizzare la svasatura solo se si passa a un vero rivetto svasato (testa conica). Molti clienti confondono le due cose. Conserviamo tavole campione che mostrano la differenza: chiedici una foto.

Q2: I rivetti semicavi a testa piatta possono essere utilizzati nella plastica morbida senza rompersi?

R: Sì. La testa ampia e piatta distribuisce la pressione su un'area più ampia rispetto a una testa rotonda, riducendo la concentrazione dello stress. Per le plastiche morbide (ABS, policarbonato), consigliamo una lunghezza del cilindro esattamente 1,0 mm più lunga della pila di materiale. Questo crea un delicato clinch. Utilizzare anche una pressa con corsa lenta, non un martello. Nel caso della nostra sedia pieghevole, il tubo di alluminio era sottile ma non di plastica. Per le parti in plastica, offriamo test campione gratuiti: inviaci un pezzo del tuo materiale.

Q3: La tua testa piatta si trova sopra la superficie. Questo impiglierà il tessuto o raccoglierà lo sporco?

R: Può, a seconda dell'altezza. L'altezza della nostra testa piatta è di soli 0,7–1,8 mm, a seconda della dimensione del gambo. Per un gambo da 5 mm, l'altezza della testa è di circa 1,1 mm, inferiore a quella di una testa rotonda (che sarebbe circa 2,5 mm per lo stesso gambo). Per le applicazioni in cui anche 1 mm è troppo alto, consigliamo di passare a un rivetto a testa svasata (richiede lavorazione) o a una testa a traliccio a basso profilo. Per la sedia pieghevole, l'altezza della testa di 0,8 mm era sufficientemente bassa da evitare di graffiarsi. Per la recinzione, l'altezza di 0,6 mm disperde efficacemente l'acqua. Se hai bisogno di una sporgenza pari a zero, comunicacelo: citeremo la svasatura.

H2: Verifica tu stesso – senza impegno

Ti invieremo per posta 20 pezzi di rivetti semicavi a testa piatta nel materiale e nella dimensione scelti. Pratica un foro dritto, posiziona il rivetto e fai scorrere il dito sulla testa. Sentirai una superficie solida e piatta, senza spigoli vivi.

Contatta Nuote Metals indicando il diametro del gambo, la lunghezza della canna e il materiale. I campioni gratuiti vengono spediti entro un giorno lavorativo.
