Rivetti semitubolari a testa piatta

Quando un giunto richiede una superficie perfettamente liscia senza teste dei rivetti sporgenti, i rivetti semitubolari a testa piatta diventano l'elemento di fissaggio preferito. Questi componenti combinano l'estetica a basso profilo di una testa svasata con l'efficienza di installazione di un design con estremità cava.

Nuovi metalliproduce viteria di precisione da oltre due decenni. I nostri rivetti semitubolari a testa piatta servono i settori in cui la levigatezza della superficie è importante, dai pannelli interni degli aerei agli involucri di elettronica di consumo e alla carpenteria metallica architettonica.

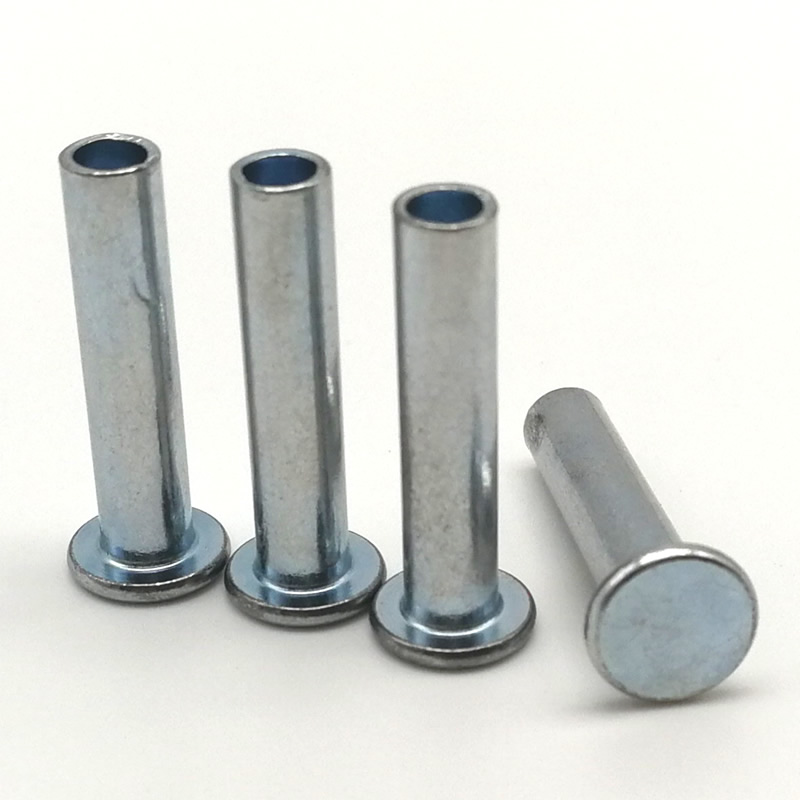

Cosa sono i rivetti semitubolari a testa piatta?

I rivetti semitubolari a testa piatta presentano una cavità cava poco profonda all'estremità della coda (tipicamente il 30–50% della lunghezza del gambo) e una testa piatta a basso profilo sul lato opposto. Il termine “mezzo tubolare” indica che la profondità della cavità è circa la metà della lunghezza totale del gambo.

La caratteristica distintiva dirivetti semitubolari a testa piattaè la geometria della testa. A differenza delle teste ovali o rotonde che sporgono dalla superficie, la testa piatta si trova a filo o leggermente al di sotto della superficie del materiale se installata correttamente.

Questo design offre tre vantaggi distinti:

Superfici esterne lisce senza punti di intoppo

Forza di fissaggio inferiore rispetto ai rivetti solidi (tipicamente il 25–30% della forza del rivetto solido)

Deformazione controllata del materiale durante la clinciatura

Diversi tipi di teste di rivetti Nuote Metals Make

Nuovi metalliproduce rivetti con diversi tipi di testa, come rivetti a testa piatta, rivetti a testa tonda, rivetti a testa svasata, rivetti a testa capriata, rivetti a testa a fungo ecc.

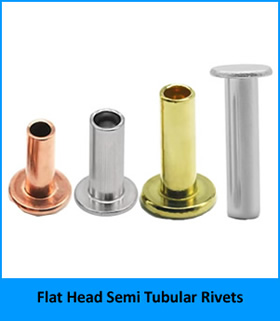

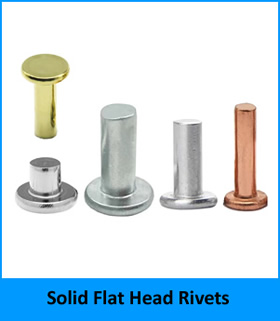

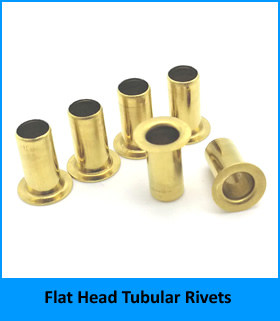

1. Rivetti a testa piatta, compresi rivetti pieni a testa piatta, rivetti semitubolari a testa piatta, rivetti tubolari a testa piatta.

Vuoi saperne di più sui nostri rivetti a testa piatta? basta fare clic

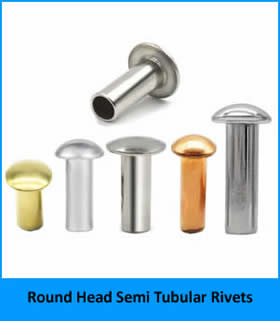

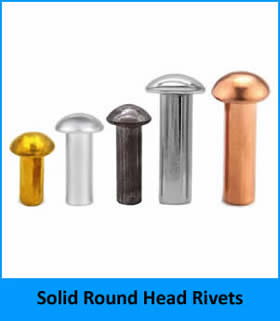

2. Rivetti a testa tonda, compresi rivetti pieni a testa tonda e rivetti semitubolari a testa tonda.

Clic  per saperne di più sui nostri rivetti a testa tonda.

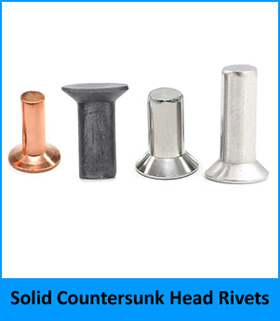

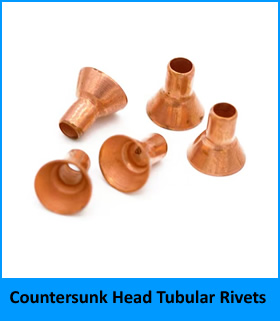

3. Rivetti a testa svasata, compresi rivetti pieni a testa svasata, rivetti semitubolari a testa svasata, rivetti tubolari a testa svasata.

Se desideri ottenere maggiori informazioni sui rivetti a testa svasata, fai clic su

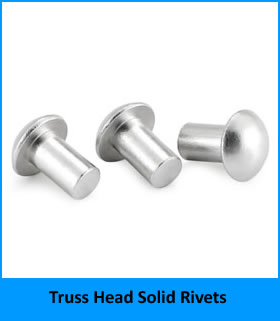

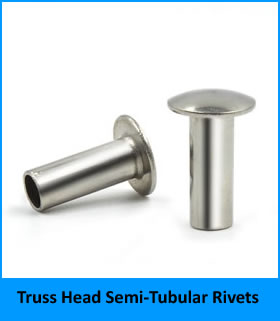

4. Rivetti con testa a traliccio, compresi rivetti pieni con testa a traliccio e rivetti semitubolari con testa a traliccio.

Hai bisogno di maggiori informazioni sui rivetti con testa a traliccio? Basta fare clic

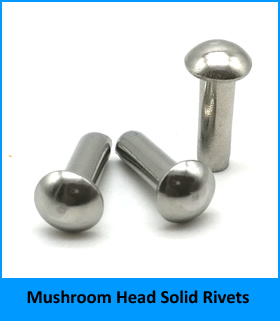

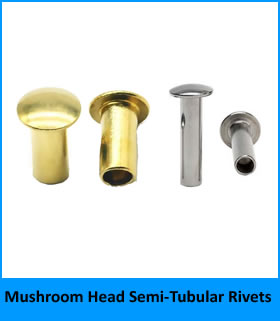

5. Rivetti a testa a fungo, compresi rivetti pieni a testa a fungo e rivetti semitubolari a testa a fungo.

Clic  per ottenere maggiori dettagli sui nostri rivetti con testa a fungo.

Perché scegliere i rivetti semitubolari a testa piatta rispetto ad altri tipi di dispositivi di fissaggio?

Prima di esaminare le specifiche tecniche, considerare dove Nuote Metals consiglia rivetti semitubolari a testa piatta rispetto alle alternative:

Superfici visibili dei prodotti dove l'aspetto conta (beni di consumo, mobili, interni automobilistici)

Applicazioni aerodinamiche o idrodinamiche in cui le teste sporgenti creano resistenza

Superfici di contatto scorrevoli o rotolanti in cui le teste sollevate potrebbero interferire con il movimento

Materiali sottili che non possono sopportare le elevate forze di fissaggio dei rivetti solidi

Ambienti di produzione di massa che richiedono un'installazione rapida e coerente

Confronto con altri stili di teste di rivetti

Parametri dettagliati del prodotto dei rivetti semitubolari a testa piatta Nuovi metalli

Tutti i rivetti semitubolari a testa piatta di Nuote Metals sono realizzati in acciaio a basso tenore di carbonio o alluminio, a seconda dei requisiti dell'applicazione. La testa piatta è progettata secondo le dimensioni della testa svasata ISO 7823, garantendo la compatibilità con gli utensili svasatori standard.

Specifiche dei materiali

Dimensioni standard

Nuovi metalliproduce rivetti semitubolari a testa piatta nella seguente gamma di dimensioni standard. Dimensioni personalizzate sono disponibili su richiesta.

Tolleranze: diametro gambo ±0,05 mm, diametro testa ±0,1 mm, lunghezza totale ±0,15 mm. La profondità della cavità è circa il 50% della lunghezza della canna per i rivetti semitubolari standard.

Dati sulle prestazioni meccaniche (acciaio, diametro 3 mm)

Applicazioni dei rivetti semitubolari a testa piatta

Nuovi metallifornisce rivetti semitubolari a testa piatta alle industrie che richiedono finiture superficiali a filo. Di seguito sono riportati i casi d'uso più comuni:

Aerospaziale e aeronautico

Fissaggio del pannello interno della cabina

Assemblaggi di contenitori di stoccaggio sopraelevati

Montaggio delle attrezzature della cucina

Rivestimenti dei binari dei sedili e pannelli di rivestimento

La finitura a filo impedisce che si impiglino negli indumenti dei passeggeri e riducono la resistenza nelle aree sensibili al flusso d'aria.

Elettronica di consumo

Assemblaggio chassis laptop e tablet

Fissaggio della custodia dell'alimentatore

Montaggio della griglia dell'altoparlante

Chiusure del vano batteria

I rivetti a testa piatta consentono la progettazione di dispositivi a profilo sottile senza elementi di fissaggio esposti.

Interni automobilistici

Fissaggio del rivestimento del pannello della porta

Assemblaggio dei componenti del cruscotto

Piastre di copertura dell'ancoraggio della cintura di sicurezza

Fissaggio supporto cielo

La superficie liscia migliora l'estetica degli interni e previene danni alla tappezzeria.

Carpenteria metallica architettonica

Montaggio corrimano e balaustra

Fissaggio pannello decorativo in metallo

Rifiniture interne dell'ascensore

Realizzazione stand fieristici

I rivetti a testa piatta creano giunti visibili puliti e professionali.

Produzione di mobili

Strutture di sedie e tavoli in metallo (parte inferiore dove è visibile la testa)

Frontali dei cassetti dell'armadio classificatore

Piastre di montaggio del meccanismo di bloccaggio

Chiusura decorativa con inserto in metallo

Garanzia di qualità – EEAT nella pratica

Nuovi metallidimostra esperienza, competenza, autorevolezza e fiducia attraverso processi di produzione documentati e dati di qualità verificabili.

Esperienza nello stampaggio a freddo di precisione

Il nostro impianto di produzione produce rivetti semitubolari a testa piatta da oltre 20 anni. Utilizziamo macchine per stampaggio a freddo ad alta velocità con monitoraggio delle dimensioni durante il processo. Ogni rivetto viene formato in un unico processo continuo, garantendo una geometria della testa coerente e profondità delle cavità concentriche.

Competenza nella geometria della testa svasata

I rivetti a testa piatta richiedono un controllo preciso dell'angolo della testa. Nuote Metals utilizza proiettori di profili ottici per verificare l'angolo della testa (90° o 100° in base alle specifiche del cliente) e la concentricità testa-gambo. La nostra tolleranza per l'angolo di sterzo è di ±1°, superando gli standard generali del settore.

Autorevolezza attraverso la conformità

I nostri rivetti semitubolari a testa piatta sono prodotti per:

ANSI/ASME B18.1.2 (Rivetti solidi piccoli – Si applicano le dimensioni della testa svasata)

ISO 14581 (Rivetti a testa svasata piatta)

Sistemi di Gestione della Qualità ISO 9001:2015

Conformità RoHS per applicazioni elettroniche

Fiducia attraverso la documentazione

Nuovi metallifornisce un Certificato di Analisi (CoA) con ogni spedizione di rivetti semitubolari a testa piatta, tra cui:

Certificato della materia prima (rapporto di prova del mulino)

Registro di ispezione dimensionale (diametro testa, diametro gambo, lunghezza totale, profondità cava)

Risultati dei test di durezza (scala Rockwell)

Registro dell'ispezione della finitura superficiale

Verifica dell'angolo della testa svasata

Guida all'installazione per rivetti semitubolari a testa piatta

La corretta installazione dei rivetti semitubolari a testa piatta richiede attenzione alla preparazione della svasatura. Segui questi passaggi da Nuote Metals:

Preparazione pre-installazione

Svasare il foro superiore utilizzando un trapano o una punta svasatrice corrispondente all'angolo della testa del rivetto (90° o 100°)

Approfondire la svasatura in modo che la testa del rivetto si trovi 0,05–0,10 mm sotto la superficie del materiale

Praticare il foro passante al diametro = diametro del gambo + 0,25 mm (0,010″)

Sbavare entrambi i lati del foro per garantire un inserimento regolare del rivetto

Metodi di installazione

Metodo 1 – Posizionatore manuale di rivetti con matrice piatta

Inserire il rivetto nei fori predisposti (la testa entra dal lato svasato)

Posiziona un setter a faccia piatta contro la coda cava

Colpisci il setter con un martello per far rotolare la coda verso l'esterno

Fermati quando la coda forma un clinch piatto e uniforme

Metodo 2 – Pressa pneumatica (consigliata per la produzione)

Utilizzare una pressa per rivetti con incudine piatta e arresto di profondità regolabile

Applicare una pressione controllata finché la coda cava non si espande completamente

Verificare che la testa sia a filo o sotto la superficie

Metodo 3 – Rivettatura orbitale (per assemblaggi delicati)

Per l'elettronica o i materiali sottili, la rivettatura orbitale (rotazione) applica una bassa forza radiale

Questo metodo riduce al minimo lo stress del materiale e previene danni alla testa

Ispezione post-installazione

Passa un dito sulla testa del rivetto: non deve impigliarsi o sporgere

Controlla la coda ribattuta: dovrebbe essere uniforme, senza crepe

Eseguire un test di trazione sui rivetti campione per verificare la resistenza alla clinciatura

Domande frequenti sui rivetti semitubolari a testa piatta

Di seguito sono riportate le richieste tecniche più comuni ricevute daNuovi metalliper quanto riguarda i rivetti semitubolari a testa piatta.

Q1: Qual è la differenza tra rivetti semitubolari a testa piatta e rivetti a testa piatta piena standard? Perchè dovrei scegliere la versione mezzo tubolare?

R: La differenza fondamentale è la cavità cava nella coda dei rivetti semitubolari a testa piatta. I rivetti solidi a testa piatta non hanno cavità e richiedono un'elevata forza di compressione (utilizzando una barra di controtendenza o una pistola per rivetti) per formare la coda. I rivetti semitubolari richiedono circa il 70–75% in meno di forza di fissaggio perché solo la parete sottile della sezione cava deve rotolare verso l'esterno. Questa forza inferiore si traduce in un'installazione più rapida, in una minore fatica dell'operatore e in un minor rischio di deformare materiali sottili o delicati. Inoltre, i rivetti semitubolari producono una ribaditura più costante nella produzione di massa perché lo spostamento del materiale è prevedibile. Nuote Metals consiglia rivetti semitubolari a testa piatta per qualsiasi applicazione in cui l'assemblaggio comprende lamiere sottili (sotto i 2 mm), plastica o materiali compositi. I rivetti solidi sono ancora preferiti per carichi strutturali estremi dove la massima resistenza al taglio è l’unica priorità.

Q2: Come seleziono la lunghezza corretta del cilindro per i rivetti semitubolari a testa piatta quando lo spessore del materiale varia nel corso dell'assemblaggio?

R: Questa è una sfida comune negli assemblaggi con pile di materiali a gradini o rastremati. La lunghezza del cilindro dei rivetti semitubolari a testa piatta deve essere sufficiente per estendersi attraverso la parte più spessa della pila di materiale più altri 1,0–1,5 mm per la formazione della clinciatura. Per spessori variabili, Nuote Metals consiglia uno dei due approcci. Innanzitutto, utilizza la pila di materiale più spessa per determinare la lunghezza della canna: il rivetto funzionerà comunque nelle sezioni più sottili, anche se la clinch potrebbe trovarsi leggermente più in alto. In secondo luogo, per variazioni significative di spessore (differenza superiore a 2 mm), considerare l'utilizzo di due diverse lunghezze di rivetto in zone diverse dell'assieme. Le nostre tolleranze di produzione standard consentono una variazione della lunghezza della canna di ± 0,15 mm, che si adatta alle normali variazioni di produzione. Per casi estremi, Nuote Metals offre design con canna a gradini in cui la profondità della cavità varia lungo il gambo: contatta il nostro team tecnico per un'ingegneria personalizzata.

Q3: I rivetti semitubolari a testa piatta possono essere utilizzati in applicazioni cieche in cui non è possibile accedere al lato posteriore dopo il montaggio?

R: No. Per definizione, i rivetti semitubolari a testa piatta richiedono l'accesso a entrambi i lati del gruppo. La testa è installata da un lato e la coda deve essere accessibile per applicare lo strumento di posa (martello, pressa o rivettatrice orbitale). Per le applicazioni cieche in cui è accessibile solo un lato, Nuote Metals consiglia rivetti ciechi (noti anche come rivetti pop) o rivetti autoperforanti. Tuttavia, se hai esigenze di testa piatta in un'applicazione cieca, prendi in considerazione i nostri rivetti ciechi a testa piatta (tipo a trazione con testa svasata): si tratta di una famiglia di prodotti diversa ma che ottengono una finitura a filo simile. Contatta Nuote Metals con i tuoi vincoli di accesso specifici e ti consiglieremo il tipo di fissaggio appropriato.

Q4: In che modo l'angolo della testa (90° vs 100°) influisce sulle prestazioni dei rivetti semitubolari a testa piatta?

R: L'angolo della testa determina il modo in cui il rivetto si inserisce nel foro svasato. Nuote Metals produce rivetti semitubolari a testa piatta con angoli della testa di 90° o 100°. La testa a 90° è lo standard tradizionale per i dispositivi di fissaggio con sistema in pollici e rimane comune nelle applicazioni industriali nordamericane. La testa da 100° è specificata dagli standard ISO e aerospaziali (ad esempio, rivetti NAS) e fornisce una svasatura leggermente meno profonda, che riduce la concentrazione delle sollecitazioni attorno al foro. Per la maggior parte delle applicazioni generali, entrambi gli angoli funzionano in modo identico a condizione che lo strumento svasatore corrisponda all'angolo della testa del rivetto. La regola fondamentale è questa: non mescolare mai gli angoli. Un rivetto da 100° in una svasatura da 90° rimarrà sporgente rispetto alla superficie; un rivetto da 90° in una svasatura da 100° si posizionerà sotto la superficie ma potrebbe oscillare o non riuscire a posizionarsi correttamente. Nuote Metals riporta chiaramente l'angolo della testa su tutte le confezioni e i certificati dei prodotti. In caso di dubbi, richiedere campioni per verificare l'idoneità.

Perché collaborare con Nuote Metals per rivetti semitubolari a testa piatta?

La scelta del fornitore giusto garantisce una geometria della testa coerente, una clinciatura affidabile e un prezzo competitivo. Offerte Nuote Metalli:

Disponibilità in stock: oltre 3000 misure comuni in magazzino (acciaio e alluminio)

Produzione personalizzata: utensili per diametri, angoli della testa o profondità delle cavità non standard

MOQ competitivo: 10.000 pezzi per dimensioni standard; 50.000 pezzi per dimensioni personalizzate

Campioni gratuiti: disponibili per taglie in stock (il cliente paga la spedizione)

Supporto tecnico: guida all'installazione, consigli sugli strumenti di impostazione e risoluzione dei problemi

Spedizioni globali: supporto logistico per Nord America, Europa, Asia-Pacifico e Sud America

Ispezione al 100%: ogni lotto viene ispezionato prima della spedizione con campioni conservati

Contatta Nuote Metals oggi stesso per richiedere un kit campione, un disegno dimensionale o un preventivo per la tua applicazione di rivetti semitubolari a testa piatta.
