Rivetti semi-cavi a testa di fungo

Quando un rivetto deve serrare materiali morbidi senza sfilarli, lo stile della testa conta più del gambo. Una testa rotonda concentra la forza. Una testa piatta può affondare. Ma aRivetto semicavo con testa a fungo– con la sua parte superiore ampia e leggermente arrotondata – distribuisce il carico come una lavatrice integrata mantenendo un aspetto basso e rifinito.

Nuovi metalliproduce rivetti semicavi a testa a fungo in acciaio a basso tenore di carbonio, acciaio inossidabile e ottone mediante stampaggio a freddo ad alta velocità. La cavità semi-cava riduce la forza di fissaggio di circa il 70% rispetto ai rivetti pieni, rendendoli ideali per l'assemblaggio automatizzato e materiali delicati.

Di seguito vi forniamo prima le specifiche tecniche, poi mostriamo due applicazioni reali in cui i nostri rivetti hanno risolto specifici problemi di assemblaggio.

Parametri tecnici: cosa rende questa testa diversa

Geometria della testa

La testa del fungo è più larga e più bassa di una testa rotonda, ma non larga quanto una testa a traliccio. Si trova nel mezzo: ideale per assemblaggi in plastica, metallo sottile e compositi in cui il pull-through è un problema ma una testa del traliccio sembrerebbe troppo ingombrante.

Opzioni di materiale e finitura

 Dimensioni standard (acciaio, gambo 3–8 mm)

Tolleranze: diametro gambo ±0,05 mm, diametro testa ±0,15 mm, altezza testa ±0,10 mm, lunghezza ±0,15 mm. Disponibili lunghezze e diametri della testa personalizzati.

Proprietà meccaniche (testa a fungo in acciaio da 5 mm, inserita in ABS da 2 mm)

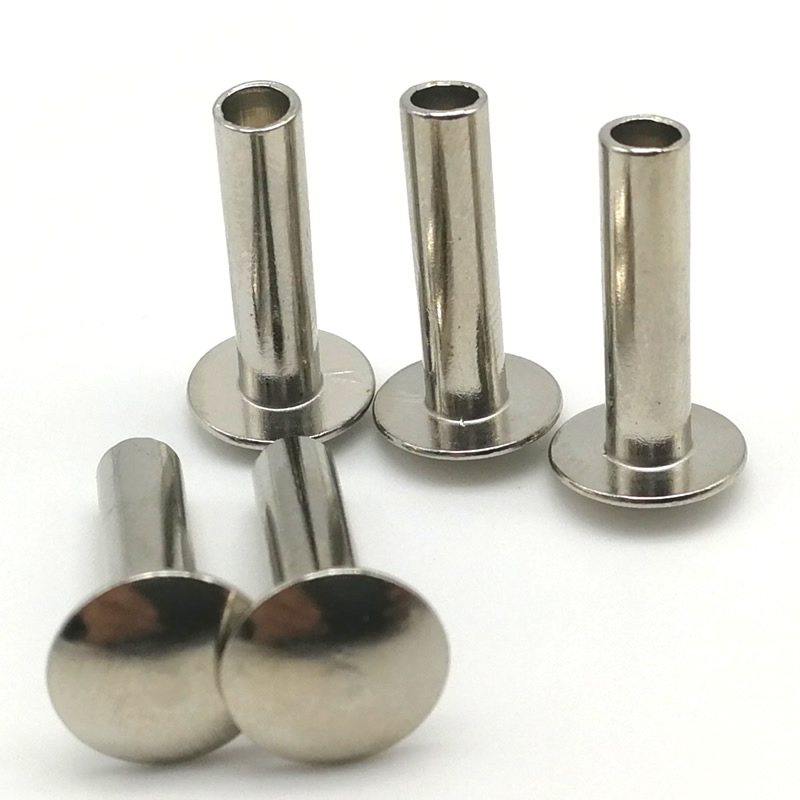

Diversi tipi di teste di rivetti Nuote Metals Make

Nuovi metalli produce rivetti con diversi tipi di testa, come rivetti a testa piatta, rivetti a testa tonda, rivetti a testa svasata, rivetti a testa capriata, rivetti a testa a fungo ecc.

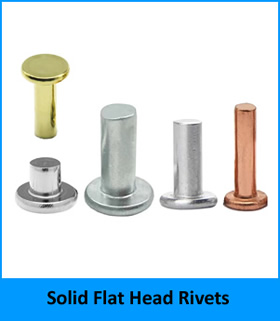

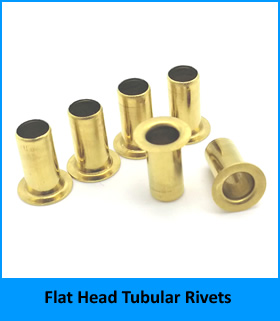

1. Rivetti a testa piatta, compresi rivetti pieni a testa piatta, rivetti semitubolari a testa piatta, rivetti tubolari a testa piatta.

Vuoi saperne di più sui nostri rivetti a testa piatta? basta fare clic

2. Rivetti a testa tonda, compresi rivetti pieni a testa tonda e rivetti semitubolari a testa tonda.

Clic  per saperne di più sui nostri rivetti a testa tonda.

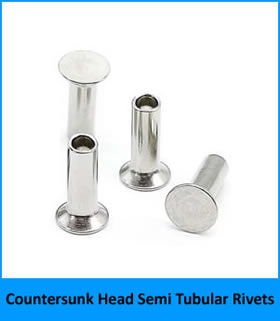

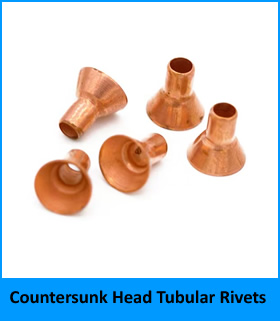

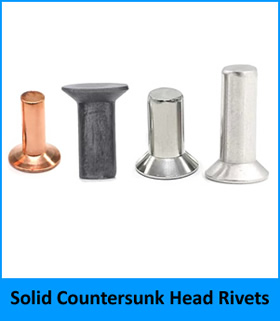

3. Rivetti a testa svasata, compresi rivetti pieni a testa svasata, rivetti semitubolari a testa svasata, rivetti tubolari a testa svasata.

Se desideri ottenere maggiori informazioni sui rivetti a testa svasata, fai clic su

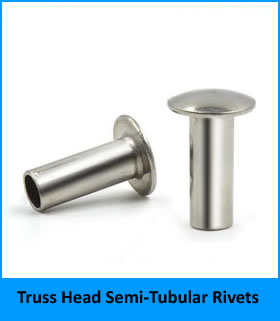

4. Rivetti con testa a traliccio, compresi rivetti pieni con testa a traliccio e rivetti semitubolari con testa a traliccio.

Hai bisogno di maggiori informazioni sui rivetti con testa a traliccio? Basta fare clic

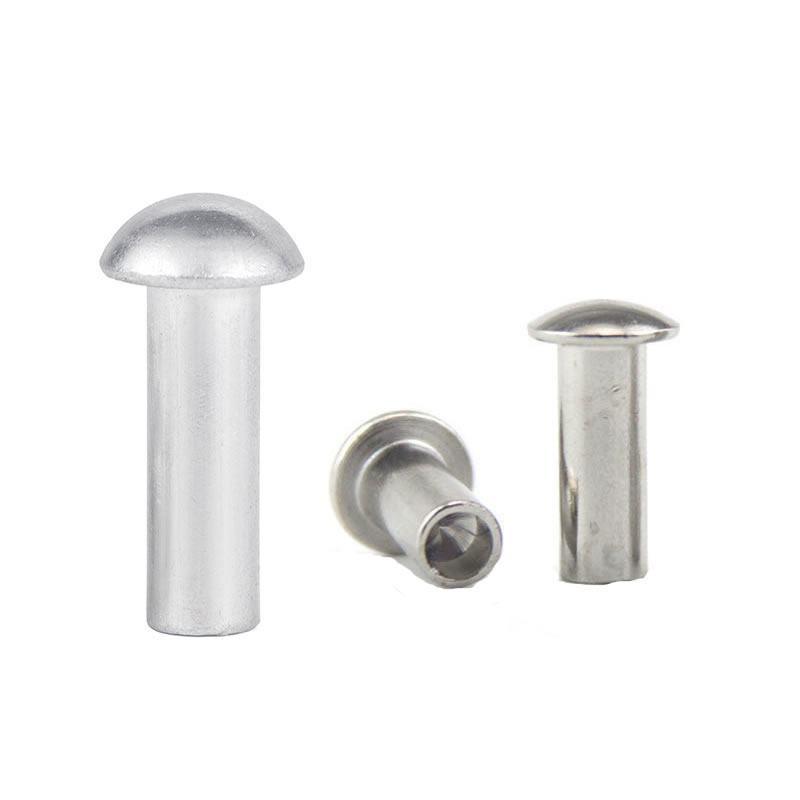

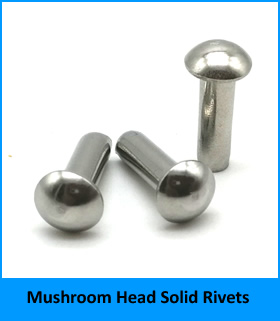

5. Rivetti a testa a fungo, compresi rivetti pieni a testa a fungo e rivetti semitubolari a testa a fungo.

Clic  per ottenere maggiori dettagli sui nostri rivetti con testa a fungo.

Due applicazioni reali: dalle rotelle alle sedie

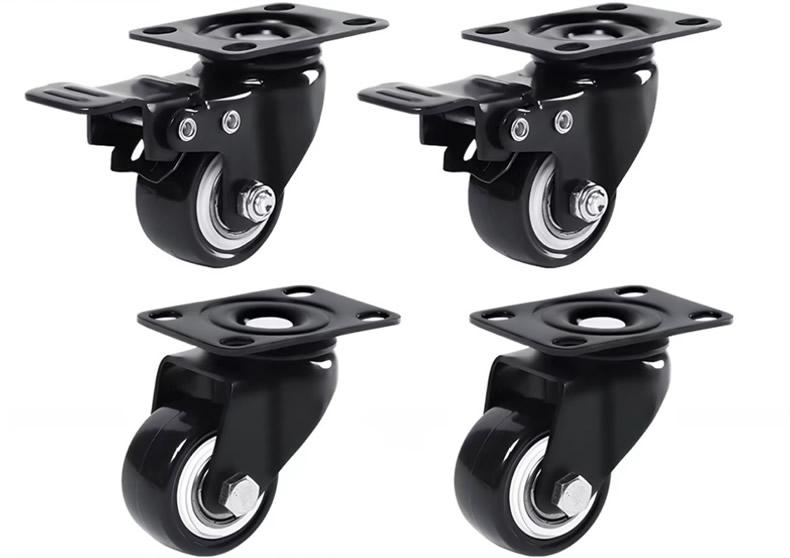

1. Ruota orientabile – Attacco stelo (acciaio, zincato)

Un produttore di rotelle per sedie da ufficio aveva bisogno di fissare lo stelo della ruota alla staffa. Il design originale utilizzava un rivetto solido, ma l'elevata forza di fissaggio deformava l'alloggiamento girevole. Hanno provato con un rivetto semicavo a testa tonda, ma col tempo la testa è riuscita a passare attraverso la sottile staffa metallica.

Abbiamo consigliato aRivetto semicavo con testa a fungo in acciaio– Gambo 6mm, diametro testa 15mm, zincato. L'ampia testa a fungo distribuisce il carico sulla superficie della staffa, impedendone il passaggio. La cavità semi-cava ha ridotto la forza di impostazione del 70%, eliminando la deformazione. La zincatura corrispondeva alla finitura esistente. Dopo 100.000 cicli di carico dinamico, nessun rivetto si era allentato o ceduto. Il cliente ha convertito tutti i modelli di rotelle nel nostro rivetto con testa a fungo.

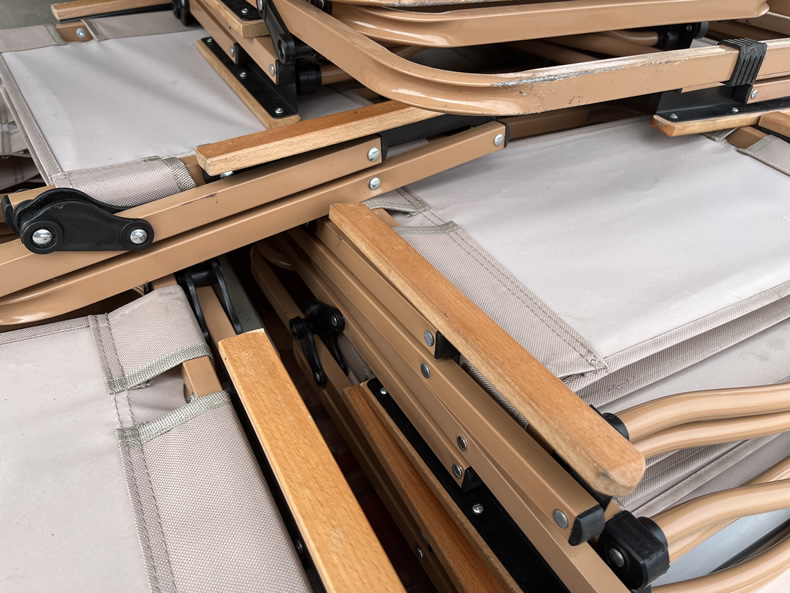

2. Sedia pieghevole – Cerniera del sedile (acciaio, zincato)

Un produttore di sedie pieghevoli ha riscontrato un problema diverso: il rivetto a testa tonda nel punto di cerniera ha impigliato i rivestimenti dei sedili in tessuto. L'altezza della testa di 2,8 mm (per un gambo di 5 mm) si è impigliata nella cinghia durante la piegatura. I clienti si sono lamentati. Il produttore voleva anche una testa più larga per evitare che il rivetto si inclinasse nel foro sovradimensionato.

Nuovi metalli ha fornito aRivetto semicavo con testa a fungo in acciaio– Gambo 5mm, diametro testa 11mm, zincato. L'altezza della testa era di soli 1,6 mm, abbastanza bassa da liberare il tessuto. La testa da 11 mm ha colmato il buco sciatto senza bisogno di una rondella. La zincatura ha superato 72 ore di nebbia salina per uso interno/esterno. Dopo due cicli di produzione per un totale di 150.000 sedie, il cliente ha segnalato zero reclami e zero guasti alle cerniere.

Come produciamo rivetti semicavi con testa a fungo - Intestazione a freddo

La testa a fungo è più difficile da formare rispetto a una testa rotonda perché la cupola ampia e bassa richiede un flusso metallico preciso. Il nostro processo:

1. Trafilatura del filo: il filo in entrata (acciaio 1008, acciaio inossidabile 304 o ottone C260) viene trafilato secondo il diametro esatto del gambo.

2. Taglio: il filo viene tagliato alla lunghezza grezza.

3. Primo colpo (quadratura) – Il pezzo grezzo viene centrato e squadrato.

4. Secondo colpo (pre-intestazione) – Una matrice in carburo forma sgrossando la cupola a fungo.

5. Terzo colpo (intestazione finale) – La cupola viene coniata nella forma e planarità finali.

6. Perforazione – Un punzone in metallo duro crea la cavità semi-cava.

7. Rifilatura (opzionale) – Rimuove la bava dal bordo della testa.

8. Burattatura: sbavatura e lucidatura.

9. Placcatura – Zincatura applicata internamente o da partner certificato.

Utilizziamo matrici in metallo duro lucidate a Ra 0,1 µm. La cupola ha un raggio uniforme e uniforme, senza punti piatti o segni di utensili.

Per i dettagli si prega di controllare il video qui sotto:

Garanzia di qualità: cosa forniamo

Ogni lotto di rivetti semi cavi a testa di fungo di Nuote Metals include:

• Certificato di prova del mulino (chimica dei materiali, trazione, durezza)
• Rapporto di controllo dimensionale (10 pezzi: diametro testa, altezza testa, gambo, lunghezza, profondità cavità)
• Rapporto sullo spessore del rivestimento (zincatura)
• Certificato di conformità (firmato, tracciabile in batch)

Siamo certificati ISO 9001:2015. La conformità RoHS e REACH è standard.

Politiche trasparenti

• Campioni– 20 pezzi omaggio (la spedizione è a carico del cliente)
• MOQ– 2.000 pezzi (acciaio, misure standard)
• Tempi di consegna(stock) – 5–7 giorni lavorativi
• Tempi di consegna(barile personalizzato) – 12-15 giorni lavorativi
• Spese per l'attrezzatura– Nessuno per gli utensili a testa a fungo standard (dimensioni 3–8 mm)

Tre domande a cui rispondiamo spesso

Q1: La custodia della ruota utilizzava un gambo da 6 mm con una testa a fungo da 15 mm. Questo è un rapporto 2,5:1. Qual è il diametro massimo della testa che puoi realizzare per un dato gambo?

R: Per la ricalcatura a freddo, il diametro massimo pratico della testa è circa 2,8 volte il diametro del gambo. Oltre a ciò, il metallo non può fluire completamente nella cavità dello stampo senza causare pieghe o vuoti. Per un gambo da 6 mm, la testa a fungo più grande che possiamo produrre in modo affidabile è di 17 mm. Per un gambo da 5 mm, 14 mm è il limite. Se hai bisogno di una testa più ampia, ti consigliamo di passare a una testa con truss o di aggiungere una rondella separata. Per la custodia con rotelle, 15 mm rientrava nelle nostre capacità e funzionava perfettamente.

Q2: I rivetti semicavi a testa a fungo possono essere utilizzati nella plastica senza rompere il risalto?

R: Sì, questo è uno dei principali vantaggi della testa a fungo. La cupola ampia e bassa distribuisce la forza di regolazione su un'area più ampia rispetto a una testa rotonda. Per la plastica consigliamo una lunghezza del cilindro esattamente 1,0–1,5 mm più lunga dello spessore del materiale. Utilizzare anche una pressa (non un martello) per applicare una forza costante. Per la custodia della sedia pieghevole la cerniera era in metallo, ma abbiamo utilizzato rivetti a fungo in ABS e policarbonato con buoni risultati. Inviaci il tuo campione di plastica e lo testeremo.

Q3: La testa a fungo standard ha un ampio raggio del bordo. È necessario?

R: Sì. Il raggio non è estetico: impedisce alla testa di tagliare materiali morbidi. Un bordo affilato sotto la testa agirebbe come un coltello quando il materiale si flette. La nostra testa a fungo ha un raggio continuo di 0,3–0,5 mm dal gambo al bordo esterno. Questo elimina i fattori di stress. Per l'incantatore, quel raggio ha impedito alla staffa di rompersi attorno al foro del rivetto. Per la sedia, ha evitato che il tessuto si sfilacciasse. Se hai bisogno di un bordo più affilato (ad esempio per motivi decorativi), possiamo modificare l'attrezzatura, ma ti avvertiremo del compromesso.

Come hanno detto i clienti con cui abbiamo collaborato?

Conferma l'adattamento al tuo assemblaggio effettivo

Ogni materiale si comporta diversamente. Invece di tirare ad indovinare, suggeriamo un semplice test. Comunicaci il diametro del gambo, la lunghezza della canna e il materiale. Produrremo un piccolo lotto e te lo spediremo. Impostali nel tuo componente reale. Misura il clinch. Controlla il profilo della testa. Solo allora decidere sulla produzione.

ContattoNuovi metalli– invia il tuo disegno o solo le specifiche.
