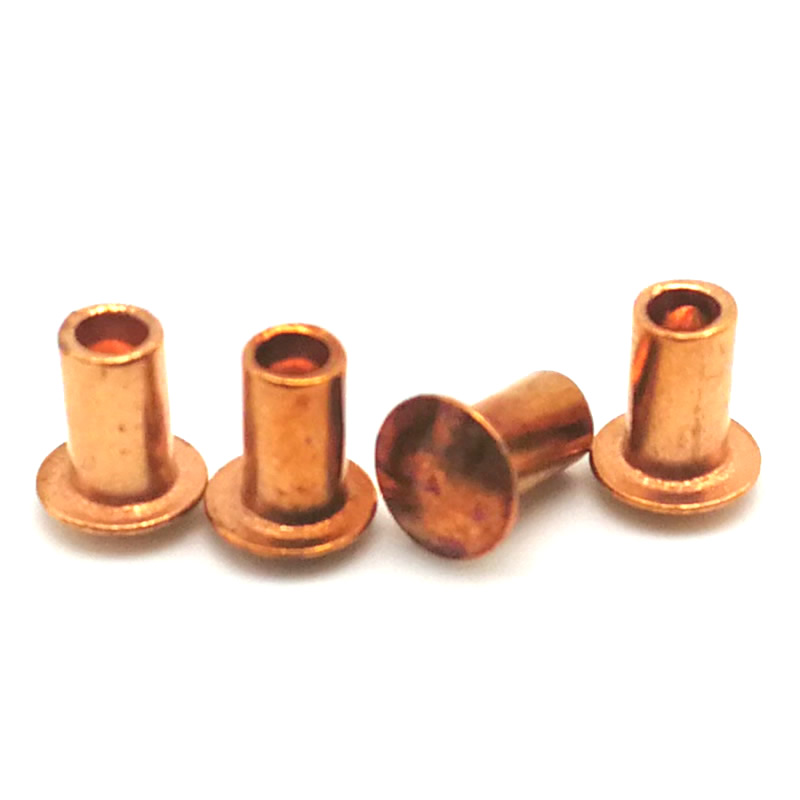

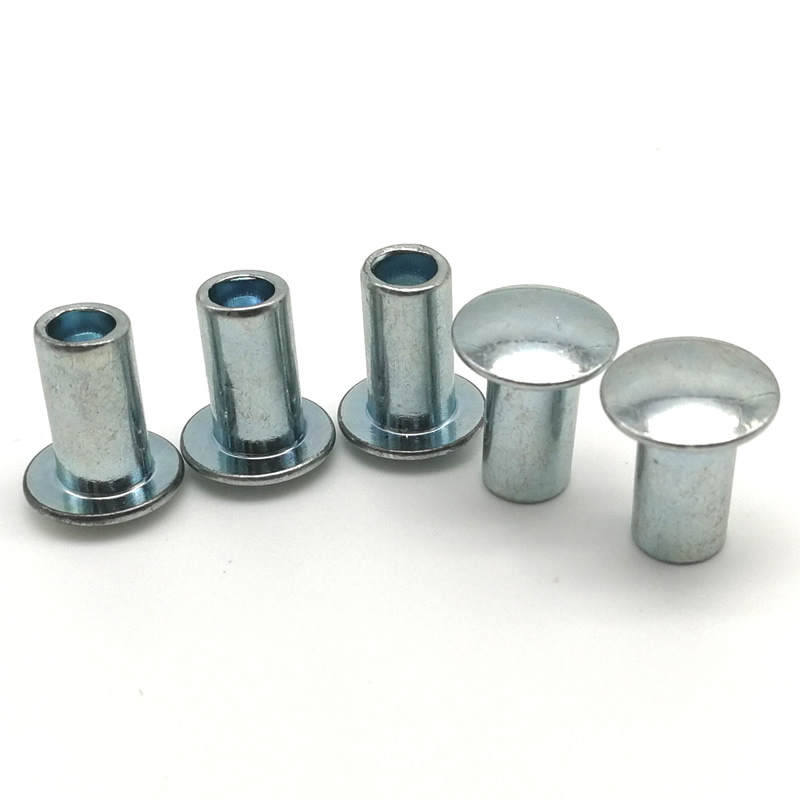

Rivetti tubolari a mezza testa con traliccio

Quando l'applicazione prevede fori sovradimensionati, materiali morbidi o substrati sottili, una testa del rivetto standard potrebbe non fornire un'area superficiale sufficiente per impedire il passaggio. ILRivetto semitubolare con testa a tralicciopresenta una cupola extra larga e a basso profilo, in genere da 2,2 a 2,8 volte il diametro del gambo, che distribuisce la forza di serraggio su un'area più ampia. Combinato con una cavità semi-cava che riduce la forza di posizionamento fino al 70%, questo rivetto è la scelta preferita per plastica, compositi e metalli a spessore sottile.

Nuovi metalliproduce rivetti semitubolari con testa a traliccio in acciaio a basso tenore di carbonio, acciaio inossidabile (304/316), alluminio e ottone mediante stampaggio a freddo ad alta velocità. Questa guida presenta due casi di studio reali, specifiche tecniche complete e le nostre politiche di qualità trasparenti.

Applicazioni reali dei nostri rivetti

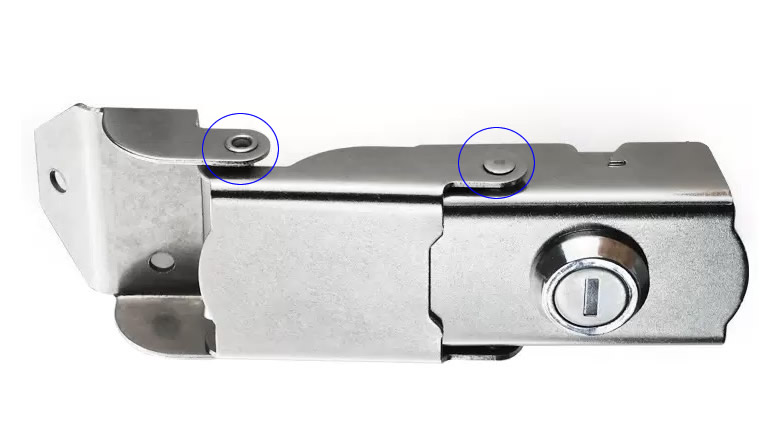

Caso 1 – Gruppo meccanismo di bloccaggio in acciaio inossidabile

Un produttore di lucchetti industriali aveva bisogno di un rivetto che fissasse la piastra di chiusura interna senza rompere il corpo in zinco pressofuso. Abbiamo fornito rivetti semitubolari con testa a traliccio in acciaio inossidabile 304 (diametro 4 mm, lunghezza canna 6 mm). La testa extra larga da 9 mm colmava un ampio foro passante e impediva al rivetto di passare sotto una forza di chiusura ripetuta di 300 N. Dopo 50.000 cicli di test, nessuno si era allentato. Il cliente ha attribuito al design della testa del traliccio il merito di aver eliminato una rondella secondaria.

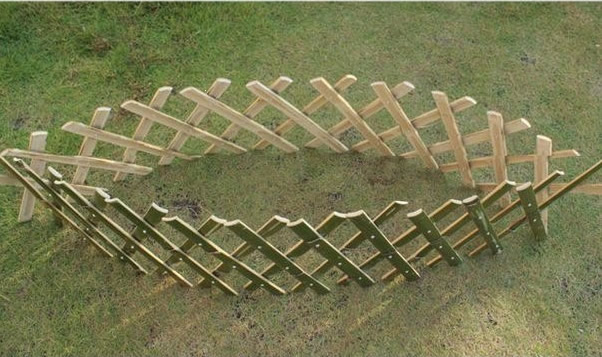

Caso 2 – Collegamento del pannello di recinzione del giardino in alluminio

Un'azienda di recinzioni residenziali aveva bisogno di un dispositivo di fissaggio leggero e resistente alla corrosione per unire i picchetti in alluminio alle guide orizzontali. Consigliamo rivetti semitubolari con testa a traliccio in alluminio (diametro 5 mm, lunghezza canna 10 mm) con finitura anodizzata trasparente. L'ampia testa da 11 mm era a filo con il sottile tubo di alluminio, prevenendo fossette. La cavità semi-cava ha consentito la regolazione manuale con uno spremitore manuale. Dopo due anni di esposizione all'esterno, nessun rivetto presentava corrosione galvanica o allentamento.

Diversi tipi di teste di rivetti Nuote Metals Make

Nuovi metalli produce rivetti con diversi tipi di testa, come rivetti a testa piatta, rivetti a testa tonda, rivetti a testa svasata, rivetti a testa capriata, rivetti a testa a fungo ecc.

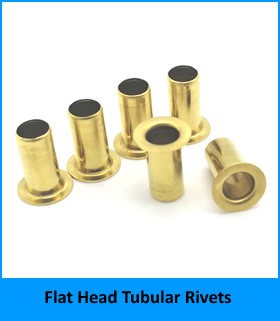

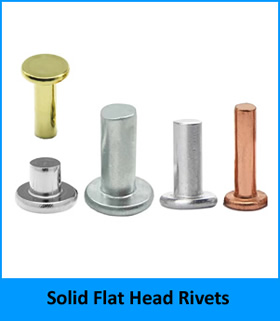

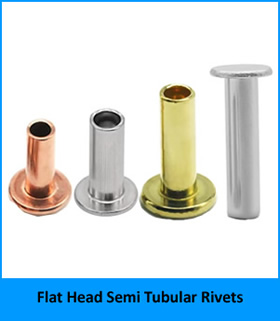

1. Rivetti a testa piatta, compresi rivetti pieni a testa piatta, rivetti semitubolari a testa piatta, rivetti tubolari a testa piatta.

Vuoi saperne di più sui nostri rivetti a testa piatta? basta fare clic

2. Rivetti a testa tonda, compresi rivetti pieni a testa tonda e rivetti semitubolari a testa tonda.

Clic  per saperne di più sui nostri rivetti a testa tonda.

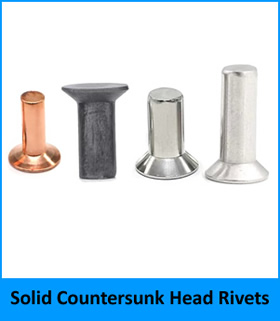

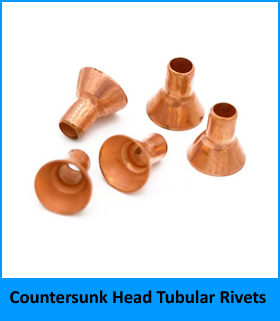

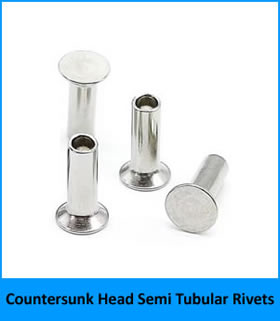

3. Rivetti a testa svasata, compresi rivetti pieni a testa svasata, rivetti semitubolari a testa svasata, rivetti tubolari a testa svasata.

Se desideri ottenere maggiori informazioni sui rivetti a testa svasata, fai clic su

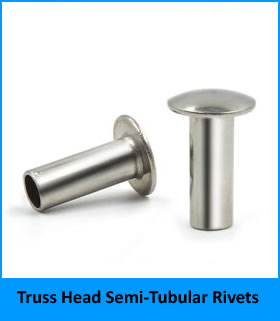

4. Rivetti con testa a traliccio, compresi rivetti pieni con testa a traliccio e rivetti semitubolari con testa a traliccio.

Hai bisogno di maggiori informazioni sui rivetti con testa a traliccio? Basta fare clic

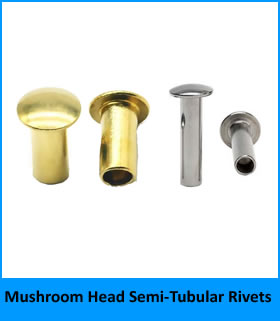

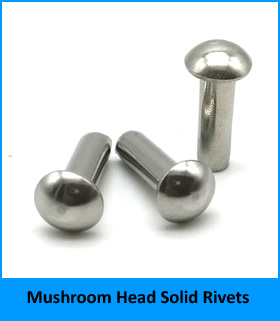

5. Rivetti a testa a fungo, compresi rivetti pieni a testa a fungo e rivetti semitubolari a testa a fungo.

Clic  per ottenere maggiori dettagli sui nostri rivetti con testa a fungo.

Vuoi sapere come viene prodotto un rivetto? basta controllare questo video.

Parametri tecnici

Produciamo questi rivetti da più materiali. Tutte le dimensioni sono verificate mediante cernita ottica.

Opzioni e proprietà dei materiali

Gamma dimensionale standard (acciaio, acciaio inossidabile, alluminio, ottone)

Tolleranze: diametro gambo ±0,05 mm, diametro testa ±0,20 mm, altezza testa ±0,10 mm, lunghezza ±0,15 mm.

Proprietà meccaniche (acciaio da 5 mm, inserito in un foglio di alluminio da 2 mm)

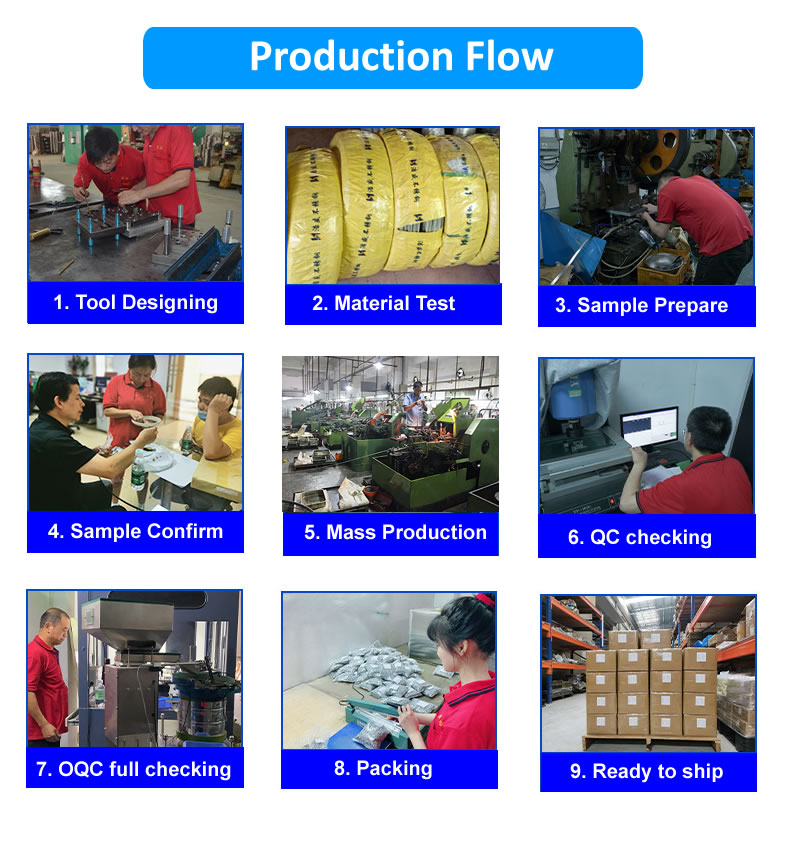

Il nostro processo di produzione in sette fasi

Seguiamo un flusso di lavoro disciplinato per ogni lotto dirivetti semitubolari a testa reticolare.

1. Approvvigionamento dei materiali –Acquistiamo filo o vergella certificati da stabilimenti approvati. Ogni bobina ha un numero di colata per la completa tracciabilità.

2. Ispezione dei materiali –Il materiale in entrata viene testato con uno spettrometro e un tester di trazione. Verifichiamo diametro e condizioni superficiali.

3. Personalizzazione o impostazione degli strumenti –Per le nuove dimensioni, progettiamo stampi per ricalcatura a freddo in metallo duro (tempi di consegna 15–25 giorni). Per le dimensioni standard, i nostri tecnici installano e allineano le attrezzature esistenti.

4. Ispezione del primo articolo –La testata fredda esegue 50 rivetti campione. Misuriamo il diametro della testa, l'altezza della testa, il diametro del gambo, la lunghezza totale e la profondità della cavità. Ti verrà inviato un rapporto FAI completo per l'approvazione.

5. Produzione di massa –Dopo l'approvazione, lavoriamo a 200–400 pezzi al minuto. I controlli in-process vengono effettuati ogni 2.000 pezzi per le dimensioni critiche.

6. Placcatura o anodizzazione subappaltata (se richiesta) –Per le parti in acciaio, inossidabile o alluminio, inviamo lotti ai nostri partner certificati. Lo spessore del rivestimento è verificato mediante XRF o correnti parassite.

7. Ispezione finale in uscita –Utilizziamo macchine per la selezione ottica per ispezionare il 100% delle parti per quanto riguarda la geometria della testa, la lunghezza e la profondità della cavità. Un campione AQL (Livello II, 1.0) viene estratto per il test di taglio. Un Certificato di Conformità accompagna ogni spedizione.

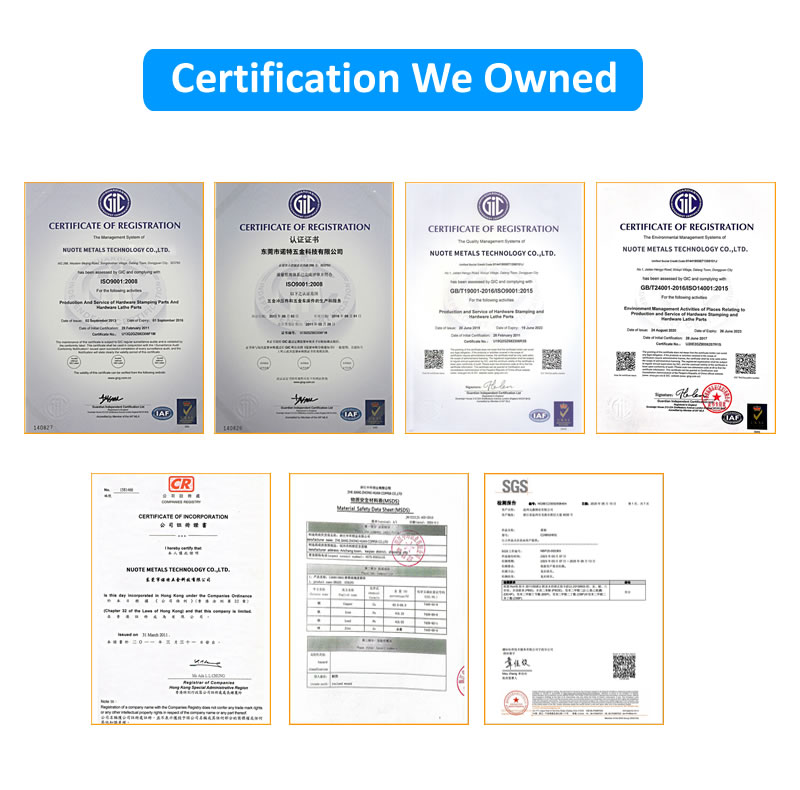

Garanzia di qualità e certificazioni

La nostra produzione di rivetti semitubolari con testa a traliccio è supportata da:

Ambito di certificazione

Sistema di gestione della qualità ISO 9001:2015

Conformità RoHS (2011/65/UE) per tutti i materiali

Dichiarazione REACH SVHC

IATF 16949 Disponibile per progetti automobilistici

Ogni spedizione include:

Certificato di prova del mulino (chimica dei materiali e durezza)

Rapporto di controllo dimensionale (10 pezzi per lotto)

Certificato di placcatura o anodizzazione (se applicabile)

Certificato di conformità firmato

Politiche trasparenti

• Politica sui campioni: 20 pezzi gratuiti per qualsiasi dimensione standard (il cliente paga la spedizione)
• Quantità minima d'ordine – 2.000 pezzi per acciaio/ottone; 3.000 per l'inox; 5.000 per l'alluminio
• Tempi di consegna: 7-10 giorni lavorativi per le taglie in stock; 15-20 giorni per dimensioni personalizzate
• Costi per l'attrezzatura – Nessuno per diametri standard e stili di testa
• Politica di restituzione: parti difettose sostituite gratuitamente

Nuovi metalli non addebita alcun costo per il ricampionamento se i primi articoli non soddisfano le tolleranze del disegno.

Domande frequenti

Q1: Quando dovrei scegliere un rivetto semitubolare con testa a traliccio rispetto a un rivetto a testa universale o a testa tonda?

R: Scegli la testa del truss quando hai bisogno della superficie d'appoggio più ampia possibile con il profilo più basso. Il diametro della testa del traliccio è 2,2–2,8 volte il diametro del gambo, rispetto a 1,6–1,8 per la testa rotonda e 2,0–2,2 per la testa universale. Anche l'altezza della testa è la più bassa (circa il 25-30% del diametro della testa). Ciò rende i rivetti semitubolari con testa a traliccio ideali per materiali fragili (plastica, fibra di vetro, compositi), fori sovradimensionati o applicazioni in cui il rivetto sarà coperto da un altro strato. Ad esempio, il nostro caso di studio con pannelli di recinzione in alluminio ha utilizzato la testa del traliccio per evitare fossette sul tubo sottile.

Q2: I rivetti semitubolari con testa a traliccio possono essere utilizzati in ambienti esterni con alluminio e acciaio insieme?

R: Sì, ma è necessario gestire la corrosione galvanica. Quando un rivetto in alluminio viene utilizzato con una struttura in acciaio (o viceversa), l'umidità crea una cella galvanica. Raccomandiamo tre soluzioni: (1) utilizzare una rondella isolante in nylon o gomma sotto la testa e la coda, (2) applicare uno spesso rivestimento in polvere o uno strato anodizzato sul rivetto in alluminio, oppure (3) utilizzare rivetti in acciaio inossidabile 316 con alluminio e accettare un piccolo potenziale galvanico (accettabile in climi secchi). Per la nostra custodia per recinzione esterna, abbiamo utilizzato rivetti in alluminio con binari in alluminio, senza problemi galvanici. Se è necessario unire l'alluminio all'acciaio, contattare il nostro team di ingegneri per consigli specifici.

D3: Qual è il range di presa massimo per i rivetti semitubolari con testa a traliccio in alluminio? Puoi realizzare botti più lunghe?

R: I nostri rivetti semitubolari con testa a traliccio in alluminio standard hanno lunghezze del cilindro fino a 20 mm per un diametro di 5 mm, fornendo una presa fino a 7 mm. Per pile più spesse, offriamo lunghezze di canna personalizzate fino a 30 mm (per diametri di 6 mm e 8 mm). Tuttavia, l'alluminio è più morbido dell'acciaio, quindi i fusti molto lunghi potrebbero deformarsi durante l'indurimento. Si consiglia di limitare la presa a 2,5× diametro del gambo per l'alluminio. Per assemblaggi in alluminio più spessi, prendere in considerazione rivetti solidi o utilizzare rivetti in acciaio con rondelle isolanti. Fornisci lo spessore esatto della pila e calcoleremo la lunghezza ottimale della canna.

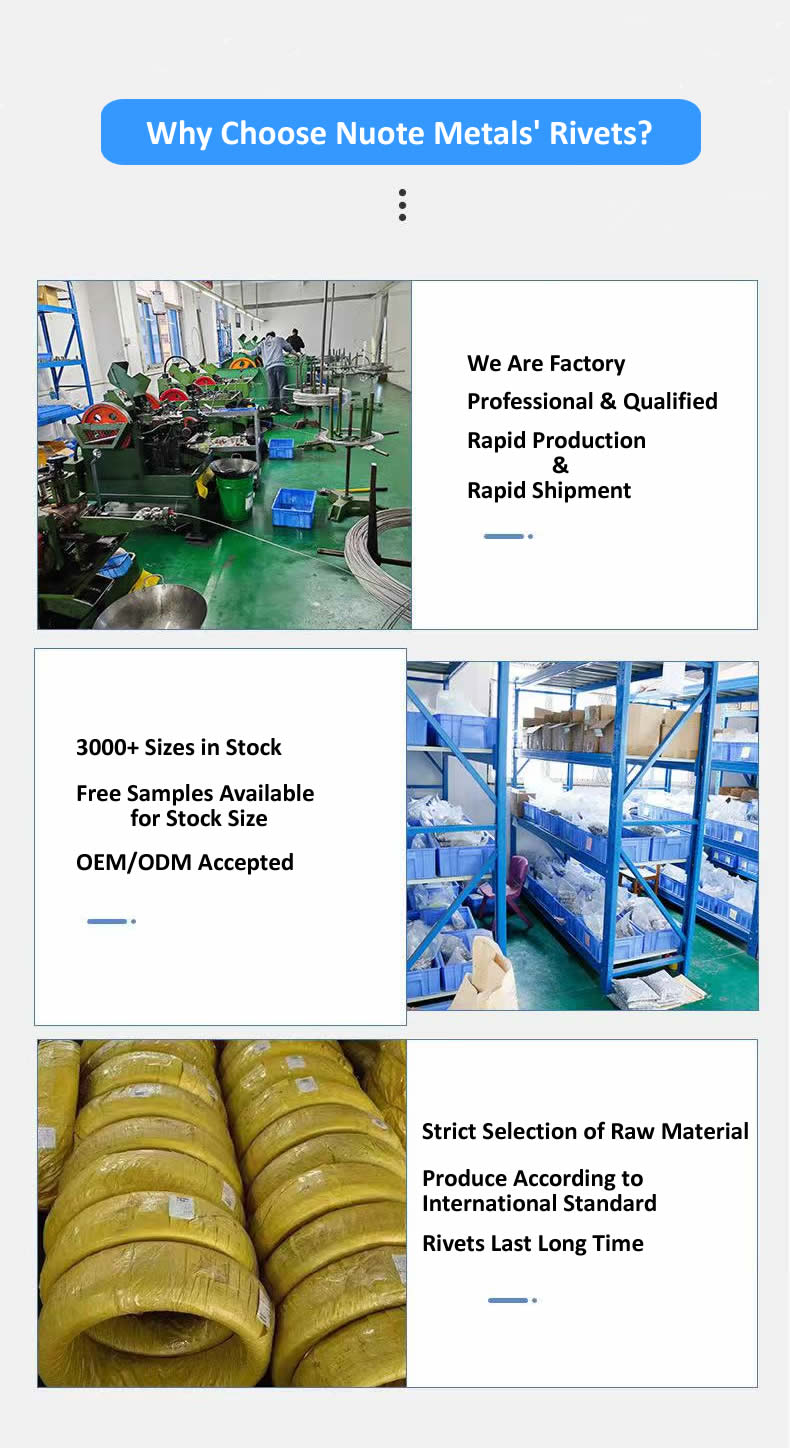

Perché sceglierci per i rivetti tubolari con testa a traliccio

Stampaggio a freddo interno: controllo completo dal filo al rivetto finito

Dimensioni standard da 3mm a 8mm in acciaio, inox, alluminio, ottone

Selezione ottica al 100% per geometria della testa e profondità della cavità

Programma campione gratuito: impostazione di prova prima della produzione

Tracciabilità completa: report MTC, CoC e rivestimento con ogni ordine

Contatta Nuote Metals oggi stesso per richiedere un pacchetto campione o un pacchetto di conformità per il tuo progetto di rivetti semitubolari con testa a traliccio.
